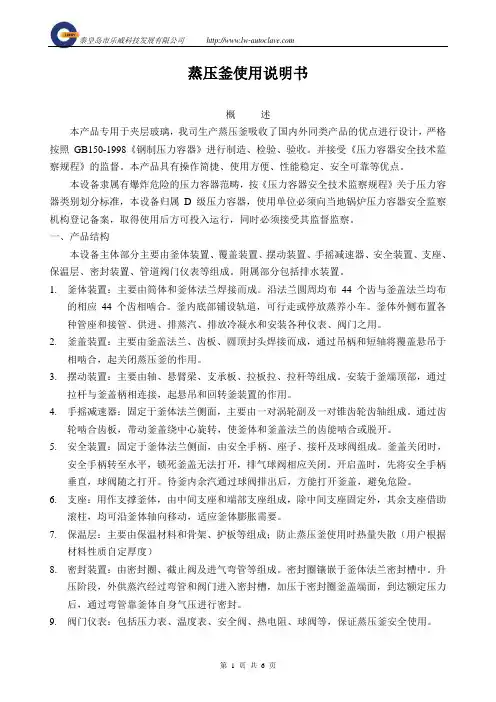

蒸压釜使用说明书概述本产品专用于夹层玻璃，我司生产蒸压釜吸收了国内外同类产品的优点进行设计，严格按照GB150-1998《钢制压力容器》进行制造、检验、验收。
并接受《压力容器安全技术监察规程》的监督。
本产品具有操作简捷、使用方便、性能稳定、安全可靠等优点。
本设备隶属有爆炸危险的压力容器范畴，按《压力容器安全技术监察规程》关于压力容器类别划分标准，本设备归属D级压力容器，使用单位必须向当地锅炉压力容器安全监察机构登记备案，取得使用后方可投入运行，同时必须接受其监督监察。
一、产品结构本设备主体部分主要由釜体装置、覆盖装置、摆动装置、手摇减速器、安全装置、支座、保温层、密封装置、管道阀门仪表等组成。
附属部分包括排水装置。
1.釜体装置：主要由筒体和釜体法兰焊接而成。
沿法兰圆周均布44个齿与釜盖法兰均布的相应44个齿相啮合。
釜内底部铺设轨道，可行走或停放蒸养小车。
釜体外侧布置各种管座和接管、供进、排蒸汽、排放冷凝水和安装各种仪表、阀门之用。
2.釜盖装置：主要由釜盖法兰、齿板、圆顶封头焊接而成，通过吊柄和短轴将覆盖悬吊于相啮合，起关闭蒸压釜的作用。
3.摆动装置：主要由轴、悬臂梁、支承板、拉板拉、拉杆等组成。
安装于釜端顶部，通过拉杆与釜盖柄相连接，起悬吊和回转釜装置的作用。
4.手摇减速器：固定于釜体法兰侧面，主要由一对涡轮副及一对锥齿轮齿轴组成。
通过齿轮啮合齿板，带动釜盖绕中心旋转，使釜体和釜盖法兰的齿能啮合或脱开。
5.安全装置：固定于釜体法兰侧面，由安全手柄、座子、接杆及球阀组成。
釜盖关闭时，安全手柄转至水平，锁死釜盖无法打开，排气球阀相应关闭。
开启盖时，先将安全手柄垂直，球阀随之打开。
待釜内余汽通过球阀排出后，方能打开釜盖，避免危险。
6.支座：用作支撑釜体，由中间支座和端部支座组成，除中间支座固定外，其余支座借助滚柱，均可沿釜体轴向移动，适应釜体膨胀需要。
7.保温层：主要由保温材料和骨架、护板等组成；防止蒸压釜使用时热量失散（用户根据材料性质自定厚度）8.密封装置：由密封圈、截止阀及进气弯管等组成。

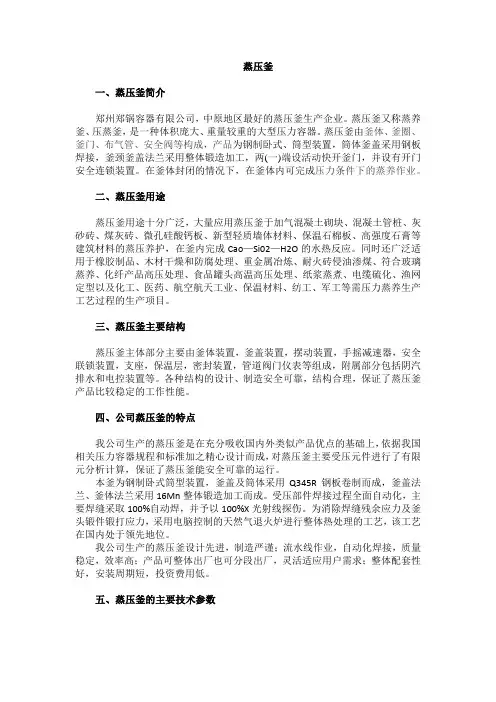

蒸压釜一、蒸压釜简介郑州郑锅容器有限公司，中原地区最好的蒸压釜生产企业。
蒸压釜又称蒸养釜、压蒸釜，是一种体积庞大、重量较重的大型压力容器。
蒸压釜由釜体、釜圈、釜门、布气管、安全阀等构成，产品为钢制卧式、筒型装置，筒体釜盖采用钢板焊接，釜颈釜盖法兰采用整体锻造加工，两(一)端设活动快开釜门，并设有开门安全连锁装置。
在釜体封闭的情况下，在釜体内可完成压力条件下的蒸养作业。
二、蒸压釜用途蒸压釜用途十分广泛，大量应用蒸压釜于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖、微孔硅酸钙板、新型轻质墙体材料、保温石棉板、高强度石膏等建筑材料的蒸压养护，在釜内完成Cao—Si02—H2O的水热反应。
同时还广泛适用于橡胶制品、木材干燥和防腐处理、重金属冶炼、耐火砖侵油渗煤、符合玻璃蒸养、化纤产品高压处理、食品罐头高温高压处理、纸浆蒸煮、电缆硫化、渔网定型以及化工、医药、航空航天工业、保温材料、纺工、军工等需压力蒸养生产工艺过程的生产项目。
三、蒸压釜主要结构蒸压釜主体部分主要由釜体装置，釜盖装置，摆动装置，手摇减速器，安全联锁装置，支座，保温层，密封装置，管道阀门仪表等组成，附属部分包括阴汽排水和电控装置等。
各种结构的设计、制造安全可靠，结构合理，保证了蒸压釜产品比较稳定的工作性能。
四、公司蒸压釜的特点我公司生产的蒸压釜是在充分吸收国内外类似产品优点的基础上，依据我国相关压力容器规程和标准加之精心设计而成，对蒸压釜主要受压元件进行了有限元分析计算，保证了蒸压釜能安全可靠的运行。
本釜为钢制卧式筒型装置，釜盖及筒体采用Q345R钢板卷制而成，釜盖法兰、釜体法兰采用16Mn整体锻造加工而成。
受压部件焊接过程全面自动化，主要焊缝采取100%自动焊，并予以100%X光射线探伤。
为消除焊缝残余应力及釜头锻件锻打应力，采用电脑控制的天然气退火炉进行整体热处理的工艺，该工艺在国内处于领先地位。
我公司生产的蒸压釜设计先进，制造严谨；流水线作业，自动化焊接，质量稳定，效率高；产品可整体出厂也可分段出厂，灵活适应用户需求；整体配套性好，安装周期短，投资费用低。
蒸压釜产品型号的介绍
大多数人对于机械类的产品往往比较陌生，尤其是产品型号的字母代表什么意思很多人是一头雾水，那么下面就简单介绍一下蒸压釜规格型号的意思，帮助大家更好地理解蒸压釜产品。
举个例子来说，FGZSS型蒸压釜、FGZCS型蒸压釜各代表什么意思。
下面就有一个图片解释一下：
F□□□□□ - □ * □
有效长度
内径
最高工作压力
釜盖开启驱动方式
（S-手动、D-电动、Q-气动、Y-液动）
釜盖开启型式代号
（C-侧开、S-上开）
介质代号
（Z-饱和蒸汽、K-压缩空气）
整体结构型式代号
（G-贯通式、J-尽端式）
蒸压釜代号
那么就可以很清楚的知道每个字母的含义了：FGZSS就代表蒸压釜的整体结构是贯通式的（两端均装釜盖，尽端式是一端装有釜盖）；介质是饱和蒸汽；蒸压釜釜盖打开方式是上开门；釜盖的驱动方式是手动驱动。
那么型号FGZCS1.0-1.65*21就代表：最高工作压力是1.0MPa、内径为1.65m、有效长度是21m、贯通式、介质是饱和蒸汽、侧开门、手动。
参考资料：郑锅容器官方网站。

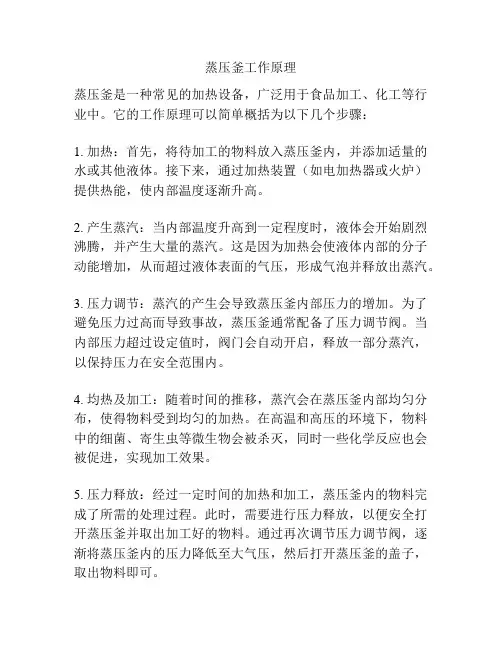

蒸压釜工作原理
蒸压釜是一种常见的加热设备，广泛用于食品加工、化工等行业中。
它的工作原理可以简单概括为以下几个步骤：
1. 加热：首先，将待加工的物料放入蒸压釜内，并添加适量的水或其他液体。
接下来，通过加热装置（如电加热器或火炉）提供热能，使内部温度逐渐升高。
2. 产生蒸汽：当内部温度升高到一定程度时，液体会开始剧烈沸腾，并产生大量的蒸汽。
这是因为加热会使液体内部的分子动能增加，从而超过液体表面的气压，形成气泡并释放出蒸汽。
3. 压力调节：蒸汽的产生会导致蒸压釜内部压力的增加。
为了避免压力过高而导致事故，蒸压釜通常配备了压力调节阀。
当内部压力超过设定值时，阀门会自动开启，释放一部分蒸汽，以保持压力在安全范围内。
4. 均热及加工：随着时间的推移，蒸汽会在蒸压釜内部均匀分布，使得物料受到均匀的加热。
在高温和高压的环境下，物料中的细菌、寄生虫等微生物会被杀灭，同时一些化学反应也会被促进，实现加工效果。
5. 压力释放：经过一定时间的加热和加工，蒸压釜内的物料完成了所需的处理过程。
此时，需要进行压力释放，以便安全打开蒸压釜并取出加工好的物料。
通过再次调节压力调节阀，逐渐将蒸压釜内的压力降低至大气压，然后打开蒸压釜的盖子，取出物料即可。
总之，蒸压釜通过加热液体产生蒸汽，利用高温和高压的环境进行物料加工。
同时，通过压力调节和压力释放等措施，确保了蒸压釜的安全性能。

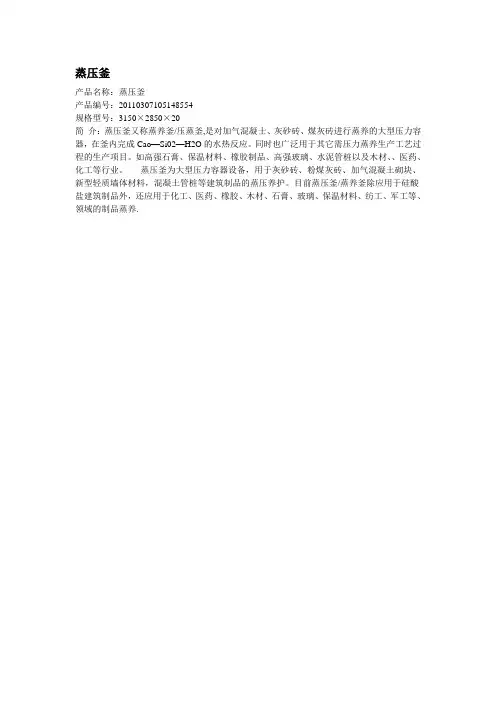

蒸压釜产品名称：蒸压釜产品编号：20110307105148554规格型号：3150×2850×20简介：蒸压釜又称蒸养釜/压蒸釜,是对加气混凝士、灰砂砖、煤灰砖进行蒸养的大型压力容器，在釜内完成Cao—Si02—H2O的水热反应。
同时也广泛用于其它需压力蒸养生产工艺过程的生产项目。
如高强石膏、保温材料、橡胶制品、高强玻璃、水泥管桩以及木材、、医药、化工等行业。
蒸压釜为大型压力容器设备，用于灰砂砖、粉煤灰砖、加气混凝土砌块、新型轻质墙体材料，混凝土管桩等建筑制品的蒸压养护。
目前蒸压釜/蒸养釜除应用于硅酸盐建筑制品外，还应用于化工、医药、橡胶、木材、石膏、玻璃、保温材料、纺工、军工等、领域的制品蒸养.一.釜安全操作要点：严禁超温超压运行：避免误操作、防止加料过量或加料中含有杂质（由化学反应而产生压力的）、防止超量充装或意外受热（液化气体）等；1、操作人员应精心按操作规程操作（工艺和安全操作规程）：2、运行过程要平稳操作（缓慢地进行加载、卸载、运行期间要保持载荷相对稳定、升降温也要缓慢）；3、带压时不拆卸压紧螺栓；4、换釜操作时应先引进冷流后进热流，同时引进的冷热流速度要慢；5、坚守岗位，注意观察工艺参数变化；6、坚持运行期间的巡回检查制度。
要求在工艺方面检查操作条件（压力、温度、液位、介质的化学成分及无聊配比、投料量等）；巩义市机械厂在设备方面检查设备状况（各连接部位有无泄漏、渗漏；设备有无塑性变形、腐蚀以及其它缺陷或可疑迹象；容器及管道有无震动、磨损）；巩义市机械厂在安全装置方面检查是否状态完好，是否在检定或校验有效期内。
巡回检查要定时（定间隔时间）、定点（关键的设备、管线、机泵、阀门、指示仪表以及曾经出现的故障的部位）、定路线（生产流程或事故易发生线路）；7、认真填写操作记录，巩义市机械厂要求认真及时准确真实地记蒸压釜运行状况；8、跑、冒、滴、漏的处理；9、蒸压釜的紧急停止运行。

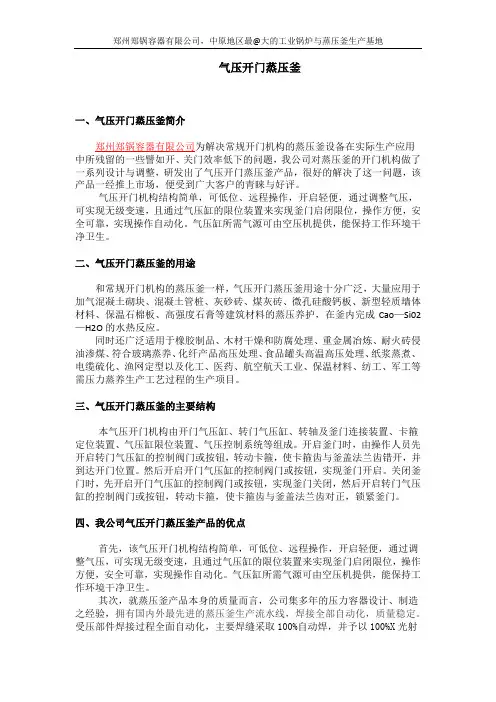

气压开门蒸压釜一、气压开门蒸压釜简介郑州郑锅容器有限公司为解决常规开门机构的蒸压釜设备在实际生产应用中所残留的一些譬如开、关门效率低下的问题，我公司对蒸压釜的开门机构做了一系列设计与调整，研发出了气压开门蒸压釜产品，很好的解决了这一问题，该产品一经推上市场，便受到广大客户的青睐与好评。
气压开门机构结构简单，可低位、远程操作，开启轻便，通过调整气压，可实现无级变速，且通过气压缸的限位装置来实现釜门启闭限位，操作方便，安全可靠，实现操作自动化。
气压缸所需气源可由空压机提供，能保持工作环境干净卫生。
二、气压开门蒸压釜的用途和常规开门机构的蒸压釜一样，气压开门蒸压釜用途十分广泛，大量应用于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖、微孔硅酸钙板、新型轻质墙体材料、保温石棉板、高强度石膏等建筑材料的蒸压养护，在釜内完成Cao—Si02—H2O的水热反应。
同时还广泛适用于橡胶制品、木材干燥和防腐处理、重金属冶炼、耐火砖侵油渗煤、符合玻璃蒸养、化纤产品高压处理、食品罐头高温高压处理、纸浆蒸煮、电缆硫化、渔网定型以及化工、医药、航空航天工业、保温材料、纺工、军工等需压力蒸养生产工艺过程的生产项目。
三、气压开门蒸压釜的主要结构本气压开门机构由开门气压缸、转门气压缸、转轴及釜门连接装置、卡箍定位装置、气压缸限位装置、气压控制系统等组成。
开启釜门时，由操作人员先开启转门气压缸的控制阀门或按钮，转动卡箍，使卡箍齿与釜盖法兰齿错开，并到达开门位置。
然后开启开门气压缸的控制阀门或按钮，实现釜门开启。
关闭釜门时，先开启开门气压缸的控制阀门或按钮，实现釜门关闭，然后开启转门气压缸的控制阀门或按钮，转动卡箍，使卡箍齿与釜盖法兰齿对正，锁紧釜门。
四、我公司气压开门蒸压釜产品的优点首先，该气压开门机构结构简单，可低位、远程操作，开启轻便，通过调整气压，可实现无级变速，且通过气压缸的限位装置来实现釜门启闭限位，操作方便，安全可靠，实现操作自动化。
蒸压釜蒸压釜用途蒸压釜是对加气混凝士、灰砂砖、煤灰砖进行蒸养的大型压力容器，在釜内完成Cao—Si02—H2O的水热反应。
同时也广泛用于其它需压力蒸养生产工艺过程的生产项目。
如高强石膏、保温材料、橡胶制品、高强玻璃、水泥管桩以及木材、医药、化工等行业。
本公司还可根据用户要求设计制造各种形式的压力釜，以满足用户多种用途的需要。
蒸压釜为钢制卧式筒型装置，釜盖采用整块16MnR钢板压制而成。
釜盖法兰，釜体法兰采用16Mn整体锻造加工而成。
受压部件焊接缝均按相关标准进行了热处理和严格的无损检测。
蒸压釜的釜门为活动快开门结构，靠手摇减速机进行启闭，也可根据用户采用电动、气动、液动启闭。
配备有完善的安全联锁保护装置，最大限度地避免了误操作隐患，确保了蒸压釜的安全运行和操作人员的安全生产。
釜门开启型式有侧开和上开两种型式供用户选择。
侧开式采用旋转臂式开门结构。
转动灵活，低位操作，开启简单方便；上开式采用杠杆式开门机构，杠杆下端与釜门连接，上端装有配重装置，该型式开启轻便，釜侧占用空间小。
釜门密封采用专业厂家生产的进口橡胶密封圈，安装简单，密封性好，使用寿命长。
釜体支座针对不同部位，设置有固定支座，活动支座，端部专用支座三种形式。
较好地适应了釜体的热胀冷缩，保证了蒸压釜的正常工作和使用寿命。
蒸压釜设有安全阀、压力表、测温元件、进排汽阀、密封球阀、疏水阀等必要的阀门和仪表，并备有除污罐供用户选配使用。
蒸压釜内件除有常规的蒸汽分配管和导轨外，我们更为用户着想，专门设置了密封汽防冲罩，疏水罩。
我公司生产的蒸压釜设计先进。
制造严谨，严格遵循国家相关压力容器规范。
蒸压釜又称蒸养釜/压蒸釜，是大型压力容器设备，用于灰砂砖、粉煤灰砖、加气混凝土砌块、新型轻质墙体材料，混凝土管桩等建筑制品的蒸压养护。
目前蒸压釜/蒸养釜除应用于硅酸盐建筑制品外，还应用于化工、医药、橡胶、木材、石膏、玻璃、保温材料、纺工、军工等领域的制品蒸养。
本釜为钢制为卧式装置，釜盖采用整块16mnr 钢板压制而成，釜盖法兰，釜体法兰采用16mn整体锻造加工而成。

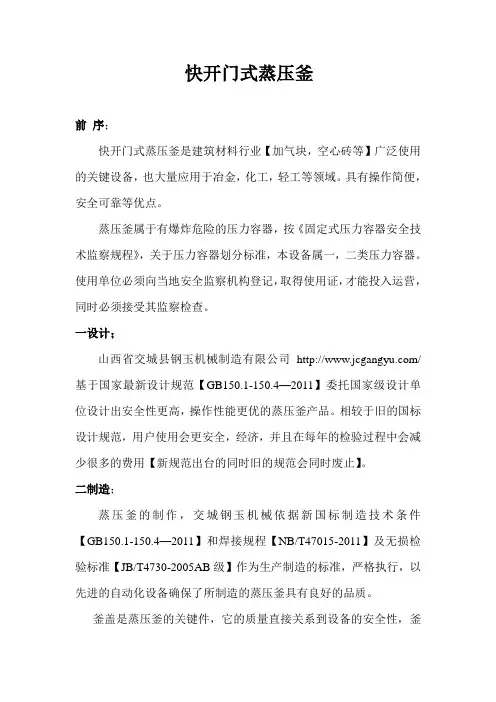

快开门式蒸压釜前序；快开门式蒸压釜是建筑材料行业【加气块，空心砖等】广泛使用的关键设备，也大量应用于冶金，化工，轻工等领域。
具有操作简便，安全可靠等优点。
蒸压釜属于有爆炸危险的压力容器，按《固定式压力容器安全技术监察规程》，关于压力容器划分标准，本设备属一，二类压力容器。
使用单位必须向当地安全监察机构登记，取得使用证，才能投入运营，同时必须接受其监察检查。
一设计；山西省交城县钢玉机械制造有限公司/基于国家最新设计规范【GB150.1-150.4—2011】委托国家级设计单位设计出安全性更高，操作性能更优的蒸压釜产品。
相较于旧的国标设计规范，用户使用会更安全，经济，并且在每年的检验过程中会减少很多的费用【新规范出台的同时旧的规范会同时废止】。
二制造；蒸压釜的制作，交城钢玉机械依据新国标制造技术条件【GB150.1-150.4—2011】和焊接规程【NB/T47015-2011】及无损检验标准【JB/T4730-2005AB级】作为生产制造的标准，严格执行，以先进的自动化设备确保了所制造的蒸压釜具有良好的品质。
釜盖是蒸压釜的关键件，它的质量直接关系到设备的安全性，釜盖由法兰和球冠形封头组成，公司在从设计的时候就提出了提高安全性的要求，法兰的制造公司采用了锻造的加工工艺相对于碾钢法兰有更好的组织致密性和更高的强度，封头材料采用太钢Q345R低合金板，并且从通用的厚度16毫米提高到厚度28毫米，确保了客户在使用时的安全性。
制作过程中严格执行技术规范选用焊材，制造工艺。
运用埋弧自动焊焊接使釜盖有很好的刚度，焊后经精确技术检验，并经整体的退火工艺消除内应力，保证了釜盖在使用中的整体热收缩性。
交城县钢玉机械制造有限公司/2013.03.02。

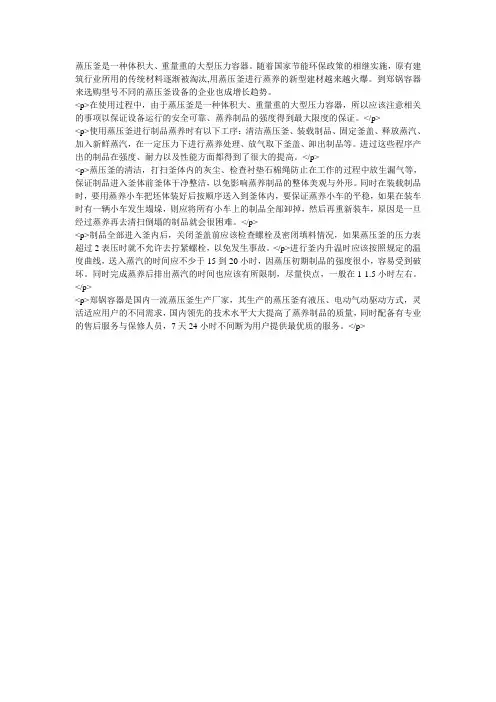

蒸压釜是一种体积大、重量重的大型压力容器。
随着国家节能环保政策的相继实施，原有建筑行业所用的传统材料逐渐被淘汰,用蒸压釜进行蒸养的新型建材越来越火爆。
到郑锅容器来选购型号不同的蒸压釜设备的企业也成增长趋势。
<p>在使用过程中，由于蒸压釜是一种体积大、重量重的大型压力容器，所以应该注意相关的事项以保证设备运行的安全可靠、蒸养制品的强度得到最大限度的保证。
</p><p>使用蒸压釜进行制品蒸养时有以下工序：清洁蒸压釜、装载制品、固定釜盖、释放蒸汽、加入新鲜蒸汽，在一定压力下进行蒸养处理、放气取下釜盖、卸出制品等。
进过这些程序产出的制品在强度、耐力以及性能方面都得到了很大的提高。
</p><p>蒸压釜的清洁，打扫釜体内的灰尘、检查衬垫石棉绳防止在工作的过程中放生漏气等，保证制品进入釜体前釜体干净整洁，以免影响蒸养制品的整体美观与外形。
同时在装载制品时，要用蒸养小车把坯体装好后按顺序送入到釜体内，要保证蒸养小车的平稳，如果在装车时有一辆小车发生塌垛，则应将所有小车上的制品全部卸掉，然后再重新装车，原因是一旦经过蒸养再去清扫倒塌的制品就会很困难。
</p><p>制品全部进入釜内后，关闭釜盖前应该检查螺栓及密闭填料情况，如果蒸压釜的压力表超过2表压时就不允许去拧紧螺栓，以免发生事故。
</p>进行釜内升温时应该按照规定的温度曲线，送入蒸汽的时间应不少于15到20小时，因蒸压初期制品的强度很小，容易受到破坏。
同时完成蒸养后排出蒸汽的时间也应该有所限制，尽量快点，一般在1-1.5小时左右。
</p><p>郑锅容器是国内一流蒸压釜生产厂家，其生产的蒸压釜有液压、电动气动驱动方式，灵活适应用户的不同需求，国内领先的技术水平大大提高了蒸养制品的质量，同时配备有专业的售后服务与保修人员，7天24小时不间断为用户提供最优质的服务。
蒸压釜详细介绍蒸压釜又称蒸养釜或压蒸釜，是大型压力容器设备，目前蒸压釜（蒸养釜）除应用于硅酸盐建筑制品外，还应用于化工、医药、橡胶、木材、石膏、玻璃、保温材料、纺工、军工等领域的制品蒸养。
可用于蒸养灰沙砖、粉煤灰砖、矿渣砖、加气混凝土砌块、水泥管桩、玻璃深加工、木材、橡胶制品、保温材料、医药、高强度石膏、鱼网定型等行业。
蒸压釜结构形式为钢制卧式筒型设计，釜端盖采用整体16Mn钢板压制而成，釜体法兰、釜盖法兰均采用整体16Mn锻造加工而成。
受压部件焊缝均按GB150-1998《钢制压力容器》等行业标准进行严格的X光无损检测和热处理产品配套设备齐全，设有安全阀，压力表、测温元件，进排汽阀，密封球阀，疏水阀等阀门和仪表，采用人工或计算机控制。
釜门采用活动快开门结构，靠手摇减速机进行启闭，也可根据用户要求采用电动、气动、液动启闭。
本设备配备完善的安全联锁保护装置，最大限度的避免了误操作隐患，确保了蒸压釜的安全运行和操作人员的安全生产。
斧门开启形式有侧开和上开两种形式供用户选择。
侧开式采用旋转臂式开门结构，转动灵活，低位操作，开启简单便利；上开式采用杠杆式开门机构，杠杆下端与釜门连接，上端装有配重装置，该形式开启轻便，釜侧占用空间小。
我厂蒸压釜特点：一、釜齿的加工，严格按照行业标准，蒸压釜的釜齿应该是铣出来，优点是受力均匀，不易变形，在以后的使用当中，操作灵活。
二、采用双滚柱加拉簧的方式，滚柱和拉簧在底板的下面，可防止釜体热胀冷缩的移位。
三、加强筋的分布，加强筋的作用是在蒸压釜放气时，温度下降，防止釜体收缩。
四、道轨由垫板和压板来固定的，压板经过精加工。
五、密封糟，釜体发兰两遍有蒸气密封糟，目前市场有两种，一种是单体形，一种是子母形，应选择子母形，密封性能好，不易损坏密封圈。
郑州鑫运重工机器制造有限公司是联合国家级研究院共同设立的，以生产大型液压砖机、免烧砖机、粉煤灰砖机、蒸压砖机、盲孔砖机液压制砖机，液压压砖机，蒸养砖机，盲孔砖机等设备为主，集科研、生产、销售为一体的现代化高新技术企业。
蒸压釜介绍蒸压釜又称蒸养釜，是一种体积庞大、重量较重的大型压力容器。
蒸压釜用途十分广泛，大量应用于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖、微孔硅酸钙板、新型轻质墙体材料、保温石棉板、高强度石膏等建筑材料的蒸压养护，在釜内完成Cao—Si02—H2O的水热反应。
同时还广泛适用于橡胶制品硫化、木材干燥和防腐处理、复合材料制品高温固化、复合玻璃蒸养、化纤产品高压处理、食品高温高压处理、纸浆蒸煮、电缆硫化、渔网定型以及化工、医药、航空航天工业、保温材料、纺工、军工等需压力蒸养生产工艺过程的生产项目。
蒸压釜容器类别：一类或二类主要受压元件材料：罐体封头采用Q345R（16Mn）钢板。
罐体法兰、封头法兰采用Q345R（16Mn）整体锻造加工，并逐件进行超声波无损检测开门方式：双开门或单开门。
双开门指两端均装开门装置，单开门指一端安装开门装置。
罐盖开启方式：齿式快开结构，驱动方式分手动、电动、气动及液压传动。
并配有罐门开启关闭安全联锁装置。
1、罐体装置：主要由筒体和罐体法兰焊接而成。
罐体底部铺设轨道，可行走或停放蒸养小车。
罐体上布置各种管座和接管，供进排蒸汽、排放冷凝水和安装各种阀门仪表。
2、封头装置：主要由封头法兰、伞齿板、封头焊接而成；封头法兰齿与罐体法兰齿吻合，起关闭蒸压釜的作用。
3、摆动装置：（1）侧开门：由主轴、悬臂梁、支撑板、拉板、拉杆等组成。
安装于釜端顶部，通过拉杆与釜盖吊柄相连，起悬吊和回转釜盖装置的作用。
（2）上开门：由配重箱、摆动臂、支撑板等组成，使罐门上下摆动。
4、手摇减速器：固定于罐体体法兰侧面，通过齿轮呲合齿板，带动罐门绕中心轴旋转，使罐体和罐门法兰的齿能呲合或脱开。
5、手动安全联锁：手动联锁装置固定于釜体法兰侧面，由安全手柄、套筒、接杆及球阀等组成。
6、鞍座：用作支撑罐体，由中间支座、活动支座和端部支座等组成。
除中间支座固定外，其余支座借助滚柱，在热胀冷缩时沿轴向移动。
7、保温层：减少蒸压釜使用时热量散失（用户根据保温材料性质自定厚度，罐体保温由用户自理）。
