模板工程质量保证措施一、质量预控措施1、加强模板工程的质量预检1.1组装好的模板需经技术质量部门检查验收合格后方可使用,认真检查模板的板面特别是接缝处板面是否有错台现象,局部板面是否有凹凸现象,及时向有关人员反映进行处理。
1.2检查组装好模板的几何尺寸和阴阳角模尺寸是否和设计尺寸吻合。
1.3板面要认真进行清理和除锈,涂刷脱膜剂,不得硬性敲打板面。
第一次使用模板必要时可涂刷一道新机油隔离剂。
1.4支模前应认真检查房间四角标高是否一致,并采取措施,必须保持在同一标高位置,认真检查墙体尺寸线是否符合要求;认真检查钢筋支模定位筋的尺寸、位置、数量是否正确。
1.5门窗洞口模板在使用过程中应加强管理。
支、拆模及运输时,应轻搬轻放;发现钢框有损坏变形,应及时修理;模板分类分规格码放,对钢框要定期涂刷防锈漆;2、浇注混凝土过程中,要设专人看模,如发现变形、松动现象,及时修整加固。
3、加强施工过程中的成品保护1.模板平放时,要有木方垫架。
立放时,要搭设分类模板架,模板触地处要垫木方,保证模板不扭曲不变形。
不可乱堆乱放或在组拼的模板上堆放分散模板和配件。
2.工作面已安装完毕的墙、柱模板,不准在吊运其它模板时碰撞,不准在预拼装模板就位前作为临时椅靠,以防止模板变形或产生垂直偏差。
工作面已安装完毕的平面模板,不可做临时堆料和作业平台,以保证支架的稳定,防止平面横板标高和平整产生偏差。
二、模板安装允许偏差三、质量通病及预防措施四、模板质量保证措施4.1墙体模板质量保证为了保证混凝土面平整,并符合清水砼质量标准,对模板加工制作及组装控制,制定如下要求和质量标准。
1.模板应采用12mm酚醛覆膜木胶合板,要求板面平整,用2m靠尺检查,凹凸不许超过2 mm,边框平直度、垂直度控制在1/1000。
2.每块模板几何尺寸允许偏差(+2,-2mm),对角线偏差不大于5mm组装后几何尺寸和平整度应符合相关砼施工规范。
3.模板截面尺寸允许偏差(+3,-3mm)。
模板工程质量控制措施
1、进行模板及支撑系统的配制设计,绘出模板排列图。
翻样员与技术员必须对模板支承、排列、施工顺序、拆装方法向班组人员详细交底,对运到现场的模板及配件应按规定、数量逐次清点及检查,不符合质量要求的不得使用。
2、模板制作必须正确控制轴线位置及截面尺寸,不得扭曲、拱凸,模板拼缝要密实。
3、模板支撑系统必须横平竖直,支撑点必须牢固,扣件及螺栓必须拧紧,模板严格按设计的排列图安装。
浇捣混凝土前对模板的支撑、螺栓、轧箍、扣件等紧固件派专人进行检查,发现问题及时整改。
4、正确留置孔洞、埋件等,在翻样图上自行编号,防止错放漏放。
安装要牢固,经复核无误后方能封闭模板。
5、每层模板施工完毕后必须组织有关人员进行技术复核工作,达到要求后方可浇混凝土。
6、模板拆除应根据“施工验收规范”规定的强度要求统一进行,未经技术部门同意,不得随意拆模。
现场增加混凝土拆模试块,必要时进行试块试压,以保证质量和安全。
7、模板周转使用应经常整修、刷油,必须保持表面的平整和清洁。
8、拆模后如有墙面不平整、水泡、蜂窝、麻面等各种缺陷时,技术员、质量员及时会同监理验收,协商提出处理意见,现场整修。
确保工程质量技术措施(一)土方开挖质量保证措施1.制定周密的土方开挖方案,确定开挖机械,开挖顺序,支撑施工步骤等内容,并报监理工程师审批后方可执行。
2.基坑开挖前,在于其相邻的已有建筑物和支护结构上设置标志点,提前观测出基坑未开挖前数据并记录,各标志点做好保护。
3.基坑开挖采用明挖,充分考虑使用的机械性能,走土速度,同时综合分析,按照相邻建筑、管线、地质情况、支护结构的监测信息,调整协调施工方法、速度和顺序,保证开挖顺利进行。
4.机械化挖土应绘制详细的土方开挖图,规定开挖路线、顺序、范围、底部各层标高,边坡坡度,排水沟、集水井位置及流向,弃土堆放位置等,避免混乱而造成的超挖、乱挖,应尽可能的使机械多挖,减少人工挖方。
5.根据高程层面控制网控制开挖深度,预留人工开挖层,采用人工挖槽至设计槽底,严格控制超挖,对局部超挖部分采用砂、碎石或混凝土回填,若基底地质异常,及时汇同监理、设计制定措施。
6.为了保证基坑开挖后的稳定程度和几何尺寸达到规范和设计要求,严格按设计的分层标高进行施工,并在每一段、每一层开挖过程中,随挖随对边坡进行加固处理,保证边坡稳定,同时对监测项目的监测信息进行分析,及时调整方案,减小对周围环境影响,对异常情况采取有效措施进行控制,必要时,停止开挖。
7.开挖过程前提前对地表水、坑内地下水进行有组织排放,确保坑底干燥,满足结构对地基强度和稳定性的要求。
8.开挖过程中,对每步地质实际情况进行记录,并绘制相应图纸,与地质报告相对照,若有出入及时与监理、设计协商解决。
(二)混凝土工程质量保证措施为保证工程质量,在施工中采用流程化管理,严格控制混凝土各项指标,浇筑后成品保护措施严密,每个过程都存有完整记录,责任划分细致。
1.商品混凝土的质量控制商品砼生产供应单位,应具有企业资质等级证书,并应符合其资质等级营业范围,着重考察搅拌站的供应能力,机械设备运转情况、运输能力,混凝土原材料质量、混凝土试验水平,混凝土质量应符合现行规范规定。
铝合金模板施工质量保证措施1.1.质量保障措施1.1.1.质量标准(1)、铝模第一次安装前,应对加工和购进的构配件及材料等进行全面的查核验收。
检查验收内容包括:原材料的检验,配件结构尺寸,焊缝检查以及支撑构件,配合件的各项功能的检查,符合设计要求后,方可使用。
(2)、面板拼缝必须在1mm 以内,并且所有拼缝均需用腻子嵌填。
(3)、拼合板处不平整度不大于2mm。
(4)、模板平面平整度,用2m直尺检查不大于3mm。
(5)、支承面高度误差,允许偏差±5mm。
(6)、轴线位移,允许偏差±5mm。
(7)、截面尺寸±2mm。
(8)、模板桁架最大挠度7mm。
(9)、模板脱模、移动、组装、校正过程中,要严密观察、精心操作,不得出现碰磕、摩擦、拉(顶)裂出模的墙体砼,造成碰缺、摩痕、裂缝等缺陷。
1.1.2.质量控制项目及检查方式(1)、主控项目1)、安装现浇结构的上层模板及其支架时,下层楼板应具有承受上层荷载的承载能力,上下层支架的立柱应对准。
检验方法:对照模板设计文件和施工技术方案观察。
2)、在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。
检查数量:全数检查。
检验方法:观察。
(2)、一般项目1)、模板安装应满足下列要求:模板的接缝不应漏浆;在浇筑混凝土前,模板内不应有积水;模板与混凝土的接触面应清理干净并涂刷隔离剂;浇筑混凝土前,模板内杂物应清理干净;2)、对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按要求起拱。
检查数量:按规范要求的检验批,在同一检验批内对梁应抽查构件数量的10%,且不应少于3件;对板应按有代表性的自然间抽查10%,且不得小于3间。
检验方法:水准仪或拉线、钢尺检查。
3、固定在模板上的预埋件、预留孔洞均不得遗漏,且应安装牢固其偏差不应大于5mm检查数量:按规范要求的检验批,在同一检验批内对梁应抽查构件数量的10%,且不应少于3件;对板应按有代表性的自然间抽查10%,且不得小于3间。
模板工程质量控制措施标题:模板工程质量控制措施引言概述:模板工程是建造施工中的重要环节,其质量直接影响到整个工程的施工质量和进度。
为了保证模板工程质量,需要采取一系列的控制措施。
本文将从五个方面详细介绍模板工程质量控制措施。
一、材料选择1.1 选择优质的模板材料:模板材料应具有足够的承载能力和稳定性,能够满足施工需求。
1.2 确保模板材料无损伤:检查模板材料是否有裂缝、变形等损伤,确保其完好无损。
1.3 保证模板材料表面平整:模板材料表面应平整,不得有凹凸不平的情况。
二、模板搭设2.1 合理规划模板结构:根据设计要求和施工实际情况,合理规划模板结构,确保承载力和稳定性。
2.2 严格控制模板支撑:模板支撑应均匀、稳固,且符合设计要求,确保模板平整度和垂直度。
2.3 定期检查模板搭设情况:在施工过程中,定期检查模板搭设情况,及时调整和修复存在的问题。
三、模板拆除3.1 拆除前进行检查:在拆除模板之前,应对模板进行全面检查,确保混凝土已经充分硬化。
3.2 采取适当的拆除方式:根据具体情况选择适当的拆除方式,避免对混凝土结构造成损坏。
3.3 注意保护模板:在拆除模板的过程中,要注意保护模板,避免二次使用时浮现质量问题。
四、模板维护4.1 定期清洁模板:定期清洁模板表面,避免灰尘、水泥浆等杂物对模板造成损坏。
4.2 及时修复损坏部份:发现模板有损坏部份,应及时修复,确保模板完好无损。
4.3 做好防腐处理:对于木质模板,要做好防腐处理,延长模板的使用寿命。
五、质量验收5.1 严格执行质量验收标准:按照像关标准和规范进行质量验收,确保模板工程质量符合要求。
5.2 做好验收记录:对于通过验收的模板工程,要做好验收记录,方便后期追溯和管理。
5.3 反馈问题及时整改:如果发现模板工程存在质量问题,应及时整改,并对整改情况进行跟踪和反馈。
结论:通过以上五个方面的模板工程质量控制措施,可以有效提高模板工程的质量,确保施工进度和安全。
模板工程施工质量保证措施(一)、设计概况本工程主要构件典型尺寸见下表:序号部位典型设计尺寸1 剪力墙(厚)200mm、180mm等2边缘结构及柱400mm×200mm、1000mm×200mm、960mm×200mm、830mm×200mm、1175mm×200mm、500mm×200mm、400mm×400mm等3 梁200mm×450mm、180mm×450mm、180mm×500mm等4 板(厚)100mm。
(二)、主体结构模板选型及设计根据图纸设计的构件尺寸及工程实际情况,本工程的模板选型主要如下表:序号结构部位模板体系示意图1 截面大于800mm的柱模方木50mm×100mm。
M14对拉螺栓,钢管箍@500。
采用15mm厚覆膜木模板,沿短边方向设方木,用短钢管临时固定,柱箍采用双向“十”字形排列的对拉螺栓相结合的方法。
2剪力墙模板所有钢筋混凝土墙体模板均采用15mm厚双面覆膜多层木模板3楼板模板采用碗扣架支撑,钢管主龙骨,木方次龙骨,覆膜多层木模板采用硬拼缝,先在多层板侧粘海绵胶条再紧靠墙面。
4 梁模板15mm厚覆膜多层木模板,50mm×100mm木方。
Φ14对拉螺栓,Φ48.3钢管沿梁长方向间距900,梁宽方向间距800mm。
采用多层木模板拼制,扣件式钢管支撑,当梁高>600mm时,增设对拉螺栓固定。
50×100木方竖楞φ20PVC套管φ18对拉螺栓可调钢支座50×100木方竖楞满堂脚手架杆φ18对拉螺栓可调钢支座满堂脚手架杆φ20PVC套管50×100木方横楞50×100木方竖楞φ48×3.5钢管横楞5洞口模板采用木胶合板及木板、角铁、螺栓制成定型钢木模板。
用钢筋控制洞口模板的位移。
墙中间的预留洞模下口模要钻出气孔,保证混凝土的密实度。
模板工程质量保证措施1、保证质量的措施1)采用先进的模板体系,本工程所有墙、柱、梁板模板采用胶合板,胶合板板幅大,自重轻,板面平整。
可减少安装工作量,节省现场人工费用,保温性能好,能防止温度变化过快,冬期施工有助于混凝土的保温。
锯截方便,易于加工成各种形状的模板。
用于清水混凝土工程,最为理想。
2)进场前严格检查,主要检查模板的平整度、模板的接缝情况、加工精度、支架焊接情况等。
3)模板安装后仔细检查各部位是否牢固,在浇筑混凝土过程中,指定专人(原来立模操作人员)负责观察检查,如发现异常现象,及时修整加固。
4)所有预埋件及预留孔洞,在安装前与图纸对照,确认无误后准确固定在设计位置上,必要时可用电焊或套框等方法将其固定。
对小型洞孔,套框内可满填软质材料,防止漏浆封闭。
在浇筑混凝土时,沿其周围分层均匀浇筑,严禁碰击和振动预埋件和模板,以免其歪斜、移位、变形。
5)测量、放样、弹线工作要事先制定好实施方案,所有测量器具符合计量检定标准,并妥善保管,施工中的轴线、标高、几何尺寸测放正确,标注清楚,引用方便,标注线和记号显示在稳固不变的物体上。
6)放样弹线时,除按图纸弹出模板安装线及20CM检查线。
7)模板施工前,要求场地干净、平整、模板下口及连接处的混凝土或砌体,要求边角整齐、表面平直,必要时可能先进行人工修整,以便确保模板工程质量。
8)接头处模板认真配制,防止烂根、移位、胀模等不良现象。
9)对已施工完毕的部分钢筋(如柱、墙筋)或预埋件、设备管线等,进行复查,若有影响模板施工处及时整改。
竖向结构的钢筋和管线宜先用架子临时支撑好,以免其任意歪斜造成模板施工困难10)模板及支撑系统联接成整体,竖向结构模板(柱、墙等)加设斜撑和剪刀撑,水平结构模板(梁、板等)加强支撑系统的整体联接。
11)所有模板及支撑系统在模板验收后,不得任意改动12)模板工程施工中,随做随检,作出验收记录,模板工程完成后具备完整的自检互检资料。
模板工程保证质量技术措施
1、实行模板放样制度
模板安装前,充分熟悉图纸、图纸会审纪要、修改联系单,与翻样人员绘制放样大图,将原存在的问题消灭在室内翻样过程中,确保下发施工班组的操作图不存在无法施工、尺寸位置矛盾、土建安装碰头等问题,同时避免施工班组翻用多张图纸,发生理解性错误的可能。
2、确保模板支撑牢固、不位移、不炸模、易清洗的措施。
柱模采用多层板拼装,钢管箍固定,与满堂脚手架连接,进行清扫、清洗,再封闭支撑工作。
3、确保断面尺寸、标高正确无误。
柱、梁、板要认真执行本施工组织设计施工设计方案加强监督验收,确保其断面尺寸和标高。
4、做好工种配合,验收和监护工作,杜绝质量偏差。
模板安装应与钢筋绑扎、水、电、设备安装等其它工种密切配合。
对预埋管和预埋件必须做到数量,位置正确,固定牢固。
模板安装完毕后,须进行标高抄平,轴线复核,观砌和施工员把关验收,初验合格后再请监理公司验收。
验收合格签证后方可进行下道工序施工。
浇捣混凝土时要指派专人负责守模。
发现移位、炸模、下沉、漏浆、支撑松动等情况应及时采取有效处理措施,确保工程质量。

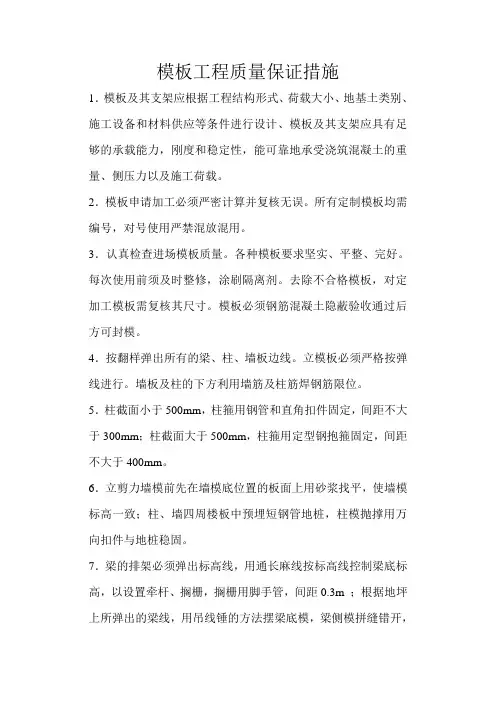

模板工程质量保证措施1.模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计、模板及其支架应具有足够的承载能力,刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2.模板申请加工必须严密计算并复核无误。
所有定制模板均需编号,对号使用严禁混放混用。
3.认真检查进场模板质量。
各种模板要求坚实、平整、完好。
每次使用前须及时整修,涂刷隔离剂。
去除不合格模板,对定加工模板需复核其尺寸。
模板必须钢筋混凝土隐蔽验收通过后方可封模。
4.按翻样弹出所有的梁、柱、墙板边线。
立模板必须严格按弹线进行。
墙板及柱的下方利用墙筋及柱筋焊钢筋限位。
5.柱截面小于500mm,柱箍用钢管和直角扣件固定,间距不大于300mm;柱截面大于500mm,柱箍用定型钢抱箍固定,间距不大于400mm。
6.立剪力墙模前先在墙模底位置的板面上用砂浆找平,使墙模标高一致;柱、墙四周楼板中预埋短钢管地桩,柱模抛撑用万向扣件与地桩稳固。
7.梁的排架必须弹出标高线,用通长麻线按标高线控制梁底标高,以设置牵杆、搁栅,搁栅用脚手管,间距0.3m ;根据地坪上所弹出的梁线,用吊线锤的方法摆梁底模,梁侧模拼缝错开,竖向缝万能销不得缺少。
模板校正后,固定侧模拉统长模线,梁侧模二道檩,下围檩用钢管,上围檩用50×100木方,与排架固定牢固。
8.梁高度大于700mm以上,梁侧模采用M16对拉螺栓固定,其垂直间距大于600mm,水平间距大于750mm。
9.平台模板搁栅所用50×100木方,必须统一尺寸,并经压创创过,搁栅间距不大于400mm,平台模梁的边搁栅不得少,搁栅接头必须认真检查,如有不合要求处立即更正,铺平台板须先从四个角铺起,并与梁模板保持垂直。
平台上要弹出轴线。
中间的平台板不得随意锯开,周边镶边的板编号利用重复使用,模板接缝用箱带粘贴或用腻子批嵌密实。
10.当层间高度大小5m时,采用多层支架支模时,支架的模横垫板应平整,支柱应垂直,上下层支柱应在同一竖中心线上。
模板工程质量控制措施引言概述:模板工程是现代建造中常用的一种施工方式,它能够提高施工效率、保证施工质量。
然而,为了确保模板工程的质量,需要采取一系列的质量控制措施。
本文将从五个方面详细介绍模板工程质量控制的措施。
一、材料选择1.1 确保模板材料的质量:选择符合国家标准的模板材料,如胶合板、钢模板等,确保其质量可靠、强度高。
1.2 检查模板材料的表面平整度:模板材料表面平整度直接影响施工质量,应进行严格的表面平整度检查,确保模板表面平整度达到要求。
1.3 检查模板材料的尺寸精度:模板材料的尺寸精度对模板工程的质量至关重要,应进行尺寸精度检查,确保模板尺寸符合设计要求。
二、模板安装2.1 确保模板安装的平整度:在模板安装过程中,要严格控制模板的平整度,避免浮现变形或者不平整的情况。
2.2 检查模板的连接方式:模板的连接方式应符合设计要求,连接处应密切结合,确保模板安装坚固可靠。
2.3 检查模板的支撑方式:模板的支撑方式应合理,支撑点要均匀分布,确保模板的稳定性。
三、模板拆除3.1 拆除时避免对结构造成伤害:在拆除模板的过程中,要避免对结构造成伤害,采取适当的拆除方式和工具,确保结构的完整性。
3.2 检查模板拆除后的表面平整度:拆除模板后,要进行表面平整度检查,确保拆除不留下任何痕迹或者不平整的地方。
3.3 清理模板材料:拆除后的模板材料要及时清理,避免对施工现场造成杂乱和安全隐患。
四、模板保养4.1 定期检查模板的状况:定期检查模板的状况,发现问题及时修复或者更换,确保模板的使用寿命和质量。
4.2 控制模板的使用次数:模板的使用次数过多会导致质量下降,应控制模板的使用次数,避免超过其设计寿命。
4.3 做好模板的防腐处理:模板在使用过程中容易受到潮湿、霉菌等因素的影响,应做好防腐处理,延长模板的使用寿命。
五、施工现场管理5.1 做好施工现场的安全防护:在模板工程施工现场,要做好安全防护工作,确保施工人员的安全。
模板工程质量保证措施一、质量保证措施的背景和目的模板工程作为一种常见的建筑施工方式,具有快速、高效、节约等优点,但在使用过程中也存在一定的质量风险。
为了保证模板工程的质量,确保施工安全和项目进展顺利,制定和执行一系列的质量保证措施是必要的。
本文将介绍模板工程质量保证措施的具体内容。
二、质量保证措施的内容1. 设计阶段措施:在模板工程的设计阶段,需要依据相关的规范和标准,进行科学合理的结构设计和计算。
首先,对模板的承载力、稳定性等关键参数进行计算和评估,并进行相应的设计调整。
其次,考虑模板的使用寿命和防腐性能,选择优质的材料,并确定合理的厚度和加固措施。
此外,对模板工程的施工工艺和施工要求也需要在设计阶段进行明确和规范化。
2. 材料采购和检验措施:在模板工程的材料采购过程中,应选择符合国家标准和项目要求的优质材料。
对于每一批次的材料,都需要进行严格的检验和测试,确保其质量合格。
例如,对于钢模板材料,可以进行抗拉强度、韧性、厚度等指标的测定;对于木模板材料,可以进行含水率、密度等指标的测定。
只有通过检验的材料才能进入施工现场进行使用。
3. 施工组织和管理措施:在模板工程的施工过程中,需要制定详细的施工组织和管理方案,确保施工过程的规范和有序。
首先,施工单位应根据实际情况进行现场布置和施工分区,确保人员和设备的合理配置。
其次,对于每一道工序和重要节点,都需要制定详细的工艺流程和技术要求,明确责任和工作内容。
此外,还应建立完善的施工记录和检查制度,对施工过程进行全程监控和检验。
4. 质量检验和验收措施:对于模板工程的质量检验和验收是必不可少的环节。
在施工完成后,需要进行全面的质量检查,包括模板的尺寸、平整度、牢固性等方面的检验。
同时,还应邀请相关专家和技术人员进行质量验收,确保模板工程符合设计要求和规范标准。
只有通过质量验收的模板工程才能交付使用,并办理相关手续。
三、质量保证措施的效果和意义通过以上的质量保证措施,可以有效提高模板工程的施工质量和工程效果,具体体现在以下几个方面:1. 提升施工质量:严格执行设计要求和工艺流程,确保模板工程的各项指标符合要求,避免施工中出现质量问题。
模板工程质量保证措施1、技术准备熟悉审查图纸,将图纸中出现的问题尽早解决,充分准备图纸会审和设计交底;将整个工程的各个构件的截面特征、数量、分布层数进行统计对比,分析选用模板体系的优缺点;学习规范、规程、标准质量要求等,为方案的编制和工程的施工做好充分准备;搜集各种模板体系的资料,根据工程确定的质量标准,选择恰当的模板体系。
2、设计原则质量目标工程质量等级合格,据此,确定模板体系总体方案:1)保证工程结构和构件各部分形状尺寸和相互位置的准确。
2)足够的承载能力、刚度和稳定性,能可靠的承受浇注混凝土的自重和侧压力,以及在施工过程中所产生的荷载。
3)构造简单、拆装方便,满足施工进度与质量要求的需要。
并便于钢筋的绑扎、安装和混凝土的浇注、养护;模板的拼缝严密、不漏浆。
(三)混凝土工程质量保证措施1、原材料的要求混凝土所使用的原材料水泥必须有产品合格证、出厂检验报告和进场复验报告,必须符合《混凝土结构工程施工质量验收规范》中的要求。
防水混凝土使用的水泥强度等级不应低于32.5MPa;混凝土中要求最最小水泥用量为275kg/m³,最大水灰比为0.55,优先选用高强度等级普通硅酸盐水泥(P.O42.5)。
预应力构件混凝土中的最大氯离子含量为0.06%,最小水泥用量为300kg/m³。
混凝土中掺用的粉煤灰的级别不应低于二级,质量应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596等的规定。
掺合料的掺量应通过试验确定,掺量不宜大于20%。
石子最大粒径不宜大于31.5mm,泵送时其最大粒径应为输送管径的1/4,其它要求应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。
砂宜采用中砂,其它要求应符合《普通混凝土用砂质量标准及检验方法》的规定。
2、混凝土碱含量的控制为避免地下混凝土工程的碱集料反应,其做法应满足最大水灰比0.55,最小水泥用量275Kg/m3,不得含有氯离子,总含碱量小于3Kg/m3。
模板施工质量保证措施㈠质量标准:1、主控项目:⑴模板的安装:①安装现浇结构的上层模板及其支架时,下层楼板具有承受上层荷载的承载能力,或加设支架;上、下层支架的立柱对准,并铺设垫板。
1)检查数量:全数检查。
2)检验方法:对照模板设计文件和施工技术方案观察。
②在涂刷模板隔离剂时,不得沾污钢筋和混凝土接搓处。
1)检查数量:全数检查。
2)检验方法:观察。
⑵模板的拆除:底模及其支架拆除时的混凝土强度符合设计要求;当设计无具体要求时,混凝土强度符合下表的规定。
1)检查数量:全数检查。
2)检验方法:检查同条件养护试件强度实验报告。
底模拆除时的混凝土强度要求2、一般项目:⑴模板的安装:①模板安装须满足下列要求:1)模板的接缝不漏浆;在浇筑混凝土之前,木模板浇水润湿,但模板内不含有积水2)模板与混凝土的接触面清理干净并涂刷隔离剂,但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。
3)浇筑混凝土前,模板内的杂物清理干净4)对清水混凝土工程及装饰混凝土工程,使用能达到设计效果的模板。
5)检查数量:全数检查。
6)检验方法:观察。
②用作模板的地坪、胎模等平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
检查数量:全数观察。
检验方法:观察。
③对跨度不小于4m的现浇钢筋混凝土梁、板,其模板按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的1/1000~3/1000。
检查数量:在同一检验批内,对梁,抽查构件数量的10%,且不少于3件;对板,按有代表性的自然间抽查10%,且不少于3件;对板,按有代表性的自然间抽查10%,且不少于3间;对大空间结构,板可按纵、横轴线划分检查面,抽查10%,且不少于3面。
检验方法:水准仪或拉线、钢尺检查。
④固定在模板上的预埋件、预留孔和预留洞均不得遗漏,且安装牢固,其偏差符合下表的规定。
1)检查数量:在同一检验批内,对梁、柱和独立基础,抽查构件数量的10%,且不少于3件;对墙和板,按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵横轴线划分检查面,抽查10%,且均不少于3面。
模板施工质量控制措施一、模板轴线控制1、模板轴线放线后,要有专人进行技术复核,无误后才能支模。
2、墙、柱模板根部和顶部必须设限位措施,如采用焊接钢件限位,以保证底部和顶部位置准确。
3、支模时要拉水平、竖向通线,并设竖向总垂直度控制线,以保证模板水平、竖向位置准确。
4、根据混凝土结构特点,对模板进行专门设计,以保证模板及其支架具有足够强度、刚度和稳定性。
5、混凝土浇捣前,对模板轴线、支架、顶撑、螺栓进行认真检查、复核,发现问题及时进行处理。
6、混凝土浇捣时,要均匀、对称下料,浇灌高度要控制在施工规范允许范围内。
二、模板脱模剂使用要求1、拆模后,必须清除模板上遗留混凝土残浆,而后再刷脱模剂。
2、严禁用废机油作脱模剂,脱模剂材料选用原则应为,既便于脱模又便于混凝土表面装饰。
3、脱模剂涂刷要均匀,一般以2度为宜,以防漏刷,也不宜涂刷过厚。
三、模内清理要求1、在封模前,将模内垃圾清除干净。
2、墙、柱根部的拐角、梁柱接头处留清扫孔,模内垃圾清除完毕后及时将清扫口处封模。
3、钢筋绑扎完毕,用压缩空气或压力水清除模内垃圾。
四、质量保证体系坚持“质量第一、顾客至上”的宗旨,科学管理,精心施工,为顾客提供满意的工程产品。
1、健全质量保证体系,严格按照质量体系文件进行质量管理,做到从资源投入和过程控制上保证工程质量。
2、项目经理部成立质量管理组织机构,严格在质量保证体系下进行管理,作业队以上单位成立全面质量管理小组,对主要工序的施工质量进行有组织的控制。
配备专职的质检工程师和质检员,推行全面质量管理和目标责任管理,从组织措施上保证工程质量真正落到实处。
3、对于地质复杂地段,为保证工程质量和施工顺利进行,针对具体情况,成立专门工作组及科研小组、专家小组,以加强对施工的分析指导,地质复杂地段施工各工序配备专业工程师指导和监督现场施工。
4、调集具有丰富施工经验管理、技术过硬的队伍,选派优秀的项目经理及技术过硬的高级工程师分别担任项目经理和总工程师,配置业务水平较高的专职质量检验工程师。
模板工程质量保证措施1.模板工程质量通病防止:1.1 梁、柱节点变形。
1.2 模板拼缝不严,产生漏浆。
1.3 模板拼缝处不平,使混凝土工程出现错台。
1.4 模板清理不干净,或脱模剂涂刷不均匀,或使用的脱模剂不当,造成粘模现象。
1.5 模板里面的杂物清理不干净,产生混凝土夹碴现象。
1.6 竖向模板下口不严密,使柱根产生跑浆、烂根现象。
1.7 模板胀模、跑模。
1.8 模板起拱没有按设计及规范要求施工产生构件下挠。
2.模板工程技术保证措施:2.1 模板和支撑须经设计和检算后方可施工,安装前正确放样,检查无误后,立模安装。
2.2 模板进场后,要严格挑选使用,模板光滑平整,不得扭曲变形,表面不得有节疤、缺口等。
按规格和构件和种类分别堆放,使用前刷隔离剂(色拉油),防止粘模。
2.3 模板在支设前,要按图纸尺寸对工程的支模部位做拼装小样方案,确定模板的拼装方法,配合相应的加固系统,保证刚度、强度及稳定性,并且保证梁柱节点位置,不漏浆、不产生错位,梁柱接槎处平整。
楼板结构铺设模板前预留沉降量,施工中尽量使用大块模板,模板拼缝处内贴止水胶,防止漏浆。
2.4 模板在支设时要样板引用,经检查合格后方可实施整体工程的展开,并确保整体工程的质量符合工艺标准的要求。
2.5 支模质量要求:本工程采用泵送商品混凝土浇筑施工,对模板工程的施工的质量尤其是防漏浆、防跑浆等提出了更高的要求,结合本工程的实际特点,为了确保工程创优,模板工程施工质量将按如下要求执行:2.5.1 模板及其支架应根据工程结构形式、荷载大小,地基土类别、施工设备和材料供应等条件进行设计。
模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2.5.2 支模前应先根据设计图纸弹出模板边线及模板的控制线,检查和验收通过这些相对应控制点的连线。
2.5.3 模板的接缝和错位不大于1.0mm。
模板实测允许偏差合格率严格控制在95%以上。
第一节模板工程施工质量保证措施第一小节一般要求1、模板分项工程质量控制应包括模板的设计、制作、安装和拆除。
其施工前应编制详细的施工方案。
施工过程重点检查:施工方案是否可行,模板的强度、刚度、稳定性、支承面积、防水、防冻、平整度、几何尺寸、拼缝、隔离剂及涂刷、平面位置及垂直度、预埋件及预留孔洞等是否符合设计和规范要求,并控制好拆摸时混凝土的强度和拆摸顺序。
重要结构构件模板支拆,还应检查支拆模方案的计算方法。
2、模板安装前应向施工班组进行技术交底。
有关施工及操作人员应熟悉施工图及模板工程的施工设计。
3、施工现场应有可靠的能满足模板安装和检验需用的测量控制点。
4、现场使用的模板及配件应按规格的数量逐项清点和检查,未经修复的部件不得使用。
5、竖向模板的安装底面应平整坚实,清理干净,并采取可靠的定位措施。
6、配件必须装插牢固,支柱和斜撑下的支承面应平整垫实,并有足够的受压面积。
7、预埋件与预留孔洞必须位置准确,安设牢固。
8、柱子模板的底面应找平,下端应与事先做好的定位基准靠紧垫平,在墙、柱上继续安装模板时,模板应有可靠的支承点,其平直度应进行校正。
9、楼板模板支模时,应先完成一个格构的水平支撑及斜撑安装.再逐渐向外扩展,以保持支撑系统的稳定性。
10、支柱在高度方向所设的水平撑与剪力撑,应按构造与整体稳定性布置。
11、上下层对应的模板支柱应设置在同一竖向中心线上。
12、主楞宜取用整根杆件,接头应错开设置,搭接长度不应少于200mm。
13、对于模板安装的起拱,支模的方法,焊接钢筋骨架的安装、顶埋件和须留孔洞的允许偏差、预组装模板安装的允许偏差、以及预制构件模板安装的允许偏差等事项均需按照现行国家标准《混凝土结构工程施工质量验收规范》GB 50204-2002的相应规定办理。
14、模板工程安装完毕,必须经检查验收后,方可进行下道工序。
混凝土的浇筑必须按照现行国家标准《混凝土结构工程施工质量验收规范》GB 50204-2002的有关规定办理。
模板工程质量保证措施(8)
模板工程质量保证措施
(1)模板在每一次使用前,均应全面检查模板表面光洁度,不允许有残存的砼浆,否则必须进行认真清理,然后喷刷一度无色的薄膜剂或清机油。
(2)模板的拼缝有明显的缝隙者,必须采用油腻子批嵌。
拆除模板必须得到有关技术人员的认可后,方可进行拆模。
(3)模板在校正或拆除时,绝对不允许用棒撬或用大锤敲打,不允许在模板面上留下铲毛或锤击痕迹。
(4)钢模板在设计时必须考虑模板自身刚度和模板加工后运输方面的变形须符合规范规定。
(5)加工的钢模须事先在地面进行预拼装,校核平面尺寸、角度、垂直度及平整度,检查模板间连接节点、吊环等如达不到质量标准,必须整修合格后方能使用。
(6)对木模本身的质量应认真检查:
A、钢围檩挠曲、不直者不得使用;
B、木模表面有脱皮,中板有变质者不得使用;
C、木围檩及木搁栅挠曲不直和有关质者不得使用。
(7)支承模板的选用必须经过计算,除满足强度要求外,还必须有足够的刚度和稳定性,边支承立杆与墙间距不得大于300mm,中间不宜大于800mm。
根据工期要求,配备足够数量的模板,保证按规范要求拆模。
(8)模板工程质量程序控制见附图。
感谢您的阅读!。
