飞机构造学作业超轻型飞机的设计主要包括总体外形设计，机翼设计，机身设计，尾翼设计，飞机的操纵系统，起落架设计，动力装置等。
一，轻型飞机总体外形设计：该轻型飞机是采用张臂式上双翼飞机，装有推进式螺旋桨，操纵系统由操纵杆控制，装有副翼和方向升降舵，飞行员座舱头部装有整流罩，能对飞行员起保护作用。
该飞机的结构设计采用定性的方法，并未做详细的定量计算。
二，机翼结构设计1，机翼的功用：机翼是飞机的一个重要部件，它的主要功用是产生升力，此外还使飞机具有一定的横测安定性和操纵性。
为了使机翼更好的完成它在空气动力方面的各种功效，常在它的前缘，后缘安装有襟翼，副翼，扰流片等各种副翼。
左图: 机翼上的集中载荷和分布载荷：q a—气动分布载荷; q c—质量分布载荷;R—机身支反力。
右图: 机翼在外载作用下的剪力,弯矩,扭矩图。
Q—机翼的剪力图； M—机翼的弯矩图；M t ---机翼的扭矩图。
2，机翼外形机翼外形对于飞机的气动性能和结构性能有重要的影响，因此选择合理的机翼平面形状是非常重要的。
该轻型飞机的机翼剖面形状是平凸翼型，结构简单，便与生产，而且气动特性比较好，所以在某些低速飞机上应用较多。
3，机翼的受力构件机翼的受力构件包括内部的骨架和外部的蒙皮以及与机身连接的接头，骨架由纵向元件和横向元件组成，纵向元件有翼梁，长桁,纵墙，横向元件有翼肋。
该轻型飞机采用的布局是：纵向元件包括翼梁，纵墙，横向元件是翼肋。
A，翼梁翼梁是飞机中的主要受力构件，它承受机翼的剪力和弯矩。
翼梁主要由上下缘条和腹板组成，缘条承受由弯矩而产生的拉，压轴向力；腹板承受剪切力。
本机型采用的翼梁构造形式是工字形，沿长度方向采用等强度设计。
腹板式翼梁的优点是在相同的高度和同等的重量的情况下，带有立柱加强而腹板上无任何开孔，其强度最大，这种结构的翼梁制造工艺简单，成本低，适用于轻型飞机的设计与制造。
B，纵墙它是一根缘条很弱或无缘条的腹板式翼梁，位于机翼后缘的纵墙可用来连接副翼和襟翼，它不能承受弯矩，主要用来承受剪力，并与蒙皮构成闭室结构承受机翼扭矩。
现代化战斗机是一个由多方面因素综合作用所构成的整体，每一代战斗机的出现除了代表着在航空技术上所获得的发展之外，更加重要的是对战斗机的战术应用认识上的提高。
战斗机在设计之初所确定的技术指标和使用方式决定了飞机的整体设计特点。
随着科技的发展，在"先敌发现、先敌开火、先敌摧毁"作战思想的牵引下，战斗机已经发展到了以F-22、F-35为代表的第四代，其“超音速巡航、超机动性、隐身、可维护性”的特点已经成为第四代超音速战斗机事实上的划代标准。
战斗机的现代化改进虽然在技术上可以得到一定的发展和完善，但是由使用方式决定的固有设计特点却无法依靠技术改进来进行调整，第二代战斗机无论进行任何形式的改进也无法达到第三代战斗机的标准，以第三代战斗机的设计也根本不可能具备发展成第四代战斗机的基础条件。
因此，面对F-22、F-35 我们应该选择设计满足超音速、高隐身、高机动的第四代战机来与之抗衡，而不能幻想通过对现有机型进行优化改进就能与F-22、F-35为代表的第四代飞机及其他具有类似特点的飞行器进行抗衡和拦截。
由此，我们可以研究分析一下F-22、F-35以及早期阶段的YF-22和被淘汰出局的YF-23,从它们的设计特点上大致勾勒出我们所需要的能与之相抗衡的战机整体布局。
图1 F-22三面图整体上看，F-22、F-35以及之前的YF-22、YF-23都没有采用鸭式布局，主要原因是配平问题和隐身问题。
从配平角度看，为了实现有效的俯仰控制，鸭翼就无法配平机翼增升装臵产生的巨大低头力矩，为了配平增升装臵，鸭翼就要增大，这样对机翼的下洗也会随之增大，反而削弱了原来的增升效果；同时为了防止深失速，还可能需要增加平尾；大鸭翼也很难满足跨音速面积率的要求，这样就增大了超音速阻力不利于超音速巡航。
从隐身角度看，隐身设计的一个很重要的原则是要尽量保证机体表面的连续，而鸭翼恰恰是机身的不连续处，其位臵大小平面形状很难匹配。

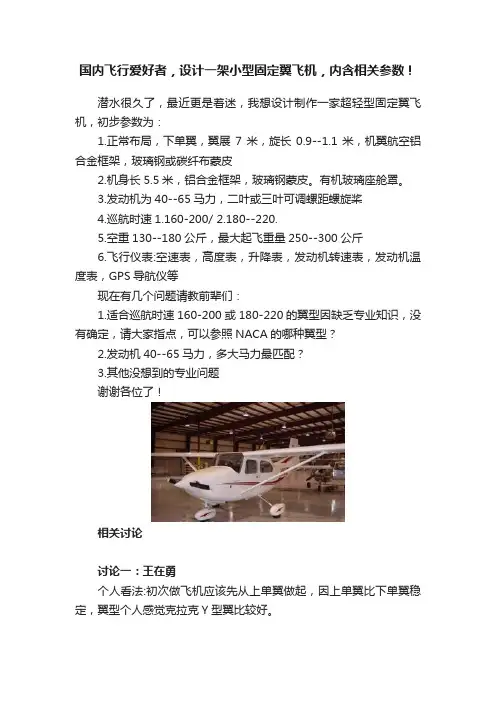

国内飞行爱好者，设计一架小型固定翼飞机，内含相关参数！潜水很久了，最近更是着迷，我想设计制作一家超轻型固定翼飞机，初步参数为：1.正常布局，下单翼，翼展7米，旋长0.9--1.1米，机翼航空铝合金框架，玻璃钢或碳纤布蒙皮2.机身长5.5米，铝合金框架，玻璃钢蒙皮。
有机玻璃座舱罩。
3.发动机为40--65马力，二叶或三叶可调螺距螺旋桨4.巡航时速1.160-200/ 2.180--220.5.空重130--180公斤，最大起飞重量250--300公斤6.飞行仪表:空速表，高度表，升降表，发动机转速表，发动机温度表，GPS导航仪等现在有几个问题请教前辈们：1.适合巡航时速160-200或180-220的翼型因缺乏专业知识，没有确定，请大家指点，可以参照NACA的哪种翼型？2.发动机40--65马力，多大马力最匹配？3.其他没想到的专业问题谢谢各位了！相关讨论讨论一：王在勇个人看法:初次做飞机应该先从上单翼做起，因上单翼比下单翼稳定，翼型个人感觉克拉克Y型翼比较好。
讨论二：东尔建议使用玻璃钢泡沬夹芯层做机翼,矩型航空铝管做翼梁,下单翼气动性能虽好过上单翼,但稳定性较差,最好使用后掠翼形,后掠翼的横向和方向稳定性较好,再在翼端处做有翼稍小翼就更好,好处是翼稍小翼能克服翼尖发生的气流分离引起的阻力和失速,增加横向稳定性。
作者回复：尔东的建议很中肯，我也考虑过机翼用泡沫做夹心，外皮用玻璃钢呢肯定会重些，这几天联系了几个商家，想用碳纤布做蒙皮，价格也不是太高，一万以内也差不多了，对减重有好处。
关于下单翼的气动稳定性，我想采取6度左右的上反角，因为我对后掠翼不太熟悉，重心不好计算，也在想加翼梢小翼，这样不但气动性好，还能降低油耗，我本意其实是想做一架长途单座小型飞机，对翼型的选择确实不太明白，看看克拉克Y型翼，谢谢尔东和王在勇！。
