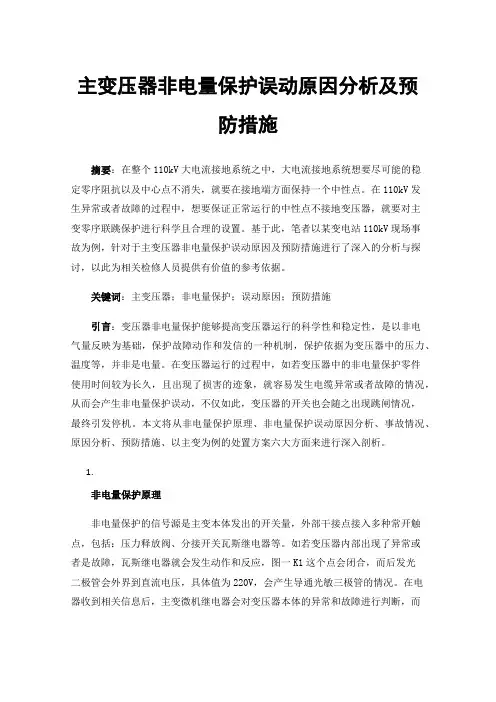

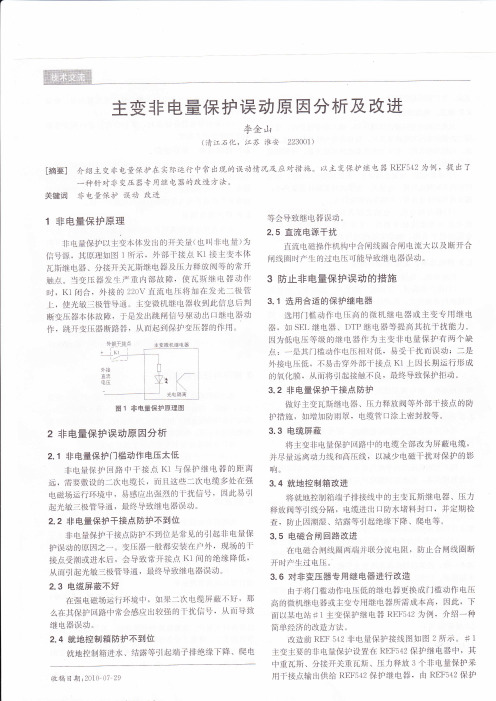

主变压器非电量保护误动原因分析及预防措施摘要：在整个110kV大电流接地系统之中，大电流接地系统想要尽可能的稳定零序阻抗以及中心点不消失，就要在接地端方面保持一个中性点。
在110kV发生异常或者故障的过程中，想要保证正常运行的中性点不接地变压器，就要对主变零序联跳保护进行科学且合理的设置。
基于此，笔者以某变电站110kV现场事故为例，针对于主变压器非电量保护误动原因及预防措施进行了深入的分析与探讨，以此为相关检修人员提供有价值的参考依据。
关键词：主变压器；非电量保护；误动原因；预防措施引言：变压器非电量保护能够提高变压器运行的科学性和稳定性，是以非电气量反映为基础，保护故障动作和发信的一种机制，保护依据为变压器中的压力、温度等，并非是电量。
在变压器运行的过程中，如若变压器中的非电量保护零件使用时间较为长久，且出现了损害的迹象，就容易发生电缆异常或者故障的情况，从而会产生非电量保护误动，不仅如此，变压器的开关也会随之出现跳闸情况，最终引发停机。
本文将从非电量保护原理、非电量保护误动原因分析、事故情况、原因分析、预防措施、以主变为例的处置方案六大方面来进行深入剖析。
1.非电量保护原理非电量保护的信号源是主变本体发出的开关量，外部干接点接入多种常开触点，包括：压力释放阀、分接开关瓦斯继电器等。
如若变压器内部出现了异常或者是故障，瓦斯继电器就会发生动作和反应，图一K1这个点会闭合，而后发光二极管会外界到直流电压，具体值为220V，会产生导通光敏三极管的情况。
在电器收到相关信息后，主变微机继电器会对变压器本体的异常和故障进行判断，而后会射出信号，使出口继电器运作，使变压器断路器跳闸，最终会对变压器进行保护[1]。
图一1.非电量保护误动原因分析非电量保护误动原因主要分为五点：一电缆屏蔽不好，如若没有做好二次电缆屏蔽，就会对干扰信号进行感应，从而产生误动；二非电量保护门槛动作电压太低，保护继电器与K1距离较远，需要对二次电缆长进行铺设，过程中，会对干扰信号进行感应，从而引发误动；三非电量保护干接点防护不到位，变压器安装的位置一般为室外，极其容易进水或者受潮。
常用电气原理二次回路图及其讲解目录一、直流母线电压监视装置原理图-------------------------------------------3二、直流绝缘监视装置----------------------------------------------------------3三、不同点接地危害图----------------------------------------------------------4四、带有灯光监视的断路器控制回路(电磁操动机构)--------------------5五、带有灯光监视的断路器控制回路(弹簧操动机构)--------------------7六、带有灯光监视的断路器控制回路(液压操动机构)--------------------8七、闪光装置接线图(由两个中间继电器构成)-----------------------------10八、闪光装置接线图(由闪光继电器构成)-----------------------------------10九、中央复归能重复动作的事故信号装置原理图-------------------------11十、线路定时限过电流保护原理图-------------------------------------------12 十一、线路方向过电流保护原理图-------------------------------------------13 十二、线路三段式电流保护原理图-------------------------------------------14 十三、线路三段式零序电流保护原理图-------------------------------------15 十四、双回线的横联差动保护原理图----------------------------------------16 十五、双回线电流平衡保护原理图-------------------------------------------18 十六、变压器瓦斯保护原理图-------------------------------------------------19 十七、双绕组变压器纵差保护原理图----------------------------------------20 十八、三绕组变压器差动保护原理图----------------------------------------21十九、变压器复合电压启动的过电流保护原理图---------------------------22 二十、单电源三绕组变压器过电流保护原理图------------------------------23 二十一、变压器过零序电流保护原理图------------------------------------------24 二十二、变压器中性点直接接地零序电流保护和中性点间隙接地保------24 二十三、线路三相一次重合闸装置原理图---------------------------------------26 二十四、自动按频率减负荷装置(LALF)原理图--------------------------------27 二十五、储能电容器组接线图------------------------------------------------------28 二十六、小电流接地系统交流绝缘监视原理接线图---------------------------28 二十七、变压器强油循环风冷却器工作和备用电源自动切换回路图------29 二十八、变电站事故照明原理接线图---------------------------------------------30 二十九、开关事故跳闸音响回路原理接线图------------------------------------31一、直流母线电压监视装置电路图1为直流母线电压监视装置电路，直流母线电压监视装置主要是监测直流电源电压的高低。

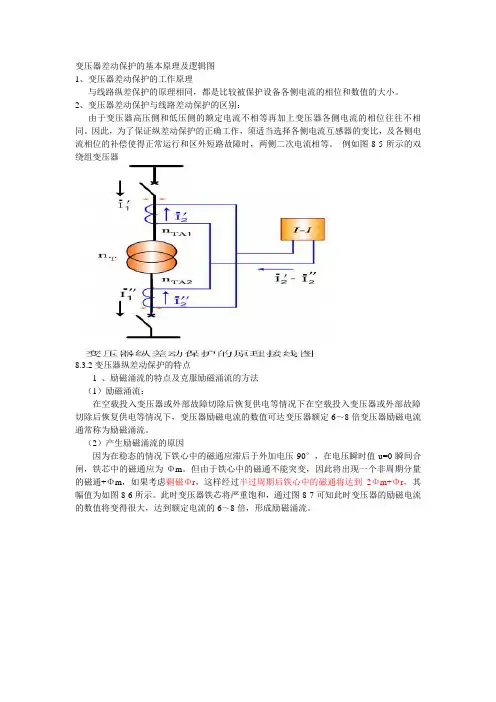

变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。
2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。
因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。
例如图8-5所示的双绕组变压器8.3.2变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。
（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。
但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。
此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。
（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。
②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。
③励磁涌流的波形出现间断角。
表8-1 励磁涌流实验数据举例（4）克服励磁涌流对变压器纵差保护影响的措施：①采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。
2、不平衡电流产生的原因（1）稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。

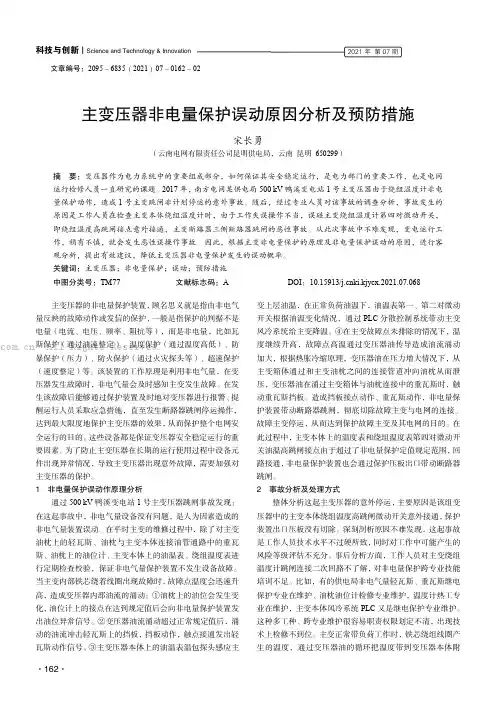

主变压器非电量保护误动原因分析及预防措施摘要：变压器非电量保护是由非电气量反映的故障动作或发信的保护，是变压器安全运行的重要保障，保护的判据不是电量，而是变压器的油流、温度、压力等，实际运行中，因变压器非电量保护的元件老化破损，电缆绝缘故障，极易造成非电量保护误动，变压器出口开关跳闸，机组停机。
基于此，本文主要探讨了主变压器非电量保护误动原因分析及预防措施。
关键词: 主变压器; 非电量保护; 原因引言变压器非电量保护改投报警信号，避免了元件老化破损、电缆绝缘故障而造成非电量保护误动、机组“非停”事故。
运行人员必须加强电气参数监视及电气设备巡检，发现变压器电流、油流、温度、压力异常时，应及时进行处理，防止事故扩大。
1非电量保护故障案例介绍某工作日，集控室内“主变油位异常”报警，报警前发电机组正常运行。
运行人员抵达现场进行排查，未发现变压器油位有异常状况，而变压器本体也处于良好运行状况。
基于该种情况，运行人员遂复位保护装置ＲCS-974面板的“主变油位异常”信号，随后机组发生跳闸现象。
事后检查保护装置动作记录，发现发变组保护动作记录有外部重动1 动作( 灭磁联跳) 。
2事故原因分析为排查出保护动作故障原因，首先对励磁装置进行了检查，但励磁调节器AV Ｒ装置无任何跳闸和异常报警记录。
在检查励磁开关跳闸原因过程中，确认是由发变组保护发出的跳闸命令。
进一步检查发变组保护接线，得知该命令由非电量ＲCS-974 保护装置出口跳灭磁开关的接点发出，且无法复位。
检查人员将“主变油位异常”报警接点处接线拆除，并重新启动保护装置，此时出口跳灭磁开关接点返回，其他保护与信号回路均正常运行。
根据上述检查状况初步判断，事故发生后，主变油位异常报警接点导通，是保护出口灭磁开关跳闸接点持续处于闭合状态无法断开的原因。
为了找到主变油位异常报警的原因，对变压器本体油位计报警接点进行测试，发现其电缆绝缘已经损坏。
故判定此次事故的原因是由于非电量保护ＲCS-974“主变油位异常”信号误报警而引起。

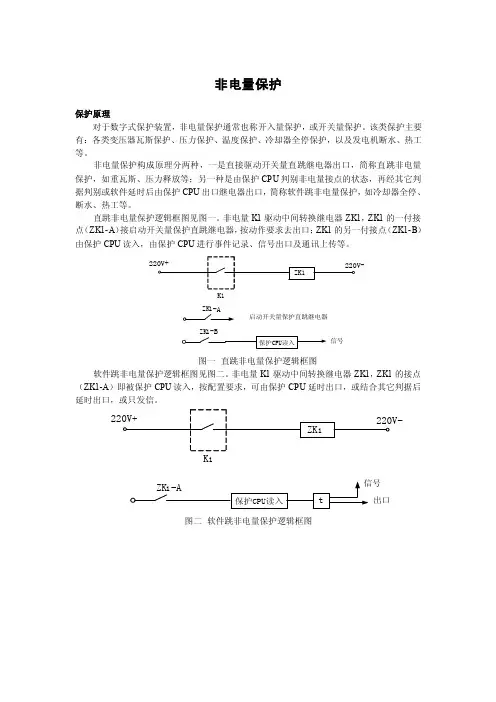

非电量保护保护原理对于数字式保护装置，非电量保护通常也称开入量保护，或开关量保护。
该类保护主要有：各类变压器瓦斯保护、压力保护、温度保护、冷却器全停保护，以及发电机断水、热工等。
非电量保护构成原理分两种，一是直接驱动开关量直跳继电器出口，简称直跳非电量保护，如重瓦斯、压力释放等；另一种是由保护CPU判别非电量接点的状态，再经其它判据判别或软件延时后由保护CPU出口继电器出口，简称软件跳非电量保护，如冷却器全停、断水、热工等。
直跳非电量保护逻辑框图见图一。
非电量K1驱动中间转换继电器ZK1，ZK1的一付接点（ZK1-A）接启动开关量保护直跳继电器，按动作要求去出口；ZK1的另一付接点（ZK1-B）由保护CPU读入，由保护CPU进行事件记录、信号出口及通讯上传等。
K1启动开关量保护直跳继电器信号图一直跳非电量保护逻辑框图软件跳非电量保护逻辑框图见图二。
非电量K1驱动中间转换继电器ZK1，ZK1的接点（ZK1-A）即被保护CPU读入，按配置要求，可由保护CPU延时出口，或结合其它判据后延时出口，或只发信。
K1出口图二软件跳非电量保护逻辑框图轻瓦斯保护一、一般信息1.1接线信息保护引入外接空接点作时只发信，不出口跳闸。
1.5定值整定1.6投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
1.7参数监视点击进入状态监视－开入量监视画面，可监视保护接点的闭合状态等有关信息。
二、动作电压测试根据《静态继电保护及安全自动化装置通用技术条件》对出口中间继电器的要求，电压型继电器的启动电压值不大于0.7倍额定电压值，且不小于0.5倍额定电压值。
考虑到电缆对地电容的影响，电压型继电器的启动电压值不小于0.6倍额定电压值。
三、动作时间定值测试突然短接非电量接点，记录动作时间保护出口方式是否正确（打“√”表示）：正确□错误□保护信号方式是否正确（打“√”表示）：正确□错误□重瓦斯保护一、一般信息1.1接线信息保护引入外接空接点1.2出口信号定义注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。

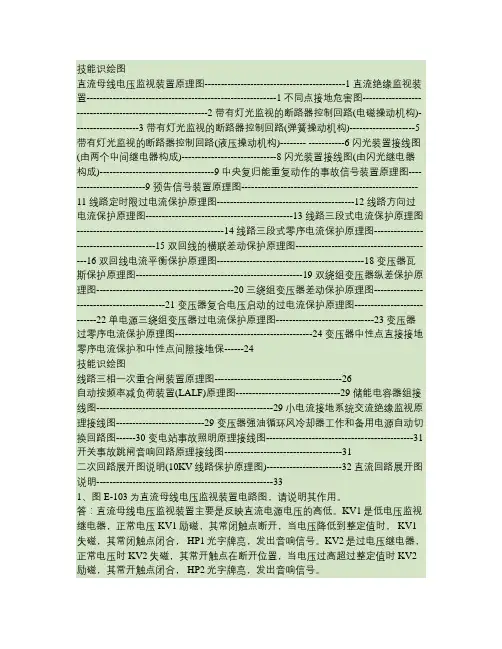

技能识绘图直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24技能识绘图线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29 储能电容器组接线图------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图---------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------30 变电站事故照明原理接线图---------------------------------------------31 开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32 直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

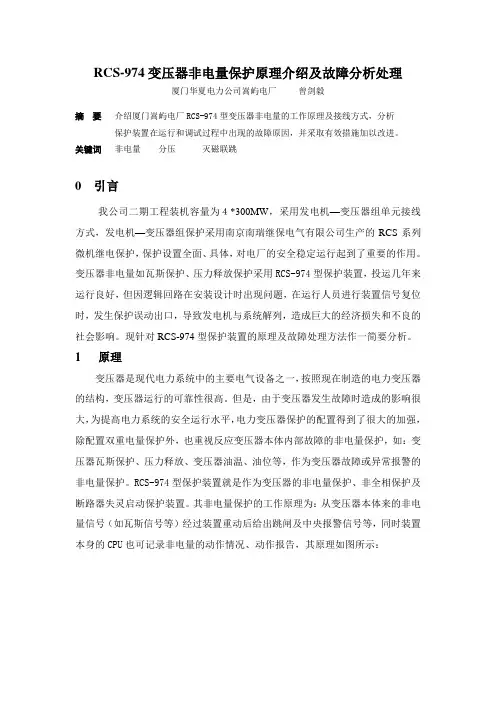

RCS-974变压器非电量保护原理介绍及故障分析处理厦门华夏电力公司嵩屿电厂曾剑毅摘要介绍厦门嵩屿电厂RCS-974型变压器非电量的工作原理及接线方式，分析保护装置在运行和调试过程中出现的故障原因，并采取有效措施加以改进。
关键词非电量分压灭磁联跳0 引言我公司二期工程装机容量为４*300MW，采用发电机—变压器组单元接线方式，发电机—变压器组保护采用南京南瑞继保电气XXX生产的RCS系列微机继电保护，保护设置全面、具体，对电厂的安全稳定运行起到了重要的作用。
变压器非电量如瓦斯保护、压力释放保护采用RCS-974型保护装置，投运几年来运行良好，但因逻辑回路在安装设计时出现问题，在运行人员进行装置信号复位时，发生保护误动出口，导致发电机与系统解列，造成巨大的经济损失和不良的社会影响。
现针对RCS-974型保护装置的原理及故障处理方法作一简要分析。
1 原理变压器是现代电力系统中的主要电气设备之一，按照现在制造的电力变压器的结构，变压器运行的可靠性很高。
但是，由于变压器发生故障时造成的影响很大，为提高电力系统的安全运行水平，电力变压器保护的配置得到了很大的加强，除配置双重电量保护外，也重视反应变压器本体内部故障的非电量保护，如：变压器瓦斯保护、压力释放、变压器油温、油位等，作为变压器故障或异常报警的非电量保护。
RCS-974型保护装置就是作为变压器的非电量保护、非全相保护及断路器失灵启动保护装置。
其非电量保护的工作原理为：从变压器本体来的非电量信号（如瓦斯信号等）经过装置重动后给出跳闸及中央报警信号等，同时装置本身的CPU也可记录非电量的动作情况、动作报告，其原理如图所示：+110V -110V２现象08年9月21日23点53分，#1机组跳闸，厂用电自投成功。
锅炉首出“汽机跳闸”，汽机首出“遥控跳闸”，发变组A、B柜保护动作记录有：外部重动1动作（灭磁联跳）保护动作记录。
当时因主变油位计故障,非电量保护装置RCS-974AG面板信号灯非电量14 “主变油位”点亮，无法复位。
RCS-974变压器非电量保护原理介绍及故障分析处理厦门华夏电力公司嵩屿电厂曾剑毅摘要介绍厦门嵩屿电厂RCS-974型变压器非电量的工作原理及接线方式，分析保护装置在运行和调试过程中出现的故障原因，并采取有效措施加以改进。
关键词非电量分压灭磁联跳0 引言我公司二期工程装机容量为４*300MW，采用发电机—变压器组单元接线方式，发电机—变压器组保护采用南京南瑞继保电气有限公司生产的RCS系列微机继电保护，保护设置全面、具体，对电厂的安全稳定运行起到了重要的作用。
变压器非电量如瓦斯保护、压力释放保护采用RCS-974型保护装置，投运几年来运行良好，但因逻辑回路在安装设计时出现问题，在运行人员进行装置信号复位时，发生保护误动出口，导致发电机与系统解列，造成巨大的经济损失和不良的社会影响。
现针对RCS-974型保护装置的原理及故障处理方法作一简要分析。
1 原理变压器是现代电力系统中的主要电气设备之一，按照现在制造的电力变压器的结构，变压器运行的可靠性很高。
但是，由于变压器发生故障时造成的影响很大，为提高电力系统的安全运行水平，电力变压器保护的配置得到了很大的加强，除配置双重电量保护外，也重视反应变压器本体内部故障的非电量保护，如：变压器瓦斯保护、压力释放、变压器油温、油位等，作为变压器故障或异常报警的非电量保护。
RCS-974型保护装置就是作为变压器的非电量保护、非全相保护及断路器失灵启动保护装置。
其非电量保护的工作原理为：从变压器本体来的非电量信号（如瓦斯信号等）经过装置重动后给出跳闸及中央报警信号等，同时装置本身的CPU也可记录非电量的动作情况、动作报告，其原理如图所示：+110V -110V２现象08年9月21日23点53分，#1机组跳闸，厂用电自投成功。
锅炉首出“汽机跳闸”，汽机首出“遥控跳闸”，发变组A、B柜保护动作记录有：外部重动1动作（灭磁联跳）保护动作记录。
当时因主变油位计故障,非电量保护装置RCS-974AG面板信号灯非电量14 “主变油位”点亮，无法复位。
