2010公差考试题

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

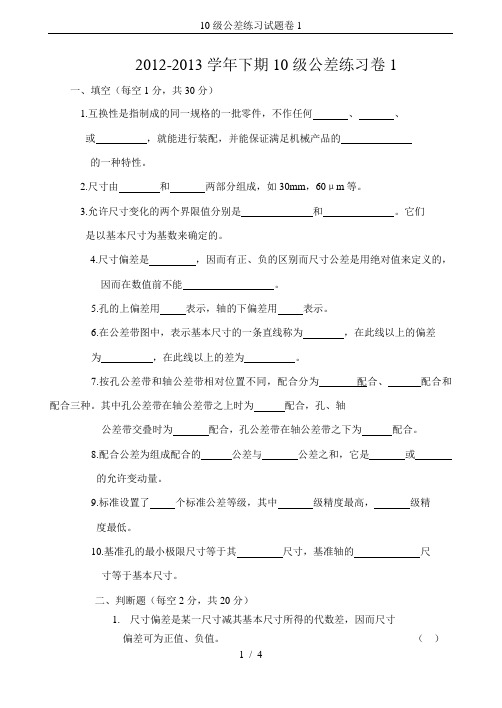

2012-2013学年下期10级公差练习卷1一、填空（每空1分，共30分）1.互换性是指制成的同一规格的一批零件，不作任何、、或，就能进行装配，并能保证满足机械产品的的一种特性。

2.尺寸由和两部分组成，如30mm，60μm等。

3.允许尺寸变化的两个界限值分别是和。

它们是以基本尺寸为基数来确定的。

4.尺寸偏差是，因而有正、负的区别而尺寸公差是用绝对值来定义的，因而在数值前不能。

5.孔的上偏差用表示，轴的下偏差用表示。

6.在公差带图中，表示基本尺寸的一条直线称为，在此线以上的偏差为，在此线以上的差为。

7.按孔公差带和轴公差带相对位置不同，配合分为配合、配合和配合三种。

其中孔公差带在轴公差带之上时为配合，孔、轴公差带交叠时为配合，孔公差带在轴公差带之下为配合。

8.配合公差为组成配合的公差与公差之和，它是或的允许变动量。

9.标准设置了个标准公差等级，其中级精度最高，级精度最低。

10.基准孔的最小极限尺寸等于其尺寸，基准轴的尺寸等于基本尺寸。

二、判断题（每空2分，共20分）1.尺寸偏差是某一尺寸减其基本尺寸所得的代数差，因而尺寸偏差可为正值、负值。

（）2.零件的互换程度越高越好。

（）3. 基本尺寸是设计时确定的尺寸，因而零件的实际尺寸越接近基本尺寸，其加工误差就越小。

（）4.零件的实际尺寸就是零件的真实尺寸。

（）5.合格尺寸的实际偏差一定在两极限偏差（即上偏差与下偏差）之间。

（）6.相互配合的孔和轴，其基本尺寸必须相同。

（）7.凡在配合中可能出现间隙的，其配合性质一定是属于间隙配合。

（）8.在孔、轴的配合中，若EI≥es，则此配合必为间隙配合，若EI≤es，则此配合必为过盈配合。

（）9.基本偏差确定公差带的位置，标准公差数值确定公差带的大小。

（）10.公差带代号是由基本差代号和公差等级数字组成。

（）三、择题（每空2分，共10分）1.基本尺寸是（）。

A.测量时得到的B.加工时得到的C.装后时得到的D.设计时给定的。

2009-2010学年二学期公差配合与测量技术试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（√）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ╳)(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（╳）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（√）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（╳）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（√）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（╳）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（╳）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( 0.05 )mm。

(2分)[2]任何几何量的量值都由(表征数值)和( 计量单位 )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为(4-12 )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则 )。

(2分)[5]系统误差可用( 修正法 ), ( 抵消法 )等方法消除。

(2分)[6]优先数R5系列的公比近似为( 1.60 )。

《公差配合与测量技术》专业：____________姓名：_________公差配合与测量技术复习题一、填空题(每空1分，共30分)1)所谓互换性，就是_______的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2)按互换的程度不同，互换分完全互换和不完全互换。

齿轮、螺栓的互换属_______，滚动轴承内、外圈与滚动体的互换属_____________。

3)极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为________。

4)配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合； 孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。

5)孔的最大实体尺寸即孔的______极限尺寸，轴的最大实体尺寸为轴的_____极限尺寸，当孔、轴以最大实尺寸相配时，配合最_____。

6)公差带的位置由___________决定，公差带的大小由__________决定。

7)标准对孔和轴各设置了_____个基本偏差，对于轴ａ--ｈ的基本偏差为____偏差，与基准孔构成_____配合，k--ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。

8)给出形状或位置公差要求的要素称为_____要素，用于确定被测要素方向或位置的要素称_______要素。

9)若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线_______。

10)评定形位误差的基本方法是____________。

11)测量表面粗糙度时，规定取样长度的目的是为了限制和减弱________对测量结果的影响。

公差考试题及答案一、单项选择题（每题2分，共20分）1. 公差是指在制造过程中，零件尺寸允许的偏差范围。

以下哪个选项不是公差的主要类型？A. 形状公差B. 位置公差C. 尺寸公差D. 材料公差答案：D2. 公差等级中，IT01表示的精度等级是：A. 最高精度等级B. 次高精度等级C. 标准精度等级D. 最低精度等级答案：A3. 以下哪个选项不是公差标注的方法？A. 直接标注法B. 间接标注法C. 符号标注法D. 颜色标注法答案：D4. 在机械加工中，如果一个零件的尺寸公差为±0.01mm，这意味着该零件的尺寸可以在标准尺寸的基础上：A. 增加或减少0.01mmB. 增加0.01mm或减少0.02mmC. 增加0.02mm或减少0.01mmD. 增加或减少0.02mm答案：A5. 公差配合是指两个零件之间的配合关系，以下哪个选项不是公差配合的基本类型？A. 间隙配合B. 过盈配合C. 过渡配合D. 非配合答案：D6. 在公差标注中，基本偏差是指：A. 零件实际尺寸与基本尺寸之间的差值B. 零件尺寸的上限偏差C. 零件尺寸的下限偏差D. 零件尺寸的最大偏差答案：A7. 公差等级的选择通常取决于零件的：A. 材料B. 功能C. 重量D. 颜色答案：B8. 以下哪个选项不是公差等级的表示方法？A. IT01至IT18B. H、k、p、s等C. 01至18D. 1至18答案：D9. 在公差配合中，间隙配合意味着两个配合零件之间：A. 有固定距离B. 无固定距离C. 可以自由滑动D. 必须紧密结合答案：C10. 公差等级IT7表示的精度等级是：A. 较高精度等级B. 标准精度等级C. 较低精度等级D. 最低精度等级答案：C二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响公差的选择？A. 零件的功能要求B. 零件的材料特性C. 零件的加工成本D. 零件的颜色答案：A、B、C2. 公差标注时，以下哪些方法可以同时使用？A. 直接标注法和间接标注法B. 符号标注法和颜色标注法C. 直接标注法和符号标注法D. 间接标注法和颜色标注法答案：C3. 公差配合的基本类型包括：A. 间隙配合B. 过盈配合C. 过渡配合D. 非配合答案：A、B、C4. 以下哪些是公差等级的表示方法？A. IT01至IT18B. H、k、p、s等C. 01至18D. 1至18答案：A、B5. 公差等级的选择通常取决于：A. 零件的功能要求B. 零件的材料特性C. 零件的加工成本D. 零件的颜色答案：A、B、C三、填空题（每题2分，共20分）1. 公差是指在制造过程中，零件尺寸允许的_________。

公差期末考试题及答案一、选择题（每题2分，共20分）1. 什么是公差？A. 零件尺寸的允许变动量B. 零件的重量C. 零件的硬度D. 零件的材质答案：A2. 以下哪个不是基本尺寸？A. 长度B. 宽度C. 直径D. 温度答案：D3. 配合的分类有哪些？A. 间隙配合B. 过盈配合C. 过渡配合D. 所有选项都是答案：D4. 什么是极限尺寸？A. 零件的最大尺寸C. 零件的最大和最小尺寸D. 零件的平均尺寸答案：C5. 什么是公差等级？A. 零件的制造精度B. 零件的使用寿命C. 零件的重量等级D. 零件的材质等级答案：A6. 什么是基本偏差？A. 零件尺寸的变动量B. 零件尺寸的基准值C. 零件尺寸的偏差值D. 零件尺寸的公差值答案：B7. 什么是线性尺寸？A. 长度、宽度、高度B. 直径、半径C. 长度、直径、半径D. 以上都是答案：C8. 什么是形状公差？B. 零件的尺寸误差C. 零件的重量误差D. 零件的材质误差答案：A9. 什么是位置公差？A. 零件的位置误差B. 零件的尺寸误差C. 零件的形状误差D. 零件的重量误差答案：A10. 什么是装配公差？A. 零件的装配误差B. 零件的尺寸误差C. 零件的形状误差D. 零件的重量误差答案：A二、填空题（每空1分，共10分）1. 零件的尺寸误差通常用_____来表示。

答案：公差2. 配合的三种基本类型是_____、_____、_____。

答案：间隙配合、过盈配合、过渡配合3. 极限尺寸包括_____和_____。

答案：最大极限尺寸、最小极限尺寸4. 公差等级分为_____、_____、_____等。

答案：IT01、IT0、IT1等（答案不唯一，根据教材或实际标准）5. 基本偏差是相对于_____而言的。

答案：基本尺寸三、简答题（每题10分，共20分）1. 请简述什么是尺寸链，并举例说明。

答案：尺寸链是指在零件或产品中，一系列相互关联的尺寸按照一定的顺序排列，形成一个封闭的尺寸系统。

公差试题及答案一、单项选择题（每题2分，共20分）1. 公差是指（）。

A. 允许的误差范围B. 零件的尺寸C. 零件的精度等级D. 零件的加工方法答案：A2. 下列哪个单位不是公差单位（）。

A. 微米B. 毫米C. 厘米D. 米答案：C3. 标准公差等级分为（）级。

A. 10B. 12C. 14D. 16答案：C4. 公差等级IT12表示（）。

A. 精密B. 较精密C. 一般D. 粗糙5. 基本偏差是指（）。

A. 零件尺寸与基本尺寸之间的差值B. 零件尺寸与标准尺寸之间的差值C. 零件尺寸的最大偏差D. 零件尺寸的最小偏差答案：A二、填空题（每题2分，共20分）1. 公差等级IT12的公差值为______。

答案：±0.05mm2. 基本偏差代号“a”表示______。

答案：下偏差3. 公差等级IT8的公差值为______。

答案：±0.02mm4. 基本偏差代号“h”表示______。

答案：上偏差5. 公差等级IT7的公差值为______。

答案：±0.01mm三、判断题（每题1分，共10分）1. 公差等级越高，公差值越大。

（）答案：×2. 基本偏差代号“g”表示上偏差。

（）答案：×3. 公差等级IT5的公差值比IT6的公差值小。

（）4. 基本偏差代号“u”表示下偏差。

（）答案：√5. 公差等级IT11的公差值为±0.10mm。

（）答案：×四、简答题（每题5分，共10分）1. 简述公差等级IT6和IT7的区别。

答案：公差等级IT6的公差值比IT7的公差值小，表示IT6的精度要求更高。

2. 基本偏差代号“h”和“u”分别表示什么含义？答案：基本偏差代号“h”表示上偏差，即零件尺寸的最大偏差；“u”表示下偏差，即零件尺寸的最小偏差。

五、计算题（每题10分，共40分）1. 已知某零件的基本尺寸为50mm，基本偏差代号为“h”，公差等级为IT7，求该零件的上偏差和下偏差。

公差期末试题及答案一、选择题（每题2分，共20分）1. 公差是指（）A. 零件尺寸的最大极限B. 零件尺寸的最小极限C. 零件尺寸的允许变动量D. 零件尺寸的绝对值答案：C2. 基本偏差是指（）A. 公差带的上偏差B. 公差带的下偏差C. 公差带的中心偏差D. 公差带的任意偏差答案：C3. 极限尺寸是指（）A. 零件尺寸的上偏差B. 零件尺寸的下偏差C. 零件尺寸的上极限和下极限D. 零件尺寸的公差答案：C4. 配合是指（）A. 两个零件的尺寸关系B. 两个零件的配合关系C. 两个零件的装配关系D. 两个零件的相对位置答案：B5. 互换性是指（）A. 零件的可替换性B. 零件的可互换性C. 零件的可互换性和可替换性D. 零件的可互换性、可替换性和可装配性答案：D6. 公差等级是指（）A. 公差的大小B. 公差的精度C. 公差的等级D. 公差的精度等级答案：D7. 标准公差是指（）A. 国家标准规定的公差B. 行业标准规定的公差C. 企业标准规定的公差D. 国家标准、行业标准或企业标准规定的公差答案：D8. 线性尺寸公差是指（）A. 长度尺寸的公差B. 宽度尺寸的公差C. 高度尺寸的公差D. 长度、宽度和高度尺寸的公差答案：D9. 形状公差是指（）A. 零件形状的偏差B. 零件形状的允许偏差C. 零件形状的绝对偏差D. 零件形状的相对偏差答案：B10. 位置公差是指（）A. 零件位置的偏差B. 零件位置的允许偏差C. 零件位置的绝对偏差D. 零件位置的相对偏差答案：B二、填空题（每题2分，共20分）1. 公差等级分为______、______、______、______、______、______、______、______、______、______。

答案：IT01、IT0、IT1、IT2、IT3、IT4、IT5、IT6、IT7、IT82. 基本偏差代号中，H代表______，L代表______，U代表______，k代表______。

公差测试题及答案一、选择题1. 公差是指在制造过程中，零件的实际尺寸与理想尺寸之间的（）。

A. 固定距离B. 允许的最大偏差C. 比例关系D. 绝对误差答案：B2. 以下哪项不是确定公差的依据？（）A. 零件的功能要求B. 零件的材料成本C. 零件的配合性质D. 零件的生产工艺答案：B3. 在机械加工中，孔的公差通常比轴的公差（）。

A. 大B. 小C. 相等D. 无法确定答案：B二、填空题4. 配合是指两个零件之间的相互关系，其中动配合可以分为________和________。

答案：滑动配合；紧固配合5. 线性尺寸的公差包括________和________两个方面。

答案：尺寸公差；方向公差三、判断题6. 零件的加工精度越高，其加工成本也越高。

（）答案：正确7. 所有零件的公差选择都可以无限制地小，以提高零件的加工精度。

（）答案：错误四、简答题8. 简述选择公差时应考虑哪些因素？答案：选择公差时应考虑以下因素：- 零件的工作条件，如受力大小、温度变化等；- 零件的配合性质，如滑动配合或紧固配合；- 零件的生产工艺，不同的加工方法有不同的加工能力；- 零件的功能要求，确保零件在装配和使用中能满足性能要求； - 经济性，过高的精度要求会增加制造成本。

9. 说明公差等级与公差值之间的关系。

答案：公差等级是指零件尺寸精度的高低，通常用IT （International Tolerance）表示。

公差等级越高，表示尺寸精度要求越低，相应的公差值就越大；反之，公差等级越低，尺寸精度要求越高，公差值就越小。

五、计算题10. 已知一轴的直径为50mm，公差等级为IT7，试计算其最大极限尺寸和最小极限尺寸。

答案：首先需要查找IT7公差等级对应的公差值。

根据ISO标准，IT7公差等级的公差值为±0.14mm。

因此，轴的最大极限尺寸为50mm+ 0.14mm = 50.14mm，最小极限尺寸为50mm - 0.14mm = 49.86mm。

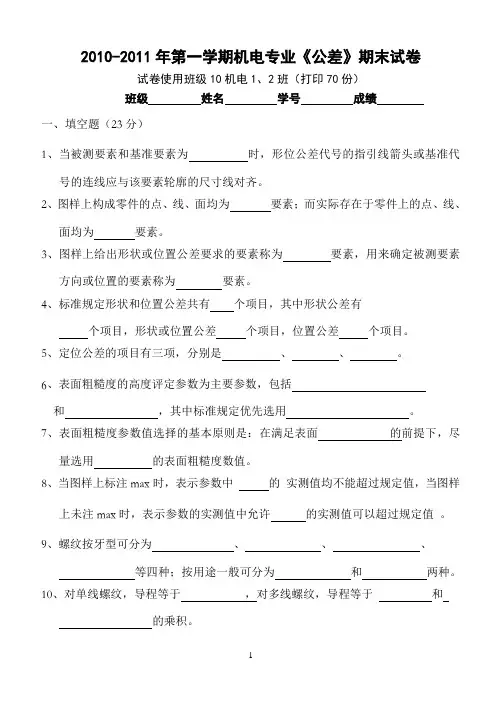

2010-2011年第一学期机电专业《公差》期末试卷试卷使用班级10机电1、2班（打印70份）班级姓名学号成绩一、填空题（23分）1、当被测要素和基准要素为时，形位公差代号的指引线箭头或基准代号的连线应与该要素轮廓的尺寸线对齐。

2、图样上构成零件的点、线、面均为要素；而实际存在于零件上的点、线、面均为要素。

3、图样上给出形状或位置公差要求的要素称为要素，用来确定被测要素方向或位置的要素称为要素。

4、标准规定形状和位置公差共有个项目，其中形状公差有个项目，形状或位置公差个项目，位置公差个项目。

5、定位公差的项目有三项，分别是、、。

6、表面粗糙度的高度评定参数为主要参数，包括和，其中标准规定优先选用。

7、表面粗糙度参数值选择的基本原则是：在满足表面的前提下，尽量选用的表面粗糙度数值。

8、当图样上标注max时，表示参数中的实测值均不能超过规定值，当图样上未注max时，表示参数的实测值中允许的实测值可以超过规定值。

9、螺纹按牙型可分为、、、等四种；按用途一般可分为和两种。

10、对单线螺纹，导程等于，对多线螺纹，导程等于和的乘积。

二、选择（15分）1、在标注形位公差时，如果被测范围仅为被测要素的一部分时，应用表示该范围，并标出尺寸。

A粗点画线B粗实线C双点画线D细实线2、当被测要素和基准要素为时，形位公差代号的指引线箭头或基准代号的连线应与该要素轮廓的尺寸线错开。

A 中心要素B实际要素 C 轮廓要素3、当被测要素和基准要素为时，形位公差代号的指引线箭头或基准代号的连线应与该要素轮廓的尺寸线对齐。

A 中心要素B实际要素 C 轮廓要素4、用来确定被测要素方向或位置的要素称为要素。

A 被测要素B基准要素 C 理想要素5、形位公差的基准代号中字母。

A 按垂直方向书写；B 按水平方写；C 书写的方向应和基准符号的方向一致D 按任一方向书写均可。

6、零件上的基准要素可以是。

A 理想要素和实际要素；B 实际要素和轮廓要素；C 轮廓要素和中心要素；D 中心要素和实际要素。
