客梯车构造和维修

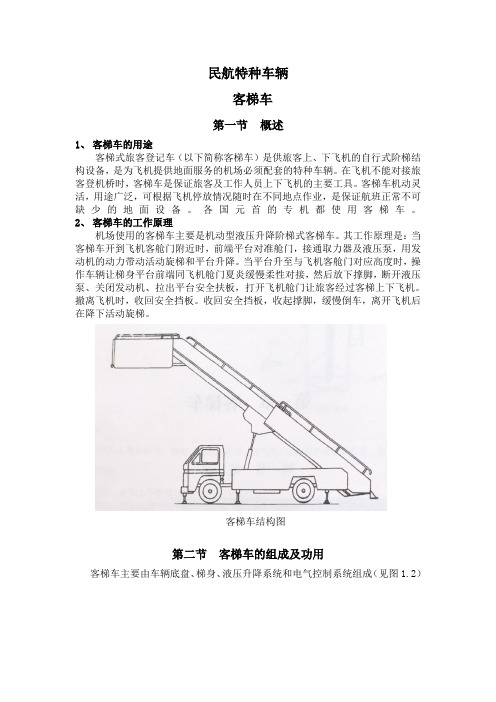

民航特种车辆客梯车第一节概述1、客梯车的用途客梯式旅客登记车（以下简称客梯车）是供旅客上、下飞机的自行式阶梯结构设备，是为飞机提供地面服务的机场必须配套的特种车辆。

在飞机不能对接旅客登机桥时，客梯车是保证旅客及工作人员上下飞机的主要工具。

客梯车机动灵活，用途广泛，可根据飞机停放情况随时在不同地点作业，是保证航班正常不可缺少的地面设备。

各国元首的专机都使用客梯车。

2、客梯车的工作原理机场使用的客梯车主要是机动型液压升降阶梯式客梯车。

其工作原理是：当客梯车开到飞机客舱门附近时，前端平台对准舱门，接通取力器及液压泵，用发动机的动力带动活动旋梯和平台升降。

当平台升至与飞机客舱门对应高度时，操作车辆让梯身平台前端同飞机舱门夏炎缓慢柔性对接，然后放下撑脚，断开液压泵、关闭发动机、拉出平台安全扶板，打开飞机舱门让旅客经过客梯上下飞机。

撤离飞机时，收回安全挡板。

收回安全挡板，收起撑脚，缓慢倒车，离开飞机后在降下活动旋梯。

客梯车结构图第二节客梯车的组成及功用客梯车主要由车辆底盘、梯身、液压升降系统和电气控制系统组成（见图1.2）客梯车工作示意图一、底盘的组成及功能客梯车的地盘通常选用符合国家技术标准的货车底盘改装，并按照客梯车的设计要求选择相应的型号，有的生产厂家自制底盘，这种底盘结构简单，操作灵活。

但车辆配置和零件互换性较差。

底盘主要由传动系、行驶系、转向系和制动系组成。

（1）、传动系主要由发动机、变速器、取力器、传动装置及差速器组成。

功能是将发动机的动力传给各驱动轮和液压升降系统、保证客梯车的正常运转和动力输出。

客梯车的动力传动方式组要有机械式传动、液力机械式传动和液压传动。

（2）、驶系主要由车轮、车桥、车架和悬架组成。

用于承载整车质量，传递和承受路面作用于车轮的各种力，缓和冲击，吸收振动，以保证客梯车在一定条件下能正常行驶。

（3）、转向系主要由转向操纵机构、转向器和转向传动机构组成。

用于保证车辆按驾驶员设想的路线行驶轻便灵活地操纵客梯车，为不同地点停放的飞机提供上下乘客服务。

一、客梯车简介1.1 客梯车类别飞机客梯车（passenger loading steps）是供旅客上下飞机的、自行式阶梯结构的机场专用设备。

由汽车底盘，转动梯和升降梯构架，升降机构，伸缩平台，翻转尾梯，支撑等组成。

其中，梯子的基本设计尺寸如下：（单位：mm）1.2 国内外客梯车厂家1.2.1 国内：威海广泰空港设备股份有限公司威海广泰空港设备股份有限公司(简称“威海广泰”)由李光太先生创办于1991年，位于美丽的海滨城市威海，是从事空港地面设备及专用装备研发与制造的专业公司。

经过20余年的发展，公司现已形成了空港地面设备、消防装备、特种车辆和电力电子四大经营板块，另新兴军工产业、进出口、融资租赁等业务，公司产业格局已初步形成。

1.2.1.1 其生产的客梯车用作旅客上下飞机的专用机动设备，能为登机旅客提供最佳的安全和舒适度。

产品结构特点有：a.支撑跨度大，稳定性好；b.采用先进的液压技术，性能稳定，故障率低；c. 采用多套保护装置和应急措施，使用安全可靠；d. 平台结构灵活多样，全面满足与飞机舱门的方便对接；e. 结构磨擦处全部采用优质材料，外观质量好；f . 梯凳采用特制专用防滑铝型材，不但外形美观大方，而且防滑效果好。

现有型号：WGKT58型飞机客梯车；WGKT54型飞机客梯车；WGKT44型飞机客梯车。

1.2.1.2自制底盘客梯车产品结构特点：a. 变型灵活：底盘驱动可变换液力、静液、电动等驱动形式，符合环保要求；组合、把接式侧舷，容易变型；b. 对接性能良好：驾驶室前后宽幅玻璃窗，视野宽广；宽体上平台，或者伸缩前平台，方便对接；高度无级微调；c. 人机操作界面友好：液压转向、液压制动，操作轻便；电气控制集中在驾驶室仪表台，根据功能划区，易于操作和观察；阶梯踏板防滑性能好，梯级清楚，高度适宜；d. 维修性好：附件接近性好，日常检查、保养和维修方便；所有结构件、附件全部为模块化、标准化，易于检查、维修和更换。

高空车维修知识点总结高空车作为一种专门用于高空作业的工具，在现代建筑施工、设备维修等领域有着广泛的应用。

为了更好地了解和掌握高空车的维修知识，以下将对高空车维修的相关知识点进行总结和归纳。

一、高空车的基本构造和工作原理高空车的基本构造包括车身、云梯、操作台等部分。

车身是整个高空车的主体部分，承载着云梯和操作台。

云梯是高空作业的核心部分，通常由伸缩臂、平台、导轨等组成。

操作台是高空车的控制中心，通过操纵杆和按钮来控制云梯的上下、伸缩等动作。

高空车工作的原理是通过液压系统来实现的。

液压系统由液压泵、油缸、液压阀等组成，当操作人员操作操纵杆时，液压泵将液压油送入油缸，从而实现云梯的伸缩和上下运动。

二、高空车的常见故障及排除方法1. 云梯无法伸缩可能是因为云梯伸缩油缸内的液压油不足，可以检查液压油的油位并添加液压油。

另外，还有可能是液压泵或液压阀出现故障，需要修理或更换相关零部件。

2. 操纵杆无法控制云梯的上下运动这种故障可能是操纵杆连接处出现松动，可以进行紧固处理。

同时，还需检查操纵杆和液压阀之间的连接是否正常，如有松动可进行相应修复。

3. 液压系统漏油液压系统漏油可能是密封圈磨损或损坏导致的。

解决方法是更换相应的密封圈，并注意加强液压系统的维护、清洁和保养。

4. 云梯运动不流畅云梯运动不流畅可能是导轨、链条等部件出现堵塞或损坏。

可以进行清洁和润滑处理，及时检查、维护和更换相关部件。

三、高空车维修的注意事项1. 定期保养高空车是一种特殊设备，需要进行定期保养，以确保其正常运行。

保养内容包括液压系统的清洁和维护、配件的检查和更换等。

2. 安全操作高空车是用于高空作业的工具，操作过程中需要注意安全。

操作人员应该穿戴好安全防护装备，注意操作规范，不能超过高空车的额定工作范围，防止发生意外。

3. 获得专业知识和培训高空车维修需要一定的专业知识和技能，操作人员应该接受相关培训，了解高空车的结构和工作原理，熟悉常见故障的排除方法，提高维修能力。

自动扶梯常见故障及排除七种方法！1．梯级的故障梯级是乘客乘梯的站立之地，也是一个连续运行的部件。

由于环境条件、人为因素、机件本身等原因造成的。

主要故障包括：踏板齿折断；支架主轴孔处断裂；支架盖断裂；主轮脱胶。

梯级故障的排除：更换踏板；更换支架；更换支架盖；更换主轮；更换整个梯级。

2．曳引链的故障曳引链是自动扶梯最大的受力部件，由于长期运行，磨损也相应较严重，主要故障包括：润滑系统故障；曳引链严重磨损；曳引链严重伸长。

曳引链故障排除方法：更换曳引链；调整曳引链的张紧装置；清除曳引链的灰尘。

3.驱动装置的故障主要故障包括：驱动装置的异常响声；驱动装置的温升过快过高。

驱动装置故障排除方法：（1）检查电动机两端轴承。

减速机轴承、蜗杆蜗轮磨损，带式制动器制动电动机损坏，单片失电、制动器的线圈和摩擦片间距调整不适合，驱动链条过松上下振动严重或跳出。

（2）电动机轴承承损坏、电动机烧坏、减速器油量不足，油品错误、制动器的摩擦副间隙调整不适合、摩擦副烧坏、线圈内部短路烧坏。

（3）以上两条中的配件应修复，不能修复的配件应更换。

4．梯路故障主要故障包括：梯级跑偏；梯级在运行时碰擦裙板。

原因是多方面的：（1）梯级在梯路上运行不水平、分支各个区段不水平；（2）主辅轨、反轨、主辅轨支架安装不水平等；（3）相邻两梯级间的间隙在梯级运行过程中应保持恒定；（4）两导轨在水平方向平行不一致。

梯级故障的排除方法：（1）调整主辅轨的全新导轨、反轨和支撑架；（2）调整上分支主辅轮中心轨；（3）调整上下分支导轨曲线区段相对位置。

5．梳齿前沿板故障梳齿板前沿板故障分析：扶梯运行时，梯级周而复始地从梳齿间出来进去，每小时载客8000~9000人次，梳齿的工作状况可想而知，梳齿杆易损坏；前沿板表面有乘客鞋底带的泥沙；梳齿板齿断裂造成乘客鞋底带进的异物卡住；梳齿的齿与梯级的齿槽相啮合不好，当有异物卡入时产生变形、断裂。

梳齿前沿板故障排除方法：（1）扶梯出入口应保持清洁，前沿板表面清洁无泥沙。

电梯结构原理及安装维修电梯是一种垂直交通工具，广泛应用于各类建筑物中。

它的结构原理和安装维修都是十分重要的。

本文将从这两个方面详细介绍电梯的结构原理以及安装维修的相关知识。

一、电梯结构原理电梯的结构原理主要由电梯井、电梯轿厢、导轨系统、驱动装置、控制系统等组成。

1. 电梯井：电梯井是电梯设备的容器，用于安装电梯轿厢和导轨系统。

通常由钢筋混凝土或钢结构构成，具有足够的强度和稳定性。

2. 电梯轿厢：电梯轿厢是用于运送乘客或货物的部分。

它通常由钢板焊接而成，具有足够的承载能力和空间。

轿厢内部配有按钮、指示灯等设备，以供乘客操作。

3. 导轨系统：导轨系统是电梯轿厢运行的轨道系统。

它通常由导轨、导向鞋和补偿链组成。

导轨采用特殊钢材制成，具有较高的强度和耐磨性。

导向鞋和补偿链的作用是保证轿厢在运行过程中的稳定性和平衡性。

4. 驱动装置：驱动装置是电梯运行的动力来源。

常见的驱动装置有液压驱动和电动驱动两种。

液压驱动主要由电动泵、液压缸和液压阀组成，通过控制液压油的流动来实现电梯的上升和下降。

电动驱动主要由电动机、减速器和钢丝绳组成，通过控制电动机的转动来实现电梯的运行。

5. 控制系统：控制系统是电梯运行的大脑，负责控制电梯的启动、停止、运行方向等操作。

控制系统通常由电梯控制器、按钮面板、传感器等组成。

电梯控制器是控制系统的核心部件，它根据乘客的指令和电梯的状态来控制电梯的运行。

二、电梯安装维修电梯的安装维修是保证电梯正常运行的重要环节。

电梯的安装需要经过严格的规范和标准，以确保电梯的安全性和稳定性。

1. 安装前准备：在电梯安装前，需要进行详细的设计和计划。

首先要确定电梯的类型和规格，然后进行井道的施工和导轨的安装。

同时要确保井道和轿厢的尺寸满足安装要求，并进行相关材料和设备的采购。

2. 安装过程：安装过程中需要按照设计要求进行井道和轿厢的组装，安装导轨和驱动装置。

同时还需要安装控制系统和相关设备，确保电梯的功能正常。
