常用灯具安规知识一．灯具定义灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。
二．灯具分类（一）按安装方式：可移动式灯具：台灯，挂式壁灯，落地灯固定式灯具：天花灯（吸顶灯），吊灯，壁灯，嵌入式灯，轨道灯。
（二）按光源：白炽灯、荧光灯、LED灯三．常用灯具标准（一）欧盟1) EN60598标准（常用部分）IEC/EN 60598-1 灯具-第1部分:一般要求和试验； IEC/EN 60598-2-1 固定灯特殊要求IEC/EN 60598-2-2 嵌入式灯具特殊要求； IEC/EN 60598-2-3 街灯、路灯特殊要求IEC/EN 60598-2-4 可移动式灯具特殊要求； IEC/EN 60598-2-6 内装变压器的钨丝灯具特殊要求IEC/EN 60598-2-7 庭院灯特殊要求； IEC/EN 60598-2-8 手提灯特殊要求IEC/EN 60598-2-9 摄影和电影灯具（非专业）特殊要求；IEC/EN 60598-2-10 孩童感兴趣的可移动灯特殊要求； IEC/EN 60598-2-11 水族灯特殊要求；IEC/EN 60598-2-12 电源插座出口安装的夜灯特殊要求； IEC/EN 60598-2-20 灯串特殊要求2) LED灯1.LED 一体式灯泡（例如：LED射灯，LED灯杯，LED球泡灯等）可以做CE,GS,CB 认证。
标准如下：IEC/EN 60968：自镇流灯泡的安全要求IEC/EN 62031：LED模块的安全要求IEC/EN 62471：LED灯泡的光生物安全要求2.LED固定或移动灯具（例如：LED嵌入式嵌灯，LED路灯，LED台灯，LED手电筒，LED灯盘等）可以做CE,GS,CB 认证。
分为两种情况：1.如果LED灯具具有独立的（LED驱动器或驱动电路板）和（LED封装，灯珠）不在一块PCB板上的。

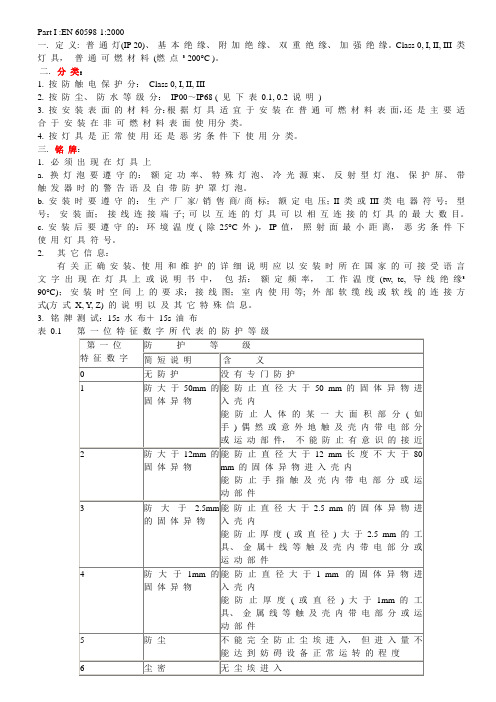

Part I :EN 60598-1:2000一. 定义: 普通灯(IP 20)、基本绝缘、附加绝缘、双重绝缘、加强绝缘。
Class 0, I, II, III 类灯具，普通可燃材料(燃点³ 200°C )。
二. 分类：1. 按防触电保护分：Class 0, I, II, III2. 按防尘、防水等级分：IP00～IP68 ( 见下表0.1, 0.2 说明)3. 按安装表面的材料分：根据灯具适宜于安装在普通可燃材料表面，还是主要适合于安装在非可燃材料表面使用分类。
4. 按灯具是正常使用还是恶劣条件下使用分类。
三. 铭牌：1. 必须出现在灯具上a. 换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及自带防护罩灯泡。
b. 安装时要遵守的：生产厂家/ 销售商/ 商标；额定电压；II 类或III 类电器符号；型号；安装面；接线连接端子; 可以互连的灯具可以相互连接的灯具的最大数目。
c. 安装后要遵守的：环境温度( 除25°C 外)，IP 值，照射面最小距离，恶劣条件下使用灯具符号。
2. 其它信息：有关正确安装、使用和维护的详细说明应以安装时所在国家的可接受语言文字出现在灯具上或说明书中，包括：额定频率，工作温度(tw, tc, 导线绝缘³90°C)；安装时空间上的要求；接线图；室内使用等; 外部软缆线或软线的连接方式(方式X, Y, Z) 的说明以及其它特殊信息。
3. 铭牌测试：15s 水布＋15s 油布表0.1 第一位特征数字所代表的防护等级表0.2 第二位特征数字所代表的防护等级四. 结构要求1. 可换部件应有足够空间，使操作没有困难并保证不影响安全。
2. 走线附近不应有锐角、锐边、毛刺及类似会损伤导线绝缘的结构，金属螺钉类不应凸出于走线途中3. 灯座：通用型：认证过；特殊的，如灯串：可随机测试4. 接线端子和供电连接系统1) 接线端子需认证或随机测试2) 除III 类灯具和不可调节的固定式安装灯具外，应考虑防止一旦电线或螺钉松开，可触及金属件变成带电体。
EN 60598-11.名词概念1.1基本绝缘:加在带电部件提供防止触电的基本保护的绝缘。
1.2补充绝缘:当基本绝缘失效时为防止触电而提供保护的独立的绝缘。
1.3 双重绝缘:由基本绝缘和补充绝缘组成的绝缘。
1.4加强绝缘:应用在带电部件上的一种单一绝缘系统,它提供相应于双重绝缘防触电保护等级。
ClassⅠ灯具:灯具防止电击伤人时不仅仅于依赖于基本绝缘,而是提供了接地的方式来防止基本绝缘失效时人被电击。
ClassⅡ灯具：灯具防止电击伤人不仅仅依赖于基本绝缘，而是提供了双绝缘或加强绝缘来防止电击伤人，不会提供地线。
ClassⅢ灯具:灯具防止电击伤人的方法是供电电压是安全超低压。
（50V交流有效值）1.5灯具的防护等级(IP等级)☆标记见附页2.标称2.1带有不可拆卸的软缆或软线的可移式灯具,若适用的话, Ⅱ类结构的符号应标在灯具外表面上。
2.2标出合适的防尘、防固体异物和防水等级的IP数字，若需要时附加符号。
不同的IP数字适用于灯具的不同部件的情况下，低数字应标在灯具的铭牌上，而高数字应分别标在有关的部件上。
随灯具的产品说明书应包含各种灯具部件的IP数字。
普通灯具上IP20可不标。
2.3产品型号或型式序号:额定攻率或该灯具设计所用的灯泡型式的灯光数据,仅标出灯泡的功率还不够时,还标出灯泡的数量和型号。
钨丝灯的灯具应标出灯泡的最大额定功率和数量。
钨丝灯的灯具若有一个以上的灯座，则最大的额定功率的标记可以用以下形式：″Nxmax……W″,n为灯座的数量。
2.4适用于直接安装在普通可燃材料表面上灯具的符号。
2.5使用特殊灯泡的灯具,特殊灯泡的有亲友说明书:特殊是装有内启动装臵的或需外接触发器的高压钠的灯具,应标上符号。
2.6带有玻璃保护屏的灯具应如下标明:2.7标称频率(Hz)2.8工作温度:①线圈的额定最高工作温度t w(℃)；②电容器的额定最高工作t c(℃);③在正常工作的最高不利条件下,电源电缆和内部接线的绝缘材料在灯具内受到的最高温度,如果超过90℃时应标出。
欧洲LED日光灯EＮ标准————————————————————————————————作者: ————————————————————————————————日期:ﻩ标准EN60９29管狀熒光燈交流供電-－---電子鎮流器的性能要求歐洲標准EＮ60929１９92/６並包含: Ａ1/１9９5／０3Ａ２/1９96/08管狀燈﹑熒光燈﹑電氣鎮流器﹑交流﹑規格﹑啟動測試﹑操作測試說明摘要英文版﹕管狀熒光燈交流電源﹑電子鎮流器─性能要求（包括修訂本A1/１995和A2/1996)(ＩEC９29/1990﹑勘誤表/19９１﹑A1／19９5及A1/1996)目錄介簡條款1.範圍2.標準參考3.定義4.有關測試的一般說明5.標識6.一般規定7.啟動條件8.操作條件9.電路功率因數10.電源電流11.任何与陰极連接的引線最大電流12.電流波形13.電磁屏蔽14.音頻阻抗15.干路瞬時過壓16.異常條件的可操作性測試耐疲勞測試EＮ60９２8燈的配件—管狀熒光燈交流電子鎮流器燈的附件－----管狀熒光燈交流電子鎮流器一般安全要求目錄1.範圍2.標準參考3.定義4.一般要求5.有關測試一般說明6.分類7.標識第2部份:安全要求8.端子9.接地結構10.漏電距離及間隙11.防与帶電部件偶然接觸的保護12.防電擊保護13.耐吸濕性及絕緣14.電氣強度15.異常條件16.失效條件17.螺絲、載流部件及連接18.耐熱及防火19.防腐蝕附錄確定傳導部件是否是可引起電擊的帶電部件的測A 附錄確定傳導部件是否是可引起電擊的帶電部件的測試B 具有防過熱保護的電子鎮流器的特殊要求C 維持應急照明交／直流電子鎮流器的特殊附加要求D 高頻漏電流的測量ZＡ与歐洲標準相對應的國際版標準參考ＥN6１5４７普通照明使用設備—EMC抗擾度要求該歐洲標准EＮ６1５4７:19９５及其修訂A１:2000具有英國標準同樣的地位目錄前言1.範圍2.標準參考3.定義4.性能標準5.測試技術要求5.1.概述5.2.靜電放電5.3.無線電頻率電磁場5.4.電源頻率磁場5.5.瞬態5.6.注入電流5.7.浪湧5.8.壓降及中斷5.9.電壓波動6.使用測試規格6.1.概述6.2.非電子照明設備6.3.電子照明設備7.測試過程條件合格性評估能源之星能源之星住宅照明燈具的程序要求合作協約協約ＥＮ６1０00－３-3電磁兼容性(EMＣ)-－------第３-2部分：諧波電流限止(每相輸入電流≦1６A的設備)歐洲標准EN6100０-3-3﹕于1995具有與英國標准相同的地位。

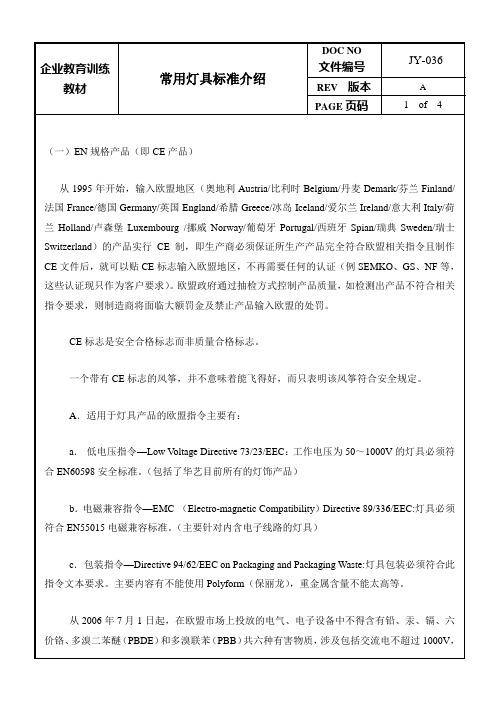

各种灯具标准及特殊要求简介1、CE产品从1995年起输入欧盟产品实行CE制，即生产商必须保证所生产产品完全符合欧盟相关指令且制作CE文件后就可贴CE唛出口欧盟，不再需要任何认证。
欧盟政府通过抽查方式控制产品质量，如检测出产品不符合相关指令，即制造商将面临处以大额罚金及禁止产品进入欧盟的处罚。
①．适用于灯具产品的欧盟指令主要有（注：有些产品除下列指令外，还需符合其它指令）A．低电压指令-Low Voltage Directive 73/23/EEC: 工作电压为50~1000V的灯具必须符合EN60598安全标准。
B、电磁兼容指令-EMC Directive 89/336/EEC: 灯具必须符合EN55015电磁兼容标准及其它如电流谐波、电压足失落等标准。
C．包装指令-Directive 94/62/EEC on packaging and packaging waste: 灯具包装必须符合此指令文本要求，主要内容有不能使用保利龙ployform,重金属含量不能太高等。
②．现行EN60598标准（常用部分）EN60298-1：2000 Luminaires-Part 1:General requirements and tests.它包含了工作电压为0~1000V灯具的所有安全要求及测试项目。
EN60598-2-1:1989 Specification for fixed general purpose luminaries指明EN60298-1中的哪些条款适用于一般目的的固定式灯具，同时说明该类灯具的某些特别要求。
EN60598-2-4:1998 Portable general purpose luminaries指明EN60298-1中的哪些条款适用于一般目的的移动式灯具，同时说明该类灯具的某些特别要求。
EN60598-2-6:1995 Luminaires with buil-in transformers or converters for filament Lamps指明EN60298-1中的哪些条款适用于带内置火牛灯具，同时说明该类灯具的某些特别要求。
1. 欧盟电磁兼容标准要求(EMC):EN55015,EN61000,EN61547；2. 灯具特殊要求标准（LVD）:EN 60598EN 60598-1 灯具第1部分:一般要求和试验EN 60598.1/A15-2002 灯具第1部分:一般要求和试验EN 60598.2.1-1989EN 60598.2.2-1997 灯具第2部分:特殊要求第2节:凹槽式灯具EN 60598.2.3-2003 灯具第2部分:特殊要求第3节:道路和街道照明用灯具EN 60598-2.4-1998 灯具第2部分:特殊要求第4节:便携式通用灯具(IEC 598-2-4-79+AMD 1-83+AMD 2-87修订)EN 60598.2.4/A3-1993 灯具第2部分:特殊要求第4节:便携式通用灯具(IEC 598-2-4-79+AMD 1-83+AMD 2-87修订)EN 60598.2.5-1998 灯具第2-5部分:探照灯的特殊要求EN 60598.2.6-1994 灯具第2部分:特殊要求第6节:白炽灯用带有插入变压器的灯具EN 60598.2.7-1989EN 60598.2.8-1997 灯具第2部分:特殊要求;第8节:手提灯EN 60598.2.9-1989EN 60598.2.10-2003EN 60598.2.17-1989EN 60598.2.17/A2-1991EN 60598.2.18-1994 具第2部分:特殊要求第18节:游泳池和类似用途的灯具EN 60598.2.19-1989EN 60598.2.20-1998 照明第2部分:特殊要求第20节:照明链1996 Modified + A1 1998EN 60598.2.20/PRA11-1997 照明第2部分:特殊要求第20节:照明链EN 60598.2.20/A11-1992 照明第2部分:特殊要求第20节:照明链EN 60598.2.22-1998 灯具第2-22部分:特殊要求应急照明用灯具EN 60598.2.22/A1-2003 灯具第2-22部分:特殊要求应急照明用灯具EN 60598.2.23-1996 灯具第2部分:特殊要求第23节:白热丝灯用备用低压照明系统EN 60598.2.24-1998 灯具第2-部分:特殊要求第24节:限制表面温度的灯具EN 60598.2.25-1994 照明设备第2部分:特殊要求第25节:医院和医疗保健中心临床用灯具灯具检验项目、技术要求及检验方法。
EN60598灯具欧洲安规标准一般要求与试验一:定义1 灯具LUMINAIRE凡是能分配,透出或转变一个或多个光源发出的光线的一种器具,并包括相应辅助部件.2 灯具的主要部件MAIN PART (OF LUMINAIRE)被固定在或直接吊挂在或直接安放在安装表面上的部件.3 普通灯具ORDINARY对带电部件提供保护,但没有特殊的IP等级.4 通用灯具GENERA不为专门目的设计的灯具.5 可调式灯具ADJUSTBLE通过铰链,升降装置,伸缩套管或类似装置可使灯具的主要部件旋转或移动的灯具.6 基本灯具BASIC LUMINAIRE最少量的部件装配而成的灯具,且符合各类灯具的要求.7 固定式灯具FIXED LUMINAIRE不能很方便地从一处移到另一处的灯具,既只能借助于工具才能移动或用于不易接触到之处.8 可移式灯具PORTABLE正常使用时,灯具连接电源后能从一处移到另一处.9 嵌入式灯具RECESSED LUMINAIRE制造厂指定完全或部分嵌入安装表面的灯具.10 额定电压RA TED VOL TAGE由制造厂规定的灯具电源电压.11 额定功率RA TED WA TTAGE设计灯具时规定的光源个数和光源的额定功率.12 不可拆卸的软缆或软线只有借助工具才能从灯具上拆卸的软缆或软线.13 带电部件LIVE PART在正常使用过程中,可能引起带电的导电部件.但中心导线应看做是带电部件.14 基本绝缘BASIC INSULA TION加在带电部件上提供防止触电的基本保护的绝缘.15 补充绝缘SUPPLEMENTARY除基本绝缘以外,当基本基本绝缘失效时为防止触电而提供的独立绝缘.16 双重绝缘DOUBLE INSULA TION由基本绝缘和补充绝缘组成的绝缘.17 加强绝缘REINGORCED INSULA TION应用在带电部件上的一种单一绝缘系统,它提供相当于双重绝缘的防触电保护等级. 180类灯具CLASS 0 LUMINAIRE依靠基本绝缘作为防触点保护的灯具.19I类灯具CLASS I LUMINAIRE灯具的防触电保护不仅依靠基本绝缘而且还包括附加的安全措施,即把易触及导电部件连接到设施的固定线路中的保护导线上,使易触及的导电部件在基本绝缘失效时不致带电.20II类灯具CLASS II LUMINAIRE防触电保护不仅依靠基本绝缘,而且具有附加安全措施,例如:双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施.21III类灯具CLASS III LUMINAIRE防触电保护依靠电源电压为安全特低电压(42V)SEL V,并且其中不含产生高于SEL V的电压的一类灯具.22额定最大环境温度RA TED MAXIMUM AMBIENT TEMPERA TURE 由制造厂规定的最高持续温度,在此温度中,灯具可处于正常情况下工作.23 镇流器BALLAST电感,电容或电阻,单个或组合成的一种器件,接入电源和一个或多个电灯之间,主要用于将光源的电流限制在规定的数值.24 电源电缆SUPPL Y CABLE与灯具连接的电缆,它是固定布线的一部分.25器具藕合器APPLRANCE COUPLER能使软缆任意连接到灯具的一种装置,它由两个部件组成一是带有插套的连接器,它是连接电源的软缆组成整体或附属于其上的一部分,另一是带有插销的器具插座,它是与灯具结合的一部分或固定在灯具上.26 外部接线EXTERNAL WIRING通常指在灯具外部且附带在灯具上的布线.注:外部接线的全长,除灯具外部的一部分还包括进入灯具内部的一部分.27 内部接线INTERNAL WIRING通常指灯具内部且附带在灯具上的接线,它形成外部接线或电源电缆的接线端子与灯座,开关和类似部件的接线端子之间的连接.注:内部接线的全长未必就只是在灯具内部.28普通可燃材料NORMALLY FLAMMABLE MA TERIAL材料的引燃温度至少为200 Cº,并且在此温度时该材料不致变形或强度降低.例如:木材和厚度大于2MM的以木材为基质的材料.29易燃材料READILY FLAMMABLE MATERIAL普通可燃材料和非可燃材料以外的一种材料.例如:木纤维和厚度小于2MM以木料为基质的材料.30 非可燃材料NON-COMBUSTIBLE MATERIAL不能助燃的材料.注:本标准意义中,如金属,灰浆,和混凝土可以任为是非可燃材料.31可燃材料FLAMMABLE MA TERIAL不能满足第13.3.2条灼热丝实验要求的材料.32 安全特低电压(SEL V) SAFETY EXTRA-LOW VOL TAGE在通过诸如安全隔离变压器或有隔离线圈的转换器与供电干线隔离开来的电路中,在导体之间或在任何导体与接地之间,其电压不超过50V.33工作电压WORKING VOL TAGE在开路条件下或正常工作时,在额定电源电压下,任何绝缘体两端可能产生的最高均方根电压,瞬间可忽略.34定型实验TYPE TEST对定型实验样品的一次或一系列实验,其目的是检验某一给定产品的设计是否符合有关标准的要求.35定型实验样品TYPE TEST SAMPLE由制造厂或可靠经销商提供的用于定型实验目的的一个或多个相似元件组成的样品.36接线端子TERMINAL灯具或部件中的一部分,用它来与导体进行电器连接.37接线端子座TERMINAL BLOCK在绝缘基座或壳体上面或内部安装有一个或多个接线端子的结合体,以便于导体的互连.38启动器STARTER一种启动装置它通常用于荧光灯,提供电极必要的预热,它与镇流器的串联阻抗配合起来产生一个冲击电压施加于灯上使灯启动.39安装表面MOUNTING在正常使用时,可以采取任何方式将灯具附着,悬吊,坐落或安置在上的,用于支承灯具的建筑,家具或其它结构的那个部分.40半灯具SEMI-LUMINAIRE类似于自镇流灯炮,但设计为使用可替换的光源或启动装置的器件.41自镇流灯泡SELF-BALLASTED LAMP包含灯和与之结合的光源已及为光源启动和稳定工作必须的附加元件的器件,它不被破坏是不能拆卸的.42电源插座安装式灯具MAINS SOOKET-OUTLET-MOUNTED LUMINAIRE 灯具附带整体插头既用作安装有用作电源连接.结构一, (导线管)走线槽(导线管)应光滑,去处刃边,毛口,毛刺和类似可能磨损导线绝缘层的东西,如:金属螺钉之类的东西不得凸伸到导线管内.二, 灯座(灯头)在更换光源过程中易受到旋转作用的灯座,合格性用目视和用施加不超过以下扭矩,历时1MIN试图使锁定的螺纹机械连接松动来检验:E40灯座 4.0N.M E26.E27和B22灯座 2.0N.M E14和B15灯座(除烛型) 1.2N.M E14和B15烛型灯座次 1.2N.M E10灯座次0.5N.MG5灯座 1.5N.M G13灯座 3.0N.M 对于按钮开关,固定装置受到的扭矩不超过0.8N.M三, 机械强度A 恶劣条件下使用的固定式和可移式灯具(非手提式)三个灯具样品中的一个,应承受三次单一的冲击,冲击点应在通常暴露表面上可能最薄弱处,样品不带灯泡,安装在坚固的支承面上.冲击由ǿ50MM,重0.51KG的钢球从H1.3M处下落产生能量为6.5N.MB 室外的灯具三个样品应冷却到-5±2ºC,并维持3H,承受上述冲击实验.C 恶劣条件下使用的可移式灯具(手提式)将灯具从离水泥地面包1M高处跌落4次,每次绕它的轴线旋转90º,实验应取下灯泡,但若有保护玻璃不取下,承受上述两条实验后不应有危及安全和使用的损坏,保护部件不应松动.D 螺钉，连接件灯具不同不见之间的螺纹和其它固定连接件，在正常使用中可能出现的扭矩，弯曲应力，振动等时，不应松动。
