泉盛TG-K4AT_UV对讲机说明书(中文)

功能快捷键操作流程功能快捷键操作流程功能快捷键操作流程功能快捷键操作流程【注意】1. 2.本机型具有双频显示功能，在频率模式下可以同时显示两个不同的接收和发射频率，信道模式下可以同时显示不同的两个信道的信道频率的相关参数。

在频率或信道模式下,主信道A和副信道B按AB键进行,“▲”指示符指在主信道A上，所有操作都是针对主信道A进行,如 “▼”指在副信道上，则所有的操作都是针对副信道进行。

功能操作及说明（以下设置说明都不带语音提示）静噪等级设置（SQL）——菜单0此功能可选择对讲机信号达到什么信号强度时能使静噪打开或关闭.操作步骤如下：3、再按▲或▼键选择静噪等级本机设有（0～9）10个级别，（0）为最低级别，（9）为最高级别4、设置完成后按MENU键确认，再按PTT或EXIT键恢复到待机状态。

【注意】静噪等级选择过高可能造成信号微弱时不能有效接收，选择过 低会受到噪声或其它无关信号的干扰。

功能快捷键操作流程功能快捷键操作流程步进频率设置（STEP）——菜单1此功能可以选择您对讲机所要设置的频率相对应的步进频率。

操作步骤如下：3、再按▲或▼键选择频进频率，本机共有2.5/5.0/6.25/10.0/12.5/25.0KHZ五种步进频率可供选择4、设置完成后按MENU键确认，再按PTT或EXIT键恢复到待机状态。

【注意】在信道模式下，此项功能设置无效。

发射功率设置（TXP）——菜单2此功能可以选择本机发射输出功率的大小。

操作步骤如下：3、按MENU键再按▲或▼键选择，HIGH为高功率5W，LOW为低功率1W，4、设置完成按MENU键确认，再按PTT或EXIT键恢复到待机状态。

【注意】选择高功率可提高本机的通话质量，低功率可降低辐射和电池电量的损耗。

在信道状态下，可以按快捷键“#” 键进行高低功率转换。

（详见菜单55）省电模式设置（SAVE）——菜单3此功能主要是对讲机在守候时设置的省电方式。

操作步骤如下：共有5 种模式 ①OFF：关闭，②1：1，③1：2，④1：3，⑤1：41:1概念就是1 秒工作，1 秒省电，1：2就是1 秒工作，2秒省电以此类推。

泉盛大金刚、美洲豹简单使用手册1。

天线旁边是开关旋钮同时也是音量旋钮，记着不要光开一下，音量至少要开到中间，曾碰到车友听到“开机”声就不转了，结果音量在最小位置，听不到声音；2。

主要键说明：功能键F；数字键123。

；*#；ABCD；退出键E3。

主要操作（1）：按住E键开机，自动清除；借了人家的手台，调来调去搞不出来，就用这招，用完后自动回复到全频状态，接着输入车队频率（如乐乐车队433。

300）中间的点不要输，就输433300，OK了。

慎用，会把机主存的信道信息清除。

主要操作（2）：F+1(PS:就是先按功能键F再按1,有人这也看不懂)，多次按功能键+1，手台会在“全频(大数字显示频率)”“频率+频道(大数字显示频率小字显示频道)”“频道(显示CH-??)”三种模式间切换，在全频模式就可以输入车队频率就可以了；主要操作（3）：常用的频率就可以把它存在频道里（就跟电视机一样），在频道模式中按A和B可以上下选择存好的频道,存频道操作:按F+1切换到"全频"状态,输入频率,按#,这时小字在闪,按A或B上下选择要存的频道,再按C就存好了;我存的频道是2--433。

300乐乐车友会3--434。

800 19楼拉风6 4--465。

*** 西湖交警5--464。

*** 江干交警4。

通话时握手台方式：键盘对掌心，右手大拇指按住侧面通话键（较大的按钮），嘴巴对住右手虎口，贴近对讲机讲话，用正常说话音量与语速，说话完毕记住松开通话按钮。

某人的手台频道：1到6频道是杭州拉风频道1频道433.300（偶们的）2频道433.5003频道433.8004频道434.0005频道434.5006频道434.8007频道大众车友会434.7008频道伊路凯歌车友会438.9009频道空10频道空(以下是交通警察频道)11频道464.72512频道464.80013频道464.82514频道465.60015频道469.725泉盛大金刚、美洲豹简单使用手册1。

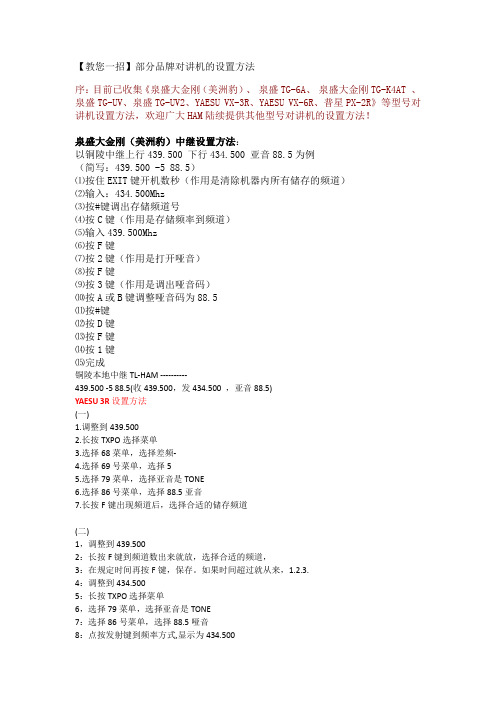

【教您一招】部分品牌对讲机的设置方法序：目前已收集《泉盛大金刚（美洲豹）、泉盛TG-6A、泉盛大金刚TG-K4AT 、泉盛TG-UV、泉盛TG-UV2、YAESU VX-3R、YAESU VX-6R、普星PX-2R》等型号对讲机设置方法，欢迎广大HAM陆续提供其他型号对讲机的设置方法！泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：434.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入439.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

如果时间超过就从来，1.2.3.4：调整到434.5005：长按TXPO选择菜单6，选择79菜单，选择亚音是TONE7：选择86号菜单，选择88.5哑音8：点按发射键到频率方式,显示为434.5009：按F键出现频道后，选择同样的频道。

长按发射键不放，按F键保存发射频率泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成PX-2R中继的设置方法（以铜陵中继为例）1、按VF0键进入频率模式；2、用数字键直接输入上行频率439.500；3、按F+4进入差频设置；4、用ENT确认键进入；5、用旋钮选择正负差或0（选择-）；6、按ENT键保存选定的正负差或0；7、按VFO两遍保存；8、按F键，用旋钮旋到14；9、按ENT键确认进入，再用旋钮旋到所需的频差（-5）；10、按ENT键确认，再按两次VFO保存；11、按F+0进入亚音，按四次ENT键调亚音（88.5），调好亚音后按ENT键确认，再按两次VFO键；12、按F+MR选择要保存到的频道，再按MR键保存。

对讲机使用说明及注意事项使用说明：１、对讲机分四个部分组成分别为：天线、机身、电池和佩带扣。

２、在对讲机机身右上方有两个旋钮，分别是开关音量旋钮和频道调节旋钮。

使用时先旋动开关音量旋钮做开机动作，再将频道旋钮调节到规定的通讯频道。

３、要进行通讯时，先按住通话键（在call机的左上方）再进行通话，通话结束后松开通话键即可。

４、想要了解对讲机的音量状况及是否电量充足时，可按试音键（在call 机左上方的通话键下方）进行了解。

５、在对讲机右侧有两个耳麦的卡侬头插口。

使用时把耳麦的卡侬头插入插口即可。

注意卡侬头的插法大头在下、小头在上。

切记不要插错。

６、在开关音量旋钮和频道调节旋钮中间有个信号灯。

如发现信号灯红灯闪烁不定时，为对讲机没电现象，请及时更换电池。

正常电量亮绿灯。

７、在更换电池时，要先关机再进行更换动作。

换电池的方法为先按住对讲机底座的电池卡簧在将电池向下推，电池就可以拿下来了，在将新电池装上即可。

注意事项：１、人员在使用对讲机时，需用手掌握住机身，切不可只用手掐住对讲机天线，以免造成天线的折损。

(所有佩戴CALL机者均需佩戴CALL 咪)２、人员在使用对讲机时，切不可随意拆卸对讲机天线，以免造成收讯针的损坏。

３、人员在使用对讲机时，严禁旋钮、弯曲天线，以免造成天线与机身的接触不良。

４、人员在使用对讲机时，不可频繁按试音键，以免造成对讲机的耗电及干扰通讯。

５、人员在使用对讲机时，不可长时间按通话键，应注意对讲机的使用频率，如通话时间过长可用电话联系，以免造成占频现象。

６、在更换对讲机电池时要先关机在进行更换，切不可不关机就更换电池而造成对讲机不正当的损耗。

７、人员在使用对讲机时，不可将电池拆开或投入火中，造成电池的损耗及爆炸现象。

８、对讲机的电池应循环使用或适当处理。

９、对讲机电池充电应使用认可的充电器，避免给电池造成损坏或短路。

泉盛大金刚TG-K4AT一、显示状态切换：按黄色功能键、按1，显示频率（全频）-显示频道-同时显示频率和频道。

反复操作，在三种状态之间切换。

（注意：知道如何调到全频状态，在实际使用中非常重要！）二、设置中继：一般中继有三个参数：以使用方为准，有接收频率、发射频率、亚音。

接收频率为收听时的频率，发射频率为按住发射键，对外发射的频率。

例如：铜陵中继，接收439.500 发射434.500 亚音88.5，亚音一般为发射亚音，1、切换到全频状态，按F键，再按数字1 键2、输入439.500，如右下角显示QT，可通过功能键、去掉QT（亚音），输入完毕后屏幕显示439.500 下边有个H。

然后按#、右上角频道号闪烁，通过A或B选择要存储的频道，我们选01，按C，此步骤操作目的是将439.500 作为接收频率存储到CH01。

3、输入434.500，按功能键、屏幕下边显示QT（亚音）标志；按功能键、屏幕显示亚音频率，通过A或B选择调整到88.5后按EXIT，回到“434.500”同时下边显示H 和QT，按#，频道号闪烁，通过A或B选择刚才我们接收存储的频道“01”，按D，发射频率存储完毕。

按上述操作（1）方法切换到同时显示频率和频道号状态，通过A或B选择到刚才存储的频道CH01，屏幕同时显示439.500 。

中继设置完毕。

可通过按住发射键来检测是否正确设置，按住发射键时，屏幕应显示发射频率 434.500和QT标志，松开后恢复到439.500 ，设置成功。

泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：4349.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入434.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

泉盛大金刚TG-K4AT一、显示状态切换：按黄色功能键、按1，显示频率（全频）-显示频道-同时显示频率和频道。

反复操作，在三种状态之间切换。

（注意：知道如何调到全频状态，在实际使用中非常重要！）二、设置中继：一般中继有三个参数：以使用方为准，有接收频率、发射频率、亚音。

接收频率为收听时的频率，发射频率为按住发射键，对外发射的频率。

例如：铜陵中继，接收439.500 发射434.500 亚音88.5，亚音一般为发射亚音，1、切换到全频状态，按F键，再按数字1 键2、输入439.500，如右下角显示QT，可通过功能键、去掉QT（亚音），输入完毕后屏幕显示439.500 下边有个H。

然后按#、右上角频道号闪烁，通过A或B选择要存储的频道，我们选01，按C，此步骤操作目的是将439.500 作为接收频率存储到CH01。

3、输入434.500，按功能键、屏幕下边显示QT（亚音）标志；按功能键、屏幕显示亚音频率，通过A或B选择调整到88.5后按EXIT，回到“434.500”同时下边显示H 和QT，按#，频道号闪烁，通过A或B选择刚才我们接收存储的频道“01”，按D，发射频率存储完毕。

按上述操作（1）方法切换到同时显示频率和频道号状态，通过A或B选择到刚才存储的频道CH01，屏幕同时显示439.500 。

中继设置完毕。

可通过按住发射键来检测是否正确设置，按住发射键时，屏幕应显示发射频率434.500和QT标志，松开后恢复到439.500 ，设置成功。

泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：4349.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入434.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

泉盛TG-UV2使用说明书泉盛 TGUV2 使用说明书一、产品概述泉盛 TGUV2 是一款性能出色、功能丰富的对讲机，适用于多种场景，如户外探险、业余无线电通信等。

它具有坚固耐用的设计、清晰的通信质量和便捷的操作方式，为用户提供可靠的通信保障。

二、外观及按键介绍1、天线：用于接收和发射信号，确保良好的通信效果。

2、显示屏：显示频道、频率、信号强度等相关信息。

3、电源键：长按可开机或关机。

4、音量调节键：用于调整通话音量大小。

5、频道选择键：可快速切换不同的频道。

6、功能键：用于进入各种设置菜单和功能选项。

三、电池安装与充电1、电池安装打开电池仓盖。

将电池按照正确的方向插入电池仓，确保接触良好。

关闭电池仓盖。

2、充电使用配套的充电器，将充电器插头插入对讲机的充电接口。

将充电器连接到电源插座上，充电指示灯亮起表示正在充电。

充电完成后，指示灯熄灭。

四、开机与关机1、开机确保电池已安装且电量充足。

长按电源键，直到显示屏亮起，对讲机开机。

2、关机长按电源键，直到显示屏关闭，对讲机关机。

五、频道设置1、手动选择频道按频道选择键，切换到您想要使用的频道。

2、存储频道进入设置菜单，选择“频道存储”选项。

输入您想要存储的频率和相关信息。

选择存储位置，完成频道存储。

六、频率设置1、进入频率设置模式按功能键进入设置菜单，选择“频率设置”选项。

2、输入频率使用数字键输入您想要的频率。

3、保存频率输入完成后，确认保存设置。

七、发射与接收1、发射按下通话键（PTT 键），对着麦克风讲话，讲话时保持麦克风与嘴的距离适中，声音清晰。

松开通话键，结束发射。

2、接收当有其他对讲机发射信号时，您的对讲机将自动接收并通过扬声器播放声音。

八、静噪功能静噪功能用于减少背景噪音，您可以根据实际环境调整静噪等级，以获得清晰的通信效果。

九、监听功能监听功能可让您在不发射信号的情况下监听当前频道的活动，方便了解通信情况。

十、扫描功能扫描功能可自动搜索可用的频道，帮助您快速找到活跃的通信频道。

福建省信息化局（省无线电管理办公室）友情提醒购买、使用本设备属于设置使用无线电台（站）的行为，必须依法办理设台审批手续，领取无线电台执照。

在使用设备过程中，应当按照电台执照核定的项目工作。

擅自设置使用无线电台（站）、干扰无线电业务、不按核定项目工作以及其他违反无线电管理法规的行为，由无线电管理机构给予行政处罚。

严重的无线电违法行为，还可能触犯《刑法》第288条或《治安管理处罚法》第28条，将被处以三年以下有期徒刑、拘役或者管制，并处或者单处罚金的刑事处罚或者由公安机关处以拘留的行政处罚。

鸣谢！感谢您惠购。

我们相信这台易于使用的对讲机将给您带来可靠的通讯。

采用了最先进的技术，我们深信本产品的质量和功能将会令您感到满意。

是具有优良设计和先进持术的产品．下列建议将帮助您履行保修条款中的义务，了解和认识使用对讲机的安全性。

请将对讲机及其所有部件和配件放在小孩子接触不到的地方。

请不要试图拆开对讲机,非专业人员对对讲机的处理可能会造成损坏。

请使用本公司配套的电池组及充电器,以免损坏对讲机。

请使用本公司配套的天线,以免缩短通讯距离。

请不要将对讲机长时间暴露于阳光下,或放在过热的地方。

请不要将对讲机放在有灰尘或潮湿的地方。

请不要用烈性化学制品,清洗剂或强洗剂清洗对讲机。

未安装天线时,请不要发射。

如果发现对讲机发出异味或烟雾,请立即关断对讲机的电源,并且从对讲机取下电池组,并请与泉盛经销商联络。

使用前注意事项主要特点UHF/VHF双段接收.发射FM收音机功能（65-108）大屏幕点阵LCD显示高效锂电池.智能充电器电脑编程快捷菜单操作模式紧急报警呼叫功能高.低功率输出选择静噪等级设置多种省电功能选择语音报号（中.英文选购）提示音开关频率.信道双显示信道名称编辑信道储存设置频率.信道模式转换LCD背光灯颜色多选择背光自动关闭选择时间VOX声控发射功能频率.信道双守侯有线复制接收.发射信令单独设置自动信令搜索差频及频差方向设置多种步进频率遇忙禁发发射限时信道号.信道频率.信道名称多种显示方式多种扫描功能选择信道扫描添加宽窄带选择上.下信道转换发射1750信号中转台转发证实功能自动键盘锁可储存128个信道储存信道删除功能恢复初始化设置双音多频（DTMF）信号身份码及发码设置（PTT-ID）信令信息码倒频工作功能目录0102-03040405060708-101112-1717-424344-4647整机配件充电须知(一)(二)装/卸电池组安装天线安装皮带夹/另购的耳机本机示意图LCD显示屏基本操作菜单快捷设置功能快捷键操作流程功能操作及说明CTCSS亚音频表DCS亚音数码表技术指标整机配件随带的附件随机附件表请小心从包装箱内取出对讲机。

泉盛TG-UV2 的简单设置泉盛TG-UV2 说明书写的看起来专业但不够直观实用，一般人不好理解。

1、此款对讲机为双守候机型，因而开机后，屏幕上会显示两个通道（注：而非信道），此时会有两种情况：a、一个向下的小箭头会显示在某一通道的前面，在上面，说明上面为主通道，在下面，，说明下面为主通道，b、在屏幕的上部中间显示“DW”，表示上下两通道不分主、次，为双守候模式;2、此款对讲机一共有3种显示模式：a、信道显示模式b、频率显示模式c、双守候模式在以上a、信道显示模式和b、频率显示模式下，都可以改变为c、双守候模式：按“F”“9”，屏幕上部中间位置会显示“DW”，表示现在为两通道双守候模式，重复如上操作，则取消双守候模式【设置对讲机时，应该只针对a、信道显示模式和b、频率显示模式来进行操作】;3、信道显示模式一共有三种情况：a、CH，上下均为信道号：即上下都显示为“CH--信道号（数字）”b、FR，上下均为信道号+频率：即上下都显示为“M 信道号（数字）频率”c、NA，上面显示为“M 信道号（数字）名称”，下面显示为“CH--信道号（数字）”在信道显示模式【注：非频率显示模式】，按“F”“0”“5”，屏显“DSP.**”，此时按上下键，可以按上面的提示选择信道的三种不同显示模式; 4、在信道显示模式，可以编辑主信道的名称（注：信道名称初始默认为空）按“F”“BAND”进入信道名称编辑状态，此时，可以看到信道号和跳动的小横线，使用“向上键”“向下键”选择字符，按“BAND”进入下一字符的编辑，编辑完成后，按“MR/VFO”确认并自动恢复到待机状态。

【注；信道名称共6位，由（A-Z)26个字母，（0-9）10个阿拉伯数字和（+）（-）（*）（/）4个字符任意组合】;5、频率显示模式两通道中的任何一个通道显示为“F0 频率”（F0可以为F1、F2、F3、F4），此时即为频率显示模式，该通道可以称为频率通道；6、对某一通道进行信道显示和频率显示转换按“MR/VFO”，主通道会在信道显示和频率显示之间转换；7、在频率显示模式下，按“BAND”，可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率通道数（F0-F4，共5个通道）；8、在频率显示模式下，按数字键，可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率，按“向上键”“向下键”也可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率；9、在频率显示模式下，在上面的情况下，可以将新的频率进行存储，按“F”“MR/RFO”，屏幕显示“SAV**H”,按“向上键”“向下键”选择信道号，后按“MR/RFO”，屏幕显示“SAVE?”，再按“MR/RFO”，确认存储；10、按“MAIN”键，可以移动小箭头在上下通道间移动，改变主通道；11、按“F”后，再按“9，DW”，屏幕上部中间位置会显示“DW”，表示现在为两信道双守候状态，重复如上操作，则取消双守候状态；12、功率选择重复按“F”“1”，可以在高中低三档对讲机发射功率间轮换，对应的屏幕右上方显示“H”“M”“L”；13、键盘锁定：按住F键2秒以上，键盘锁定，再按住F键2秒以上，键盘解锁；14、该对讲机有199个信道，每个信道有各自对应的频率；1.本机的按键音要靠写频线软件来关闭2.改频：关机，同时按住PTT和MON开机，3秒后听到“滴滴”两声松开按键。
