微机控制全自动水泥压力试验机功能特点与配置有哪些

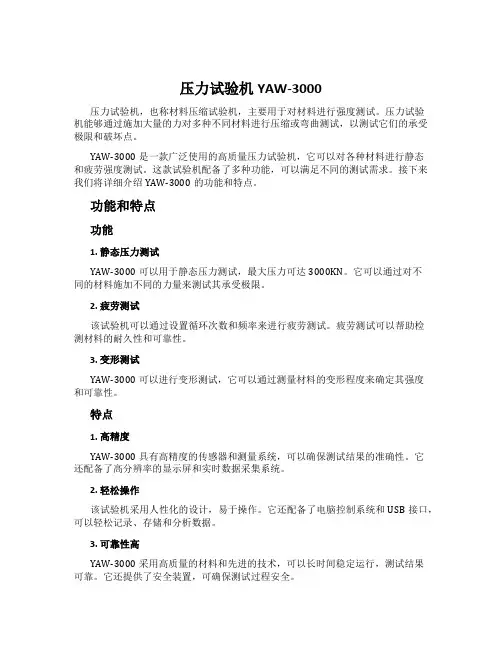

压力试验机YAW-3000压力试验机，也称材料压缩试验机，主要用于对材料进行强度测试。

压力试验机能够通过施加大量的力对多种不同材料进行压缩或弯曲测试，以测试它们的承受极限和破坏点。

YAW-3000是一款广泛使用的高质量压力试验机，它可以对各种材料进行静态和疲劳强度测试。

这款试验机配备了多种功能，可以满足不同的测试需求。

接下来我们将详细介绍YAW-3000的功能和特点。

功能和特点功能1. 静态压力测试YAW-3000可以用于静态压力测试，最大压力可达3000KN。

它可以通过对不同的材料施加不同的力量来测试其承受极限。

2. 疲劳测试该试验机可以通过设置循环次数和频率来进行疲劳测试。

疲劳测试可以帮助检测材料的耐久性和可靠性。

3. 变形测试YAW-3000可以进行变形测试，它可以通过测量材料的变形程度来确定其强度和可靠性。

特点1. 高精度YAW-3000具有高精度的传感器和测量系统，可以确保测试结果的准确性。

它还配备了高分辨率的显示屏和实时数据采集系统。

2. 轻松操作该试验机采用人性化的设计，易于操作。

它还配备了电脑控制系统和USB接口，可以轻松记录、存储和分析数据。

3. 可靠性高YAW-3000采用高质量的材料和先进的技术，可以长时间稳定运行，测试结果可靠。

它还提供了安全装置，可确保测试过程安全。

应用领域YAW-3000可广泛应用于石油、化工、机械、建筑等领域。

通过测试材料的强度和可靠性，它可以帮助企业提高产品质量，降低生产成本。

在石油和化工行业，YAW-3000可以用于测试各种金属、非金属和化学制品。

在建筑和机械领域，它可以测试各种建筑材料、钢材和工艺品。

结论总之，YAW-3000是一款高质量的压力试验机，具有多项功能和特点。

它可以帮助企业提高产品质量，降低生产成本，是各种领域的理想测试工具。

混凝土压力机型号及性能一、引言混凝土压力机是建筑工程中常见的一种机械设备，主要用于加工混凝土制品。

该设备可分为手动和自动两种类型，其结构和功能都有所不同。

本文主要介绍混凝土压力机的性能和型号。

二、混凝土压力机的性能1. 功率混凝土压力机的功率是指其电机的额定功率，一般在1.5-22kW之间，根据不同压力机的型号和用途会有所不同。

2. 压力混凝土压力机的压力是指其压力头的压力，一般在10-300T之间，根据不同压力机的型号和用途会有所不同。

3. 工作台面积混凝土压力机的工作台面积是指其工作台的面积，一般在300*300-1500*1500mm之间，根据不同压力机的型号和用途会有所不同。

4. 工作台最大行程混凝土压力机的工作台最大行程是指其工作台可以向上或向下运动的最大距离，一般在50-500mm之间，根据不同压力机的型号和用途会有所不同。

5. 机器重量混凝土压力机的机器重量是指其整个设备的重量，一般在500-10000kg之间，根据不同压力机的型号和用途会有所不同。

6. 机器尺寸混凝土压力机的机器尺寸是指其整个设备的长度、宽度和高度，一般在1000*800*1500mm-2000*1500*3000mm之间，根据不同压力机的型号和用途会有所不同。

三、混凝土压力机的型号1. JZC型混凝土压力机JZC型混凝土压力机是一种手动型混凝土压力机，主要用于制作各种混凝土制品，如砖块、墙板、排水管等。

该型号的压力为10T，工作台面积为400*400mm，工作台最大行程为100mm，机器重量为800kg，机器尺寸为1500*1200*2000mm。

2. QTJ4-26型混凝土压力机QTJ4-26型混凝土压力机是一种半自动型混凝土压力机，主要用于制作各种混凝土制品，如砖块、墙板、排水管等。

该型号的压力为26T，工作台面积为700*540mm，工作台最大行程为200mm，机器重量为3500kg，机器尺寸为2400*2000*2700mm。

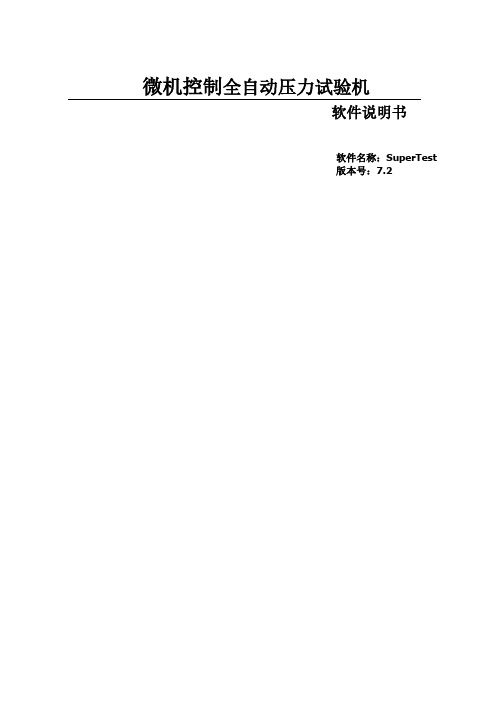

微机控制全自动压力试验机软件说明书软件名称：SuperTest版本号：7.2目录1.简介 (4)1.1.系统简介 (4)1.2.软件简介 (4)1.3.软件安装 (4)2.界面功能 (6)2.1.菜单 (6)2.1.1.用户操作 (6)2.1.2.用户注销 (7)2.1.3.高级参数 (8)2.1.4.软件激活 (8)2.1.5.硬件测试................................................................................................. 错误!未定义书签。

2.1.6.报表设置 (8)2.1.7.控制方式 (11)2.2.工具栏 (11)2.2.1.试验类型选择 (11)2.2.2.试验选择 (12)2.2.3.报告 (13)2.2.4.力值校准 (15)2.2.5.力值检定 (16)2.2.6.定荷 (16)2.2.7.结束一组 (17)2.2.8.退出 (17)2.3.示值显示栏 (17)2.3.1.载荷 (17)2.3.2.强度 (18)2.3.3.速度 (18)2.4.试验参数区 (18)2.4.1.试验（件）编号 (18)2.4.2.应力速率（加载速率） (18)2.4.3.试样（件）块数 (19)2.4.4.是否连续试验 (19)2.4.5.延时时间 (19)2.5.试验结果区 (19)2.6.控制按钮区 (19)2.7.加载曲线图 (20)2.8.状态栏 (20)3.试验 (21)3.1.启动系统 (21)3.2.选择试验类型 (25)3.3.选择试验 (25)3.4.填写参数 (25)3.5.运行试验 (25)3.6.观察试验过程 (26)3.7.完成试验 (26)3.8.查询与打印 (26)3.8.1.查询 (26)3.8.2.表头设置 (26)3.8.3.打印设置 (26)3.8.4.查看试验详细结果 (26)3.8.5.打印及预览 (26)4.校准及检定 (27)4.1.校准主界面简介 (27)4.1.1.工具栏 (27)4.1.2.示值显示栏 (29)4.1.3.校准结果 (29)4.1.4.加载曲线 (29)4.1.5.检测参数 (29)4.2.校准流程 (30)4.2.1.开始校准 (30)4.2.2.校准 (30)4.2.3.设定校准结果 (31)4.2.4.打印校准结果 (31)5.高级参数 (32)5.1.界面说明 (32)5.2.基本参数 (33)5.3.阀参数 (33)5.4.PID控制参数 (34)5.5.传感器校准值 (34)6.常规问题解答 (47)1.简介1.1. 系统简介系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。

微机控制水泥压力试验机操作规程范本一、试验机的准备工作1. 将试验机摆放在平整稳固的地面上，确保试验机的稳定性。

2. 接通试验机的电源，并检查电源是否正常。

3. 打开主控板上的电源开关。

4. 检查试验机的液压系统，确保液压系统正常运行，并检查液压油的油位是否充足。

5. 确保试验机的仪表、传感器等设备正常。

二、试验机的操作步骤1. 打开试验机的控制面板，进入试验机的操作界面。

2. 在操作界面中选择所需的试验模式，包括压力试验、强度试验等。

3. 按照试验标准要求设置试验参数，如试验压力、试验时间等。

4. 调节试验机的活塞位置，使其与试样接触，并确保试样正确安装在试验机上。

5. 点击开始按钮启动试验机，开始进行试验。

6. 在试验过程中，监测试验机的压力变化情况，并记录数据。

7. 当试验达到设定的停止条件或试验时间到达时，点击停止按钮，试验机停止运行。

8. 关闭试验机的电源和液压系统。

清理试验机表面的杂物，确保试验机的干净整洁。

三、试验结束后的处理1. 将试验数据保存到计算机或其他媒介上，以备后续分析和处理。

2. 清理试验机的试样和试验台面，清除试样残留物，并保持试验机的清洁卫生。

3. 检查试验机的各部件，如传感器、活塞等是否正常，并及时进行维护保养。

4. 关闭试验机的控制面板，断开试验机的电源。

5. 将试验机恢复到待机状态，以便下次使用。

总结以上为微机控制水泥压力试验机操作规程的范本，操作时应严格按照规程进行，确保试验机的安全性和试验结果的准确性。

同时，需根据具体的试验机型号和试验要求进行相应的调整和操作。

压力试验机使用说明一、压力试验机主要用途及功能主要用于砖、水泥胶砂及混凝土等建筑材料的抗压强度试验，也可用于其他材料的力学性能试验。

http:本机采用液压加荷、电子测力、具有负荷数字显示和负荷最大值保持以及断电数据保护等功能。

试验数据自动处理，并打印出试验报告。

二、压力试验机主要技术参数1最大试验力2000KN2量程及测量范围0~2000KN±1%3示值相对误差4承压板尺寸320mm*260mm5上下压板最大间距320mm6活塞最大行程40mm￠250mm7活塞直径8液压泵额定压力40Mpa三相0.75KW9电源功率10外形尺寸(长*宽*高)960mm*480mm*1285mm约800kg11净重三、压力试验机主要结构本机主要由主机、液压系统和测力单元等组成。

1、主机主要由上梁、立柱、调节丝杠及手轮、承压板、油缸和活塞等组成。

丝杠末端与上压板间装有活动球座，操作时当上压板底面与试件顶面接触后，能自动适应试件高度方向的细微倾斜度，使两平面互相接触全面，从而使度件受力均匀。

根据试件大小，可转动手轮和丝杠，以适当调节试验空间。

下压板顶面上刻有定位线框，便于将试件放置在中心位置。

2、液压系统由液压泵、送油阀、回油阀、油箱、滤油器及油管等组成。

液压泵为轴向五柱塞超高压泵，由电动机直联驱动，送油阀上设有安全阀，过载是可溢流，起安全作用。

操纵送油阀手轮，可调节油缸进油量，以达所需加荷速率。

打开回油阀，可使油缸内和油泵来的油全部流回油箱。

3、测力单元主要包括测控系统、打印机和压力传感器等。

(详见所附《RFP-03智能测力仪使用说明书》4、电气系统客服：由电动机、启动按钮、停止按钮、交流接触器、熔断器等组成。

四、压力试验机安装与调试本机应水平安装在稳固的基础上，水平度为。

试验机离墙距离应不小于0.8m，周围应有足够的检验所需的活动范围和通道，四只地脚螺(M10*300)应采用二次灌浆以确保螺栓埋没位置准确。

1 压力试验机 NYL-300D 台 1 微机控制恒加载可选压力试验机 NYL-300 台 1抗折抗压试验机 TYE-300B 台 1压力试验机 NYL-300A 台 1全自动压力试验机 TYE-3000 台 1 微机2 压力试验机 NYL-2000 台 1 一级精度可选压力试验机 TYE-2000A 台 1 液晶显示、打印压力试验机 TYE-2000B 台 1 液晶显示、打印压力试验机 TYE-2000C 台 1 一级精度，单片机恒加载压力试验机 TYE-2000E 台 1 一级精度，微机控制，恒加载压力试验机 TYE-3000 台 1 微机控制恒加载3 电动抗折试验机 DKZ-5000 台 1水泥抗折试验机 TYE-6 台 1水泥抗折试验机 TYE-6A 台 14 水泥混凝土标准养护箱 SHBY－40A(B) 台 15 混凝土加速养护箱 HJ-84 台 16 混凝土标准养护室全自动温湿控制仪 BYS-II 台 17 养护室加湿器台 28 振动台1×1 台 1可选混凝土试验用振动台 ZH.DZ-80 台 1 电磁铁固定试模9 砼弹性摸量测定仪 TM-Ⅱ 台 110 混凝土拌合物含气量测定仪 HC-7L 台 1可选混凝土拌合物含气量测定仪 LA-316 台 111 混凝土贯入阻力测定仪 HG-80 台 112 数显混凝土拌合物维勃稠度仪 HCY-A 台 113 水泥胶砂搅拌机 JJ-5 台 1 国家新标准14 水泥胶砂振实台 ZT-96 台 1 国家新标准15 水泥净浆搅拌机 NJ-160A 台 116 雷氏沸煮箱 FZ-31A 台 117 雷氏夹测定仪 LD-50 台 118 雷氏夹 LJ-175 台 119 雷氏夹托架台 120 雷氏夹附件套 121 标准稠度及凝结时间测定仪新标准台 1 即锥形维卡仪22 数显勃氏透气比面积测定仪 SBT-127 台 1可选勃氏透气比表面积仪 DBT-127 台 1 市科技奖23 水泥胶砂流动度测定仪 NLD-3 台 124 水泥细度负压筛析仪 FYS－150B 台 125 砼收缩膨胀仪 HSP-540 台 126 混凝土试验用搅拌机 HJW-60 台 127 水泥胶砂三联试模40×40×160 个 1828 水泥抗压夹具40×40 台 1 国家新标准29 水泥抗折夹具40×40×160 台 1 配TYE-6抗折机、TYE-300D抗折抗压30 水筛125×80 0.08mm 台 131 水筛座、喷头台 132 万能材料试验机 WE-1000B 台 134 混凝土快速试模台 135 砊抗压试磨150×150×550 条 2036 混凝土抗压试模100×100×100 个 137 混凝土抗压试模150×150×150 个 9038 混凝土抗压三联试模100×100×100 条 3039 抗渗试磨￠175×185×150 个 1840 混凝土抗渗仪 HS-4 台 141 液压脱模器 HS-4 台 142 手动式混凝土抗折试验机 NYL-50型台 1 用于公路试验43 砼压力泌水仪 SY-2 台 144 比长仪 BC-300 台 1可选比长仪 ISOBY-354 台 145 比长仪量干台 146 砊抗渗付模台 147 数显砂浆稠度仪 SC-145 台 148 数显顶击式标准振筛机 ZBSX-92A 台 1 Ф200、Ф300通用49 石子压碎仪台 150 压碎指标仪 ISO加厚套 151 针片状规准仪 HA 台 152 水泥砂浆抗压三联试摸70.7×70.7×70.7 个 153 钢直尺 0-60mm 把 154 坍落度测定仪特加厚含标尺、捣棒、漏斗套 355 混凝土快速冻融试验箱 HDR系列台 156 电子磅秤 60kg/5g 台 157 架盘天平 500g 台 158 架盘天平 100g 台 159 架盘天平 1000g 台 160 分析天平 328A（万分之一）台 161 电子天平 1000g/0.01g 台 162 电子天平 2000g/0.1g 台 163 水泥标准筛 0.9mm方孔台 164 石子筛 90-0.075 套 165 沙子筛 90-0.075 套 166 容量桶（容积升） 1-30L 套 167 负压筛 0.045mm 个 568 负压筛 0.08mm 个 569 烘干箱 45型台 170 高温炉1200℃ 台 171 蒸馏水器 5L 台 172 比长仪 ISOBY-354 台 173 游标卡尺 0-200mm 把 174 留样桶个 4075 水泥浆试磨36×60×60 个 176 机械秒表个 177 酒精灯个 178 标准砂 ISO标准包 5079 细度标准粉国标瓶 280 水泥净浆量水器 225ml 台 181 李氏比重瓶个 182 玻璃广口瓶 1000ml 个 183 玻璃烧杯 50-1000ml 套 184 干湿温度计只 185 PH酸度计 PHS-25 台 186 加外剂密度计 1.0-1.1，1.1-1.2 支 187 玻璃量筒 10-1000ml 套 188 不锈伸缩取样管 2m不锈钢支 289 移液管台 190 回弹仪台 191 不锈钢盘个 392 坩埚个 2093 坩埚钳个 194 温度计 0-100℃ 支 595 温度计（带节） 0-300℃ 支 296 吸管支 2097 橡胶锤子个 298 水泥刮刀把 199 抹灰刀把 5100 干燥器个 1101 钢筛把 2102 硅胶瓶 1103 白凡士林瓶 1104 硫酸铜瓶 1。

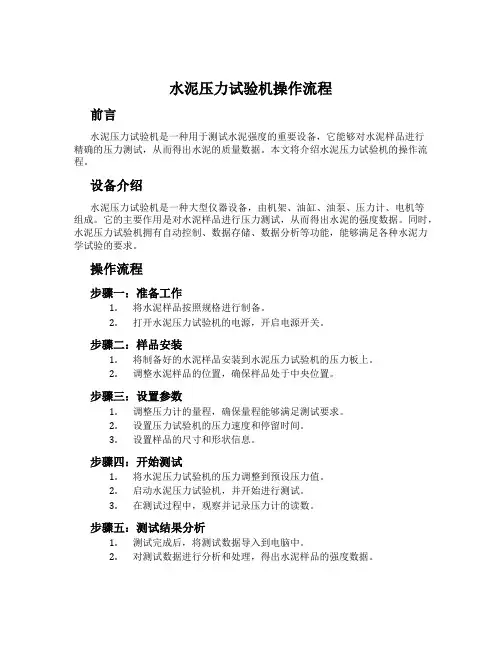

水泥压力试验机操作流程前言水泥压力试验机是一种用于测试水泥强度的重要设备，它能够对水泥样品进行精确的压力测试，从而得出水泥的质量数据。

本文将介绍水泥压力试验机的操作流程。

设备介绍水泥压力试验机是一种大型仪器设备，由机架、油缸、油泵、压力计、电机等组成。

它的主要作用是对水泥样品进行压力测试，从而得出水泥的强度数据。

同时，水泥压力试验机拥有自动控制、数据存储、数据分析等功能，能够满足各种水泥力学试验的要求。

操作流程步骤一：准备工作1.将水泥样品按照规格进行制备。

2.打开水泥压力试验机的电源，开启电源开关。

步骤二：样品安装1.将制备好的水泥样品安装到水泥压力试验机的压力板上。

2.调整水泥样品的位置，确保样品处于中央位置。

步骤三：设置参数1.调整压力计的量程，确保量程能够满足测试要求。

2.设置压力试验机的压力速度和停留时间。

3.设置样品的尺寸和形状信息。

步骤四：开始测试1.将水泥压力试验机的压力调整到预设压力值。

2.启动水泥压力试验机，并开始进行测试。

3.在测试过程中，观察并记录压力计的读数。

步骤五：测试结果分析1.测试完成后，将测试数据导入到电脑中。

2.对测试数据进行分析和处理，得出水泥样品的强度数据。

结论通过以上操作流程，我们可以对水泥样品进行精确的强度测试，并得出准确的测试数据。

同时，需要注意测试过程中的安全事项，确保测试过程的安全进行。

水泥压力试验机是一种高精度的测量设备，它的使用需要严格按照操作流程进行，以确保测试结果的准确性。

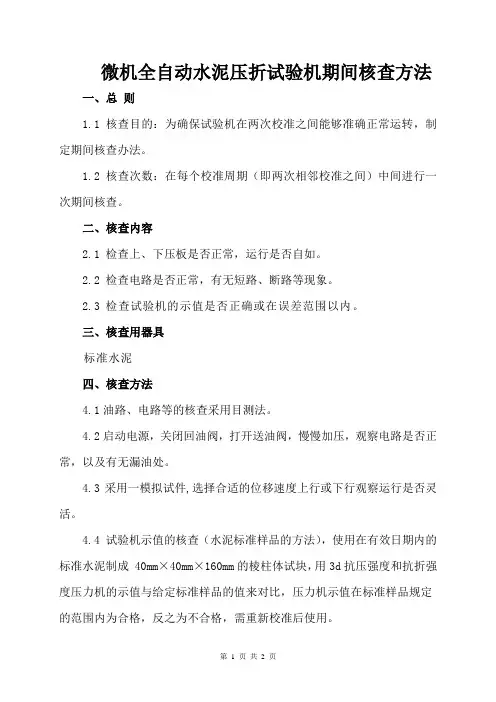

微机全自动水泥压折试验机期间核查方法
一、总则
1.1 核查目的：为确保试验机在两次校准之间能够准确正常运转，制定期间核查办法。

1.2 核查次数：在每个校准周期（即两次相邻校准之间）中间进行一次期间核查。

二、核查内容
2.1 检查上、下压板是否正常，运行是否自如。

2.2 检查电路是否正常，有无短路、断路等现象。

2.3 检查试验机的示值是否正确或在误差范围以内。

三、核查用器具
标准水泥
四、核查方法
4.1油路、电路等的核查采用目测法。

4.2启动电源，关闭回油阀，打开送油阀，慢慢加压，观察电路是否正常，以及有无漏油处。

4.3采用一模拟试件,选择合适的位移速度上行或下行观察运行是否灵活。

4.4 试验机示值的核查（水泥标准样品的方法），使用在有效日期内的标准水泥制成 40mm×40mm×160mm的棱柱体试块，用3d抗压强度和抗折强度压力机的示值与给定标准样品的值来对比，压力机示值在标准样品规定的范围内为合格，反之为不合格，需重新校准后使用。

五、结果评定
5.1电路、油路、压板等应无短路、断路，油路无漏油且运行自如判为合格，否则应维修。

5.2 3d抗压强度和抗折强度压力机的示值与给定标准样品的值来对比，压力机示值在标准样品规定的范围内为合格，反之为不合格，并进行及时维修，重新校准后方可使用。

YAW-3000D型微机控制恒应力压力试验机一、主要用途及适用范围YAW-3000D型全自动压力试验机（以下简称试验机）主要用于金属、非金属，如混凝土、水泥、砖石等试件的压缩试验。

适用于建筑、建材、公路、桥梁、矿山等工程建筑单位。

二、工作条件及空间调整方式1、在室温10—30℃的范围内2、在稳固的基面上水平安装3、在无震动、无腐蚀介质、无粉尘环境中4、电源电压380V三、主要规格及技术参数1、最大试验力：3000（kN）2、试验机精度级别：1级3、试验力精准度：±1%；4、力值测量范围：2%-100%FS全程不分档；5、力加载速度：2-40KN/S；6、压缩空间：400（mm）7、活塞最大选程：200（mm）8、上、下压板规格：Φ300（mm）10、电动机功率：2（KW）7、净重：约2700 (Kg)四、结构简介：本机主要由主机液压系统,电气系统及微机控制系统所组。

1、主机部分：主要由底座，油缸，下压板,立柱，上压板，上横梁等组成。

根据试件大小，可启动油泵调节下压板至适当位置。

下承压板放置于活塞上，便于放置试件，有防尘罩以防止试件破碎的碎片及其他屑杂物侵入油缸及活塞，而损坏缸体，活塞及油封。

油缸及活塞间没有密封圈，防止高压时油缸过多的溢出油液，油缸后上方有益油孔，溢出的油液通过油管进入油箱。

2、液压传动系统原理本系统由油箱、高压柱塞油泵、减压阀及伺服阀、滤油器、高压油管、工作油缸、压力传感器等组成。

油箱内的油经滤油器被吸入油泵，经高压油管送至减压阀，经数字伺服阀送至工作油缸，油缸内的油液经不断压缩从而使油液压力升高，只要调节伺服阀的开度，即可调节进入工作油缸的液压油速度，从而控制压力上升的速率，当伺服阀回复初始位置，即可实现卸载回油。

3、自动加载原理见如下控制框图：首先伺服阀打开一定的开度，使工作油缸活塞快速上升。

当试块受压产生压力时，试验机通过传感器将实际压力送入计算机。

计算机将实际压力值与理论力值进行比较，得到一个偏差值。
