电容、电感的测量仿真实验

电容、电感的测量仿真实验

=1/2πfU=0.753/（2π ）=10nF
3、谐振法测量电容和电感：
=（T/2π）（T/2π） =1.103nF
4、电桥法测量电容：
+ =0.35+10=10.35nF
五、结论
实验表明，电容、电感作为在电路中起重要作用的电子元件，有多种方法可以达到测量目的，
测量结果与实际存在一定的误差，这是由于欧姆法有表前表后的测量误差问题。该方法同样适合测量电感。
图2
3、电容谐振法测量电路（图3）
谐振法测量电容和电感：如图3.操作过程如下：
1、连接电路，并设定L为已知值1mH
2、R1为阻尼电阻
3、启动仿真开关，合上开关J1再关闭，示波器上显示出LC阻尼振荡波形
利用公式测量电容为：
1、分压法测量电容和电感：电路如图1
正弦波信号源10V有效值，频率1kHz，Co为标准电容
Co和Cx所对应的Uo和Ux两个电压值不一定要相等，根据电容分压公式：
=
以上方法同样适合电感的测量。
图1
2、电容欧姆法测量电路（图2）
欧姆法测量电容和电感：电路如图2。R1起分压作用，要求不严格。
被测电容：
=1/2πfU
电容电阻电感的标法电容电感电感和电容的区别电容电感电路分析电感大小的测量电感与电容电容和电感电感测量电感怎么测量电感测量方法
、
电容、电感的测量仿真实验
一、实验题目：
电容、电感的测量仿真实验。
二、仿真电路：
（1）分压法原理电路
（2）欧姆法测量电路
（3）谐振法测量电路
（4）电桥法测量电路
三、仿真内容
1、分压法测电容、电感（图Hale Waihona Puke ）=（T/2π）（T/2π）
电容式传感器

电容式传感器


汽车气囊的保护作用
使用加速度传感器可以在汽车发生碰撞 时，经控制系统使气囊迅速充气 。
汽车气囊对驾驶员的保护作用
电容式接近开关
齐平式
非齐平式
电容式接近开关在物位测量控制中的使用演示
• 电容式接近开关的测量头通常是构成电容器的 电容式接近开关的测量头通常是构成电容器的 一个极板，而另一个极板是开关的外壳。 一个极板，而另一个极板是开关的外壳。这个 外壳在测量过程中通常是接地或与设备的机壳 相连接。 相连接。 • 当有物体移向接近开关时，不论它是否为导体， 当有物体移向接近开关时，不论它是否为导体， 由于它的接近， 由于它的接近，总要使电容的介电常数发生变 从而使电容量发生变化， 化，从而使电容量发生变化，使得和测量头相 连的电路状态也随之发生变化， 连的电路状态也随之发生变化，由此便可控制 开关的接通或断开。 开关的接通或断开。 • 这种接近开关检测的对象，不限于导体，可以 这种接近开关检测的对象，不限于导体， 是绝缘的液体或粉状物等。 是绝缘的液体或粉状物等。
电容测厚仪结构示意图 l一金属带材 2一电容极板 3一传动轮 4一轧辊
电容式转速传感器
• 电容式转速传感器的工作 原理： 原理： • 齿轮外沿面为电容器的动 极板． 极板 ． 当电容器 定极板与 齿 顶相对时， 电容量最大， 顶相对时 ， 电容量最大 ， 而与齿隙相对电容量最小。 而与齿隙相对电容量最小 。 当齿轮转动时， 当齿轮转动时 ， 电容量发 生周期性变化． 生周期性变化 ． 通过测量 电路转换为脉冲信号， 电路转换为脉冲信号 ， 设 频率计显示为f， 频率计显示为 ，则n=60f/z
电容式转速传感器的结构原理1电容式转速传感器的结构原理 一定极板： 电容式传感 齿轮 2一定极板：3-电容式传感 一定极板 器 4频率计 频率计
电容差压式压力传感器

电容差压式压力传感器

图3-4差压电容式变送器结构
差压传感器在使用时不允许在一侧仍保持很高的压力的情况下，将另一侧的压力降低至零，这将使原来用于测量微小差压的膜片破裂。所以在它的两侧最好安装一个保护用的均压阀。
3、MIK3051电容差压变送器的结构框图
图3-5电容差压变送器的结构框图
调频电路是将电容传感器作为LC振荡期谐振回路的一部分。当电容差压变送器工作时，电容Cx发生变化，就使振荡器的频率f产生相应的变化。由于振荡器的频率受电容传感器的调制，这样就实现了C/F的转换，其频率可由下式决定
(3-3)
式中L——振荡回路的固定电感；
C——振荡回路的总电容。
变送器的输出信号是一个受被测量控制的调频波，频率的变化在鉴频器中变换为电压幅度的变化，经过放大器放大、检波后输出电压，作为下一步A/D转换器的输入。限幅器的作用是对叠加在有用信号上的干扰电压进行“削峰”，提高抗干扰能力。

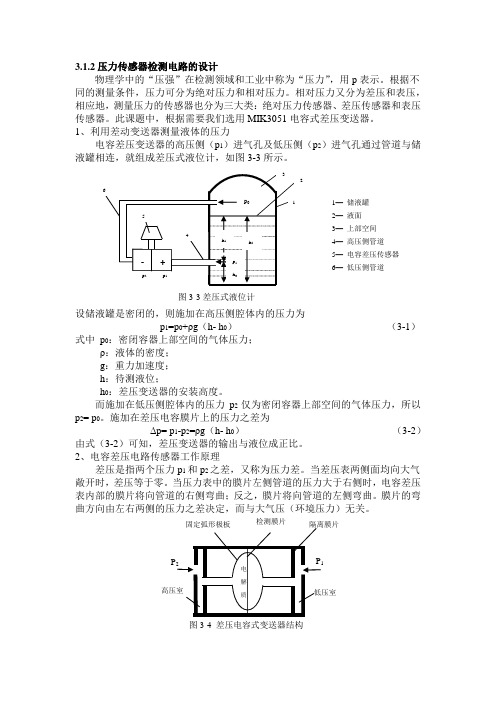

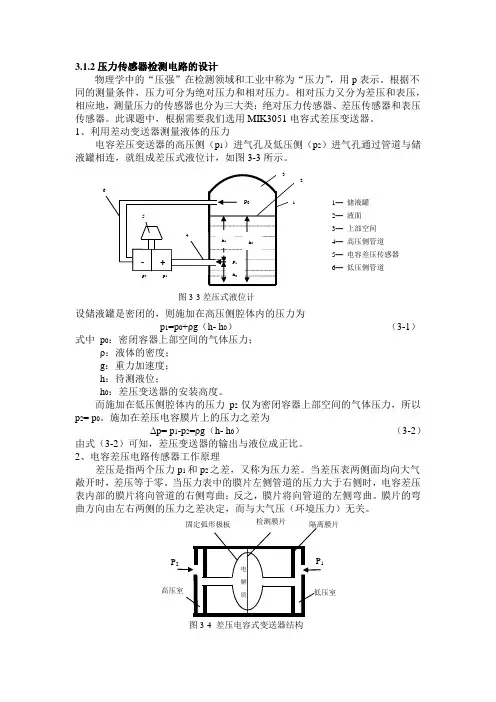

3.1.2压力传感器检测电路的设计
物理学中的“压强”在检测领域和工业中称为“压力”，用p表示。根据不同的测量条件，压力可分为绝对压力和相对压力。相对压力又分为差压和表压，相应地，测量压力的传感器也分为三大类：绝对压力传感器、差压传感器和表压传感器。此课题中，根据需要我们选用MIK3051电容式差压变送器。
h：待测液位；
h0：差压变送器的安装高度。
而施加在低压侧腔体内的压力p2仅为密闭容器上部空间的气体压力，所以p2=p0。施加在差压电容膜片上的压力之差为
Δp=p1-Байду номын сангаас2=ρg（h-h0）（3-2）
由式（3-2）可知，差压变送器的输出与液位成正比。
2、电容差压电路传感器工作原理
差压是指两个压力p1和p2之差，又称为压力差。当差压表两侧面均向大气敞开时，差压等于零。当压力表中的膜片左侧管道的压力大于右侧时，电容差压表内部的膜片将向管道的右侧弯曲；反之，膜片将向管道的左侧弯曲。膜片的弯曲方向由左右两侧的压力之差决定，而与大气压（环境压力）无关。

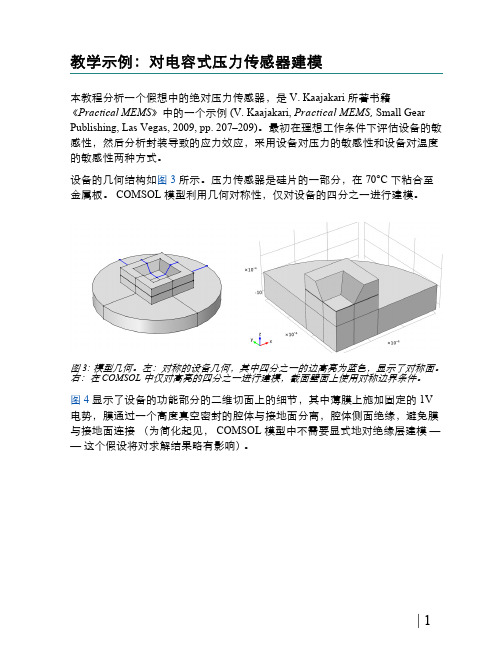

电容式压力传感器 comsol5.2a版本案例

电容式压力传感器 comsol5.2a版本案例

指定网格位移 1
1 在模型开发器的机电下，单击指定网格位移 1 。 2 在指定网格位移的设置窗口中找到指定网格位移选项，清除指定 z 位移复选
框。 此操作允许膜 （和网格）在 z 方向上移动。 将终端和接地特征添加到模型以应用模型静电部分的边界条件。
终端 1
1 在物理场工具栏单击边界 ，选择终端 。 2 仅选择边界 12。 3 在边界载荷的设置窗口中找到终端选项，从终端类型列表选择电压
|3
全局定义
参数
1 在主屏幕工具栏单击参数 。
2 在参数下的设置窗口中输入以下设置：
名称 p0 T0 Tref
表达式 20[kPa] 20[degC] 70[degC]
描述 压力 工作温度 芯片胶合温度
注：SI 单位或其倍数，例如 Pa、 kPa 等，甚至某些非 SI 单位，例如摄氏度， 能通过方括号和对应的字符串来输入至图形用户界面。有关受支持单位的详细 列表，请参见 COMSOL Multiphysics Reference Manual 中的 “Using Units” 部 分。
本例可以直接使用默认值 1V。
8|
接地 1
1 在物理场工具栏单击边界 ，选择接地 。
2 仅选择边界 9。
材料
压力传感器由硅片和封闭的腔体组成，在封装过程中粘合至圆柱形钢板上。 COMSOL 提供了一个有很多预设材料属性的材料库。本例中钢板使用预设材 料，硅则作为一个用户定义的材料建立，对本模型使用各向同性材料参数可以 直接对比 《Practical MEMS》中的结果。腔体也需要材料属性 （用来定义相对 介电常数），使用一个用户定义的材料来设置本区域的相对介电常数为 1。
2 在模型开发器中右键单击自由剖分四面体网格 1 ，选择禁用 。
压力传感器调理电路的设计

压力传感器调理电路的设计

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载压力传感器调理电路的设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容天津大学毕业设计（论文）题目：压力传感器信号调理电路的设计学院电气与自动化工程学院专业电气自动化技术学生姓名汪文腾学生学号 4009203024指导教师陈曦提交日期 2012年 6月 2日摘要随着微电子工业的迅速发展，压力传感器广泛的应用于我们的日常生活中，为了使同学们对压力传感器有较深入的理解。

经过综合的解析选择了由实际中的应用作为研究项目，本文通过介绍一种基于压力传感器实现的实际电路搭建的设计方法，该控制器以压力传感器为核心，通过具备运放来实现放大电路等功能。

另外，使用运放的压力传感器再实际电路搭建中被广泛应用。

通过对模型的设计可以非常好的延伸到具体的应用案例中。

关键词：压力传感器；运放；电路；目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc326965022" 第一章绪论 PAGEREF _Toc326965022 \h 1HYPERLINK \l "_Toc326965023" 1.1器械基本组成及制作工艺PAGEREF _Toc326965023 \h 1HYPERLINK \l "_Toc326965024" 1.2压力传感器 PAGEREF_Toc326965024 \h 3HYPERLINK \l "_Toc326965025" 1.2.1压力传感器的原理 PAGEREF _Toc326965025 \h 3HYPERLINK \l "_Toc326965026" 1.3通过运放实现的放大电路的压力传感器 PAGEREF _Toc326965026 \h 4HYPERLINK \l "_Toc326965027" 1.3.1三运放差分放大电路 PAGEREF _Toc326965027 \h 4HYPERLINK \l "_Toc326965028" 1.3.2 UA741运放型号的介绍PAGEREF _Toc326965028 \h 5HYPERLINK \l "_Toc326965029" 1.3.3运算放大器在实际中的应用PAGEREF _Toc326965029 \h 5HYPERLINK \l "_Toc326965030" 第二章电路仿真 PAGEREF_Toc326965030 \h 6HYPERLINK \l "_Toc326965031" 2.1 EWB简介 PAGEREF_Toc326965031 \h 6HYPERLINK \l "_Toc326965032" 2.2 EWB5.0的基本功能 PAGEREF _Toc326965032 \h 6HYPERLINK \l "_Toc326965033" 2.2.1建立电路原理图方便快捷PAGEREF _Toc326965033 \h 6HYPERLINK \l "_Toc326965034" 2.2.2用虚拟仪器仪表测试电路性能参数及波形准确直观 PAGEREF _Toc326965034 \h 6HYPERLINK \l "_Toc326965035" 2.3实际电路的搭建流程 PAGEREF _Toc326965035 \h 7HYPERLINK \l "_Toc326965036" 2.4实际电路在EWB上的波形图PAGEREF _Toc326965036 \h 11HYPERLINK \l "_Toc326965037" 第三章实际电路的搭建 PAGEREF _Toc326965037 \h 21HYPERLINK \l "_Toc326965038" 3.1实际实验电路的搭建 PAGEREF _Toc326965038 \h 21HYPERLINK \l "_Toc326965039" 第四章误差分析 PAGEREF_Toc326965039 \h 24HYPERLINK \l "_Toc326965040" 4.1误差分析 PAGEREF_Toc326965040 \h 24HYPERLINK \l "_Toc326965041" 第五章总结与展望 PAGEREF _Toc326965041 \h 24HYPERLINK \l "_Toc326965042" 5.1总结 PAGEREF_Toc326965042 \h 24HYPERLINK \l "_Toc326965043" 5.2展望 PAGEREF_Toc326965043 \h 25HYPERLINK \l "_Toc326965044" 致谢 PAGEREF_Toc326965044 \h 26HYPERLINK \l "_Toc326965045" 参考文献 PAGEREF_Toc326965045 \h 27第一章绪论传感器是将各种非电量(包括物理量、化学量、生物量等)按一定规律转换成便于处理和传输的另一种物理量(一般为电量)的装置。

传感器与检测技术-第4章 电容式传感器

传感器与检测技术-第4章 电容式传感器


4.1 电容式传感器的工作原理和类型
平板电容器是由金属极板及板间电介质构成的。若忽略边缘效应，其 电容量为
改变电容器电容C的方法： 一是为改变介质的介电常数ε； 二是改变形成电容的有效面积S； 三是改变两个极板间的距离d。
电容式传感器基本类型
通过改变电容得到电参数的输出为电容值的增量ΔC，从
• 4.2.1 电容式传感器的等效电路
• 在低频时，传感器电容的阻抗非常大，因此L和r的影响可以忽略。
• 其等效电路可简化为图 b，其中等效电容Ce＝C0 + CP，等效电阻Re≈Rg。 • 在高频时，传感器电容的阻抗就变小了，因此L和r的影响不可忽略，而漏电
阻的影响可以忽略。
• 其等效电路可简化为图c，其中等效电容Ce＝C0+CP，而等效电阻re ≈ rg。
• 在实际应用中，为了提高测量精度，减动极板与定极板之间 的相对面积变化而引起的测量误差，大都采用差动式结构。
• 3．变介电常数型电容传感器
• 变介电常数式电容传感器的极距、有效作用面积不变，被测量 的变化使其极板之间的介质情况发生变化。
• 传感器的总电容量C为两个电容C1和C2的并联结果，即
若传感器的极板为两同心圆筒，传感器的总电容C等于上、下部分电容C1 和C2的并联，即
2．变面积型电容传感器
与变极距型相比，它们的测量范围大。可测较大的线位移或角位移。 平板型电容传感器两极板间的电容量为
• 可见，变面积型电容传感器的输出特性是线性的，适合测量较 大的位移
• 增大极板长度b，减小间距d，可使灵敏度提高
• 极板宽度a的大小不影响灵敏度，但也不能太小，否则边缘影 响增大，非线性将增大。
而完成由被测量到电容量变化的转换。
电容式压力传感器工作原理图

电容式压力传感器工作原理图

电容式压力传感器工作原理图电容式压力传感器原理工作原理
在石油、钢铁、电力、化学等生产工艺过程中压为是非常重要的参数。

此外，在机械制造技术方面，从小批量生产到连续程序控制．从小规模的设备到大规模的成套设备和不断发展的多功能的成套设备．都需要大量的压力传感器。

为厂使这些复杂化、大规模化的成套设备能安全运转，对压力传感器的可靠性和稳定性的要求也越来越高．
下面就性能良好，可靠性高的静电容式的传感器加以叙述，如下图。

测量压力有表压力及绝对压力测量二种方式。

表压测量采用以大气压为基准测容器内压力的方法。

绝对压力的测量是采用以绝对真空为基准而测容器内压力的方法。

二者的基本原理相同，所不同的是表压传感器将低压例制成对照大气开口的结构；而绝对压力测量则把低压设在真空室的结构．对高压和低压两例的接触溶液膜加压后，通过密封液加到感压膜上，感压膜(可变电极)接着高压侧和低压侧的压力差成正比地改变位置，感压膜的位移，使膜与两侧固定电极之间形成路电容运差，这个静电容放差位经电路转换、放大后就变成4-20mADc的输出信号。

该传感器的特点：
1、具有能实现高可可靠性的简单盒状结构；
2、具有0.2%、50度的高温特性；
3、小型轻量和耐振性强
4、测量范围宽．
5、温度范围宽
6、内有指示针。

传感器原理及应用第四章 电容式传感器

传感器原理及应用第四章 电容式传感器


11
电容式油量表
电容 传感器
油箱
液 位 传 感 器
12
同轴连接器 刻度盘
伺服电动机
电容式压差传感器
外
结
形
构
应Leabharlann 用1-硅油 2-隔离膜 3-焊接 密封圈 4-测量膜片（动电
测 量 液
极） 5-固定电极
位
13
电容式加速度传感器
结构 1-定极板 2-质量块 3-绝缘体 4-弹簧片
钻地导弹
14
轿车安全气囊
ΔC U0 C0 U
差动脉冲调宽测量转换电路
初始时，C1＝C2，输出电压平均值为零。 测量时， C1≠C2 ，输出电压Uo与电容的
差值成正比。
7
差动脉冲调宽测量转换电路
与电桥电路相比，差动脉宽电路只采用 直流电源，不需要振荡器，只要配一个 低通滤波器就能工作，对矩形波波形质 量要求不高，线性较好，不过对直流电 源的电压稳定度要求较高。
16
指纹识 别手机
汽车防盗 指纹识别
趣味小制作－电容式接近开关
电阻 电容 三极管 二极管 电感 继电器 电极片 电源 开关、导线。
17
制作提示
为了较好地演示制作好的电路，将继电 器触点（虚线所连的触点）所在的控制 电路接上，为了直观，控制对象可选择 灯或喇叭。 接近开关的检测物体，并不限于金属导 体，也可以是绝缘的液体或粉状物体。 制作时要考虑环境温度、电场边缘效应 及寄生电容等不利因素的存在。
8
运算放大器式测量转换电路
输出电压
Uo
C Cx
Ui
如果传感器为平板形
电容器，则
Uo
CU i
A
d
此电路能解决变极距型电容式传感器的
电容传感器测量位移电路仿真设计及原理

电容传感器测量位移电路仿真设计及原理

摘要传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

电容式传感器就是把被测的机械量，如位移、压力等转换为电容量变化的传感器。

它的敏感部分就是具有可变参数的电容器。

其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器。

本文设计介绍了一种电容式传感器测量位移的设计结构及其工作原理。

关键字：电容式传感器，平行电极，位移目录摘要。

1 引言。

3 传感器转换电路仿真调试及原理分析。

3 1．同相比例放大电路2.二阶低通滤波器电路电容式传感器测量电路设计及分析。

5 误差分析。

8 学习心得。

8参考文献资料。

9引言传感器是科学仪器、自动控制系统中信息获取的首要环节和关键技术，是先进国家优先发展的重要基础性技术。

传感器与通信技术和计算机技术构成了信息技术的三大支柱。

传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

随着现代科学技术的迅猛发展，非电物理量的测量与控制技术已越来越广泛地应用于航天、交通运输、机械制造、自动检测与计量等技术领域，而且也正在逐步引入人们的日常生活中。

70年代末以来，随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。

这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。

电容式传感器是一种用途极广，很有发展潜力的传感器。

典型的电容式传感器由上下电极、绝缘体和衬底构成。

当薄膜受压力作用时，薄膜会发生一定的变形，因此，上下电极之间的距离发生一定的变化，从而使电容发生变化。

但电容式压力传感器的电容与上下电极之间的距离的关系是非线性关系，因此，要用具有补偿功能的测量电路对输出电容进行非线性补偿。

传感器转换电路仿真调试及原理分析1．同相比例放大电路同相输入放大电路如图1所示，信号电压通过电阻RS加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有vN=vP=vS，i1=if于是求得所以该电路实现同相比例运算。

电容压力传感器液位测量系统设计

电容压力传感器液位测量系统设计

基于电容压力传感器的液位测量系统设计姓名:张宜静班级：电气自动化二摘要：电容式压力传感器是以各种类型的电容器作为敏感元件，将被测压力的变化转换为电容量变化的一种传感器，具有结构简单、高分辨率、可非接触测量，并能在高温、辐射和强烈震动等恶劣条件下工作的独特优点。

随着集成电路技术和计算机技术的发展，促使它扬长避短，成为一种很有发展前途的传感器。

一种测量水位用的电容式传感装置。

电容式传感体将电信号输入线性电容检测电路，促使其方波发生电路与单稳态电路输出脉冲送入与门电路进行复合，从而使与门输出的脉宽变化线性地反映传感体浸入水中后增加的所测量可变电容的变化。

而线性修正电路则弥补检测电路输出所造成的非线性误差。

本实用新型线性好，性能指标优良，线路简便。

关键词：传感器、压力、电容、测量引言：传感器的研究始于二十世纪三十年代，它是研究非电量信息与电量间转换的一门跨学科边缘技术科学。

早期传感器是模拟式传感器，现在常称为传统传感器。

随着高性能计算机测控系统的发展，当系统对传感器提出数字化、智能化要求后，传统传感器不再与系统向适应。

控制系统要求传感器输出数字信号，并具备较强的信息处理和自我管理能力，以实现信息的采集与信息的预处理，减轻控制计算机的数据处理负担和提高整个测控系统的可靠性。

电容传感器的基本理想公式为：改变A 、d 、ε 三个参量中的任意一个量，均可使平板电容的电容量C 改变，固定三个参量中的两个，可以做成三种类型的电容传感器。

1 液位电容式传感器测量原理：导电液体电容式传感器主要利用传感器两电极的覆盖面积随被测液体液位的变化而变化，从而引起电容量变化的关系进行液位测量。

图1为传感器部分结构原理图：2 液位测量系统设计：该系统是由数据测量电路和单片机检测监控系统两个部分组成。

首先，被测电路由电容式传感器与二极管环形桥路组成，如图2所示0 r A A C d dεεε==图1当液体处在圆柱形电极与圆柱形容器之间，由于液面高度不同，引起介电常数变化，导致电容量的变化。
