止水钢板施工技术交底

后浇带止水钢板安装节点施工技术交底浇带位置用墨线弹出后浇带的位置。

然后按照设计进行钢筋的绑扎，钢筋绑扎完成后，采用钢丝网在后浇带位置处支设。

与其他部位的钢筋和模板工程进行验收，验收后进行混凝土浇筑，在浇筑过程中，应对后浇带的侧模安排专人看护。

4、当后浇带留置位置遇纵向梁、井、纵向沟等需做移位时必须经过项目部技术组认可，项目部技术组可通过技术核定后，通知施工组、班组作移位处理，班组不得擅自将后浇带移位。

5、水平后浇带遇竖向构件时，应贯通设置，如基础后浇带遇车库外墙时，外墙上应连续设置后浇带。

三、后浇带钢筋处理留置后浇带时，应重点控制钢筋位置及钢筋保护层厚度，当采用模板封堵时：方法是用木板制成梳子状挡板，将快易收口网固定于挡板上。

当采用钢丝网拦断时，上层钢筋与后浇带钢丝网骨架钢筋焊接，楼板后浇带还应在后浇带中部设置一排马凳。

在后浇带间隔期间，应保持该部分清洁，并把裸露在外的钢筋加以覆盖，防止踩踏变形。

在浇筑后浇带部位砼前，必须把原浇筑污染在后浇带钢筋上的砼浆用钢丝刷清理干净，务必做到钢筋调正及扎扣补扎到位。

四、后浇带封模4.1 筏板、抗浮板后浇带断口封模5、筏板：考虑筏板厚度为1800mm，筏板后浇带断口位置封模直接采用模板封堵，后浇带断口分上下两块模板，中间接缝位置可设置止水钢板。

模板加固采用螺杆加钢管，内楞为方木，由于内侧无固定件，在制作加固螺杆时，应考虑长度后焊接定位钢筋；螺杆的一端与筏板钢筋焊接（与垂直与后浇带的板钢筋焊接，不得与平行于后浇带的钢筋），另一端则穿过模板后加山形卡拧紧螺帽。

螺帽不宜拧的过紧，防止模板向内倾斜，应以保持模板垂直为基准。

其支设简图如下：6、抗浮板：根据图纸设计要求，抗浮板厚度为350mm，去掉钢筋及保护层，抗浮板中部净空为220mm，如采用模板封堵将造成拆除困难，因此抗浮板后浇带断口采用钢筋骨架加铁丝网的办法施工，由于抗浮板有抗渗要求，中间需设置止水钢板，则将封堵钢板网分成两块组装。

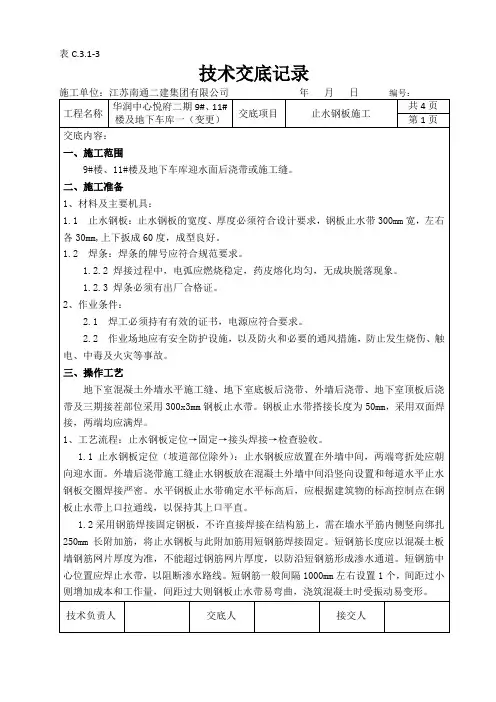

止水钢板技术交底(共4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--交底内容：1.施工准备1.1.材料准备：止水钢板：HPB235级薄钢板，钢板厚度不小于3mm。

钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。

1.2.极具准备：电焊机等。

2.施工工艺2.1.工艺流程：止水钢板加工→止水钢板连接→止水钢板安装→混凝土浇筑2.2.止水钢板加工：将薄钢板切割成300mm宽的长条状，上下各30mm左右扳成45°，成型良好，见图1。

厚止水钢板迎水面注；选用3mm厚的钢板止水带，高度300mm。

弯折角度为45 。

止水钢板示意图2.3.止水钢板连接：2.3.1.止水钢板的接头采用焊接，两块钢板的搭接长度不小于100mm，两端均应满焊，焊缝高度不低于钢板厚度。

焊条应采用结420结构钢焊条。

焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。

2.3.2.焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。

2.3.3.止水钢板在安装前应尽量接长，以减少就位后的焊接工作量，止水钢板就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。

2.4.安装就位2.4.1.止水钢板的就位，其中心高度至基础底板面的距离为350mm，由测量人员测出标高并在绑扎完毕的钢筋上用红漆作出记号。

2.4.2.后浇带处止水钢板下部用快意收缩网进行封堵，中间采用50*100方木进行支撑，上部采用15mm厚多层板封堵。

2.4.3.确定止水钢板的水平标高后，应根据建筑物的标高控制点在止水钢板上口拉通线，以保持其上口平直。

2.4.4.在止水钢板下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。

短钢筋中心位置应焊止水钢板，以阻断渗水路线。

2.4.5.短钢筋一般间隔1200mm左右设置1个，间距过小则增加成本和工作量，间距过大则止水钢板易弯曲，浇筑混凝土时受振动易变形。

1 施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。

1.1.2 焊条：焊条的牌号应符合规范要求。

1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

1.1.2.3 焊条必须有出厂合格证。

1.2 作业条件：1.2.1 焊工必须持有有效的证书。

1.2.2 电源应符合要求。

1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

1.2.4 熟悉图纸，做好技术交底。

2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。

钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。

2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。

2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。

外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。

水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。

2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。

短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。

短钢筋中心位置应绑扎止水条，以阻断渗水路线。

短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。

2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。

一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。

弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。

在钢板止水带上下部进行箍筋加密。

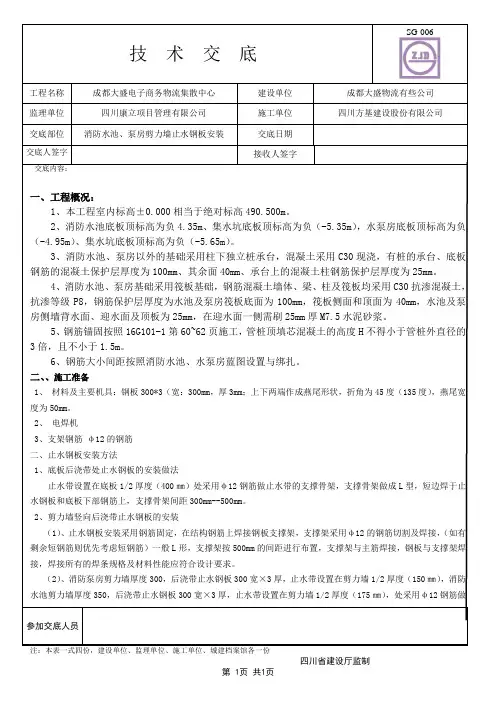

工程名称成都大盛电子商务物流集散中心建设单位成都大盛物流有些公司监理单位四川康立项目管理有限公司施工单位四川方基建设股份有限公司交底部位消防水池、泵房剪力墙止水钢板安装交底日期交底人签字接收人签字交底内容：一、工程概况：1、本工程室内标高±0.000相当于绝对标高490.500m。

2、消防水池底板顶标高为负4.35m、集水坑底板顶标高为负（-5.35m），水泵房底板顶标高为负（-4.95m）、集水坑底板顶标高为负（-5.65m）。

3、消防水池、泵房以外的基础采用柱下独立桩承台，混凝土采用C30现浇，有桩的承台、底板钢筋的混凝土保护层厚度为100mm、其余面40mm、承台上的混凝土柱钢筋保护层厚度为25mm。

4、消防水池、泵房基础采用筏板基础，钢筋混凝土墙体、梁、柱及筏板均采用C30抗渗混凝土，抗渗等级P8，钢筋保护层厚度为水池及泵房筏板底面为100mm，筏板侧面和顶面为40mm，水池及泵房侧墙背水面、迎水面及顶板为25mm，在迎水面一侧需刷25mm厚M7.5水泥砂浆。

5、钢筋锚固按照16G101-1第60~62页施工，管桩顶填芯混凝土的高度H不得小于管桩外直径的3倍，且不小于1.5m。

6、钢筋大小间距按照消防水池、水泵房蓝图设置与绑扎。

二、、施工准备1、材料及主要机具：钢板300*3（宽：300mm，厚3mm；上下两端作成燕尾形状，折角为45度（135度），燕尾宽度为50mm。

2、电焊机3、支架钢筋φ12的钢筋二、止水钢板安装方法1、底板后浇带处止水钢板的安装做法止水带设置在底板1/2厚度（400㎜）处采用φ12钢筋做止水带的支撑骨架，支撑骨架做成L型，短边焊于止水钢板和底板下部钢筋上，支撑骨架间距300mm--500mm。

2、剪力墙竖向后浇带止水钢板的安装（1）、止水钢板安装采用钢筋固定，在结构钢筋上焊接钢板支撑架，支撑架采用φ12的钢筋切割及焊接，（如有剩余短钢筋则优先考虑短钢筋）一般L形，支撑架按500mm的间距进行布置，支撑架与主筋焊接，钢板与支撑架焊接，焊接所有的焊条规格及材料性能应符合设计要求。

如图5
6、检查验收：止水钢板焊好后,应进
行自检,检查有无沙眼、断焊、漏焊或焊缝
不饱满之处,不符合要求的进行返工处理;
检查合格后,报质检员检查,合格后上报
监理工程师检查验收;
三、成品保护
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动;
2、在模板合模前再一次对止水钢板的位置和外观进行检查,发现问题及时处理;
3、施焊时严禁用水对焊缝进行降温,如遇雨天应采取措施进行遮挡;
四、安全文明施工
1、作业人员必须持证上岗,进入现场必须戴好安全帽;
2、施焊时应戴好焊帽、防护手套;
3、每天下班前,应把所用机具、工具回收入库,将工作面内的杂物清理干净,作到活完料净;
4、电焊机必须双线到位,不得借用钢筋做底线,电焊机接线必须由专业电工接线;
交底人：
接受交底人：。

第2页 1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。

一般作法是将钢板止水带范围内的柱箍筋折断，并与钢板止水带焊接。

在钢板止水带上下部进行箍筋加密。

1.4 钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，四面均应满焊，如图2所示。

焊缝高度不低于钢板厚度。

焊条应采用420结构钢焊条。

焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。

1.5 检查验收：施工完毕后，施工班组自检完毕，并报项目质检人员验收，由质检员报监理验收。

第3页
四、质量要求
1、钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。

2、焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。

3、应注意的质量问题
3.1钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。

3.2雨天和大雾天不允许露天焊接。

五、成品保护
注意对已焊接好的钢板止水带的保护，不乱踩乱拆，不粘油污，在施工中出现的钢板止水带位置偏移认真修复，保证钢板止水带位置正确。

六、安全措施
1、进入施工现场必须戴好安全帽。

2、高空作业必须系好安全带。

3、施工用架必须搭设规范，经检查合格后方可使用。

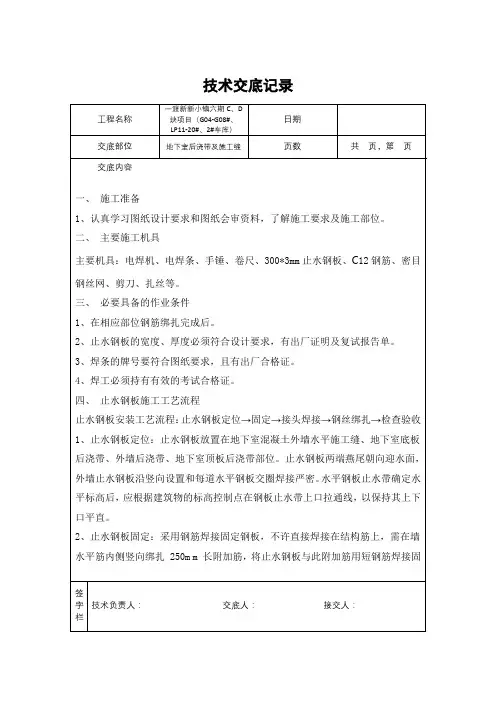

技术交底记录技术交底记录工程名称一渡新新小镇六期C、D块项目（G04-G08#、LP11-20#、2#车库）日期交底部位地下室后浇带及施工缝页数共页，第页交底内容签字栏技术负责人：交底人：接交人：定。

短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。

短钢筋中心位置应绑扎止水条，以阻断渗水路线。

短钢筋一般间隔 1000mm 左右设置 1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。

止水钢板设置如下图：技术交底记录工程名称一渡新新小镇六期C、D块项目（G04-G08#、LP11-20#、2#车库）日期交底部位地下室后浇带及施工缝页数共页，第页交底内容签字栏技术负责人：交底人：接交人：技术交底记录工程名称一渡新新小镇六期C、D块项目（G04-G08#、LP11-20#、2#车库）日期交底部位地下室后浇带及施工缝页数共页，第页交底内容签字栏技术负责人：交底人：接交人：止水钢板穿框架柱做法3、钢板接头：钢板接头采用双面焊，两块钢板的搭接长度不小于50mm，两端均匀应满焊，如下图所示，焊接高度不低于钢板的厚度，焊条应采用符合设计要求。

焊接之前应进行试焊，调好，调好电流参数：电流过大易烧伤甚至穿钢板；电流过小起弧困难，焊接不牢固。

钢板接头示意图：技术交底记录工程名称一渡新新小镇六期C、D块项目（G04-G08#、LP11-20#、2#车库）日期交底部位地下室后浇带及施工缝页数共页，第页交底内容签字栏技术负责人：交底人：接交人：5、钢丝网绑扎：止水钢板焊接好后采用扎丝绑扎双层密目钢丝网。

钢丝网上下及梁四周必须设置到位，防止混凝土砂浆渗漏；钢筋穿过钢丝网部位采用扎丝绑扎封口。

6、检查验收：施工完毕后，报质检、监理、甲方验收。

五、质量标准1、钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。

2、焊缝的焊接应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。

交底内容：1.施工预备材料预备及请求：1.1.止水钢板：材质Q235B,尺寸300mm×3mm×3000mm,止水钢板不得有裂痕.锈蚀.麻点.黑点.划痕.变形,其断面尺寸和机械机能相符设计请求.1.2.焊条：焊条的机能应相符现行国度尺度《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的划定,必须有出厂及格证.1.3.机具预备：电焊机.焊接电缆.电焊钳.焊接护目镜.面罩.电焊手套.护脚.錾子.钢丝刷.锉刀.小手锤.电焊条等.2.后浇带施工工艺底板后浇带示意图墙板后浇带示意图制造钢筋网片—金属板拼接—与锚固钢筋焊接—校订几何尺寸,支持加固—验收1.用直径12的钢筋制造“梯子”状钢筋网片,但横向的短钢筋不得伸出纵向钢筋,防止产生渗漏点,钢筋网片得宽度为高低层钢筋的净厚度的一半.2.将焊接好的钢筋网片竖向固定在止水钢板的设计地位的正下方中间处.3.将金属板放置在固定好的钢筋网片长进行焊接拼接,必须双面满焊,焊缝周密.4.校订钢板止水带的几何尺寸,平直度等,并进行调剂,加固.5.在止水钢板的上面中间地位在焊接固定钢筋网片.6.对施工完成的止水钢板进行验收.7.止水钢板在装配前应尽量接长,以削减就位后的焊接工作量.3.程度施工缝施工工艺3.1.放掌握线.标高—焊托架—止水钢板装配—焊定位钢筋—验收3.2.止水钢板的就位,个中间高度至基本底板面的距离为500mm（剪力墙）,由测量人员测出标高并在绑扎完毕的钢筋上用红漆或电工胶布作出记号,标高掌握点在止水钢板上口拉通线,以保持其上口平直.3.3.包管止水钢板在墙体中线上;施工缝位于止水钢板中线上.3.4.定位钢筋及托架钢筋焊接时不得超出墙板纵筋,防止与模板接触,产生渗漏点.3.5.钢板止水带穿过柱处,与柱箍筋产生交叉,需做细部处理.一般作法是将止水钢板规模内的柱箍筋断开,制造成启齿箍,并与止水钢板焊接.纵横墙交代处钢筋段开时,必须与止水钢板焊接.3.6.止水钢板阴阳角处不得断开焊接,采取机具打弯.3.7.钢板托架(定位筋)装配至竖向钢筋时,留意呵护已绑扎成型的钢筋骨架,不得随便拆改.定位筋与竖向钢筋焊接时,托架应焊接稳固.4.质量请求4.1.金属防水层所采取的金属板材和焊条必须相符设计请求及国度现行尺度的划定.4.2.钢板的品种和质量,焊条的商标.机能均必须相符设计请求.磨练办法：检讨出厂证实书和实验陈述单.4.3.焊缝不得有裂纹.未熔合.夹渣.焊瘤.咬边.烧穿.弧坑.针状气孔等缺点.4.4.包管止水钢板标高必须按照划定施工,止水钢板顶应平直.4.5.止水钢板衔接长度要知足请求（100mm）.4.6.除上述质量请求外,施工时发明其他质量问题必须按规范请求整改.4.7.焊缝的焊波应平均,焊渣和飞溅物应消除清洁;呵护涂层不得有漏涂.脱皮和反锈现象.5.成品呵护5.1.止水钢板装配完成后,不要在其上放置材料,防止变形.5.2.砼浇筑时要实时检讨止水钢板的地位,砼浇筑完成后实时清算钢板上的灰浆.6.安然文明施工1、金属板的堆放场地应平整.坚实,且便于消除地面水,堆放时应分层,并且每隔3-5m放垫木. 2.在施工中应留意金属板概况的呵护,不要破损和污染概况,对有呵护模的金属板,要等各道工序施工完才干裁撤.2、增强机具装备的治理,制订各项安然防护措施.留意金属板的转运安然.施工人员功课时,必须戴安然帽.系安然带.并配备对象袋.3、焊工必须经测验及格并取得响应的执业资历证书.4.现场焊接时,在焊接下方应设防火斗.焊接进程请求做好健康防护.5.高温气象施工须做好防暑降温措施.6.施工中临盆的建筑垃圾实时清运,做到工拆档清,确保工地文明施工.。
