实验报告一、题目：数字计算器的汇编语言实现二、设计任务：利用8086微处理器,可编程并行通信接口芯片 8255A等相关器件在proteus中设计仿真一个简单数字计算器，利用8086汇编语言编写完成加、减、乘、除、幂运算、阶乘运算、求余运算等功能，能实现键盘十进制运算表达式的输入和显示，按“=”后输出十进制表示的运算结果。
三、需求分析：（一）根据数据的输入要求对键盘（本实验中用4X5按钮阵来代替键盘）的数据读取及运算符号读取进行定义，根据8255A的相关性质对其进行编程实现，使每一个按钮对应一个十以内的整数或者某一个运算符号。
（二）根据8255A的输出性质，选择输出端口，对其进行编程，8255A为8086微处理器与外部设备之间提供并行输入/输出的通道。
不用附加外部电路，并行接口是在多根数据线上，以数据字节/字与I/O设备交换信息。
（三）数据的显示有LED数码管显示，LED数码管有7个字符段和一个小数点段组成，每段对应一个二极管，当二极管点亮时，相应的的字符段点亮，可以进行数据的显示。
四、总体方案首先利用程序不断扫描所设的按钮键盘是不是有输入，如果没有就一直扫描，如果有就调用子程序进行判断，是数值则进行存储并同时进行显示，是运算符号等就调用相应的子程序进行操作，操作后则继续利用程序不断扫描键盘是不是有输入，从而实现部分十进制数的加、减、乘、除、幂运算、阶乘运算、求最大公约数的运算。
运算完成后根据程序将运算的结果储存到锁存器中并显示到LED显示器上。
五、硬件设计本次实验需要的元器件有：8086微处理器、可编程并行通信接口芯片8255A、输入输出锁存器74LS373、LED数码显示管、若干按钮组成的4X5矩阵按键、若干电阻、总线等。
1、8086微处理器当引脚接高电平时，CPU工作于最小模式。
此时，引脚信号24～31的含义及其功能如下：（1）IO/M：存储器、I/O端口选择控制信号。
信号指明当前CPU是选择访问存储器还是访问I/O端口。
成都理工大学微型计算机原理及接口技术实验报告学院: 核技术与自动化工程学院专业: 电气工程及其自动化班级:学号:姓名:指导老师:完成时间:实验一EMU 8086软件的使用1、实验目的通过对emu8086的使用，来理解《微型计算机原理及接口技术》课本上的理论知识，加深对知识的运用，以及emu8086交互式学习汇编语言（Assembly Language）、计算机结构（Computer Architecture）和逆向工程（Reverse Engineering）的完整仿真体系。
以及了解创建，编译，链接，调试运行，拟屏幕、源代码观察、复位、辅助工具、变量、DEBUG、堆栈及FLAGS（标志寄存器）观察等功能。
2、实验环境及设备实验中用到的硬件：记本电脑。
软件：emu8086编程程序emu8086.exe。
3、实验内容1.emu8086的编辑面板：其中编程时要做好三个要点1.数据段：segmentends2.堆栈段：segmentends3.代码段e segmentends这三个框架。
编辑好程序如下; multi-segment executable file template.data segment; add your data here!a db 0b db 1c db 0pkey db "press any key...$"endsstack segmentdw 128 dup(0)endscode segmentstart:; set segment registers:mov ax, datamov ds, axmov es, ax; add your code heremov al ,aadd al,bmov c,allea dx, pkeymov ah, 9int 21h ; output string at ds:dx; wait for any key....mov ah, 1int 21hmov ax, 4c00h ; exit to operating system.int 21hendsend start ; set entry point and stop the assemble d1 segment进行编译后：无错误后点击运行:程序中实现了赋值，传址，加法，中断等功能。
8086微机原理实验报告实验名称：8086微机原理实验实验目的：1.深入了解8086微处理器的内部结构和指令系统。
2.掌握汇编语言的编程方法和技巧。
3.熟悉微机系统的输入输出操作原理。
4.掌握8086微机系统的调试方法和程序调试技巧。
实验器材：1.8086微处理器芯片2.Intel 8086学习板3.编程器4.示波器5.实验箱实验步骤：1.熟悉8086微处理器的内部结构和指令系统在开始实验前，首先需要熟悉8086微处理器的内部结构和指令系统。
通过阅读教材和讲义，了解到8086微处理器采用16位结构，具有4个寄存器组，支持16种不同寻址方式的指令。
熟练掌握常用的指令系统和汇编语言的编程方法。
2.设计并编制简单的汇编程序在熟悉8086微处理器的内部结构和指令系统后，我们开始设计并编制简单的汇编程序。
本实验中，我们编写了一个简单的汇编程序，用于实现两个数的加法操作，并将结果存储在内存中。
程序中使用了mov指令将操作数送入寄存器，add指令将它们相加，再用mov指令将结果存储到内存中。
程序流程图如下所示：a. 将第一个数送入累加器A中。
b. 将第二个数送入寄存器B中。
c. 执行add指令，将A和B相加，结果保存在A中。
d. 将结果存储到内存中。
e. 程序结束。
3.调试程序并进行测试在完成汇编程序的编写后，我们需要使用调试器对程序进行调试，并进行测试。
首先，将程序加载到学习板上进行调试。
在调试过程中，我们使用示波器观察各个信号的波形，以确定程序的正确性。
通过逐步单步执行程序并观察寄存器和标志位的变化，我们验证了程序的正确性。
接下来，我们使用输入设备输入两个数，并观察输出结果是否正确。
测试结果表明程序正确实现了两个数的加法操作。
4.总结体会和改进建议通过本次实验，我们深入了解了8086微处理器的内部结构和指令系统，掌握了汇编语言的编程方法和技巧，熟悉了微机系统的输入输出操作原理，以及掌握了8086微机系统的调试方法和程序调试技巧。
微机实验报告第一部分：8086汇编语言程序设计一、实验目的通过上机练习，初步掌握8086的指令系统，熟悉8086汇编语言程序的编写格式，学会编写简单的汇编语言应用程序，初步学会使用DEBUG调试工具。
二、实验题目（一）编程实现从字符串中查找特定的字符，记录特定字符的个数，并将结果在屏幕上显示，同时退出并返回DOS。
（要求字符串从键盘上输入）1、流程图2、实验程序及注释DATA SEGMENTBUFSIZE DB 20 ；数据段ACTCHAR DB ? ；定义字符串CHARTEXT DB 20 DUP(?) ；给输入字符分配内存DB '$'CNT DB 0 ；给计数器分配内存STRING1 DB 'PLEASE INPUT THE STRING:','$'STRING2 DB 0AH,0DH,'INPUT THE WORD YOU WANT TO CHECK:','$' STRING3 DB 0AH,0DH,'THE NUMBER OF THE WORD IS:','$'DATA ENDS ；数据段结束COSEG SEGMENT ；代码段ASSUME CS:COSEG,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET STRING1 ；显示提示语：请输入字符串MOV AH,09H ；输出字符串STRING1INT 21HMOV DX,OFFSET BUFSIZE ；从键盘输入字符串存入BUFSIZEMOV AH,0AH ；并送显INT 21HMOV DX,OFFSET STRING2 ；显示提示语：想查询的字符是MOV AH,09H ；输出字符串STRING2INT 21HMOV AH,01H ；从键盘上输入字符到AL中并送显INT 21HMOV BX,OFFSET CHARTEXT ；将字符串首地址存入BXMOV CL,ACTCHAR ；置循环次数CX=字符串长度XOR CH,CHLP1: CMP AL, [BX] ；字符串从头开始与键入字符AL比较JZ LP2 ；相等则转入LP2INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，继续循环LP1JMP FINI ；若全部比较完毕，跳转FINILP2: INC CNT ；计数器增一INC BX ；指针指向字符串下一个字符DEC CX ；循环次数减一JNZ LP1 ；若还有未比较的字符，跳至LP1 FINI: MOV DX,OFFSET STRING3 ；显示提示语：所查询的字符个数：MOV AH,09HINT 21HMOV AL,CNT ；将计数器的值送ALAAM ；将此值转换成非压缩BCD码ADD AH,30H ；将BCD码转换为ASCⅡ码MOV DL,AH ；高位送显MOV AH,02HINT 21HMOV AL,CNT ；再将计数器的值送ALAAMADD AL,30H ；将BCD码转换为ASCⅡ码MOV DL,AL ；低位送显MOV AH,02HINT 21HMOV AH,4CH ；结束INT 21HCOSEG ENDS ；代码段结束END START ；程序结束3、运行结果PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): A↙THE NUMBER OF THE WORD IS(数量为):3↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符):9↙THE NUMBER OF THE WORD IS(数量为):0↙PLEASE INPUT THE STRING(先输入字符串):ASDFAAD↙INPUT THE WORD YOU WANT TO CHECK(输入待查找字符): S↙THE NUMBER OF THE WORD IS(数量为):1↙4、程序改进○1循环次数的改进原来的程序：MOV CX,19改进原因：此程序表明无论输入的字符串多长，即使没有达到限定的最大字符串的长度，也要循环19次。
简易计算器的设计 自动化（电站方向）计算机硬件技术实践报告题目 姓名 专业 班级学号上海电力学院自动化工程学院 实践报告内容（目录）一. 设计题目二.开发目的三.小组成员分工及成果四.设计方案以及论证五. 硬件原理图（包括芯片的选型介绍）六. 程序流程图（包括各个子系统和子过程的程序流程）七. 程序清单，要有适当的注释八. 程序运行结果分析与预测九. 结果评述或总结（对实验结果进行分析，对实验过程进行总结，系统改进升级建议或者提出新的方案等。
）8255 控制键. 设 计题目 :用 8086 设计一个能实现 0~9 整数加法运算的计算器 , 并用 2 位 LED 数码显示 . 键盘包 括0-9 , + , - ,*, / , =, ON/C;共16个按键.能实现简单的清零操作,减法运算,乘法运算.. 开发目的 :通过课程设计，熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，得到微机 开发应用方面的初步训练。
培养集体讨论设计题目的总体设计方案、 编程、软件硬件调试、 编写设计报告等问题，做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。
通过本次课程设计熟练运用程序对 盘和LED 显示的控制，完成计算器加减法的应用,并熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法。
本组的三个成员一起讨论研究简易计算器设计的主要方案。
粗略设计程序流程图以确定简易计算器设计的大概框架。
明确目的后各自查询资料了解设计原理、逐步清晰设计思路。
以下为大体分工：主要负责： 1 、设计主要程序，编写；2、查找资料验证修改；主要负责： 1、选择需要用的各个芯片；2、设计硬件原理图；主要负责： 1、各个芯片功能的资料查找；2 、设计程序流程图四. 设计方案以及论证利用程序不断扫描所设的按钮键盘是不是有输入，如果没有就一直扫描，如果有就调 用子程序进行判断，是数值则进行存储并同时进行显示，是运算符号等就调用相应的子程 序进行操作，操作后则继续利用程序不断扫描键盘是不是有输入，从而实现部分十进制数 的加、减、乘、除的运算。
微机原理上机实验报告实验八：8086中断实验实验十二：步进电机实验微机原理上机实验（八）实验报告实验八：8086中断实验一、实验目的1、了解8086内部响应中断的机制；掌握中断向量的作用。
2、利用实验仪上单脉冲、74HC244电路，不使用8259，实现一个中断实例。
3、复习本节实验内容，可尝试自行编写程序，做好实验准备工作，填写实验报告。
二、实验内容1、编制程序：拨动单脉冲开关，“”送给8086的INTR，触发中断；8086通过INTA信号，读取中断向量；8086计数中断次数，显示于F5区的数码管上注意：给INTR高电平信号，8086就会相应中断，所以实验开始前，保证单脉冲开关给8086低电平；中断程序中，加一个较长的延时程序，在中断结束前，有时间拨动单脉冲开关，恢复给8086低电平。
三、实验原理图本实验，通过F4区的8个拨动开关，给74HC244设定中断向量；本实验的中断向量是08H，即IN7-IN0位数据是00001000。
同学可以自定义中断向量，实验程序中处理中断向量部分程序作相应调整四、实验步骤1、连线说明：B4区：CS244、BLE ——C1区：GNDB4区：RD（IO区）——A3区：INTAA3区：INTR ——B2区：单脉冲B4区：JP57(D0..D7) ——A3区：JP41B4区：JP52(IN0..7) ——F4区：JP27(1..8)D3区：CS、A0、A1 ——A3区：CS1、A0、A1D3区：PC0、PC1 ——F5区：KL1、KL2D3区：JP20、B、C ——F5区：A、B、C2、运行程序3、实验开始前，保证单脉冲开关给8086低电平；运行程序；向下拨动开关（触发中断），立即向上拨动开关，产生一个“”，观察结果，数码管上显示的次数与拨动开关次数是否对应。
五、实验代码EXTRN InitKeyDisplay:NEAR, Display8:NEAR_STACK SEGMENT STACKDW 100 DUP(?)_STACK ENDS_DATA SEGMENT WORD PUBLIC 'DATA'BUFFER DB 8 DUP(?)Counter DB ?ReDisplayFlag DB 0_DATA ENDSCODE SEGMENTSTART PROC NEARASSUME CS:CODE, DS:_DATA, SS:_STACKMOV AX,_DATAMOV DS,AXMOV ES,AXNOPCALL InitKeyDisplay ;对键盘、数码管控制器8255初始化CALL WriIntverMOV Counter,0 ;中断次数MOV ReDisplayFlag,1 ;需要显示STI ;开中断START1: LEA SI,BufferCALL Display8CMP ReDisplayFlag,0JZ START1CALL LedDisplayMOV ReDisplayFlag,0JMP START1WriIntver PROC NEARPUSH ESMOV AX,0MOV ES,AXMOV DI,20HLEA AX,INT_0STOSWMOV AX,CSSTOSWPOP ESRETWriIntver ENDPLedDisplay PROC NEARMOV AL,CounterMOV AH,ALAND AL,0FHMOV Buffer,ALAND AH,0F0HROR AH,4MOV Buffer + 1,AHMOV Buffer + 2,10H ;高六位不需要显示MOV Buffer + 3,10HMOV Buffer + 4,10HMOV Buffer + 5,10HMOV Buffer + 6,10HMOV Buffer + 7,10HRETLedDisplay ENDPINT_0: PUSH DXPUSH AXMOV AL,CounterADD AL,1DAAMOV Counter,ALMOV ReDisplayFlag,1CALL LedDisplayDELAY: PUSH BXPUSH CXPUSH DIPUSH SIMOV CX,20DELAY1: LEA SI,BufferCALL Display8loop DELAY1POP SIPOP DIPOP CXPOP BXPOP AX六、实验思考题1.绘制本实验的详细实验电路图？微机原理上机实验（十二）实验报告实验十二：步进电机实验一、实验目的1、了解步进电机的基本原理，掌握步进电机的转动编程方法2、了解影响电机转速的因素有那些二、实验内容编写程序：使用F5区的键盘控制步进电机的正反转、调节转速，连续转动或转动指定步数；将相应的数据显示在F5区的数码管上。
电梯模拟实验一、实验目的通过综合实验使学员复习并熟练掌握各个模块电路功能、基本原理、线路连接和驱动方法。
自己编写嵌入式代码进行驱动，掌握相关的程序设计、电路测试的基本能力。
通过动手实践进一步加深对理论知识的理解，提高动手能力。
二、实验原理1.使用模块：本实验使用了8254、8255、七段数码管、4*4键盘、步进电机、喇叭6大模块来进行模拟电梯的综合实验。
2.连接电路：(1).使用8255的C口的PC0~PC7连接4*4键盘的行3~列0，接收4*4键盘输入；(2).将8255的A口PA0~PA7分别与七段数码管的段码驱动输入端a~dp相连,位码驱动输入端S0接+5V,S1~S3接GND，编程实现在其显示电梯所处的楼层；(3).使用8255的B口的PB0~PB3分别与步进电机的驱动输入端BA~BD相连，编程实现根据键盘输入实现顺时针（反时针）转动；(4).8254的CLK0接1MHz时钟，GATE0接8255的PB5，OUT0和8255的PB4分别接与门的两个输入端A和B，与门输出端Y连接喇叭，编程实现电梯到达所要求的楼层后发出设定的声音进行提示,具体实验电路如下图.3.接线：4.程序流程三、关键点及难点1．关键点(1).8255的控制方式8255是通用并行接口芯片，但在具体应用时，要根据实际情况选择工作方式，连接硬件电路（外设），待进行初始化编程之后才能成为某一专用的接口电路。
8255的初始化编程比较简单，只需要一个方式控制字就把3个端口设置完成。
方式控制字决定端口A、B和C的工作方式，如下图所示。
(2).I/O端口值的读写实验中，会对大量的I/O端口进行读写操作，我们通过I/O端口对相关的硬件进行数据的读写，在进行数据读写的过程中，要清楚相关的函数操作以及写入的bit位的值对硬件起到怎样的控制。
下面是C语言方式对I/O端口读写进行操作的相关函数：(3).七段数码管工作原理实验所用的七段数码管为共阴型，段码采用同相驱动，输入加高电平，选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。
学号：课程设计题目简易计算器的设计学院自动化专业电气工程及其自动化班级姓名指导教师2014 年1月9日课程设计任务书学生姓名：专业班级：指导教师：工作单位：自动化学院题目: 简易计算器的设计初始条件：用8086CPU、8255A并行通信接口、七段LED数码管接口、小键盘控制电路接口、外围电路芯片及元器件实现一个简易计算器，完成相应的程序编写。
要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1）可进行2位十进制的加减乘除法运算。
（2）键盘输入数据，同时LED数码管显示，模拟计算器的工作。
（3）键盘上要求有0～9数字键，+、-、×、÷、=功能键，清除键C。
（4）撰写课程设计说明书。
内容包括：摘要、目录、正文、参考文献、附录（程序清单）。
正文部分包括：设计任务及要求、方案比较及论证、软件设计说明（软件思想，流程，源程序设计及说明等）、程序调试说明和结果分析、课程设计收获及心得体会。
时间安排：12月26日----- 12月 28 日查阅资料及方案设计12月29日----- 1 月 2 日编程1 月 3日----- 1 月 7日调试程序1 月 8日----- 1 月 9日撰写课程设计报告指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (1)1设计的任务及要求 (2)2方案的设计 (3)2.1方案设计论证 (3)2.2方案概述与原理硬件电路图 (3)3系统模块与功能 (5)3.18086CPU芯片 (5)3.2 8255A 并行通信接口芯片 (5)3.3 译码电路 (6)3.4 小键盘电路 (6)3.5 四位七段 LED 数码管显示电路 (7)4软件设计框图与程序 (8)4.1计算器系统程序总体流程图 (8)4.2 模块程序流程图与程序 (8)4.2.1流程图 (8)4.2.2键盘扫描流程图 (9)4.3输入运算 (10)4.3.1输入运算的流程图 (10)4.3.2输入运算程序 (10)4.4显示部分 (11)4.4.1显示部分流程图 (11)4.4.2显示部分程序 (12)5系统仿真 (14)6小结与体会 (15)参考文献 (16)附录：设计源程序 (17)本科生课程设计成绩评定表摘要这次微机原理的课程设计的题目是简易计算器的设计，设计一个可以实现2位十进制加减乘除运算功能的电路，并用LED显示出来。

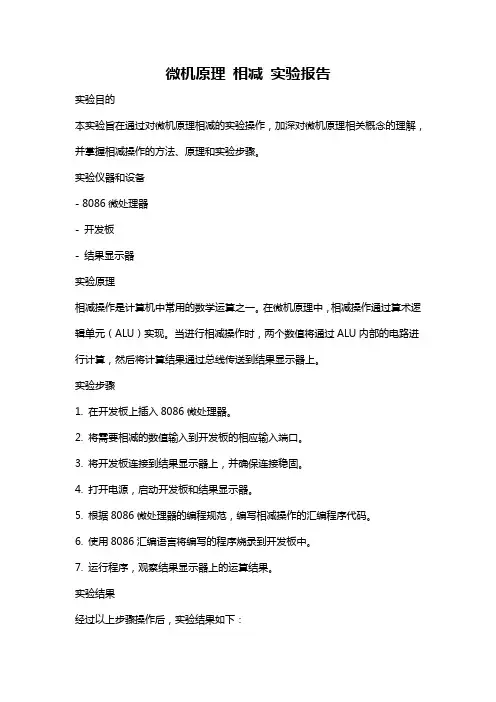

微机原理相减实验报告实验目的本实验旨在通过对微机原理相减的实验操作，加深对微机原理相关概念的理解，并掌握相减操作的方法、原理和实验步骤。
