排气催化转化系统组成和工作原理排气催化转化系统：环保小能手，让空气更清新嘿，朋友们！今天咱们聊聊那个能让汽车尾气变成无害气体的神器——排气催化转化系统。
这个家伙可不简单，它可是汽车环保的小能手哦！别看它平时低调，其实作用大得很，让我们的空气变得更加清新。
不信？跟着我一起深入了解一下这个神奇的小家伙吧！首先得说说这家伙的组成，它主要由催化剂、温度传感器、氧气传感器和排气循环管等部分组成。
催化剂就像是个聪明的大脑，负责把有害的废气转换成对环境无害的物质。
温度传感器和氧气传感器就像是它的“眼睛”，时刻监控着工作状态，确保一切正常进行。
排气循环管就是它的“通道”，废气在这里被引导进入下一步的处理过程。
工作原理嘛，简单来说就是通过催化剂的催化作用，将废气中的有害物质分解成二氧化碳、水蒸气和氮气等无害气体。
这个过程就像是魔法一样，把废气变成了“干净”的空气。
而且，这个系统还能根据不同的工况自动调节工作模式，确保在不同环境下都能高效地工作。
那么，这个小小的排气催化转化系统到底有啥好处呢？它能显著降低汽车尾气的排放量，减少空气污染，让我们呼吸到更加清新的空气。
它还有助于延长发动机的使用寿命，因为减少了高温、高压和高负荷的工作条件，让发动机更加稳定可靠。
有了这个系统，我们出行时就能更加放心，不用担心因为汽车尾气污染而影响健康了。
当然啦，虽然排气催化转化系统这么厉害，但也不能掉以轻心哦！我们要定期检查和维护这个小家伙，确保它始终处于最佳状态。
还要遵守交通规则，不乱丢垃圾，保护好我们的环境。
只有这样，才能让这个环保小能手发挥出更大的作用，让我们的生活更加美好！好啦，关于排气催化转化系统的介绍就到这里啦！希望大家通过这篇文章能更好地了解这个神奇的小家伙，也希望大家能够积极参与到环保行动中来，为保护地球贡献自己的一份力量。
让我们一起努力，让空气更清新，让世界更美好！。

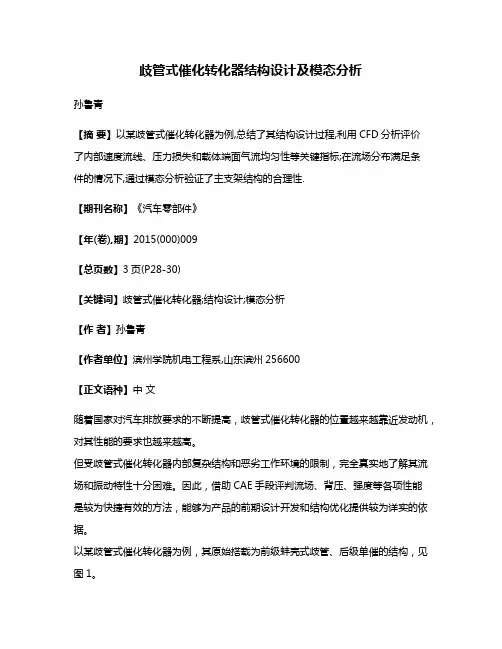

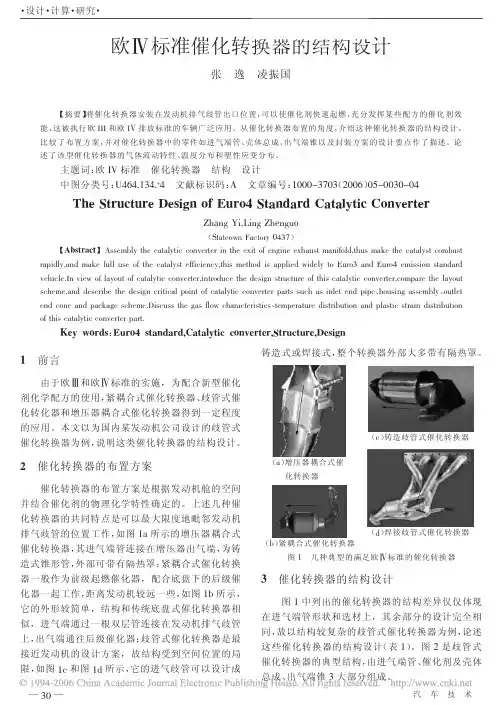

歧管式催化转化器结构设计及模态分析孙鲁青【摘要】以某歧管式催化转化器为例,总结了其结构设计过程,利用CFD分析评价了内部速度流线、压力损失和载体端面气流均匀性等关键指标;在流场分布满足条件的情况下,通过模态分析验证了主支架结构的合理性.【期刊名称】《汽车零部件》【年(卷),期】2015(000)009【总页数】3页(P28-30)【关键词】歧管式催化转化器;结构设计;模态分析【作者】孙鲁青【作者单位】滨州学院机电工程系,山东滨州256600【正文语种】中文随着国家对汽车排放要求的不断提高，歧管式催化转化器的位置越来越靠近发动机，对其性能的要求也越来越高。
但受歧管式催化转化器内部复杂结构和恶劣工作环境的限制，完全真实地了解其流场和振动特性十分困难。
因此，借助CAE手段评判流场、背压、强度等各项性能是较为快捷有效的方法，能够为产品的前期设计开发和结构优化提供较为详实的依据。

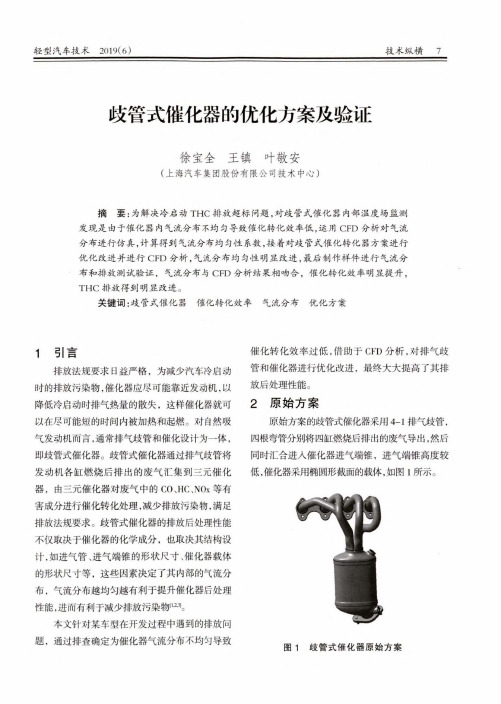

以某歧管式催化转化器为例，其原始搭载为前级蚌壳式歧管、后级单催的结构，见图1。
主要设计步骤如下：（1）确定前后法兰位置，并对进气法兰结构进行优化，增加凸台密封面，防止漏气；（2）确定包体位置，并对进、出气端盖的形状、长度及锥度进行合理设计，使其能够起到良好的导流作用，增加气流与催化剂的接触面积，减少涡流的产生以降低背压；（3）对歧管本体进行设计，主要考虑实车装配时是否干涉、焊接装夹是否合理、实车耐久性强度及性能是否满足、各导流腔气体流动是否均匀流畅；（4）最后确定氧传感器接头位置及隔热罩、吊挂件位置，同样须考虑其工艺可行性。
2.1 建立CFD模型歧管式催化转化器内部流场分布非常复杂，有气体流动的湍流现象、与外部空气自然对流和内部强迫对流的综合传热现象、管道压力损失以及催化剂载体的结构特性，因此在建立CFD分析模型时，需要建立以下子模型。
（1）湍流模型标准的k-ε模型假定的流场是完全湍流，分子之间的黏性可以忽略，因而标准k-ε模型适用于完全是湍流的流场计算。

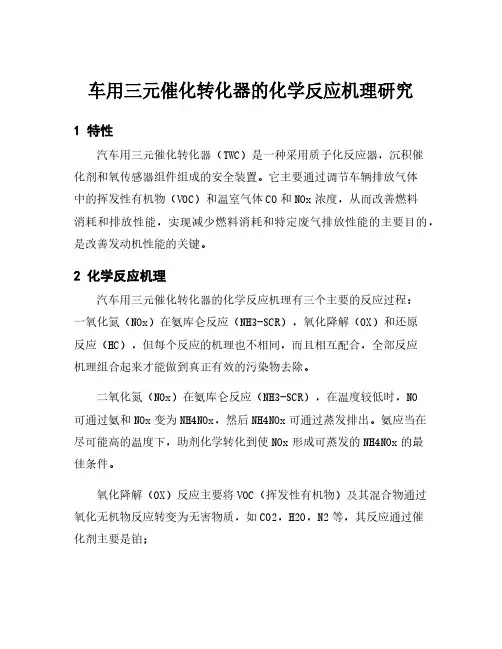

车用三元催化转化器的化学反应机理研究1 特性汽车用三元催化转化器（TWC）是一种采用质子化反应器，沉积催化剂和氧传感器组件组成的安全装置。
它主要通过调节车辆排放气体中的挥发性有机物（VOC）和温室气体CO和NOx浓度，从而改善燃料消耗和排放性能，实现减少燃料消耗和特定废气排放性能的主要目的，是改善发动机性能的关键。
2 化学反应机理汽车用三元催化转化器的化学反应机理有三个主要的反应过程：一氧化氮（NOx）在氨库仑反应（NH3-SCR），氧化降解（OX）和还原反应（HC），但每个反应的机理也不相同，而且相互配合，全部反应机理组合起来才能做到真正有效的污染物去除。
二氧化氮（NOx）在氨库仑反应（NH3-SCR），在温度较低时，NO可通过氨和NOx变为NH4NOx，然后NH4NOx可通过蒸发排出。
氨应当在尽可能高的温度下，助剂化学转化到使NOx形成可蒸发的NH4NOx的最佳条件。
氧化降解（OX）反应主要将VOC（挥发性有机物）及其混合物通过氧化无机物反应转变为无害物质，如CO2，H2O，N2等，其反应通过催化剂主要是铂；还原反应（HC）主要将低碳烃，碳氢烃等通过反应烯烃和叠氮化合物以及催化剂为主体转化为CO和H2，其中绝大多数是由催化剂引起的还原性反应。
3 催化剂种类及特性汽车用三元催化转化器所采用的催化剂包括金属氧化物，分子等离子液体催化剂，氧化物催化剂等，它们也是TWC的关键因素之一。
金属氧化物催化剂是汽车用三元催化转化器最常用的催化剂，其中普通的金属氧化物催化剂主要有贵金属（Pt，Pd，Rh）和钴，它们具有较高的催化效果和热稳定性，活性高，可以覆盖汽车发动机工作范围，但是价格较贵。
分子等离子液体催化剂，它们具有较高的活性，温室气体去除能力较强，对CO和烯烃排放气体有很好的去除能力，其释放量比铂量低，但是其热稳定性较差，价格又比贵金属催化剂便宜得多。
氧化物催化剂，它们的质子化催化能力优质，而且催化剂成本较低，无需高温。

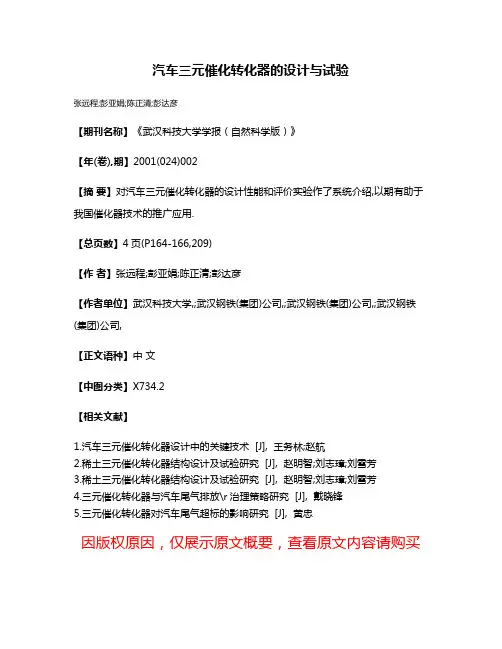

汽车三元催化转化器的设计与试验
张远程;彭亚娟;陈正清;彭达彦
【期刊名称】《武汉科技大学学报（自然科学版）》
【年(卷),期】2001(024)002
【摘要】对汽车三元催化转化器的设计性能和评价实验作了系统介绍,以期有助于我国催化器技术的推广应用.
【总页数】4页(P164-166,209)
【作者】张远程;彭亚娟;陈正清;彭达彦
【作者单位】武汉科技大学,;武汉钢铁(集团)公司,;武汉钢铁(集团)公司,;武汉钢铁(集团)公司,
【正文语种】中文
【中图分类】X734.2
【相关文献】
1.汽车三元催化转化器设计中的关键技术 [J], 王务林;赵航
2.稀土三元催化转化器结构设计及试验研究 [J], 赵明智;刘志璋;刘雪芳
3.稀土三元催化转化器结构设计及试验研究 [J], 赵明智;刘志璋;刘雪芳
4.三元催化转化器与汽车尾气排放\r治理策略研究 [J], 戴晓锋
5.三元催化转化器对汽车尾气超标的影响研究 [J], 黄忠
因版权原因，仅展示原文概要，查看原文内容请购买。
三元催化转换器的结构及工作原理三元催化转换器是一种常用于汽车尾气处理系统中的催化转换器。
它由三个主要组件组成：催化剂层、陶瓷基底和金属外壳。
该转换器的工作原理是通过催化剂将有害的尾气排放物转化为无害的物质，从而减少对环境的污染。
首先，让我们来了解三元催化转换器的结构。
它通常采用金属外壳作为保护层，以保证其耐高温和耐腐蚀性能。
在外壳内部，有一个陶瓷基底，它具有高度多孔性，可增加催化剂的接触面积。
在陶瓷基底上，涂覆有催化剂层，通常由贵金属如铂、钯和铑组成。
这些贵金属能够催化气体反应，从而将有害物质转化为无害物质。
三元催化转换器的工作原理是基于化学反应。
当车辆的发动机运行时，产生的废气流经转换器，其中的一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）等有害物质与催化剂发生反应。
催化剂上的贵金属能够给予这些有害物质所需的活化能，促进它们分解成较为稳定和无害的物质，如水（H2O）、二氧化碳（CO2）和氮气（N2）。
具体而言，三元催化转换器中的催化剂层存在两种类型的催化反应：氧化还原反应和还原氧化反应。
在氧化还原反应中，一氧化碳和碳氢化合物与氧气反应，生成二氧化碳和水。
反之，在还原氧化反应中，氮氧化物与一氧化碳或碳氢化合物反应，生成氮气和水。
这些反应在催化剂层上同时进行。
三元催化转换器的工作性能直接受到其工作温度的影响。
为了确保最佳的催化效果，转换器需要在适当的温度范围内工作。
当发动机的温度较低时，催化剂无法达到活化能，转化效率较低。
而当温度过高时，催化剂容易失活，从而影响其长期稳定性和寿命。
因此，汽车设计中通常会添加氧传感器和温度传感器，以监测和控制转换器的工作温度，确保其处于最佳工作状态。
总的来说，三元催化转换器是一种重要的尾气处理设备，通过催化剂将有害气体转化为无害的物质。
在汽车工业中，广泛采用三元催化转换器以减少排放对环境的污染。
理解三元催化转换器的结构和工作原理，可以帮助我们更好地了解尾气处理技术，并促进环境保护和可持续发展的进程。

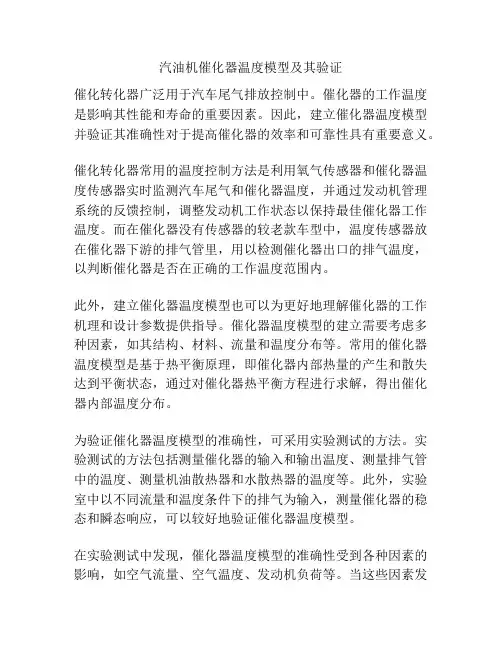

汽油机催化器温度模型及其验证催化转化器广泛用于汽车尾气排放控制中。
催化器的工作温度是影响其性能和寿命的重要因素。
因此，建立催化器温度模型并验证其准确性对于提高催化器的效率和可靠性具有重要意义。
催化转化器常用的温度控制方法是利用氧气传感器和催化器温度传感器实时监测汽车尾气和催化器温度，并通过发动机管理系统的反馈控制，调整发动机工作状态以保持最佳催化器工作温度。
而在催化器没有传感器的较老款车型中，温度传感器放在催化器下游的排气管里，用以检测催化器出口的排气温度，以判断催化器是否在正确的工作温度范围内。
此外，建立催化器温度模型也可以为更好地理解催化器的工作机理和设计参数提供指导。
催化器温度模型的建立需要考虑多种因素，如其结构、材料、流量和温度分布等。
常用的催化器温度模型是基于热平衡原理，即催化器内部热量的产生和散失达到平衡状态，通过对催化器热平衡方程进行求解，得出催化器内部温度分布。
为验证催化器温度模型的准确性，可采用实验测试的方法。
实验测试的方法包括测量催化器的输入和输出温度、测量排气管中的温度、测量机油散热器和水散热器的温度等。
此外，实验室中以不同流量和温度条件下的排气为输入，测量催化器的稳态和瞬态响应，可以较好地验证催化器温度模型。
在实验测试中发现，催化器温度模型的准确性受到各种因素的影响，如空气流量、空气温度、发动机负荷等。
当这些因素发生变化时，催化器的温度和温度响应也会发生变化。
因此，对于催化器温度模型的准确性评估，需要考虑多种因素，并进行多次实验验证。
总之，建立汽油机催化器温度模型并验证其准确性具有重要意义。
模型的准确性影响催化器性能和寿命，也为更好地理解催化器设计提供指导。
实验测试可以从多个方面验证催化器温度模型，但也需要注意各种因素对测试结果的影响。
只有综合考虑各种因素并进行多次实验验证，才能获得准确的催化器温度模型。
除了实验测试外，还可以利用计算流体力学（CFD）模拟来验证催化器温度模型。
汽车催化转换器反应汽车催化转换器是现代汽车尾气处理系统中的重要组成部分。
它通过催化反应将有害气体转化为无害物质，起到净化尾气的作用。
本文将从催化转换器的原理、组成和催化反应机制等方面进行详细介绍。
一、催化转换器的原理和组成催化转换器采用催化剂来促使尾气中的有害物质发生化学反应，将其转化为无害的物质。
催化剂通常采用铂、钯、铑等贵金属，它们具有良好的催化活性。
催化转换器由金属壳体、陶瓷基体和催化剂层组成。
金属壳体起到支撑和保护作用，陶瓷基体则提供了催化反应所需的大表面积。
二、催化反应机理1. 氧化反应汽车尾气中的一氧化碳（CO）和碳氢化合物（HC）在催化转换器中与氧气（O2）发生氧化反应，生成二氧化碳（CO2）和水（H2O）。
这一反应由铂催化剂促进，反应式如下：CO + 1/2O2 → CO2HC + (O2) → CO2 + H2O2. 还原反应汽车尾气中的氮氧化物（NOx）在催化转换器中与一氧化碳和氢气发生还原反应，生成氮气（N2）和水。
这一反应由铂和钯催化剂共同促进，反应式如下：NOx + CO + 1/2O2 → N2 + CO2NOx + HC + 1/2O2 → N2 + CO2 + H2O三、催化转换器的工作原理汽车催化转换器通过催化剂的作用，将有害气体转化为无害物质。
当发动机燃烧时，尾气中的有害物质进入催化转换器。
首先，氧化反应将一氧化碳和碳氢化合物转化为二氧化碳和水。
其次，还原反应将氮氧化物转化为氮气和水。
这样，通过催化转换器的作用，尾气中的有害物质得以减少，达到净化尾气的效果。
四、催化转换器的优缺点催化转换器具有显著的优点，也存在一些缺点。
优点：1. 可以有效减少尾气中的有害物质排放，达到环保要求。
2. 催化转换器的工作原理简单，不需要外部能源，节省能量。
3. 使用寿命较长，一般可达几十万公里。
缺点：1. 催化转换器对尾气温度较为敏感，需要达到一定的工作温度才能发挥作用。
2. 铂等贵金属催化剂价格昂贵，增加了催化转换器的成本。
简述催化转化器的结构及工作原理。
摘要：一、催化转化器的定义和作用二、催化转化器的结构组成1.催化剂载体2.催化剂活性物质3.进口和出口三、催化转化器的工作原理1.催化转化过程2.反应条件的影响3.催化转化器的优缺点正文：催化转化器是一种重要的环保设备，主要用于减少汽车尾气排放的污染物。
它通过将有害气体转化为无害或低毒气体，达到净化尾气的作用。
催化转化器在我国已经得到了广泛的应用，成为汽车排放控制的重要组成部分。
催化转化器的结构主要由三部分组成：催化剂载体、催化剂活性物质以及进口和出口。
催化剂载体通常为陶瓷或金属材料，起到支撑催化剂活性物质的作用。
催化剂活性物质是催化转化器的核心，它能促进有害气体发生化学反应，转化为无害或低毒气体。
进口和出口则是气体进入和排出催化转化器的位置。
催化转化器的工作原理主要包括催化转化过程、反应条件的影响以及催化转化器的优缺点。
催化转化过程是指在催化剂的作用下，有害气体发生氧化还原反应，生成无害或低毒气体。
这个过程需要一定的温度、压力和气体浓度等条件。
反应条件的影响主要体现在温度、压力和气体浓度等方面，这些条件会影响催化转化效率。
一般来说，反应温度在300-500℃之间时，催化转化效果最好。
催化转化器的优点在于它能有效地降低汽车尾气排放的污染物，减轻环境污染。
缺点是催化转化器对某些有害物质的转化效果较差，而且催化剂活性物质容易受到中毒和磨损，导致催化转化效果降低。
为了解决这些问题，研究人员一直在寻求新的催化剂活性物质和载体材料，以提高催化转化器的性能和稳定性。
总之，催化转化器在汽车排放控制领域发挥着重要作用。
了解其结构和工作原理有助于我们更好地利用这一环保设备，减轻尾气排放对环境的影响。
