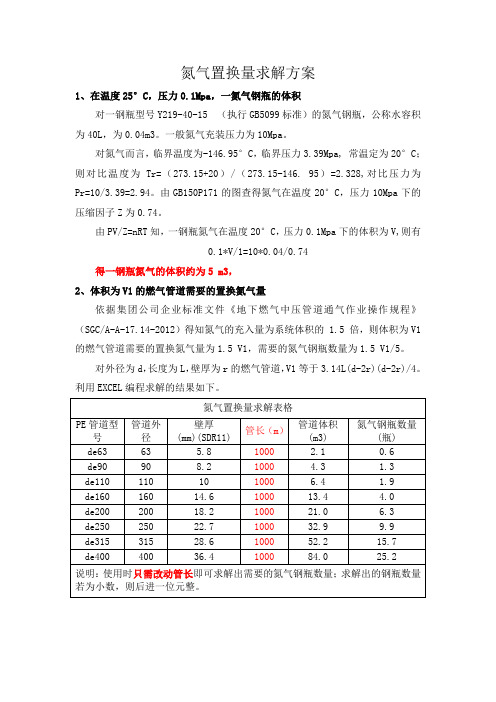

氮气置换量求解方案
1、在温度25°C，压力0.1Mpa，一氮气钢瓶的体积
对一钢瓶型号Y219-40-15 （执行GB5099标准）的氮气钢瓶，公称水容积为40L，为0.04m3。
一般氮气充装压力为10Mpa。
对氮气而言，临界温度为-146.95°C，临界压力3.39Mpa, 常温定为20°C；则对比温度为Tr=（273.15+20）/（273.15-146. 95）=2.328,对比压力为Pr=10/3.39=2.94。
由GB150P171的图查得氮气在温度20°C，压力10Mpa下的压缩因子Z为0.74。
由PV/Z=nRT知，一钢瓶氮气在温度20°C，压力0.1Mpa下的体积为V,则有
0.1*V/1=10*0.04/0.74
得一钢瓶氮气的体积约为5 m3，
2、体积为V1的燃气管道需要的置换氮气量
依据集团公司企业标准文件《地下燃气中压管道通气作业操作规程》（SGC/A-A-17.14-2012）得知氮气的充入量为系统体积的 1.5 倍，则体积为V1的燃气管道需要的置换氮气量为1.5 V1，需要的氮气钢瓶数量为1.5 V1/5。
对外径为d，长度为L，壁厚为r的燃气管道，V1等于3.14L(d-2r)(d-2r)/4。
利用EXCEL编程求解的结果如下。
氮气、天然气置换方案工程概况：我公司已完工，根据****厂用气要求，将**门站至F-03,F-11阀门井进行氮气、天然气置换。
共约——公里，管径DN300、DN200，容积约210m³，氮气大约需360m³，天然气大约需360m³，为使置换工作顺利完成，确保安全作业，经公司领导研究，特拟定此置换方案。
一、参加单位：****有限公司****有限公司二、组织机构：1、放散组：（1）总指挥：**（2）副总指挥：**（3）成员：**** （5）职责：**现场总指挥负责全面指挥和协调，并根据现场情况及时下达作业指令，及时向总指挥汇报现场进度，**负责在氮气置换前协助并组织氮气瓶组的摆放及连接管的安装工作，并设立警界区，注气时协助阀门控制。
氮气置换时：检测一组：组长：**组员：***、天然气专家一名职责：负责F-03(DN300)阀井处放散管的连接、更换、检测工作，准备一副棉手套、一把活扳手、一把钳子检测二组：组长：**组员：***职责：负责F-11(DN200)阀井处放散管的连接、更换、检测工作，准备一把活扳手、一把钳子检测三组：组长：***组员：***、天然气专家一名职责：负责***门站F-04(DN300)阀井处放散管的连接、更换、检测工作，准备一把活扳手、一把钳子天然气置换时：检测一组：组长：**组员：**、天然气专家一名职责：负责F-03(DN300)阀井处放散管的连接、置换、检测工作；检测二组：组长：**组员：*** 、天然气专家一名职责：负责F-11(DN200)阀井处放散管的连接、置换、检测工作；检测三组：组长：***组员：*** 职责：留守站内（4）物资准备：氮气瓶组置换连接管一套；放散连接管一套，干粉灭火器2个，活扳手4把，手轮DN3002个，氧含量测试仪4部，爆破筒1个，点火器1个，警戒带一卷，钳子4把，洗涤灵水2瓶，铅丝30米，作业车1辆。
后勤保障一组：（1）组长：***（2）职责：负责保证参加置换工作的车辆车况良好及油料充足，准备好水、食物、药品，负责作业物资的准备、收集、登记、发放等相关工作。
制氮机制氮量计算公式制氮机流量换算制氮机流量换算1、一吨氮气是多少立方米？一吨氮气是800立方米。
标准状态下，氮气密度是1.25g/L，根据密度公式ρ=m/V，即V=m/ρ，易算得为800立方米。
也就是体积=质量/密度=1000000/1.25=800000L 即800立方米。
2、一升氮气是多少立方米？一升就是一立方分米＝1kg，因为1立方米=1000立方分米，所以忽略条件限制，1升=0.001立方米。
1立方米＝1000立方分米（或升）。
1000kg/立方米＝1000kg/1000立方分米＝1kg/立方分米制氮机技术参数质量即气体的重量，常以毫克(mg)、克(g)、千克(kg)、吨(t)来表示。
体积是指气体所处的容器之容积。
常以立方毫米(mm3)、立方厘米(cm3)、立方米(m3)表示。
比容是单位重量物质所占有的容积，用符号V表示，气体比容单位用m3/kg，液态比容l/kg表示。
1、压力、压强、大气压、绝对压力、相对压力气体分子运动时对容器壁的撞击时产生的力称为压力。
对容器单位面积所产生的压力叫压强。
压强的单位习惯上使用毫米汞柱(mmHg)/平方厘米(cm2)，国际通用(法定计量)帕(Pa)、千帕(KPA)、兆帕(MPA)。
经换算1mmHg=133.3Pa=0.1333kPa，1MPa=1000kPa=1000000Pao1ATA=0.1MPao。
包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为"大气压"，符号为B;直接作用于容器或物体表面的压力，称为"绝对压力"，绝对压力值以绝对真空作为起点，符号为PABS。
用压力表、真空表、U型管等仪器测出的压力叫"表压力"(又叫相对压力)，"表压力"以大气压力为起点，符号为Pg。
三者之间的关系是:PABS==B+Pg。
2、温度、绝对温度、相对温度、临界温度、临界压力温度是物质分子热运动的统计平均值。

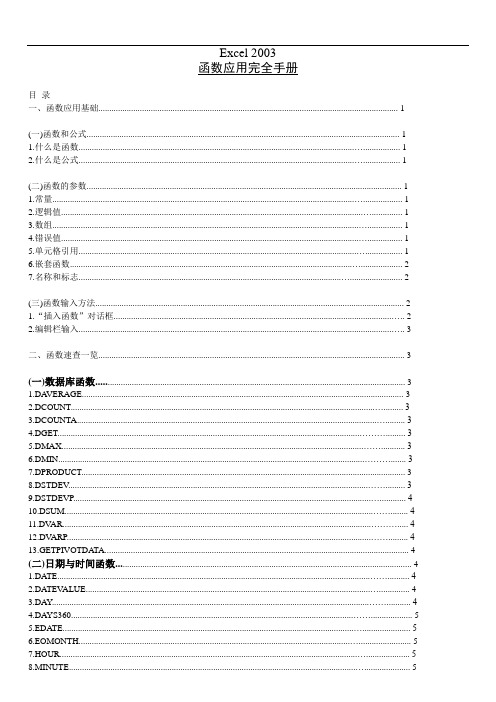

Excel 2003函数应用完全手册目录一、函数应用基础 (1)(一)函数和公式 (1)1.什么是函数 (1)2.什么是公式 (1)(二)函数的参数 (1)1.常量 (1)2.逻辑值 (1)3.数组 (1)4.错误值 (1)5.单元格引用 (1)6.嵌套函数 (2)7.名称和标志 (2)(三)函数输入方法 (2)1.“插入函数”对话框 (2)2.编辑栏输入 (3)二、函数速查一览 (3)(一)数据库函数 (3)1.DA VERAGE (3)2.DCOUNT (3)3.DCOUNTA (3)4.DGET (3)5.DMAX (3)6.DMIN (3)7.DPRODUCT (3)8.DSTDEV (3)9.DSTDEVP (4)10.DSUM (4)11.DV AR (4)12.DV ARP (4)13.GETPIVOTDATA (4)(二)日期与时间函数 (4)1.DATE (4)2.DATEV ALUE (4)3.DAY (4)4.DAYS360 (5)5.EDA TE (5)9.MONTH (5)WORKDAYS (5)11.NOW (6)12.SECOND (6)13.TIME (6)14.TIMEV ALUE (6)15.TODAY (6)16.WEEKDAY (6)17.WEEKNUM (6)18.WORKDAY (6)19.YEAR (7)20.YEARFRAC (7)(三)外部函数 (7)1.EUROCONVERT (7)2.SQL.REQUEST (7)(四)工程函数 (7)1.BESSELI (7)2.BESSELJ (8)3.BESSELK (8)4.BESSELY (8)5.BIN2DEC (8)6.BIN2HEX (8)7.BIN2OCT (8)PLEX (8)9.CONVERT (8)10.DEC2BIN (8)11.DEC2HEX (8)12.DEC2OCT (8)13.DELTA (8)14.ERF (8)15.ERFC (9)16.GESTEP (9)17.HEX2BIN (9)18.HEX2DEC (9)19.HEX2OCT (9)20.IMABS (9)21.IMAGINARY (9)22.IMARGUMENT (9)23.MCONJUGA TE (9)24.IMCOS (9)25.IMDIV (9)26.IMEXP (9)27.IMLN (9)33.IMSIN (10)34.IMSQRT (10)35.IMSUB (10)36.IMSUM (10)37.OCT2BIN (10)38.OCT2DEC (10)39.OCT2HEX (10)(五)财务函数 (10)1.ACCRINT (10)2.ACCRINTM (11)3.AMORDEGRC (11)4.AMORLINC (11)5.COUPDAYBS (11)6.COUPDAYS (11)7.COUPDAYSNC (11)8.COUPNUM (11)9.COUPPCD (11)10.CUMIPMT (11)11.CUMPRINC (12)12.DB (12)13.DDB (12)14.DISC (12)15.DOLLARDE (12)16.DOLLARFR (12)17.DURA TION (12)18.EFFECT (12)19.FV (12)20.FVSCHEDULE (12)21.INTRA TE (13)22.IPMT (13)23.IRR (13)24.ISPMT (13)25.MDURATION (13)26.MIRR (13)27.NOMINAL (13)28.NPER (13)29.NPV (13)30.ODDFPRICE (13)31.ODDFYIELD (14)32.ODDLPRICE (14)33.ODDL YIELD (14)34.PMT (14)40.RATE (15)41.RECEIVED (15)42.SLN (15)43.SYD (15)44.TBILLEQ (15)45.TBILLPRICE (15)46.TBILL YIELD (15)47.VDB (15)48.XIRR (16)49.XNPV (16)50.YIELD (16)51.YIELDDISC (16)52.YIELDMAT (16)(六)信息函数 (16)1.CELL (16)2.ERROR.TYPE (16) (16)4.IS 类函数 (17)5.ISEVEN (17)6.ISODD (17)7.N (17)8.NA (17)9.TYPE (18)(七)逻辑运算符 (18)1.AND (18)2.FALSE (18)3.IF (18)4.NOT (18)5.OR (18)6.TRUE (18)(八)查找和引用函数 (19)1.ADDRESS (19)2.AREAS (19)3.CHOOSE (19)4.COLUMN (19)5.COLUMNS (19)6.HLOOKUP (19)7.HYPERLINK (19)8.INDEX (20)9.INDIRECT (20)15.RTD (21)16.TRANSPOSE (21)17.VLOOKUP (21)(九)数学和三角函数 (21)1.ABS (21)2.ACOS (21)3.ACOSH (22)4.ASIN (22)5.ASINH (22)6.ATAN (22)7.ATAN2 (22)8.ATANH (22)9.CEILING (22)BIN (22)11.COS (22)12.COSH (23)13.COUNTIF (23)14.DEGREES (23)15.EVEN (23)16.EXP (23)17.FACT (23)18.FACTDOUBLE (23)19.FLOOR (23)20.GCD (23)21.INT (23)22.LCM (24)23.LN (24)24.LOG (24)25.LOG10 (24)26.MDETERM (24)27.MINVERSE (24)28.MMULT (24)29.MOD (24)30.MROUND (24)31.MULTINOMIAL (25)32.ODD (25)33.PI (25)34.POWER (25)35.PRODUCT (25)36.QUOTIENT (25)37.RADIANS (25)38.RAND (25)44.SERIESSUM (26)45.SIGN (26)46.SIN (26)47.SINH (26)48.SQRT (26)49.SQRTPI (27)50.SUBTOTAL (27)51.SUM (27)52.SUMIF (27)53.SUMPRODUCT (27)54.SUMSQ (27)55.SUMX2MY2 (27)56.SUMX2PY2 (27)57.SUMXMY2 (28)58.TAN (28)59.TANH (28)60.TRUNC (28)(十)统计函数 (28)1.A VEDEV (28)2.A VERAGE (28)3.A VERAGEA (28)4.BETADIST (28)5.BETAINV (28)6.BINOMDIST (29)7.CHIDIST (29)8.CHIINV (29)9.CHITEST (29)10.CONFIDENCE (29)11.CORREL (29)12.COUNT (29)13.COUNTA (30)14.COUNTBLANK (30)15.COUNTIF (30)16.COV AR (30)17.CRITBINOM (30)18.DEVSQ (30)19.EXPONDIST (30)20.FDIST (30)21.FINV (30)22.FISHER (31)23.FISHERINV (31)24.FORECAST (31)30.GEOMEAN (31)31.GROWTH (32)32.HARMEAN (32)33.HYPGEOMDIST (32)34.INTERCEPT (32)35.KURT (32)RGE (32)37.LINEST (32)38.LOGEST (33)39.LOGINV (33)40.LOGNORMDIST (33)41.MAX (33)42.MAXA (33)43.MEDIAN (33)44.MIN (33)45.MINA (33)46.MODE (33)47.NEGBINOMDIST (34)48.NORMDIST (34)49.NORMSINV (34)50.NORMSDIST (34)51.NORMSINV (34)52.PEARSON (34)53.PERCENTILE (34)54.PERCENTRANK (34)55.PERMUT (35)56.POISSON (35)57.PROB (35)58.QUARTILE (35)59.RANK (35)60.RSQ (35)61.SKEW (35)62.SLOPE (35)63.SMALL (36)64.STANDARDIZE (36)65.STDEV (36)66.STDEV A (36)67.STDEVP (36)68.STDEVPA (36)69.STEYX (36)70.TDIST (37)71.TINV (37)72.TREND (37)78.V ARPA (38)79.WEIBULL (38)80.ZTEST (38)(十一)文本和数据函数 (38)1.ASC (38)2.CHAR (38)3.CLEAN (38)4.CODE (38)5.CONCATENATE (38)6.DOLLAR 或RMB (38)7.EXACT (39)8.FIND (39)9.FINDB (39)10.FIXED (39)11.JIS (39)12.LEFT 或LEFTB (39)13.LEN 或LENB (39)14.LOWER (40)15.MID 或MIDB (40)16.PHONETIC (40)17.PROPER (40)18.REPLACE 或REPLACEB (40)19.REPT (40)20.RIGHT 或RIGHTB (40)21.SEARCH 或SEARCHB (41)22.SUBSTITUTE (41)23.T (41)24.TEXT (41)25.TRIM (41)26.UPPER (41)27.V ALUE (41)28.WIDECHAR (41)三、函数应用案例──算账理财 (42)1.零存整取储蓄 (42)2.还贷金额 (42)3.保险收益 (42)4.个税缴纳金额 (43)四、函数应用案例──信息统计 (43)1.性别输入 (43)2.出生日期输入 (44)6.名次值统计 (45)7.位次阈值统计 (46)五、函数应用案例──管理计算 (46)1.授课日数 (46)2.折旧值计算 (46)3.客流均衡度计算 (47)4.销售额预测 (47)5.客流与营业额的相关分析 (47)一、函数应用基础( 一) 函数和公式1 .什么是函数Excel 函数即是预先定义，执行计算、分析等处理数据任务的特殊公式。
石油天然气氮气置换原则方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN氮气置换原则方案一、执行标准和规范《天然气管道运行规范》SY/T5922-2003《石油工业动火作业安全规程》SY/T5858-2004《陆上油气田油气集输安全规定》SY/T6320-1997《天然气管道场站氮气置换作业标准》Q/SYXN0291-2008二、置换工艺简述：利用液氮槽车将液氮运送到需要置换的天然气管线、场站等，与车载空温式汽化器连接（当环境温度低于8℃时，需增加水浴式电加热设施），将液氮汽化为常温气体［1m3液氮汽化为687m3氮气（1atm，293k，下同）］注入所需进行置换的设备、管道，在管道末端放空并取样分析。
三、置换方案1.置换方式（1）场站内设备：采用压力稀释法。
（2）已经运行的管线：距整改管段最近的两端阀门之间全管段置换。
（3）即将投运的新管线：采用全管段置换或部分管段注氮方式（加隔离氮气）。
2.注氮点的选择（1）场站内设备：注氮点可根据设备、管线及流程选择在设备的排污阀（或放空阀）上。
（2）已经运行的管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
（3）即将投运的新管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
3.注氮量的确定（1）场站内设备：一般为置换设备、管道水容积的10倍。
（2）已经运行的管线：一般为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
（3）即将投运的新管线：全管段置换为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
长距离管段的置换采用部分注氮方式，一般为置换管段的水容积的20%~30%。
4.置换速度置换速度控制在3~5m/s。
5.置换时间根据测算的注氮量、管道直径、置换控制数度测算注氮时间；对整改管线的置换作业等待建设单位放空点火一般需4~5小时。
6.注氮温度不低于5℃。
7.分析检测点一般设在置换设备、管段的放空管压力表接口上，或根据建设单位要求进行分析。
氮气置换方案一、全线氮气分段置换方法之一1、全线置换阀间距、阀间容积、置换时间(1) 计算管线阀间距阀间距依据施工图纸或实地测量出管线的长度(m) 。
(2) 计算管线阀间容积阀间容积V =πR2L (m3) ;式中R 为管子内半径, L 为管段长,单位均为m。
(3) 计算管线阀间氮气置换时间置换时间t = V/ g ,min ; g 为进入管线的氮气流量,m3/ min (一般按5 ～ 10 m3/ min 考虑) 。
2、置换原则、范围与合格标准(1) 置换原则:分段置换,一般每段长度为5～20 km ,建议以阀间为界。
(2) 置换范围:起点为首站(发球筒) 经管线各个截止阀门至末站内收球筒。
(3) 氮气置换合格标准:管道内混合气体中的氮气体积百分比大于98 %(即氧气体积含量小于2 %) ,并且连续3 次(间隔为5 min) 对放气口取样都低于此值时,置换合格。
3、氮气置换步骤(1) 管线第一段(首站发球筒至某个截止阀门“A”)①确认“A”阀门处于关闭状态;②在“A”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开放球筒后的阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站发球筒注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格,并作好记录;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第一段置换结束。
(2) 管线第二段(阀门“A”—阀门“B”)①确认“B”阀门处于关闭状态;②在“B”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开“A”阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站经第一段管道注入第二段管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第二段置换结束。
(3) 管线第三段、第四段⋯⋯(“B”—“C”阀门、⋯⋯) ,依次重复上次过程,直到最后一段置换完成。
氮气置换的标准规范篇一：氮气置换、试压、试密规范1、氮气置换原则依据国标GB50235-97和GB50236-98规范要求，天然气工业管道及设备在吹扫、试压之后必须进行氮气置换。
2、试压施工规范依据国标GB50235-97《工业金属管道工程施工及验收规范》、SH3501-1997《石油化工剧毒、可燃介质管道工程施工及验收规范》6管道系统试验6.1 管道系统压力试验6.1.1 管道系统压力试验，应按设计文件要求，在管道安装完毕、热处理无损检测合格后进行。
6.1.2 管道系统试压前，应由建设/监理单位、施工单位有关部门对下列资料进行审查确认：1 管道组成件、焊材的制造厂质量证明书；2 管道组成件、焊材的校验性检查或试验记录；3 SHA级管道弯管加工记录、管端的螺纹和密封面加工记录；4 管道系统隐蔽工程记录；5 符合第5.5.15条要求的单线图；6 无损检测报告；7 焊接接头热处理记录及硬度试验报告；8 静电接地测试记录；9 设计变更及材料代用文件。
6.1.3 管道系统试压前，应由施工单位、建设/监理单位和有关部门联合检查确认下列条件：1 管道系统全部按设计文件安装完毕；2 管道支、吊架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格；3 焊接及热处理工作已全部完成；4 焊缝及其他应检查的部位，不应隐蔽；5 试压的临时加固措施安全可靠。
临时盲板加置正确，标志明显，记录完整；6 合金钢管道的材质标记明显清楚；7 试压用的检测仪表的量程、精度等级、检定期符合要求；8 有经批准的试压方案，并经技术交底。
6.1.4 管道系统的压力试验应以液体进行。
液压试验确有困难时，可用气压试验代替，但应符合下列条件，并有经施工单位技术总负责人批准的安全措施：1 公称直径小于或等于300mm、试验压力小于或等于1.6MPa的管道系统；2 公称直径大于300mm、试验压力等于或小于0.6MPa的管道系统；3 管道系统内焊接接头的射线检测已按本规范第5.5.4条和第5.5.5条的规定检测合格，设备应全部隔离；4 若超过上述条件的管道系统必须用气压试验代替，未经射线检测的焊接接头，应经射线检测或超声检测合格；跨接三通支管的焊接接头应经磁粉检测或渗透检测合格；5 脆性材料管道组成件未经液压试验合格，严禁参加管道系统气体压力试验。
