TD-LTE基站射频测试步骤详解TD-L TE基站射频测试操作说明第⼀部分TX测试⼀、TX测试连接图Note: 衰减为输出功率2.5倍以上，此处选择30dB。
10MH 参考线时钟线reference接BBU针孔，10毫秒trigger接B板最右边⽹⼝。
⼆、仪表等附件内容频谱分析仪(Agilent MXA Signal Analyzer N9020A,10Hz~13.6GHz), 30dB衰减，System DC Power 7Supply (Agilent N5747A/60V/12.5A/750W)，VGA信号源。
LTE NEM，Secure CRT。
三、NEM操作系统配置四、频谱仪选键设置Step 1. 选择LTE模式，Press Mode, LTE TDD.Step 2. 频点设置FREQ ChannelStep 3. 频点补偿设置Input/Output, External Gain, BTSStep 4. 下⾏模式设置Mode Setup, Radio, Direction to be Downlink.Step 5. 链路配置设Mode Setup, Radio, ULDLAlloc, Config 3；DW/GP/Up Len, More, Config 8.Step 6. 时间门限设置Sweep/control, Gate, Gate Delay=5ms, Gate Length=6.8msStep 7. 带宽设置Mode setup, Prest To Standard=10/20MHzStep 8. 触发⽅式设置Trigger, External 1/2配置完后频谱分析仪显⽰如下：五、下⾏发射项测试操作步骤1. 输出功率Output Power测试项选择Meas---Channel power 测试模式E-TM1.1Note: 查看Channel Power值，(10W标准值40dBm)。
FDD站单验测试步骤一、室外单站验证测试前准备事项：1、出发前，联系后台查询一下站点是否有告警。
2、到达站后，联系后台。
3、寻找好点RSRP为-80以内，SINR为25以上；在找不到好点的情况下，可以用中点代替。
中点RSRP为-90以内，SINR为15以上（中点达标：上传25M，下载45M)4、测试必备设备(车辆、测试电脑、终端、硬（软）狗、GPS)二、室外单站验证测试步骤：1、打开probe测试软件→连接设备，如下图导入工参表点击图标（crtl+E）→在弹出的对话框system中选LTE，选LTE工参表单击→,单击→选LTE→分别单击，三个图标显示如下图：导入Mapinfo Tab地图。
测试可以开始了2、PING在开始→运行输入cmd→cd\→回车，如下图：输入命令“ping 127.1.1.1 -n 100 >M_XXXXX(站名)-S1-PCI50-PING-1.txt”其中“数字50为该扇区PCI，“M_XXXXX”为站名，测试时根据所测站点进行修改“，然后回车出现如下图（范例）开始PING后记录LOG，PING结束后停止记录LOG（LOG命名方式：Probe_20130516171626-M_XXXXX-S1-PCI50-PING-1），每个扇区PING做2次，第二次PING 命名为：“M_XXXXXXX-S1-PCI50-PING-2.txt”。
3、上传（UL）灌包在命令中输入“iperf -c -u -b 50m -i 1 -t 9999 -P 2 -l 1000”。
→ENTER如下图所示待速率达到40M左右时开始记录开始后记录LOG3分钟3分钟后停止记录LOG，截图同样记录两次再停止灌包Ctrl+C停止上行灌包命名为Probe_20130516171626-M_XXXXXXX-S1-PCI50-UL-1 截图命名：M_XXXXXX-S1-PCI50-UL(截图采用HooNetMeter软件来截图范例UL4、FTP下载FTP下载采用FileZilla软件来下载，将FileZilla中下载线程设置为10，打开FileZilla 单击“编辑‘→设置如下图：拉满10个下载任务后待速率达到100M左右开始记录LOG同样3分钟之后停止记录，截图DL同样记录两次删除FTP下载任务FTP下载命名为“Probe_20130516171626-M_XXXXXX-S1-PCI50-DL-1“截图命名：“M_XXXXXX-S1-PCI50-DL“5、ATTACH测试导入Attach_Probe脚本→,运行如下图:6、0度和8度测试‘空载记录2分钟即可，不做任何业务，但需注意0度和8度的RSRP、PUCCH需相差5以上。

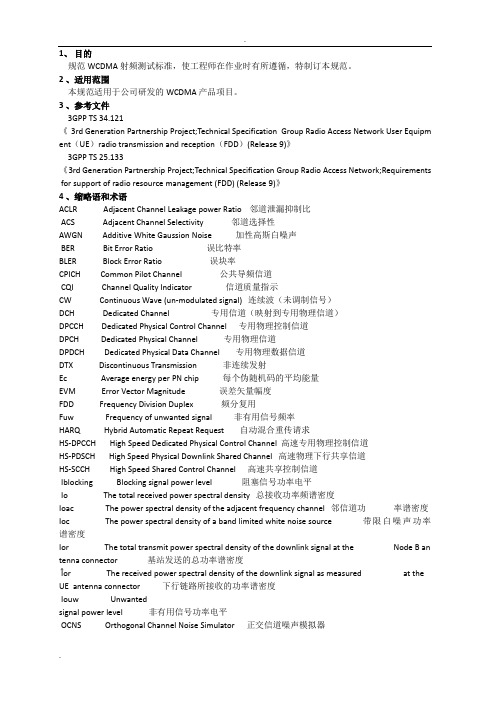

1、目的规范WCDMA射频测试标准，使工程师在作业时有所遵循，特制订本规范。
2 、适用范围本规范适用于公司研发的WCDMA 产品项目。
3 、参考文件3GPP TS 34.121《3rd Generation Partnership Project;Technical Specification Group Radio Access Network User Equipm ent（UE）radio transmission and reception（FDD）(Release 9)》3GPP TS 25.133《3rd Generation Partnership Project;Technical Specification Group Radio Access Network;Requirements for support of radio resource management (FDD) (Release 9)》4 、缩略语和术语ACLR Adjacent Channel Leakage power Ratio 邻道泄漏抑制比ACS Adjacent Channel Selectivity 邻道选择性AWGN Additive White Gaussion Noise 加性高斯白噪声BER Bit Error Ratio 误比特率BLER Block Error Ratio 误块率CPICH Common Pilot Channel 公共导频信道CQI Channel Quality Indicator 信道质量指示CW Continuous Wave (un-modulated signal) 连续波（未调制信号）DCH Dedicated Channel 专用信道（映射到专用物理信道）DPCCH Dedicated Physical Control Channel 专用物理控制信道DPCH Dedicated Physical Channel 专用物理信道DPDCH Dedicated Physical Data Channel 专用物理数据信道DTX Discontinuous Transmission 非连续发射Ec Average energy per PN chip 每个伪随机码的平均能量EVM Error Vector Magnitude 误差矢量幅度FDD Frequency Division Duplex 频分复用Fuw Frequency of unwanted signal 非有用信号频率HARQ Hybrid Automatic Repeat Request 自动混合重传请求HS-DPCCH High Speed Dedicated Physical Control Channel 高速专用物理控制信道HS-PDSCH High Speed Physical Downlink Shared Channel 高速物理下行共享信道HS-SCCH High Speed Shared Control Channel 高速共享控制信道Iblocking Blocking signal power level 阻塞信号功率电平Io The total received power spectral density 总接收功率频谱密度Ioac The power spectral density of the adjacent frequency channel 邻信道功率谱密度Ioc The power spectral density of a band limited white noise source 带限白噪声功率谱密度Ior The total transmit power spectral density of the downlink signal at the Node B an tenna connector 基站发送的总功率谱密度Îor The received power spectral density of the downlink signal as measured at the UE antenna connector 下行链路所接收的功率谱密度Iouw Unwantedsignal power level 非有用信号功率电平OCNS Orthogonal Channel Noise Simulator 正交信道噪声模拟器PCCPCH Primary Common Control Physical Channel 主公共控制物理信道 PICH Paging Indicator Channel 寻呼指示信道PRACH Physical Random Access Channel 物理随机接入信道Qqualmin Minimum Required Quality Level 小区质量最小需求Qrxlevmin Minimum Required Rx Level 小区信号电平最小需求<REFÎor> Reference orIˆ<REFSENS> Reference sensitivity 参考灵敏度RRC Root-Raised Cosine 根升余弦 RSCPReceived Signal Code Power 接收信号码功率SCH Synchronisation Channel 同步信道SF Spreading Factor 扩频因子TFC Transport Format Combination 传输格式集合UE User Equipment 用户设备UTRA UMTS Terrestrial Radio Access 陆地无线接入UTRAN UMTS Terrestrial Radio Access Network 陆地无线接入网络5、测试环境正常环境：15℃~35℃；湿度控制在20~75% ；常压。
1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。
通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。
1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。
DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。
室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。
1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。
笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。
1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。
LTEFDD外场终端测试规范新一代宽带无线移动通信网”重大专项“TD-LTE及FDD技术试验及标准”课题LTEFDD技术试验—终端外场测试规范(V0.1)工业和信息化部电信研究院目次目次 (1)前言 (3)1范围 (4)2参考文件 (4)3缩略语 (5)4概述 (6)4.1 测试配置 (6)4.2 测试仪表要求 (6)4.2.1 协议测试仪 (6)4.2.2 测试终端 (6)4.2.3 路测设备 (6)4.2.4 可接受的测试设备的不确定度 (6)4.3 测试的前提条件 (6)5单UE测试 (9)5.1 系统接入测试 (9)5.1.1 附着与去附着 (9)5.1.2 PLMN选择 (10)5.1.3 跟踪区更新测试 (10)5.1.4 小区重选 (12)5.1.5 下载接入成功率测试 (12)5.1.6 上传接入成功率测试 (13)5.1.7 上传下载接入成功率测试 (13)5.2 峰值速率测试 (14)5.2.1 下行峰值速率测试 (14)5.2.2 上行峰值速率测试 (15)5.2.3 上下行峰值速率测试 (15)5.3 状态转换与时延测试 (16)5.3.1 控制面时延测试 (16)5.3.2 用户面时延测试 (17)5.3.3 寻呼测试 (18)5.3.4 切换测试 (19)5.4 长保测试 (20)5.4.1 静态长保测试 (20)5.4.2 动态长保测试 (21)6多UE测试 (23)6.1 多UE长保测试 (23)6.1.1 下载长保测试 (23)6.1.2 上传长保测试 (24)6.1.3 上传下载长保测试 (25)6.2 多UE短呼接入测试 (26)前言本规范用于“新一代宽带无线移动通信网”重大专项“TD-LTE及FDD技术试验及标准”课题的LTE FDD 技术试验。
本规范主要规定了LTE FDD UE设备在外场的测试方法和测试过程。
本规范版权归工业和信息化部电信研究院所有，未经授权，任何单位或个人不得复制或拷贝本规范之部分或全部内容。
射频测试报告模板篇一：手机硬件RF和电性能测试报告手机硬件RF和电性能测试报告Co.，LtdTel: -875 Fax: -801E-mail:pengguiqiongXX54＠Add: Prayvtech Communications TechnologyParametric Test Report(Revision:A0)Model:(转载于: 小龙文档网:射频测试报告模板)Description: PR1硬件测试报告Amount:2PC Date:xxxx-xx-xx Test Conditions1. PCB： /W:Equipments：CMU200/ Agilent 8960/Keithley2306/ Agilent6631系列Standard Test Condition1. Temperature15—35℃2. Relative humidity 50%—70%3. Test Conclusion:□FALL■PASS Approved:1简介目的适用范围责任程序内容测试数据及测试结果1 简介序言目前国家对手机的质量问题越来越重视，公司对于手机质量的客户满意度和返修率也一致关注。
其中，GSM手机的射频问题仍然是一个影响手机质量、开发进度和生产效率的重要因素。
为了保证产品的品质和性能符合 GSM 规范和国家标准，需要在手机测试方面建立一套完整、科学的测试体系。
为此我们参照 GSM 规范欧洲标准、国家邮电部移动通信技术规范、国家信息产业部通信行业标准以及日常积累的测试经验编写了这份射频测试标准、测试的目的以及硬件相关的测试表格。
本程序书定义了GSM 900MHz 和DCS 1800MHz 移动电话中试过程中的电性能测试标准。
目的本规范的目的是针对研发阶段的GSM手机提供较全面测试指标依据尽量保证研发阶段GSM手机的点测指标满足FTA、CTA与批量生产点测指标要求，使手机的射频问题尽可能在研发阶段暴露出来并在量产前解决。
实用标准文案TD-LTE基站射频测试操作说明第一部分 TX测试一、TX测试连接图RRH衰减器频谱分析仪BBUTrigger ReferenceNote: 衰减为输出功率2.5倍以上，此处选择30dB。
10MH 参考线时钟线reference接BBU针孔，10毫秒trigger接B板最右边网口。
二、仪表等附件内容频谱分析仪(Agilent MXA Signal Analyzer N9020A,10Hz~13.6GHz), 30dB衰减，System DC Power 7Supply (Agilent N5747A/60V/12.5A/750W)，VGA信号源。
LTE NEM，Secure CRT。
三、NEM操作系统配置四、频谱仪选键设置Step 1. 选择LTE模式，Press Mode, LTE TDD.Step 2. 频点设置FREQ ChannelStep 3. 频点补偿设置Input/Output, External Gain, BTSStep 4. 下行模式设置Mode Setup, Radio, Direction to be Downlink.Step 5. 链路配置设Mode Setup, Radio, ULDLAlloc, Config 3；DW/GP/Up Len, More, Config 8.Step 6. 时间门限设置Sweep/control, Gate, Gate Delay=5ms, Gate Length=6.8msStep 7. 带宽设置Mode setup, Prest To Standard=10/20MHzStep 8. 触发方式设置Trigger, External 1/2配置完后频谱分析仪显示如下：五、下行发射项测试操作步骤1. 输出功率Output Power测试项选择 Meas---Channel power测试模式 E-TM1.1Note: 查看Channel Power值，(10W标准值40dBm)。
Tested by Checked byDateModelSNB41 运行商选择：Value(Flow)Value(Fmid)Value(Fhigh)LowlimtUplimt402904074041190Mod=QPSK,Num-RB=12Start_NB=0,NS_Val=NS_01BW=10MHz23.5-1.523.5+1.5dBmPassMod=QPSK,Num-RB=18Start_NB=0,NS_Val=NS_01BW=20MHz23.5-1.523.5+1.5dBm23.5-1.523.5+1.5dBm23.5-1.523.5+1.5dBmMod=QPSK,Num-RB=50Start_RB=0,NS_Val=NS_011dB backoff,BW=10MHz 23-2.523.5+1.5dBMod=16QAM,Num-RB=50Start_RB=0,NS_Val=NS_012dB backoff,BW=10MHz 23-3.523.5+1.5dB-10 dBm ± 6.7dBm 10 dBm ± 5.7dBm 15 dBm ±4.7dBm 最小输出功率Min.Output PowerMod=QPSK,Num-RB=50Start_RB=0,NS_Val=NS_01BW=10MHz-40dBm 发射关功率Transmit Off Power-50.0dBm常规开关时间模板General ON/OFF Time MaskMod=QPSK,Num-RB=50Start_NB=0,NS_Val=NS_01Genernal BW=10MHzP/F P/FAbsolute Power Tolerance Test Point 1Mod=QPSK,BW=10MHz-5.6-10-5.6+10dBmAbsolute Power Tolerance Test Point 2Mod=QPSK,BW=10MHz6.4-10 6.4+10dBm相对功率控制容限 PowerControl Relative powertoleranceRelative Power TolerancePattern:A/B/CMod=QPSK,BW=10MHzP/F P/F /Aggregate Power ToleranceTPC=0dB,PUCCH,RB=16,Mod=QPSK,BW=10MHz -3.23.2dB /Aggregate Power ToleranceTPC=0dB,PUSCH,RB=12,Mod=QPSK,BW=10MHz -4.24.2dB /频率误差 Frequency ErrorMod=QPSK,Num-RB=50BW=10MHzMax. Output Power -200200HzMaxPowerMod=QPSK,BW=10MHz RB=12/50;TPC=-36.8dBmMod=QPSK,BW=10MHz RB=12/50;MaxPowerMod=QPSK,BW=5MHz RB=8/25;TPC=-36.8dBmMod=QPSK,BW=5MHz RB=8/25;MaxPowerMod=16QAM,BW=10MHz RB=12/50;TPC=-36.8dBmMod=16QAM,BW=10MHzRB=12/50;MaxPowerMod=16QAM ，BW=5MHz RB=8/25;TPC=-36.8dBmMod=16QAM,BW=5MHz RB=8/25;误差矢量幅度ErrorVector Magnitude (EVM)17.5%Error Vector Magnitude(EVM)误差矢量幅度（EVM ）12.5NA绝对功率控制容限PowerControl Absolute powertoleranceNANA集合功率控制容限Aggregate power control toleranceNA最大输出功率Max.Output Power最大输出功率Maximum Output Power @ (Mod=QPSK,Num-RB=12Start_NB=0,NS_Val=NS_01 BW=10MHz )（软件或物料对比前的测试）最大功率降低Maximum Power Reduction (MPR)配置终端输出功率Configured UEtransmitted Output Power Mod=QPSK,Num-RB=12Start_RB=0,NS_Val=NS_01BW=10MHz(open)最大输出功率Maximum Output Power @ (Mod=QPSK,Num-RB=18Start_NB=0,NS_Val=NS_01 BW=20MHz )（软件或物料对比前的测试）中国移动+联通+电信（窄带20+20+60=100MHz）Test ItemsTolerance Unit备注Hardware Version:Software Version:Instruments ：Input Offset ： dBOutput Offset: dBTDD-LTE 2600（B41） Test ReportDocument No.V5.1ConductiRadiatio3.2dBm±3.2dBMod=QPSK,BW=10MHz-25.0dBc -26.8dBm±3.2dBmMod=QPSK,BW=10MHz-20.0dBc -36.8dBm±3.2dBmMod=QPSK,BW=10MHz -10.0dBc GeneralMod=QPSK,BW=10MHz P/FP/F dB IQ Image -24.2dBc DC: 3.2dBm±3.2dB-24.2dBc DC: -26.8dBm±3.2dBm -19.2dBc DC: -36.8dBm±3.2dBm -9.2dBcEVM 均衡频谱平坦度EVM equalizer Spcetrum FlatnessMod=QPSK,BW=10MHz,RB=50P/F P/F 占用带宽Occupied bandwidth （OBW ）Mod=QPSK,BW=10MHz,RB=50P/FP/FNA NA频谱发射模板 Spectrum EmissionsTemplateMod=QPSK,16QAM,BW=10MHz;RB=18/50P/F P/FMod=QPSK,BW=10MHz±5+BWutra/2(UTRA1;RB=12)36.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(UTRA2;RB=12)39.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(E-UTRA1;RB=12)33.0dB Mod=QPSK,BW=10MHz土5+BWutra/2(UTRA1;RB=50)36.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(UTRA2;RB=50)39.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(E-UTRA1;RB=50)33.0dBLowlimtUplimt402904074041190Mod=QPSK,DL-RB=50BW=10MHz,SIMO Throughput: >95% -97.3dBmMod=QPSK,DL-RB=100BW=20MHz,SIMO Throughput: >95% -94.3dBmMod=QPSK,DL-RB=50BW=10MHz,Main,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Main,Throughput: >95%-91.3dBmMod=QPSK,DL-RB=50BW=10MHz,Deversity,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Deversity,Throughput: >95% -91.3dBm Mod=QPSK,DL-RB=50BW=10MHz,Main,Throughput: >95%-94.3dBm Mod=QPSK,DL-RB=100BW=20MHz,Main,Throughput: >95%-91.3dBmMod=QPSK,DL-RB=50BW=10MHz,Deversity,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Deversity,Throughput: >95%-91.3dBm最大输入电平 Max. Input Level DL-Mod=64QAM,UL-Mod=QPSK,DL-RB=50,BW=10MHz,TPC(closed)=17.3dBm Throughput: >95%-25.0dBm NA NALowLimitUpLimitUnit 402904074041190380mA 380mA最大发射功率时的电流（TX-Pwr =Max ，Cell-Pwr = -95dBm）最大发射功率时的电流（TX-Pwr =Max ，Cell-Pwr = -95dBm）（软件或物料对比前的测试）ResultsOngoingLTE_B41 射频电流测试备注1、传导测试；2、屏灭状态；3、读取电流平均值。
4参数设置M d QPSK N RB 12S NB 0NS V l NS 01参考灵敏度Ref.Sensitivity level主要灵敏度Main path.Sen sitivity7.3 Deversity path.Sensitivity7.3 Main path. Sen sitivity（软件或物料对比前的测试）备注7.3 Deversity path.Sensitivity（软件或物料对比前的测试）LTE B41 RxTest ItemsTolerance UnitValue载波泄漏Carrier Leakage(IQ OFFSET,Closeloop;RB:12,low,High)未分配资源块带内杂散In-band Emissions for non allocated RB(Closeloop;RB:12/low,High)邻信道泄露比（ACLR ）Adjacent ChannelLeakage power Ratio（ACLR ）ResultsOngoing。
