第八章 离散控制系统8．1 引言自动控制系统发展至今，数字计算机作为补偿装置或控制装置越来越多的应用到控制系统中。

数字计算机中处理的信号是离散的数字信号。

所谓离散信号，是指定义在离散的时刻点上信号，连续信号经过等间隔时间采样后就变成离散时间信号。

而数字信号，是指由二进制数表示的信号，计算机中的信号就是数字信号。

数字信号的取值只能是有限个离散的数值。

如果一个系统中的变量有离散时间信号，就把这个系统叫做离散时间系统，简称离散系统。

如果一个系统中的变量有数字信号，则称这样的系统为数字控制系统。

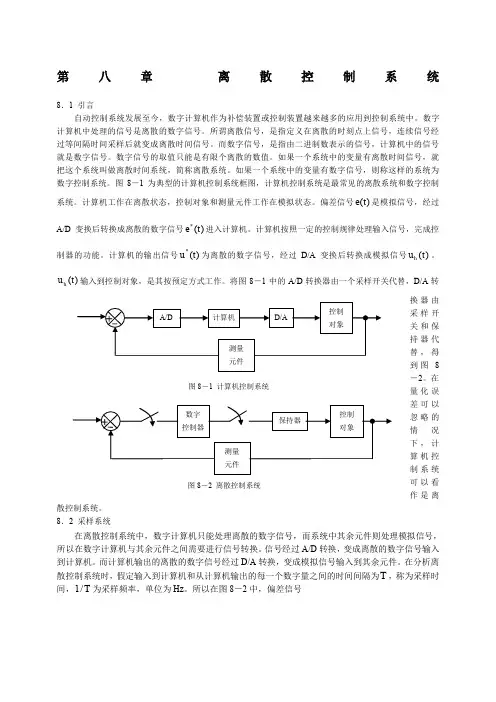

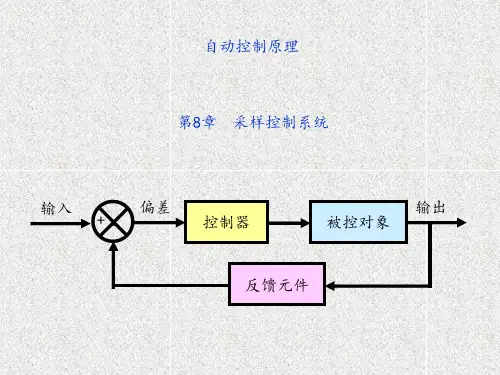

图8－1为典型的计算机控制系统框图，计算机控制系统是最常见的离散系统和数字控制系统。

计算机工作在离散状态，控制对象和测量元件工作在模拟状态。

偏差信号)(t e 是模拟信号，经过A/D 变换后转换成离散的数字信号)(*t e 进入计算机。

计算机按照一定的控制规律处理输入信号，完成控制器的功能。

计算机的输出信号)(*t u 为离散的数字信号，经过D/A 变换后转换成模拟信号)(t u h 。

)(t u h 输入到控制对象，是其按预定方式工作。

将图8－1中的A/D 转换器由一个采样开关代替，D/A 转换器由采样开关和保持器代替，得到图8－2。

在量化误差可以忽略的情况下，计算机控制系统可以看作是离散控制系统。

8．2 采样系统在离散控制系统中，数字计算机只能处理离散的数字信号，而系统中其余元件则处理模拟信号，所以在数字计算机与其余元件之间需要进行信号转换。

信号经过A/D 转换，变成离散的数字信号输入到计算机。

而计算机输出的离散的数字信号经过D/A 转换，变成模拟信号输入到其余元件。

在分析离散控制系统时，假定输入到计算机和从计算机输出的每一个数字量之间的时间间隔为T ，称为采样时间，T /1为采样频率，单位为Hz 。

所以在图8－2中，偏差信号图8－1 计算机控制系统图8－2 离散控制系统∑∞=-=0*()()(k t kT e t e δ（8－1）)(*t e 为离散信号，该信号实际上是由二进制表示的数字信号，通常为8位、10位、12位或者16位数字信号。
