黄河河口海岸二维非恒定水流泥沙数学模型

文章编号:1005-9865(2006)01-0139-16海岸河口泥沙数学模型研究进展李孟国(天津水运工程科学研究所,天津　300456)摘　要:对海岸河口泥沙运动的基本方程、数值方法、边界条件、参数选取等进行了归纳总结和评述,以期对本学科的发展起到一定的引导和促进作用。

关键词:海岸河口;泥沙;数学模型;挟沙力;悬移质(悬沙);推移质(底沙)中图分类号:TV148 文献标识码:AA review on mathematical models of sediment in coastal and estuarine watersLI Meng -guo(Tianjin Research Institute of Water Transport Engineering ,Tianjin 300456,China )A bstract :This paper makes s ummaries and com ments on various mathematical models (basic equations ,numerical methods ,boundary condi -tions and parameter determination ,etc .)of sediment movement in coastal and estuarine waters ,in the hope of guiding and promoting the stud y of the subject .Key words :coast and estuary ;sediment ;mathematical model ;sediment -carrying capacity ;suspended load ;bed load收稿日期:2004-10-25基金项目:中国博士后科学基金资助项目(2003034327)作者简介:李孟国(1964-),男,天津武清人,研究员,博士,主要从事海岸河口水动力泥沙数值模拟研究。

黄河小浪底调水调沙问题数学建模
黄河小浪底调水调沙问题是指通过调整黄河水流的水量和输沙量来解决黄河小浪底河道的淤积问题。

数学建模可以帮助我们分析和预测黄河小浪底的水流和沙传输规律，从而提出合理的调水和调沙方案。

以下是数学建模中可能涉及的一些步骤和方法：
1. 数据收集和处理：收集黄河小浪底相关的水文数据、地质资料和历史数据，对数据进行整理和处理，建立合适的数据模型。

2. 建立水流模型：通过流体力学理论和水流实验数据，建立黄河小浪底水流的数学模型，包括水流速度、水动力和水力调控方面的参数。

3. 建立沙传输模型：根据黄河小浪底河道的地质特征和沙传输规律，建立沙传输的数学模型，包括输沙通道的沙动力和沙质输运规律方面的参数。

4. 模型验证和参数拟合：利用已有的观测数据和实验数据验证建立的水流和沙传输模型，并通过参数拟合来优化模型的准确性和适用性。

5. 模拟预测和优化调控：利用建立的数学模型，进行水流和沙传输的模拟预测，通过调整输水和输沙量来优化黄河小浪底的调水和调沙方案，以达到降低淤积和维护航道的目的。

数学建模可以辅助相关专业的研究人员和决策者做出科学的决策，使调水和调沙方案更加合理和有效，减少淤积和保护黄河流域的生态环境。

河口海岸泥沙数学模型研究河口海岸是地球上一种独特而重要的地理环境，具有复杂的动力和物质输运过程。

其中，泥沙输运是河口海岸过程的重要部分，它影响着河口海岸的形态、地貌和生态系统的功能。

为了更好地理解和预测河口海岸的行为，我们构建并研究了一个新型的泥沙数学模型。

我们的模型基于以下假设：河口海岸的泥沙输运主要受到水文条件、地形和海洋环境的影响。

我们用一系列偏微分方程来表达这个系统，包括水流速度、泥沙浓度、地形变化等。

我们还考虑了泥沙的沉积和侵蚀，以及与周围环境的相互作用。

我们选取了一个具体的河口海岸作为案例，将我们的模型应用于此，以检验其有效性和准确性。

通过与实地观测数据进行比较，我们的模型在预测泥沙输运、沉积和侵蚀方面表现出良好的性能。

这表明我们的模型可以有效地应用于实际问题的解决。

我们的模型具有几个主要的优点。

它考虑了多种影响因素，如水流、泥沙浓度、地形等。

我们的模型具有良好的灵活性，可以适用于不同的河口海岸环境。

然而，我们的模型还有一些局限性，例如在处理一些极端环境条件时，可能需要更复杂的物理机制和更精确的参数设定。

我们的河口海岸泥沙数学模型提供了一种有效的工具，可以帮助我们理解和预测河口海岸的行为。

尽管还有改进的空间，但这个模型已经展示出其在研究和应用中的重要价值。

希望我们的工作能为未来河口海岸研究提供有价值的参考和启示。

我们将继续研究和改进我们的数学模型，以更好地理解和预测河口海岸的行为。

我们将以下几个方面：一是提高模型的精度和适应性，以应对更复杂的环境条件和需求；二是将模型与其他相关模型进行集成，形成更完整的河口海岸系统模型；三是加强模型的验证和测试，以确保其准确性和可靠性。

我们也将利用先进的计算技术和算法，提高模型的计算效率和性能。

这将使我们能够更有效地解决实际问题，并为河口海岸的研究和管理提供更强大的支持。

河口海岸泥沙数学模型研究是一项富有挑战性和实用性的工作。

通过建立和应用数学模型，我们可以更好地理解和预测河口海岸的行为，为相关研究和应用提供有力的支持。

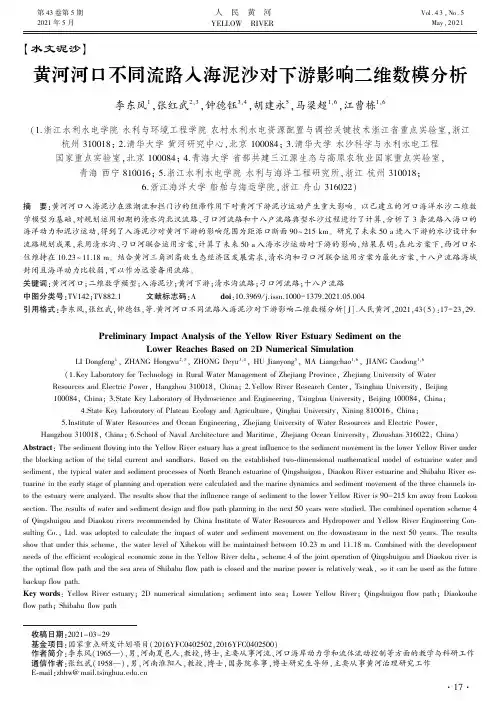

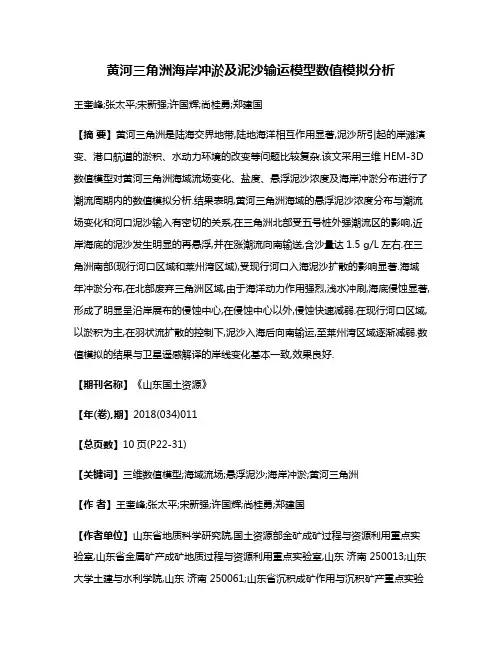

黄河三角洲海岸冲淤及泥沙输运模型数值模拟分析王奎峰;张太平;宋新强;许国辉;尚桂勇;郑建国【摘要】黄河三角洲是陆海交界地带,陆地海洋相互作用显著,泥沙所引起的岸滩演变、港口航道的淤积、水动力环境的改变等问题比较复杂.该文采用三维HEM-3D 数值模型对黄河三角洲海域流场变化、盐度、悬浮泥沙浓度及海岸冲淤分布进行了潮流周期内的数值模拟分析.结果表明,黄河三角洲海域的悬浮泥沙浓度分布与潮流场变化和河口泥沙输入有密切的关系,在三角洲北部受五号桩外强潮流区的影响,近岸海底的泥沙发生明显的再悬浮,并在涨潮流向南输送,含沙量达1.5 g/L左右.在三角洲南部(现行河口区域和莱州湾区域),受现行河口入海泥沙扩散的影响显著.海域年冲淤分布,在北部废弃三角洲区域,由于海洋动力作用强烈,浅水冲刷,海底侵蚀显著,形成了明显呈沿岸展布的侵蚀中心,在侵蚀中心以外,侵蚀快速减弱.在现行河口区域,以淤积为主,在羽状流扩散的控制下,泥沙入海后向南输运,至莱州湾区域逐渐减弱.数值模拟的结果与卫星遥感解译的岸线变化基本一致,效果良好.【期刊名称】《山东国土资源》【年(卷),期】2018(034)011【总页数】10页(P22-31)【关键词】三维数值模型;海域流场;悬浮泥沙;海岸冲淤;黄河三角洲【作者】王奎峰;张太平;宋新强;许国辉;尚桂勇;郑建国【作者单位】山东省地质科学研究院,国土资源部金矿成矿过程与资源利用重点实验室,山东省金属矿产成矿地质过程与资源利用重点实验室,山东济南 250013;山东大学土建与水利学院,山东济南 250061;山东省沉积成矿作用与沉积矿产重点实验室,山东青岛 266590;山东省地质科学研究院,国土资源部金矿成矿过程与资源利用重点实验室,山东省金属矿产成矿地质过程与资源利用重点实验室,山东济南250013;东营市国土资源局河口分局,山东东营257100;中国海洋大学环境科学与工程学院,山东青岛 266100;东营市公路管理局河口分局,山东东营 257200;中国海洋大学环境科学与工程学院,山东青岛 266100【正文语种】中文【中图分类】P737河口是河流沉积物向海域传输的通道，河口泥沙传输过程相当复杂，河口泥沙输运过程对于研究河口陆海相互作用及近岸地质环境演化有重要的参考意义[1-2]。

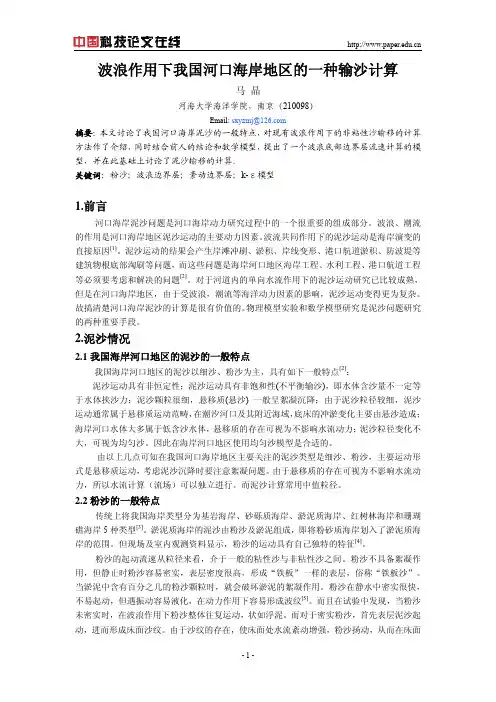

波浪作用下我国河口海岸地区的一种输沙计算马晶河海大学海洋学院，南京（210098）Email: sxyzmj@摘要：本文讨论了我国河口海岸泥沙的一般特点，对现有波浪作用下的非粘性沙输移的计算方法作了介绍，同时结合前人的结论和数学模型，提出了一个波浪底部边界层流速计算的模型，并在此基础上讨论了泥沙输移的计算。

关键词：粉沙；波浪边界层；紊动边界层；k-ε模型1.前言河口海岸泥沙问题是河口海岸动力研究过程中的一个很重要的组成部分。

波浪、潮流的作用是河口海岸地区泥沙运动的主要动力因素。

波流共同作用下的泥沙运动是海岸演变的直接原因[1]。

泥沙运动的结果会产生岸滩冲刷、淤积、岸线变形、港口航道淤积、防波堤等建筑物根底部淘刷等问题，而这些问题是海岸河口地区海岸工程、水利工程、港口航道工程等必须要考虑和解决的问题[2]。

对于河道内的单向水流作用下的泥沙运动研究已比较成熟，但是在河口海岸地区，由于受波浪，潮流等海洋动力因素的影响，泥沙运动变得更为复杂。

故搞清楚河口海岸泥沙的计算是很有价值的。

物理模型实验和数学模型研究是泥沙问题研究的两种重要手段。

2.泥沙情况2.1我国海岸河口地区的泥沙的一般特点我国海岸河口地区的泥沙以细沙、粉沙为主，具有如下一般特点[2]：泥沙运动具有非恒定性；泥沙运动具有非饱和性(不平衡输沙)，即水体含沙量不一定等于水体挟沙力；泥沙颗粒很细，悬移质(悬沙) 一般呈絮凝沉降；由于泥沙粒径较细，泥沙运动通常属于悬移质运动范畴，在潮汐河口及其附近海域，底床的冲淤变化主要由悬沙造成；海岸河口水体大多属于低含沙水体，悬移质的存在可视为不影响水流动力；泥沙粒径变化不大，可视为均匀沙。

因此在海岸河口地区使用均匀沙模型是合适的。

由以上几点可知在我国河口海岸地区主要关注的泥沙类型是细沙、粉沙，主要运动形式是悬移质运动，考虑泥沙沉降时要注意絮凝问题。

由于悬移质的存在可视为不影响水流动力，所以水流计算（流场）可以独立进行。

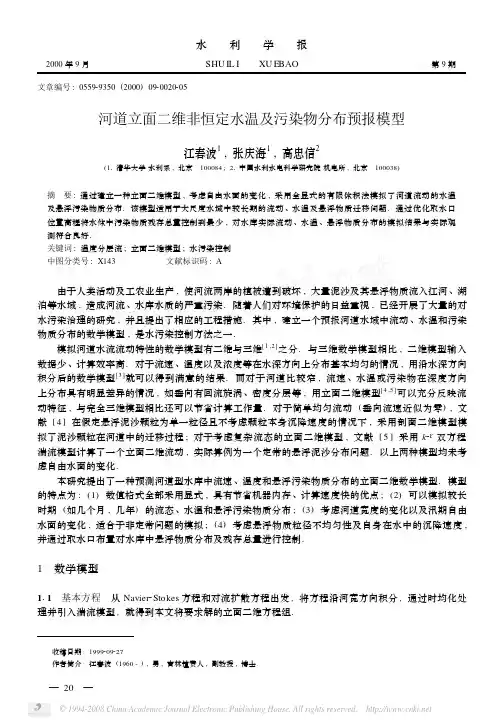

2000年9月水 利 学 报SHU IL I XU EBAO 第9期收稿日期:1999209227作者简介:江春波(1960-),男,吉林镇赉人,副教授,博士.文章编号:055929350(2000)0920020205河道立面二维非恒定水温及污染物分布预报模型江春波1,张庆海1,高忠信2(11清华大学水利系,北京　100084;21中国水利水电科学研究院机电所,北京　100038)摘　要:通过建立一种立面二维模型,考虑自由水面的变化,采用全显式的有限体积法模拟了河道流动的水温及悬浮污染物质分布.该模型适用于大尺度水域中较长期的流动、水温及悬浮物质迁移问题.通过优化取水口位置高程将水体中污染物质残存总量控制到最少,对水库实际流动、水温、悬浮物质分布的模拟结果与实际观测符合良好.关键词:温度分层流;立面二维模型;水污染控制中图分类号:X143 文献标识码:A由于人类活动及工农业生产,使河流两岸的植被遭到破坏,大量泥沙及其悬浮物质流入江河、湖泊等水域,造成河流、水库水质的严重污染.随着人们对环境保护的日益重视,已经开展了大量的对水污染治理的研究,并且提出了相应的工程措施.其中,建立一个预报河道水域中流动、水温和污染物质分布的数学模型,是水污染控制方法之一.模拟河道水流流动特性的数学模型有二维与三维[1,2]之分.与三维数学模型相比,二维模型输入数据少、计算效率高.对于流速、温度以及浓度等在水深方向上分布基本均匀的情况,用沿水深方向积分后的数学模型[3]就可以得到满意的结果.而对于河道比较窄,流速、水温或污染物在深度方向上分布具有明显差异的情况,如垂向有回流旋涡、密度分层等,用立面二维模型[4,5]可以充分反映流动特征,与完全三维模型相比还可以节省计算工作量.对于简单均匀流动(垂向流速近似为零),文献[4]在假定悬浮泥沙颗粒为单一粒径且不考虑颗粒本身沉降速度的情况下,采用剖面二维模型模拟了泥沙颗粒在河道中的迁移过程;对于考虑复杂流态的立面二维模型,文献[5]采用k 2ε双方程湍流模型计算了一个立面二维流动,实际算例为一个定常的悬浮泥沙分布问题.以上两种模型均未考虑自由水面的变化.本研究提出了一种预测河道型水库中流速、温度和悬浮污染物质分布的立面二维数学模型.模型的特点为:(1)数值格式全部采用显式,具有节省机器内存、计算速度快的优点;(2)可以模拟较长时期(如几个月,几年)的流态、水温和悬浮污染物质分布;(3)考虑河道宽度的变化以及汛期自由水面的变化,适合于非定常问题的模拟;(4)考虑悬浮物质粒径不均匀性及自身在水中的沉降速度,并通过取水口布置对水库中悬浮物质分布及残存总量进行控制.1　数学模型111　基本方程　从Navier 2Stokes 方程和对流扩散方程出发,将方程沿河宽方向积分,通过时均化处理并引入湍流模型,就得到本文将要求解的立面二维方程组.—02—55x (B u )+55z(B w )=0(1)55t (B u )+55x (B uu )+55z (B w u )=-B ρ05p 5x +55x B v x 5u 5x +55z B v z 5u 5z -τw x ρ0(2)55z(p )=-ρg 或p =-ρg (h +ζ)(3)55t (B T )+55x (B u T )+55z (B w T )=55x B k x 5T 5x +55z B k z 5T 5z +B H ρ0c p (4)55t (Bc )+55x (B uc )+55z [Bc (w -w s )]=55x B λx 5c 5x +55z B λz 5c 5z(5)式中:u ,w 为水平和铅直方向的流速分量;ζ为水面相对高度;w s 为悬浮物质的沉降速度;T 为水温;C 为悬浮物质的浓度;v x ,v z 为涡粘性系数分量;k x ,k z 为水温扩散系数;λx ,λz 为污染物质的湍动扩散系数;p 为压力;ρ为水的密度;ρ0为水的参考密度;g 为重力加速度;h 为水深;c p 为水的比热;τw x 为边壁阻力;H 为太阳辐射热源项.H =55z(1-β)<0exp [-ξ(ζ-z )](6)式中:<0为太阳辐射量;β为热辐射的反射系数;ξ为常系数.对于直径在10～100μm 的悬浮质,其沉降速度w s 可由如下的斯托克斯公式确定:w s =g 18v ρs ρ-1d 2(7)式中:ρs 为悬浮物质的密度;d为悬浮物质的直径;v 为水的分子粘性系数.水的密度ρ是水温T 和污染物浓度c 的函数,由如下公式确定:ρ=ρ(T )+c 1-ρ(T )ρs (8) 从式(1)～式(8)中可见,模型考虑了河道宽度B 的变化、自由水面与大气的热交换、悬浮物质的沉降速度.对于悬浮颗粒浓度的计算,模型根据粒径的变化将其分为不同的组次分别利用式(5)、式(8)进行计算,然后将得到的不同粒径的悬浮质浓度按百分比进行加权平均,就可得到悬浮颗粒的浓度.模型的着重点在于掌握悬浮污染物质分布与水流速分布的关系,而不考虑悬浮污染物的生物及其化学反应过程.图1　计算区域和边界条件112　边界条件　计算区域如图1所示.(1)上游入口条件:水平方向流速—根据上游来流流量Q in 确定(垂向流速为零);入口处水温T in —根据气温的变动情况而确定;悬浮质浓度C in —根据与流量Q in 的相关分析而确定.(2)取水口(出口)边界条件:取水口处的流速根据发电和下游用水量确定;温度和浓度的法向梯度5T/5n ,5c/5n 为零.(3)水面边界条件:在水面由于水温和气温不同,有热量交换产生,其值<L 可由下式计算<L =<e +<c +<ra(9)式中:<e ,<c ,<ra 分别表示在水面上由于蒸发、传导和辐射而引起的热量交换.另外,水面上还给定悬浮物质的沉降通量w s c =0及扩散通量5c/5n =0.(4)底部河床边界条件:给定无滑移流速条件;温度和浓度的扩散通量为零.由于悬浮物质具有沉降速度,沉到河床底部的悬浮质的数量为:{w su c u B u -w sd c d B d -(B u -B d )w s c}Δx i (10)式中:下脚标u ,d 分别表示控制体的上、下表面;w su ,w sd 分别为在控制体的上下表面的沉降速度;Δx i 为控制体在水平方向的尺寸.在式(10)中,第三项是沉降到河床底部的悬浮质的数量.2　数值格式图2　控制体和变量的位置示意采用控制体积方法对基本方程(1)～(6)进行空间离散,根据交错网格方法,变量u ,w 以及标量(c ,T )分别布置在不同的空间位置上.如图2所示,求解水平流速分量u 的控制体用虚线表示,求解垂直流速分量w 和标量c ,T 的控制体用实线表示,两种控制体在水平位置上相差半个网格.若第k 时间步的各变量数值已知,则第k +1时间步的浓度值c k +1(i ,j )可表示为ΔV (i ,j )Δtc k +1(i ,j )-c k (i ,j )+B r u k (i +1,j )c k r -B L u k (i ,j )c k L Δz j +B u (w k (i ,j +1)-w s (i ,j +1))c k u -B d (w k (i ,j )-w s (i ,j ))c kd Δx i =λx B r c k (i +1,j )-c k (i ,j )Δx i +1/2-λx B L c k (i ,j )-c k (i -1,j )Δx i -1/2Δz j +λz B u c k (i ,j +1)-c k(i ,j )Δz j +1/2-λz B d c k (i ,j)-c k (i ,j -1)Δz j -1/2Δx i (11)式中:ΔV (i ,j )为关于浓度的控制体体积;下脚标(i ,j )为变量对应于网格点的位置;u r ,u L ,u u 和u d 为流速在控制体的右、左、上和下各边中点的流速值;B r ,B L ,B u 和B d 为各边中点处的河宽;Δx i ,Δz j 为网格尺寸;Δt 为时间步长.温度方程的离散形式与式(11)完全相同,在此略去.计算第k +1时间步的水平流速分量u k +1(i ,j )的格式为ΔV ′(i ,j )Δtu k +1(i ,j )-u k (i ,j )+B ′r u k r u k r -B ′L u k L u k L Δz j +B ′u (w k u u k u -B ′d w k d u k d Δx i -1/2=-1ρ0[p k (i ,j )-p k (i -1,j )]B ′c Δz j -1ρ0τk w x ΔV ′(i ,j )+v x B ′r [u k (i +1,j )-u k (i ,j )]Δx i -v x B ′L [u k (i ,j )-u k (i -1,j )]Δx i -1ΔZ j +v z B ′u [u k (i ,j +1)-u k (i ,j )]Δz j +1/2-v zB ′d [u k (i ,j )-u k (i ,j -1)]Δz j -1/2Δx i -1/2(12)式中:ΔV ′(i ,j )为水平速度分量的控制体体积;相应的河宽记为B ′r ,B ′L ,B ′u,B ′d .在水平流速分量u k +1(i ,j )求出之后.利用连续方程可以直接求出垂直方向的流速分量w k +1(i ,j +1).普通的交错网格法在求解垂直流速时,采用与水平流速和浓度均不同的控制体.本研究考虑到河道立面二维模型的特点,采用与求解标量(温度、浓度)相重合的控制体求解垂直流速分量.计算先从河道底部的格子开始,利用河道底部垂直流速为零的条件和已知的水平流速,直接可以得到格子上边中点的垂直流速,这样从下到上直到自由水面.对于自由水面上的格子,利用连续方程可以直接得到水面的升降变化值.在求出新的水面位置后,就可以实现网格的自动调整,满足变动水位情况下的非定常模拟.详细离散公式如下:w k +1(i ,j +1)=w k +1(i ,j )B d B u-u k +1(i +1,j )B r -u k +1(i ,j )B L Δz j /(B u Δx i )(13)Δζk +1i /Δt =w k +1(i ,j )B d B u -u k +1(i +1,j )B r -u k +1(i ,j )B L Δz j /(B uΔx i )(14) 从上述空间离散格式中可见,由于在变量的布置上考虑了立面二维河道的特点,采用显式的方法求解各变量,并能够模拟自由水面的变化过程,因此适用于河道流速、水温以及污染物分布的中长期的非定常计算.由于水库中的流速比较小,在处理对流项时采用了中心格式.对于网格雷诺数大于2—22—的强对流情况,根据水平来流方向采用迎风格式.3　数值模拟结果实际河道由主流和支流组成,在应用立面二维模型求解河道中温度分层流动及悬浮污染物的分布时,应在几条河流交汇处考虑质量、动量守恒条件.在主流河段布置34×80个立面有限体网格,在支流布置15×80个立面网格.网格在流动方向尺寸约为120～200m ,在水深方向上为1m ,在河床高程以下的网格在计算中不加考虑.根据相关分析来确定来流的悬浮质浓度,其公式为:c in =αQβ(16)式中:系数α=01135,β=1146,是利用观测数据通过最小二乘法确定的.其他计算参数的取值为:v x =10m 2/s ;v z =0101m 2/s ;k z =110×10-5m 2/s ;ρs =2650kg/m 3;c p =411784kJ /(kg 1℃);λx =015m 2/s ;ρ0=2650kg/m 3;k x =10m 2/s ;λz =110×10-4m 2/s ;g =918m/s 2.其中粘性系数和扩散系数的选取,是经过原形观测数据检验确定的.计算时段为某年9月4日～11月30日,在这期间有原型观测水温和悬浮物质浓度分布可以用来验证模拟结果.图3(a )为计算开始后96h (9月8日)的计算结果和实际观测结果的比较,图3(b )是在计算开始后600h (9月29日)的结果.图中:浊度为残留悬浮物质浓度.(a )(b )图3　计算与观测结果的比较 从这些结果中可见,由于太阳辐射的影响,在水面附近水温较高,数值模拟能够再现温度分层现象.计算得到的水温值与观测结果符合良好.图4　残留污染控制总量随时间的变化在洪水期间,水库中悬浮物质浓度较大,如何尽快清除悬浮污染物质及其掌握水域中的水温分布是水资源保护的一个重要课题.为了控制水库中的悬浮质分布和残留总量,根据实际工程需要对以下几种取水口位置高程方案进行了模拟和比较:(1)现状:取水口保持在430m 高程;(2)表面取水:取水口随着水面的位置而变化;(3)高浓度取水A (高A ):在440～480m 高程内,取水口随着坝前最高浓度的位置而变化;(4)高浓度取水B (高B ):在430～480m 高程内,取水口随着坝前最高浓度的位置而变化.不同工况下水库中残留污染控制总量随时间的变化如图4所示,从中可见在现状运行条件下有大量悬浮物质停留在自由水面附近;采用表面取水,可以保持水面清洁,但是水库中悬浮物质总量增多;采用高A和高B运行方案,可以使得悬浮物质总量减小,并且保持较厚的清水层,相比之下高B方案在取水口上方还有少量悬浮质存在.同时,采用高A和高B运行方案可以减小水库中污染物的残留量,并且能够保持较厚的清水层存在.4　结论(1)应用立面二维流动模型、显式的数值格式模拟较长时期、较大流域范围内的水温、悬浮污染物的迁移过程,计算效率高.(2)模型考虑了自由水面的变化和河道宽度的变化,适用于模拟河道非定常流动问题.计算结果与实测资料符合较好.(3)水域中的悬浮物质残留总量可以通过优化取水口位置高程的运行方案进行控制.比较4种运行方案(现状取水、表面取水、高A和高B取水)数值模拟结果,表明高浓度取水方案最优.参　考　文　献:[1]　ASCE Task Committee on Turbulence Models in H ydraulic Computations.Turbulent Modeling of Surface WaterFlow and Transport:Part1[J].Journal of Hydraulic Engineering.1988,114(9):971-991.[2]　Van Riji L C.Field verification of22D and32D suspended sediment models[J].Journal of H ydraulic Engineer2ing.ASCE,1990,116(10):1270-1288.[3]　Falconer R A,Owens P H.Numerical modeling of suspended sediment fluxes in estuarine waters[J].estuarine,Coastal and Shelf Science,1990,(31):745-762.[4]　张耀新,吴卫民.剖面二维非恒定悬移质泥沙扩散方程的数值求解[J].泥沙研究,1999,(2):40-45.[5]　雒文生,周志军.水库垂直二维湍流与水温水质耦合模型[J].水电能源科学,1997,15(3):1-7.A22D unsteady flow model for predicting temperature and pollutantdistribution in vertical cross section of a riverJ IAN G Chun2bo1,ZHAN G Qing2hai1,G AO Zhong2xin2(11Tsi nghua U niversity,Beiji ng　100084,Chi na;21Chi na Instit ute of W ater Resources andHydropower Research,Beiji ng　100038,Chi na)Abstract:A model for predicting the thermal stratified flow and turbidity transportation in the vertical section of a river is established.Since the scheme is explicit for velocity components,pres2 sure and scalar quantities,the model is efficiency and able to simulate long period transportation process of suspending materials in reservoirs and rivers.The model can be used to forecast and control of pollution.The validity of this model is verified by in site observation data.K ey w ords:thermal stratified flow;vertical22D flow model;explicit scheme;pollution control ——42。

河道二维非恒定流场计算方法的研
究

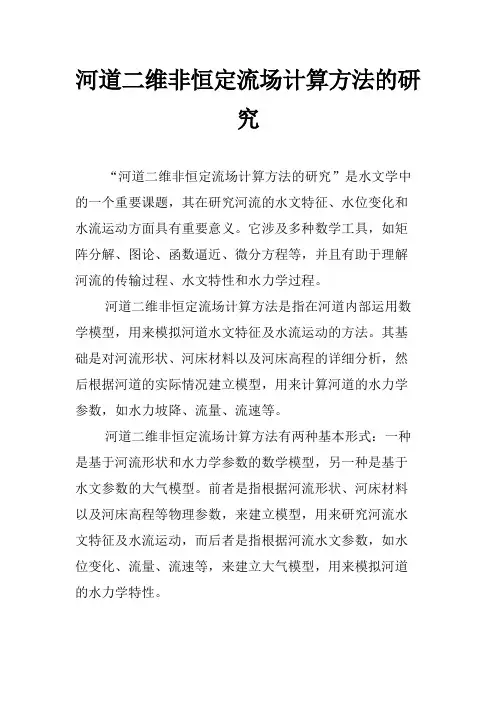

“河道二维非恒定流场计算方法的研究”是水文学中的一个重要课题，其在研究河流的水文特征、水位变化和水流运动方面具有重要意义。

它涉及多种数学工具，如矩阵分解、图论、函数逼近、微分方程等，并且有助于理解河流的传输过程、水文特性和水力学过程。

河道二维非恒定流场计算方法是指在河道内部运用数学模型，用来模拟河道水文特征及水流运动的方法。

其基础是对河流形状、河床材料以及河床高程的详细分析，然后根据河道的实际情况建立模型，用来计算河道的水力学参数，如水力坡降、流量、流速等。

河道二维非恒定流场计算方法有两种基本形式：一种是基于河流形状和水力学参数的数学模型，另一种是基于水文参数的大气模型。

前者是指根据河流形状、河床材料以及河床高程等物理参数，来建立模型，用来研究河流水文特征及水流运动，而后者是指根据河流水文参数，如水位变化、流量、流速等，来建立大气模型，用来模拟河道的水力学特性。

河道二维非恒定流场计算方法的研究包括：首先，根据河流的实际情况，建立模型，使模型能够准确地反映河流的水文特性，并且模型的精度随时间变化；其次，利用矩阵分解、图论、函数逼近、微分方程等数学工具，求解河流二维非恒定流场的数学模型；最后，根据计算结果，探讨河流水文特性及水力学过程，以此来提高河流水文预报的准确性。

河道二维非恒定流场计算方法的研究是水文学中的一个重要研究课题，其能够帮助我们更深入地理解河流的传输过程、水文特性及水力学过程，从而有助于提高河流水文预报的准确性。

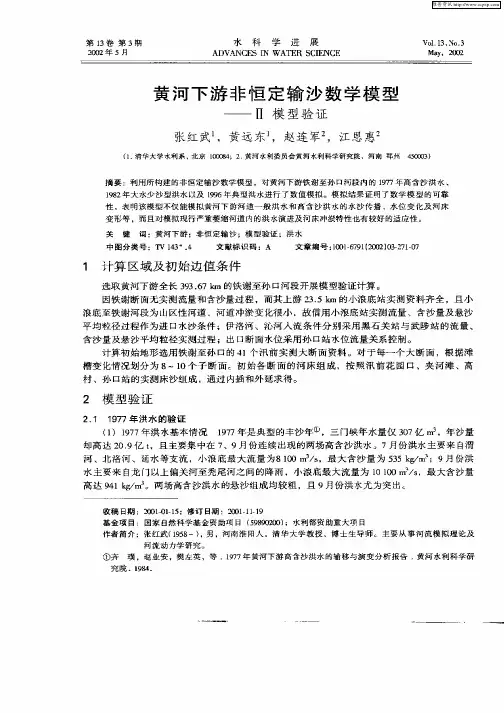

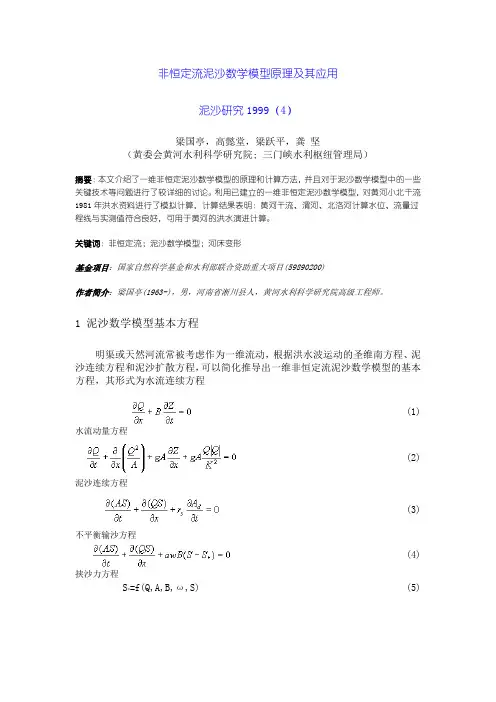

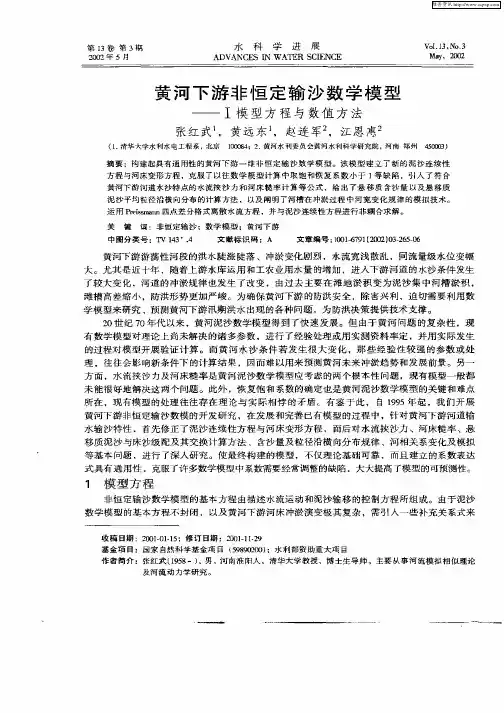

非恒定流泥沙数学模型原理及其应用泥沙研究1999（4）梁国亭，高懿堂，梁跃平，龚坚（黄委会黄河水利科学研究院; 三门峡水利枢纽管理局）摘要：本文介绍了一维非恒定泥沙数学模型的原理和计算方法，并且对于泥沙数学模型中的一些关键技术等问题进行了较详细的讨论。

利用已建立的一维非恒定泥沙数学模型，对黄河小北干流1981年洪水资料进行了模拟计算，计算结果表明：黄河干流、渭河、北洛河计算水位、流量过程线与实测值符合良好，可用于黄河的洪水演进计算。

关键词：非恒定流；泥沙数学模型；河床变形基金项目：国家自然科学基金和水利部联合资助重大项目(59890200)作者简介：梁国亭(1963-)，男，河南省淅川县人，黄河水利科学研究院高级工程师。

1 泥沙数学模型基本方程明渠或天然河流常被考虑作为一维流动，根据洪水波运动的圣维南方程、泥沙连续方程和泥沙扩散方程，可以简化推导出一维非恒定流泥沙数学模型的基本方程，其形式为水流连续方程(1)水流动量方程(2) 泥沙连续方程(3) 不平衡输沙方程(4)挟沙力方程S=f(Q,A,B,ω,S) (5)*其中 Q为流量，A为断面面积，B为断面宽度，Z为水位，K为流量模数，S为断面平均含沙量，S*为断面平均挟沙力，g为重力加速度，α为泥沙非平衡恢复饱和系数，ω为泥沙颗粒沉速，Ad 为断面冲淤面积，γ′s为泥沙干容重。

2 计算方法简介一维非恒定泥沙数学模型的计算采用非耦合方法，首先求解水流连续方程和动量方程，然后求解水流挟沙力、泥沙不平衡输沙方程和泥沙连续方程，具体求解过程如下。

2.1 水流方程的求解首先利用Preissmann隐式差分格式将水流连续方程和动量方程转化为差分方程，然后对差分方程进行线性化，在线性化过程中，略去增量的乘积项，最后得到以下线性方程组A 1j ΔQj+B1jΔZj+C1jΔQj+1+D1jΔZj+1=E1j(6)A 2j ΔQj+B2jΔZj+C2jΔQj+1+D2jΔZj+1=E2j(7)其中 Aij 、Bij、Cij、Dij、Eij（i=1,2）为第j单元河段差分方程的系数（j=1,2,......,N-1,其中N为断面个数）。
