解析数据采集器常见故障及解决方法

电量采集系统及常见异常和故障处理0 概述福建省电力系统的关口电能表（用于电能量结算的电度表，大多为智能型的，可以累计尖、峰、平、谷等分时间段计算的电量，既有数据传输、储存和人机见面等多种功能）大多选用0.2s 级的兰吉尔电能表，它能保证即使是在低负荷情况下也能满足误差要求。

一般情况下，电力系统在发电公司的升压站安装0.2s 级关口电能表，作为上/ 下网电量的交易核算用电能表，在电网公司的输配电变电站安装0.5 级（或0.2 级）电能表作为参考电能表，当发电公司关口电能表失电时，用电网公司的输配电变电站的关口电能表作为参考进行失电时丢失电量的追补计算。

福建省电力系统的所有关口电能表都通过电量采集系统连接起来，省电网调度中心（以下简称“省调”）和各地市级电网调度中心（以下简称“地调”），都可以通过电量采集系统查看所有关口电能表的读数。

为了便于故障和异常的分析处理，我先对电量采集系统进行介绍，该系统图图见图1。

图1 电量采集系统连接图1 电量采集系统的硬件和软件1.1 硬件硬件包括：电量采集系统数据采集器、关口电能表、关口电能表的数据通讯防雷器、电量采集系统的网络通讯防雷器和电话通讯防雷器、通讯交换机、光电转换器、光纤、网络线、电话线、网络安全防火墙等。

电量采集系统的“防雷器”主要是为了防止“强电”信号流入通讯回路，损坏通讯回路中的“弱电”通讯设备。

电量采集系统数据采集器（以下简称“采集器”）是电量采集系统的核心硬件。

采集器的前面板有液晶屏、操作按钮、备用电源指示灯、主电源指示灯和运行指示灯。

通过操作按钮可以修改采集器里的参数，查看采集器里的各种信息。

从电源指示灯的消灭情况可以知道采集器由哪一个电源模块供电。

运行指示灯反映采集器的工作状况，运行指示灯有规律的“频闪”，表示采集器工作正常，如果运行指示灯“常亮”或者“熄灭”，则表示采集器工作“不正常”或者已经“死机”。

采集器的后面板有两个电源模块、两个网络连接接口（网络口1和网络口2）、两个电话通讯连接接口（coml、com2）和十个关口电能表数据传输连接接口（com3-com12。

工程技术科技创新导报 Science and Technology Innovation Herald54用电信息采集系统终端工作的情况直接影响到系统采集数据及时性、准确性和完整性。

用电信息采集终端包括专变采集终端、集中抄表终端等。

低压集中抄表终端包括低压集中器和低压采集器：低压集中器用于收集采集终端或电能表的数据，并进行处理或存储，同时能和主站或手持设备进行数据交换；低压采集器用于采集多个电能表电能信息，并可与集中器交换数据。

电力系统低压用户多而且分散，低压集中抄表克服了传统的手工抄表存在的抄表工作量大、效率低、数据不及时、有人为误差等弊端。

终端的正常运行是系统发挥作用，实现功能的基础。

该文将对低压集中抄表终端在调试和运行中出现的故障，进行原因剖析并提出故障处理方法。

1 GPRS集中器常见故障及处理方法低压集抄常用G PR S 集中器在调试、使用的过程中存在各种故障，包括通信故障、硬件故障和档案故障等。

表1就集中器常见故障现象、排查方法、故障原因及处理方法进行了汇总。

2 采集器常见故障及处理方法采集器上行通信有载波和微功率两种方式，下行主要通过RS485与电能表进行通信。

不同采集器在运行中出现的各类故障，排查用电信息采集系统集中抄表终端常见故障及处理方法赵彩霞1 赵祖伟2（1.国网河南省电力公司技能培训中心；2.郑州大学 河南郑州 450001）摘 要：用电信息采集系统终端工作的情况直接影响到用电信息采集系统采集数据的及时性、准确性和完整性，所以用电信息采集系统终端的正常运行是采集系统发挥作用，实现各种功能的基础。

该文就集中抄表终端（集中器和采集器）运行中常见故障及处理方法进行探讨，有利于现场运维人员提高运维效率，提升系统抄通率。

关键词：用电信息采集 集中抄表终端 故障 处理方法中图分类号：TM76 文献标识码：A 文章编号：1674-098X(2015)07(b)-0054-01方法、故障原因分析及处理方法见表2。

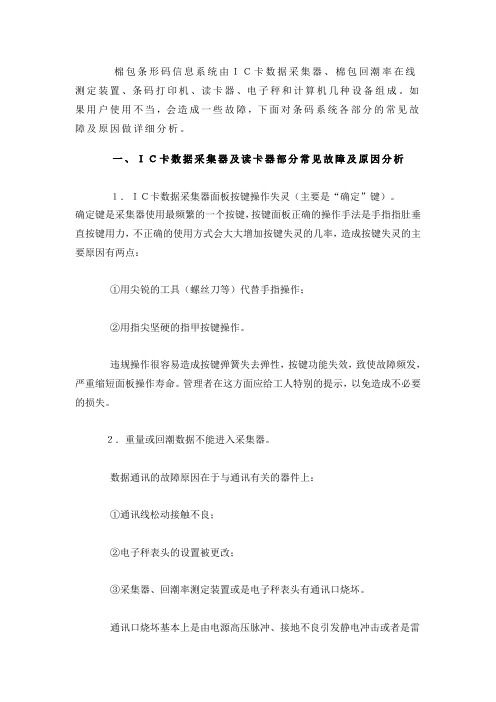

棉包条形码信息系统由ＩＣ卡数据采集器、棉包回潮率在线测定装置、条码打印机、读卡器、电子秤和计算机几种设备组成。

如果用户使用不当，会造成一些故障，下面对条码系统各部分的常见故障及原因做详细分析。

一、ＩＣ卡数据采集器及读卡器部分常见故障及原因分析１．ＩＣ卡数据采集器面板按键操作失灵（主要是“确定”键）。

确定键是采集器使用最频繁的一个按键，按键面板正确的操作手法是手指指肚垂直按键用力，不正确的使用方式会大大增加按键失灵的几率，造成按键失灵的主要原因有两点：①用尖锐的工具（螺丝刀等）代替手指操作；②用指尖坚硬的指甲按键操作。

违规操作很容易造成按键弹簧失去弹性，按键功能失效，致使故障频发，严重缩短面板操作寿命。

管理者在这方面应给工人特别的提示，以免造成不必要的损失。

２．重量或回潮数据不能进入采集器。

数据通讯的故障原因在于与通讯有关的器件上：①通讯线松动接触不良；②电子秤表头的设置被更改；③采集器、回潮率测定装置或是电子秤表头有通讯口烧坏。

通讯口烧坏基本上是由电源高压脉冲、接地不良引发静电冲击或者是雷击造成的，严重时所有联机设备的通讯功能均被损坏。

所以仪器不使用时应关闭电源开关、拔掉电源插头，切实做好机柜接地，必要时也应采取避雷措施，这个原则对加工厂使用的所有电子仪器都非常重要。

３．ＩＣ卡在采集器或读卡器中不能正常读写数据。

此故障的原因有三种可能：①读写数据时强行拔卡，导致ＩＣ卡数据丢失或报废；②过分弯曲或人体静电损坏ＩＣ卡；③读卡器由于受潮、灰尘或者是曾经插入过其他类型的卡而不能正常读取数据。

二、棉包回潮率在线测定装置部分主要故障及原因分析１．接收机显示回潮数据不变化。

此故障的原因：①电池充电不及时电量耗尽，主机不工作；②取样刀进水、进油，造成内部线路短路，主机一直处于测试状态而不发送数据；③传感头粘附整团棉花，测试样品无变化。

建议：及时给蓄电池充电或更换干电池；取样刀取三面刀刃，随时清理传感头表面附着物（整团棉花、棉纤维碎屑等）；打包机漏油或需用水时应对取样刀穿线孔及主机覆物加以保护。

电站监控系统故障处置方案本文将针对电站监控系统出现故障时的常见情况进行分析，并给出相应的处置方案。

故障1：数据采集异常症状数据采集软件异常、数据丢失。

排查与解决方案1.检查数据采集设备和软件是否正常，是否需要更新维护。

2.检查网络连接状况，是否出现网络延迟、断网等情况。

3.若问题仍未解决，考虑重启数据采集软件或设备。

故障2：服务器故障症状服务器长时间无响应或出现错误提示信息。

排查与解决方案1.检查服务器是否处于正常运行状态，是否有硬件故障。

2.检查服务器日志信息，查找可能存在的问题。

3.若服务器无法修复，更换备用服务器并恢复数据。

故障3：数据库崩溃症状无法进行数据录入，或已有数据丢失。

排查与解决方案1.检查数据库连接是否正常，数据库存储空间是否充足。

2.检查数据录入的正确性，避免数据冲突或重复输入。

3.对于已经存在的数据，及时备份和恢复，避免因数据库崩溃造成的数据丢失。

故障4：安全漏洞症状系统出现被黑客攻击、病毒侵入等安全风险。

排查与解决方案1.处理安全漏洞前，要有全面的安全评估和风险分析。

2.对于已知的漏洞，及时做好补丁更新及修复工作。

3.配置防火墙、加密网络等安全措施，定期进行系统安全检测。

故障5：人为操作错误症状误操作造成数据遗漏或错误。

排查与解决方案1.建立完善的管理制度和操作规程，保证操作人员具备相关技能和知识，并定期进行培训及考核。

2.建立操作日志和备份机制，及时发现和纠正误操作。

3.对于重大操作或关键环节，设置二次确认或审批流程，避免因人为错误造成损失。

总结电站监控系统是保证电站正常运行的重要系统之一，对于出现故障要及时处理和解决。

通过以上的处置方案，可以有效的排查和解决常见的故障问题，保障电站监控系统的稳定性和可靠性。

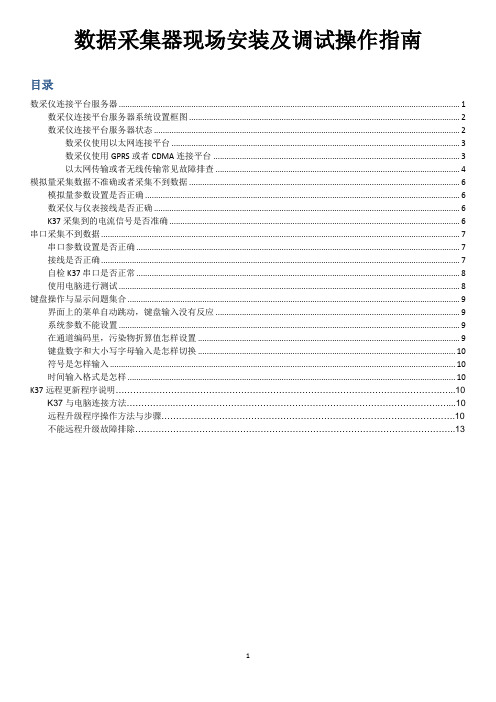

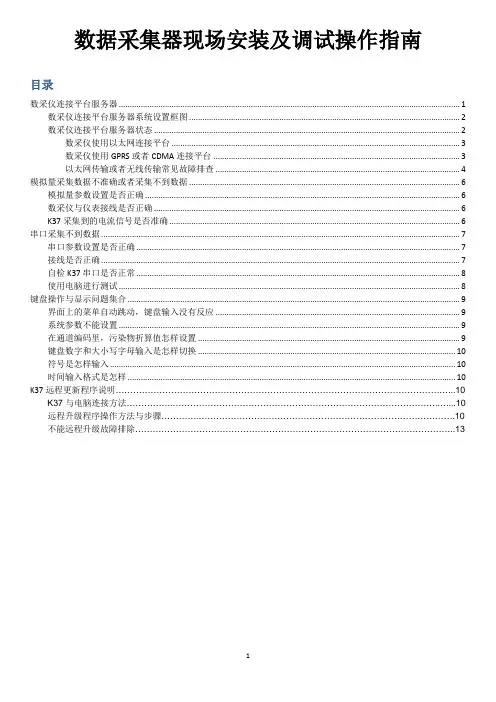

数据采集器现场安装及调试操作指南目录数采仪连接平台服务器 (1)数采仪连接平台服务器系统设置框图 (2)数采仪连接平台服务器状态 (2)数采仪使用以太网连接平台 (3)数采仪使用GPRS或者CDMA连接平台 (3)以太网传输或者无线传输常见故障排查 (4)模拟量采集数据不准确或者采集不到数据 (6)模拟量参数设置是否正确 (6)数采仪与仪表接线是否正确 (6)K37采集到的电流信号是否准确 (6)串口采集不到数据 (7)串口参数设置是否正确 (7)接线是否正确 (7)自检K37串口是否正常 (8)使用电脑进行测试 (8)键盘操作与显示问题集合 (9)界面上的菜单自动跳动，键盘输入没有反应 (9)系统参数不能设置 (9)在通道编码里，污染物折算值怎样设置 (9)键盘数字和大小写字母输入是怎样切换 (10)符号是怎样输入 (10)时间输入格式是怎样 (10)K37远程更新程序说明 (10)K37与电脑连接方法 (10)远程升级程序操作方法与步骤 (10)不能远程升级故障排除 (13)数采仪连接平台服务器数采仪连接平台服务器系统设置框图采集器参数设置系统编码MN 号码保存周期31-烟气32-污水环保局统一分配根据环保局要求分钟历史数据上传周期设置网络参数设置以太网GPRSCDMAIP 地址子网掩码网关APN拨号名称拨号密码移动公网:cmnet 联通公网:uninet 专网有专门APN公网拨号名称:card 公网拨号密码:card通信链路0-关闭1-以太网2-GPRS 3-CDMA中心地址中心端口实时周期心跳周期平台IP 地址平台监听端口环保局要求实时数据周期一般默认为2分钟服务器参数设置连接平台设置第一步第二步第三步数采仪连接平台服务器状态在数采仪显示屏左上角，将数采仪与平台连接状态显示出来。

如果屏幕的左上角出现天线符号，则表示当前有链路在使用无线通信方式GPRS 或者CDMA 。

如果没有天线符号，则会出现字符“E ”，代表当前只使用了以太网通信方式。

测绘仪器的维修与故障排除测绘仪器在土地测绘、地理信息系统等领域起着不可或缺的作用。

然而，随着使用时间的增长，测绘仪器也会出现各种故障。

因此，及时对测绘仪器进行维修和故障排除，对保证测绘工作的准确性和顺利进行具有重要意义。

首先，进行测绘仪器的维修，需要了解仪器的工作原理和结构。

测绘仪器通常由观测装置、记录装置和计算装置组成。

观测装置包括各种传感器和测量仪器，用于记录地理空间信息。

记录装置用于存储和处理观测装置采集到的数据。

计算装置则通过数学模型和算法对数据进行分析和计算，得到最终的测绘结果。

一旦测绘仪器出现故障，首先要进行故障诊断。

常见的故障包括传感器损坏、仪器固件错误、电池电量不足等。

通过观察仪器的工作状态和声音，可以初步判断故障的种类。

然后，需要仔细检查仪器的各个部位，排除机械故障的可能性。

例如，传感器是否松动，电池是否正常，各个按钮是否灵活。

排除这些常见故障后，若仪器仍无法正常工作，可能是软件故障或其他问题。

对于软件故障，首先可以尝试重启仪器。

如果仪器的操作系统出现问题，重启可以清除缓存、恢复系统设置，并解决一些软件冲突。

同时，还可以尝试更新固件和驱动程序。

有时，仪器的固件可能存在错误或不完善的地方，通过升级固件可以修复一些问题。

若重启和固件升级无法解决问题，可能需要考虑进行更深入的维修。

此时，可以咨询专业的测绘仪器维修服务商。

他们具有专业的知识和设备，可以更好地解决仪器故障。

选择正规的维修服务商不仅可以提供高质量的维修服务，还可以保证仪器的质保和售后服务。

然而，有时候维修不可避免地需要花费较高的费用和时间。

在这种情况下，我们可以考虑进行自己的维修。

受限于版权和法律保护，我们无法提供具体的维修方法和步骤。

但是，我们可以分享一些常见的维修技巧和注意事项。

首先，维修仪器之前一定要确保自己具备相关的知识和技能。

如果没有相关经验，就不要轻易进行维修，以免造成更大的损坏。

其次，进行维修时一定要小心谨慎。

采集器的常见故障分析及处理方法一、采集器常见故障与处理1、采集器提示“通讯错误，请检查电子秤连线”解决办法：步骤一：检查开机顺序是否有误，重启采集器；步骤二：如仍然提示错误，检查电子秤和采集器通讯连线是否正常，有无松动；步骤三：使用万用表测试数据线端口，具体参数详见表一；步骤四：如经上述测试均未发现问题，请检查电子秤通讯参数是否正确（详见附件---3.3电子秤表头设置资料）；步骤五：表头进行串口通信自检看是否能接收到发送的数据（详见附件---3.4如何检测电子秤表头输出串口是否正常（托利多—金鸟））；步骤六：如经上述测试均未发现问题，但依旧提示错误，更换采集器通讯芯片MAX232EEPE；步骤七：如更换采集器通讯芯片MAX232EEPE后故障依然存在，更换CPU芯片77E58。

2、开机无显示，液晶屏和指示灯都不亮检修步骤:步骤一：检查采集器保险是否烧毁；步骤二：检查电源线是否插好；步骤三：检查电源板交流220V输入线供电是否正常，固定螺丝是否脱落；步骤四：检查电源模块5V电压是否工作正常，使用万用表测量5V电压输出是否正常；步骤五：如果采集器保险烧毁后从新更换采集器的保险后依然烧毁的，剪断主电路板上看门狗芯片（IMP813）的第7脚。

3、采集器开机后红绿指示灯全亮，液晶无显示、显示闪烁或白屏检修步骤：步骤一：将采集器从车间拿到办公室取电；步骤二：检查电源板交流220V输入线和5V输出接线及插座是否松动；步骤三：电源板5V电压输出是否正常；正常：主电路板故障，检查CPU（77E58）是否松动，拔下CPU重新插上；还未修复：更换液晶屏或液晶屏和主板连接的彩排线；还未修复：更换CPU或主电路板；不正常：电源板故障，更换电源板。

4、删除数据死机检查步骤：步骤一：重新启动采集器，是否修复；步骤二：重新初始化IC卡或更换IC卡。

5、采集器进入采集界面后无反应，或进入开机界面后无反应检修步骤：步骤一：重新启动采集器；步骤二：检查电子秤接线是否正确、使用万用表测量数据线端口；步骤三：检查电子秤通讯参数设置是否正确；步骤四：测试电子秤串口通讯自检是否正常；步骤五：检查采集器拨码开关设置是否正确（见“表头类型设置”）；步骤六：采集器通讯芯片损坏，更换MAX232EEPE芯片和CPU芯片77E58。

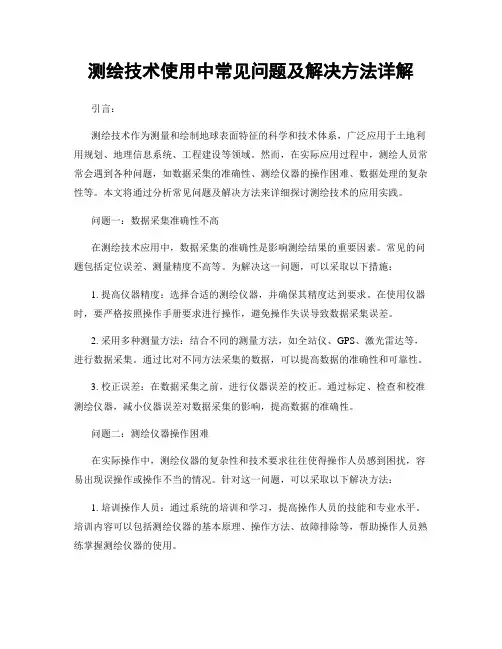

测绘技术使用中常见问题及解决方法详解引言：测绘技术作为测量和绘制地球表面特征的科学和技术体系，广泛应用于土地利用规划、地理信息系统、工程建设等领域。

然而，在实际应用过程中，测绘人员常常会遇到各种问题，如数据采集的准确性、测绘仪器的操作困难、数据处理的复杂性等。

本文将通过分析常见问题及解决方法来详细探讨测绘技术的应用实践。

问题一：数据采集准确性不高在测绘技术应用中，数据采集的准确性是影响测绘结果的重要因素。

常见的问题包括定位误差、测量精度不高等。

为解决这一问题，可以采取以下措施：1. 提高仪器精度：选择合适的测绘仪器，并确保其精度达到要求。

在使用仪器时，要严格按照操作手册要求进行操作，避免操作失误导致数据采集误差。

2. 采用多种测量方法：结合不同的测量方法，如全站仪、GPS、激光雷达等，进行数据采集。

通过比对不同方法采集的数据，可以提高数据的准确性和可靠性。

3. 校正误差：在数据采集之前，进行仪器误差的校正。

通过标定、检查和校准测绘仪器，减小仪器误差对数据采集的影响，提高数据的准确性。

问题二：测绘仪器操作困难在实际操作中，测绘仪器的复杂性和技术要求往往使得操作人员感到困扰，容易出现误操作或操作不当的情况。

针对这一问题，可以采取以下解决方法：1. 培训操作人员：通过系统的培训和学习，提高操作人员的技能和专业水平。

培训内容可以包括测绘仪器的基本原理、操作方法、故障排除等，帮助操作人员熟练掌握测绘仪器的使用。

2. 进行实操训练：在培训之外，还应进行实际操作的训练。

通过在实际场地进行测绘操作，让操作人员亲自实践，熟悉仪器的使用流程，提高操作的熟练度。

3. 多人合作：对于操作困难的仪器，可以采取多人共同操作的方式。

将困难的操作任务分解为多个步骤，并由多人协同完成，以减少个人负担和错误率。

问题三：数据处理的复杂性在测绘技术应用过程中，数据处理是一项复杂而耗时的工作。

常见的问题包括数据处理的速度慢、数据处理结果不准确等。

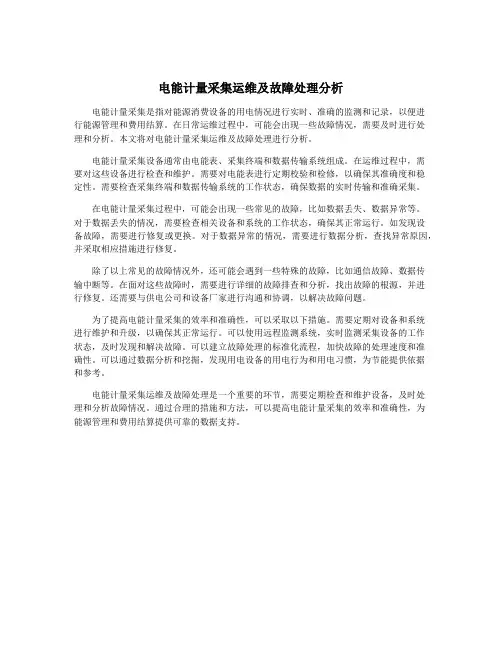

电能计量采集运维及故障处理分析一、引言电能计量是电力系统中非常重要的一环，是电力消费者和供电部门之间进行计量结算的基础。

随着信息化技术的发展，电能计量采集系统也在不断升级和完善，但同时也面临着一些运维和故障处理的挑战。

本文将针对电能计量采集系统的运维及故障处理进行分析，总结一些常见的故障及解决方法，以期为电力系统运行管理提供一些参考。

二、电能计量采集运维分析1. 电能计量采集系统的运维工作电能计量采集系统的运维工作是保证系统正常运行的前提，其主要工作包括：（1）日常巡检：对设备进行日常巡检，检查设备运行状态，及时发现并处理问题。

（2）数据维护：对历史数据进行维护和管理，确保数据的准确性和完整性。

（3）系统升级：对系统进行定期的升级和优化，以适应新的功能需求。

（4）故障处理：及时处理系统故障，保证系统的可靠性和稳定性。

2. 运维中的常见问题及解决方案（1）设备故障：电能计量采集系统中的设备可能会出现故障，例如传感器损坏、通信模块故障等。

对于这些故障，运维人员需要及时进行检修或更换设备，以保证计量数据的准确性。

（2）数据异常：在系统运行过程中可能会出现数据异常的情况，例如数据丢失、数据重复等。

对于数据异常问题，运维人员需要对系统进行全面的排查，并及时修复问题，以确保数据的完整性和准确性。

（3）通信故障：电能计量采集系统依靠通信网络进行数据传输，而通信网络本身可能会出现故障，例如线路故障、设备故障等。

对于通信故障问题，运维人员需要对网络进行及时的检修和维护，以保证数据的正常传输。

三、电能计量采集故障处理分析1. 故障处理流程在面对电能计量采集系统的故障时，运维人员需要遵循一定的故障处理流程，一般包括以下几个步骤：（1）故障诊断：对故障进行诊断，确定故障的性质和范围。

（2）故障定位：对故障进行定位，找出故障的具体原因和位置。

（3）故障处理：采取针对性的措施，对故障进行处理，确保系统尽快恢复正常运行。

（4）故障防范：总结故障处理过程中的经验教训，制定相应的故障防范措施，避免类似故障再次发生。
