OS-100全站仪操作说明书(中文版)
- 格式:pdf
- 大小:912.75 KB
- 文档页数:4
全站仪使用方法及使用步骤[五篇材料]第一篇:全站仪使用方法及使用步骤全站仪使用方法及使用步骤2009-08-04 12:55:56|分类:电脑 |标签: |举报 |字号大中小订阅全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。
全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
目前,世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪,其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
(一)全站仪的操作与使用1.全站仪的基本操作与使用方法(1)测量前的准备工作1)电池的安装(注意:测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮,取出电池。
2)仪器的安置。
①在实验场地上选择一点,作为测站,另外两点作为观测点。
②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00′00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。
实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。
(3)量仪器高、棱镜高并输入全站仪。
(4)距离测量照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。
在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。
应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。
3)坐标测量(1)设定测站点的三维坐标。
(2)设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
(3)设置棱镜常数。
(4)设置大气改正值或气温、气压值。
(5)量仪器高、棱镜高并输入全站仪。
(6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。
全站仪使用操作说明全站仪是一种测量仪器,广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上,并连接传输线缆和电源线。
2.按下电源开关,等待全站仪启动。
启动完成后,全站仪会自动进行校准和初始化,此过程需要等待一段时间。
根据具体型号的要求,通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后,全站仪会自动进入水平中心快速收敛模式。
此时,需要将全站仪定位到待测点上,并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项,开始进行校准。
2.全站仪会发出激光束,通过观察仪器显示屏上的提示,将目标对准至激光束上。
根据仪器提示进行进一步操作,等待校准完成。
三、测量模式设置1.在校准完成后,可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括:角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式,在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后,全站仪会发出测向目标的激光束。
将目标对准激光束上,并观察显示屏上的读数。
如果有需要,可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后,可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后,全站仪会发出激光束测量目标点的距离。
将目标对准激光束上,并观察显示屏上的读数。
需要注意的是,高度差对距离测量有一定影响,如果需要更精确的测量结果,可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后,可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后,全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作,将目标对准激光束上,并观察显示屏上的读数。
2.在测量完一个目标点后,可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。
全站仪使用指导书1. 全站仪安装到三角架上,一只手紧握全站仪上方提手,用另一只手旋紧三角架锁母与全站仪联接,在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机:按住全站仪显示屏开关上方一个键即可开机,同时按开关上下两个键即关机。
3. 手操器开关:按手操器开关键即可完成开,当短时间不用时按一下即进入待机状态;按住开关键2秒钟左右会出现一个对画框:当长时间不用时,按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时,会出现:如下对画框:按OK 键进行系统重装(一般情况下,不要进行系统重装!),按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序,单击后进入操作程序。
5. 选择English(en)进行语言选择,点键进入操作界面。
按single sheet 栏,出现如下菜单:如果是有靶标则选择第一栏,如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立:点击测出第一点,点击测出第二点;点击下方键选则中的下拉菜单中的键进入新界面:点击进入以下界面。
点击选择点1和点2做为X轴上的两点,点进入点击选择点1做为坐标圆点,点入以下界面。
7.自动寻找已经测量的点:选中已测量的点的名称,点击键,点下拉菜单中的,再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量:将全站仪移位,重新调整水平;点击键,点下拉菜单中的进入以下界面;左边一栏为移动前所测点,右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面,全站仪移位完成。
移位检测:选择原先测过的点,点击,再点下接菜单中的全站仪将自动旋转找到该测量点,重新测量并检查该坐标数据,与移位前测量数量相同,证明全站仪移位后各点坐标数据不变,证明移位成功;可以找正其它点。
9.根据已知坐标数据,使用全站仪自动找出所需坐标点的实际位置。
全站仪的说明书全站仪的说明书篇一:全站仪使用手册,全站仪说明书4.1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7.架设仪器注意:整平仪器前应先装上电池,因为装上电池后仪器会发生微小的倾斜。
(1)将三脚架打开,伸长到适当高度,拧紧三个固定螺丝。
(2)将仪器安装在三脚架上,然后拧紧连接螺丝。
(3)利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C,使圆水准器气泡居中。
(4)利用长水准器精确整平仪器:①松开水平制动螺旋,水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB,旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g),旋转第三个脚C,使长水准器管气泡居中,再次旋转90°(100g),重复①、②步骤,直至四个位置处的准器管气泡始终居中为止。
(5)利用光学对点器对中:调节光学对点器的目镜,看清对点器分划板。
开三角架上的中心手把,轻移仪器,光学对点器的中心标志对准测站注意:尽量平移仪器,不要让仪器架头上有转动,以尽量减少气泡的移。
(6)最后精确整平仪器按第(4)步精确整平仪器,直到仪器转到任何位置时,长水准器气泡始终居中为止,最后拧紧中心手把。
旋角螺旋A角螺旋B 角螺旋C中。
螺旋长水松使点。
在偏8.调焦与照准注意:照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵,此时应使用物镜遮光罩。
? 当改变盘位观测时,用十字丝同一位置照准目标。
(1)目镜调焦:用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底,再逆时针慢慢旋转至十字丝成像最清晰(目镜调焦不需要经常进行)。
(2)照准目标:松开垂直和水平制动手轮,用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
(3)物镜调焦:旋转望远镜调焦环至目标成像最清晰。
用垂直和水平微动手轮使十字丝精确照准目标。
全站仪使用说明书1,工作原理电子全站仪主要由电子经纬仪、光电测距仪和微处理机组成,它可在一个测站上同时测角和测距,并能自动计算出待定点的坐标和高程。
由于仪器安置一次便可完成一个测站上的所有测量工作,故被称为“全站仪”。
电子全站仪采集的数据可通过机内存储器自动存储,作业完成后通过通讯电缆将主机与计算机连接,将数据传至计算机,通过数据处理软件对数据进行处理,最后通过绘图软件绘出地形图,实现测图的自动化。
2,认识全站仪1)全站仪的基本构造2)全站仪的操作界面及作用(1)显示功能 600/610系列全站仪采用点阵图形式液晶显示屏(LCD),可显示8行汉字。
一般在测量模式界面下,上面的几行显示仪器信息以及观测数据,底行显示软键的功能,而软键的功能会随页面的不同而变化。
(2)模式图(3)按键说明3)全站仪的安放与对中(1)安放三脚架首先将三脚架三个脚腿拉伸到合适位置上,紧固锁紧装置;(2)把一起放在三脚架上小心的把一起放在三脚架上,通过拧紧三脚架上的中心螺旋使仪器与三脚架连接紧固(3)测点调焦通过光学对点器目镜观察,旋转对中器的目镜至分划板十字丝看得最清楚,再旋转对点器调焦环至地面测点看得最清楚。
4)仪器的整平(1)用圆水准器粗整平仪器相向转动脚架螺旋A、B使气泡移至垂直于脚螺旋A、B连线的圆水准器线上。
转动脚螺旋C,使水泡居于圆水准器中心。
(2)用长水准器精确整平仪器松开水平止动手轮,转动仪器实使长水准器与脚螺旋A、B连线平行;相向转动脚螺旋A、B,使水泡居于长水准器的中心;松开水平止动手轮,转动仪器使长水准器与脚螺旋A、B连线垂直;转动脚螺旋C,使水泡居于长水准器的中心;重复以上步骤,直至仪器转动任意位置时,水泡都能居于长水准器的中心。
5)注意事项:(1)不要用湿手拆装仪器,否则会有点击危险(2)不要在仪器上站或坐(3)不要使用箱带、搭扣、合页坏了得仪器箱(4)不要讲皮肤获衣服接触电池中流出来的酸性物(5)务必正确安装基座(6)务必将三脚架上的螺旋拧紧3,距离测量全站仪测距的使用方法一.距离测量1.测距信号检测测距信号检测功能用于确认经目标反射回来的测距信号强度是否足以进行距离测量,对远距离测量尤为适用。
全站仪的使用方法和步骤一、什么是全站仪?全站仪是一种测量仪器,主要用于工程测量和建筑测量,以确定地表和建筑物的坐标、高程、平面形状等参数。
它是现代测绘和建筑行业的重要工具,能够提高测量的精度和效率。
二、全站仪的组成和功能全站仪由观测仪、测距仪、角度测量系统、数据处理系统等部分组成。
它的主要功能包括:1.角度测量:全站仪能够精确测量水平角和垂直角,通过测量仪器内部的角度传感器实现。
2.距离测量:全站仪能够测量测站和目标物之间的距离,可以使用激光测距或者电子测距的方式。
3.高度测量:全站仪可以准确测量目标物的高程,通过仪器上的高度传感器实现。
4.数据处理:全站仪可以自动记录和处理测量数据,并生成测量报告。
三、使用全站仪的步骤使用全站仪进行测量需要按照一定的步骤进行操作,下面将详细介绍全站仪的使用方法。
1. 准备工作在开始使用全站仪之前,需要确保仪器的完好,并进行相应的校准。
同时,还需准备好以下工具和设备:•支架:用于固定全站仪,确保测量的稳定性和准确性。
•快拨杆:用于调节全站仪观测仪的望远镜。
•三脚架:用于支撑全站仪。
•测量棒:用于目标物的反射。
2. 设定基准点在进行具体测量之前,需要确定一个基准点,该点的坐标和高程将作为其他测量的参考值。
首先,用全站仪观测仪测量基准点的坐标和高程,并进行记录。
3. 设置全站仪3.1 放置全站仪将全站仪放置在支架上,并使用快拨杆调节观测仪的望远镜,确保望远镜的准直。
3.2 设置仪器参数按照实际测量的需要,设置全站仪的测量模式、距离单位、水平定轴方式等参数。
3.3 水平仪检查通过调节三脚架上的水平脚螺丝,使全站仪水平仪的气泡位于中央位置,确保全站仪的水平度。
3.4 校准进行全站仪的校准,包括望远镜的调焦校准、角度传感器的校准等。
4. 进行测量4.1 点选和测量使用全站仪的观测仪,选择需要测量的目标点,并记录其坐标和高程。
全站仪会自动测量当前观测点和基准点之间的水平角、垂直角和距离。

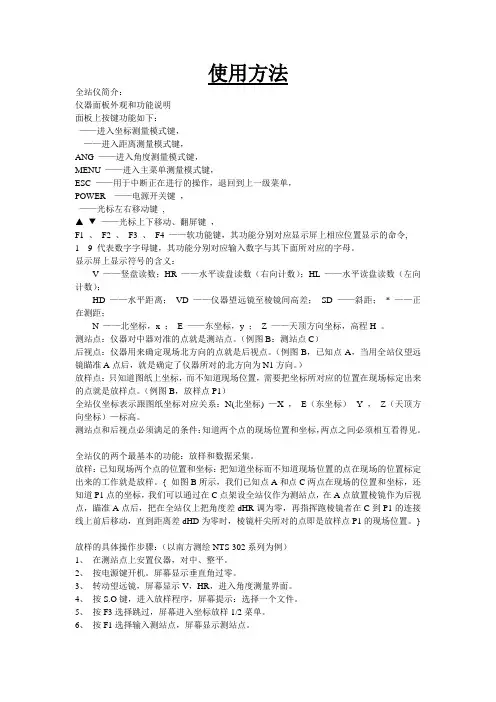

使用方法全站仪简介:仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键,——进入距离测量模式键,ANG ——进入角度测量模式键,MENU ——进入主菜单测量模式键,ESC ——用于中断正在进行的操作,退回到上一级菜单,POWER——电源开关键,——光标左右移动键,▲▼——光标上下移动、翻屏键,F1 、F2 、F3 、F4 ——软功能键,其功能分别对应显示屏上相应位置显示的命令,1---9 代表数字字母键,其功能分别对应输入数字与其下面所对应的字母。
显示屏上显示符号的含义:V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离;VD ——仪器望远镜至棱镜间高差;SD ——斜距;* ——正在测距;N ——北坐标,x ;E ——东坐标,y ;Z ——天顶方向坐标,高程H 。
测站点:仪器对中器对准的点就是测站点。
(例图B:测站点C)后视点:仪器用来确定现场北方向的点就是后视点。
(例图B,已知点A,当用全站仪望远镜瞄准A点后,就是确定了仪器所对的北方向为N1方向。
)放样点:只知道图纸上坐标,而不知道现场位置,需要把坐标所对应的位置在现场标定出来的点就是放样点。
(例图B,放样点P1)全站仪坐标表示跟图纸坐标对应关系:N(北坐标) —X ,E(东坐标)--Y ,Z(天顶方向坐标)—标高。
测站点和后视点必须满足的条件:知道两个点的现场位置和坐标,两点之间必须相互看得见。
全站仪的两个最基本的功能:放样和数据采集。
放样:已知现场两个点的位置和坐标:把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。
{ 如图B所示,我们已知点A和点C两点在现场的位置和坐标,还知道P1点的坐标,我们可以通过在C点架设全站仪作为测站点,在A点放置棱镜作为后视点,瞄准A点后,把在全站仪上把角度差dHR调为零,再指挥跑棱镜者在C到P1的连接线上前后移动,直到距离差dHD为零时,棱镜杆尖所对的点即是放样点P1的现场位置。
OS-100
第三代彩屏WinCE
智能全站仪
● 功能强大的Windows CE 6.0操作系统● 改进型EDM,测距更快,功能更强● 远距离无线数据通讯● 先进的高精度测角系统
● 500MB 超大内存,存储海量数据
● 功能强大的MAGNET Field 机载应用软件
性能超强大、用处更广泛WinCE 全站仪的新标准
轻便、灵巧的Windows CE 全站仪集成了测绘领域全部的应用功能
Windows CE 全站仪即将迎来轻便、灵巧的机身
● Windows CE 系统提供了一个操作熟悉,功能强大的仪器使用界面● 全新的机载应用软件“MAGNET Field”满足各种工程测量的需求
数据采集,放样,道路测量和几何坐标应用等测量功能
远距离无线蓝牙通讯
● Class1远距离蓝牙通讯设备*
● 确保了全站仪与手簿远距离的稳定连接● 测站只需瞄准目标,主要工作在镜站用手簿操作,加快了测量速度
*部分机型为选配
快速、强大的测距系统
● 快速、精确地相位瞄准技术● 0.9秒的快速距离测量
● 免棱镜距离测量的最短距离仅为30cm ● 先进的超高亮度指示器瞄准● 极小的光斑减小距离测量误差
● 测量精度可靠(独特的小入射角度)● 确保了反射片距离测量的精度
先进的角度测量系统
● OS 所具有的独特的编码器能够确保在持续测量条件下精度的可靠性。
双轴补偿器能够保证仪器在地形恶劣的环境下仍精确水平。
● 制动螺旋和微动螺旋能够确保稳定的角度测量。
● OS-101和OS-102都采用了开创性的技术,可以获得非常可靠地的测角精度
完美化机身设计
● IP65 防尘防水等级
● 标准型仪器使用温度范围为:-20℃~+50℃。
低温型仪器为-30℃~+50℃,高温型仪器为:-20℃~+60℃
超窄EDM 激光束不仅能够精确地测量墙面、角落和人孔,还能精确测量栅栏后面的围墙和树上的枝叶。
创新源于积累,品质来自专业
仪器的重要特点
USB-A 型接口和USB-miniB 型接口
超长作业时间:一块电池可以持续作业20个小时。
内置激光对点器,大大缩短了仪器对中时间。
5级亮度可调节,达到最佳视觉亮度。
红绿光放
样引导器通过发射红绿指示光,可在150m 范围内高效率地引导确定放样方位,极大的提高了放样的工作效率。
触发键被安置在全站仪上最便捷的地方,通过轻轻的点击触发键按钮,操作者可以随时地进行一系列的测量操作而不需要将视线移开望远镜。
单击[*]键进入功能设置界面
控制面板由10个具有LCD 触摸屏显示的触摸键组成,便于用户浏览图形。
MAGNET Field 精确定位技术是一款采用云计算解决方案的应用软件,它通过云计算平台实现野外测量数据和办公室内主机之间数据的无缝链接
实时数据链接,无论何时何地都可以实现数据交换、数据通讯、数据跟踪等功能
● 通用电池,也可以使用在拓普康GNSS 产品上*
*部分GNSS 产品可用
● 仅一个电池可以持续作业20个小时。
完美化机身设计
拓普康(北京)科技发展有限公司
北京经济开发区康定街9号电话:010-6780 2499(总机)
010-6780 2799/6505 6066(营业本部)传真:010-6780 2498(制造本部)
010-6780 2790/6505 6068(营业本部)邮编:100176
网址:
北京拓普康商贸有限公司
北京经济开发区永昌南路8号A 座电话:010-5808 0216/5808 0000传真:010-8528 2631邮编:101102
网址:
©2012 Topcon Corporation All rights reserved.
拓普康中国印制(20120601)
OS-100
系列产品
*1 国际电工委员会IEC60825-1 Ed.2.0:2007/FDA CDRH 21 CFR Part
1040.10 和 11
*2 一般气象条件:薄雾、能见度约20公里、晴天、大气有轻微抖动*3 柯达灰卡白色面(90% 反射率),当被测物体表面的亮度值少于
30000lx时。
免棱镜测程和精度可能会根据观测目标、观测条件等的不同而发生改变
*4 测量光束与反射片的入射角在30°以内的测试结果
*5 当测量温度为-30℃ ~ -20℃时采用低温型仪器,当测量温度为
50℃ ~ 60℃时采用高温型仪器进行测量 RS90N-K: 1.3~300 m; RS50N-K: 1.3~180 m; RS10 N-K: 1.3~60m
*6 良好气象条件:无雾、能见度约40公里(25英里)、阴天、无大气抖
动
*7 测程:0.3~200m
*8 通常在良好的气象条件下,无棱镜测量时间可能会根据观测目标、观
测条件等的不同而发生改变
*9 仪器使用时要求处于通视、无雨和无电磁波干扰的地方*10 激光指向和导向光不能同时工作
*11 标准型工作温度为:-20~+50℃,可按用户需求提供低温型仪器:-30~+50℃,和高温型仪器:-20~+60℃
● OS 主机 ● 电池(BDC70)● 电池充电器(CDC68)
● 电源电缆线 ● 镜头盖 ● 镜头刷● 镜头遮光罩 ● 工具袋 ● 螺丝刀 ● 校正针×2 ● 清洁布● 操作手册 ● USB 盘
● 激光警示标牌 ● 仪器箱 ● 肩带
标准配置
仪器清单。
