下载文档原格式
沙索蜡化学结构: 较短侧链的长链脂肪族烃，与石蜡或微晶蜡的结构完全类似。
生产工艺: 一氧化碳和氢气在一定的压力、温度和催化剂条件下合成，分馏，溶剂抽提和漂白。
根据需要，可以改变最终产品的分子量大小，从而可以得到从类似液体石蜡的单体烃到类似聚乙烯蜡的高熔点蜡，有其它天然蜡或其它合成蜡所不具有的特殊性能。
性质:具有比石蜡更好的电性能，更高的熔点和硬度, 更窄的馏分。
根据需要，可以改变最终产品的分子量大小，从而可以得到从类似液体石蜡的单体烃到类似聚乙烯蜡的高熔点蜡，有其它天然蜡或其它合成蜡所不具有的特殊性能。
主要用途:在光泽方面可取代巴西棕榈蜡。
各种塑料的内、外润滑剂用于生产杜洛克松蜡，开发更广泛的用途。
聚乙烯蜡低分子量聚乙烯蜡420P 低分子量聚乙烯蜡420P 是由日本三井石油化学工业株式会社采用聚合工艺法生产的产品，是专用于生产色母、分散颜料等工艺要求的高效分散剂。
420P 低分子量聚乙烯蜡，作为优良的分散剂，在生产色母、分散颜料方面具有以下特点：1.有效分子量集中：分子量分布窄、集中，有助于提高分散效果和着色力。
相对而言，在一定的分散要求下，可减少添加量。
2.具有优良的耐热性和热稳定性。
3.具有熔点和黏度匹配适中，有助于剪切力的特点：熔点为113 ℃，黏度高为650CP/140 ℃。
在生产色母粒中不仅有良好的相溶性和流动性，而且黏度适中，增加了剪切力，提高了分散性。
420P 聚乙烯蜡作为颜料分散剂，具有和各种颜料良好的可湿润性，尤其在配制高浓度色母以及较难分散的颜料，显示出420P 蜡优良的分散性能。
产品介绍聚乙烯蜡（PE蜡PE-WAX）1 ．主要特点：具有粘度低，软化点高，硬度好等性能，无毒，热稳定性好，高温挥发性低，对颜料的分散性，既有极优的外部润滑性，又有较强的内部润滑作用，可提高塑料加工的生产效率，在常温下抗湿性能好，耐化学药品能力强，电性能优良, 可改善成品的外观。
2 ．适用范围：2 ．1 由于具有十分优异的外部润滑作用和较强的内部润滑作用，与聚乙烯、聚氯乙烯、聚丙烯等树脂相溶性好的特点，可作为其在挤出、压延、注射加工中的润滑剂。
常用pvc增塑剂种类pvc增塑剂，代号8650 是二辛酯、二丁酯优良替代品，可以替代100％。
新型环保增塑剂，执行GB-11406-89标准，分子式（C6H5COOCH2CH2CO2），分子量314，分为8650—1#为无色无味透明液体和8650—2#淡黄色油状透明液体两种。
增塑剂详细分类：脂肪族二元酸酯（如: 己二酸二辛酯DOA、癸二酸二辛酯DOS）(1)邻苯二甲酸酯（如: DBP、DOP、DIDP）(2)脂肪族二元酸酯（如: 己二酸二辛酯DOA、癸二酸二辛酯DOS）(3)磷酸酯（如:磷酸三甲苯酯TCP、磷酸甲苯二苯酯CDP）(4)环氧化合物（如:环氧化大豆油、环氧油酸丁酯）(5)聚合型增塑剂（如：己二酸丙二醇聚酯）(6)苯多酸酯（如: 1,2,4－偏苯三酸三异辛酯）(7)含氯增塑剂（如: 氯化石蜡、五氯硬酯酸甲酯）(8)烷基磺酸酯(9)多元醇酯(10)其它增塑剂新生增塑剂小编给您列举了常用pvc增塑剂在日常生活中的应用，比如；增塑剂作为一种化学试剂在工业生产中的应用非常的广泛，塑化剂在人们生活中的方方面面基本上都是。
如塑料袋用到塑化剂，塑料制品也用到塑化剂。
比如一般常使用的保鲜膜，一种是无添加剂的PE(聚乙烯)材料，但其黏性较差；另一种广被使用的是PVC(聚氯乙烯)保鲜膜，有大量的塑化剂，以让PVC（聚氯乙烯）材质变得柔软且增加黏度，非常适合生鲜食品的包装。
另一个广泛存有塑化剂的产品是PVC制造的儿童玩具，欧盟已经明定塑料玩具中塑化剂的含量需0.1%以下，但台湾尚无明确规定或限制。
女性经常使用之香水、指甲油等化妆品，则以邻苯二甲酸酯类作为定香剂，以保持香料气味，或使指甲油薄膜更光滑。
这些都是常用pvc增塑剂的种类与具体应用。
PVC型材常用助剂及配方设计常用的PVC型材助剂有稳定剂、增塑剂、润滑剂、填充剂、着色剂等。
下面将分别介绍这些助剂的作用和配方设计。
1.稳定剂：稳定剂是防止PVC型材在加工和使用过程中分解和颜色变化的重要助剂。
常用的稳定剂有铅盐类、锰盐类、有机锡类等。
通常稳定剂的含量为2-4%，具体配方设计根据不同的工艺要求和使用环境来确定。
2.增塑剂：增塑剂是为了改善PVC型材的柔韧性和延展性而添加的。
常用的增塑剂有邻苯二甲酸酯、绿原酸酯等。
增塑剂的含量一般在20-40%，具体配方设计根据所需的柔韧性和加工方式来确定。
3.润滑剂：润滑剂是为了提高PVC型材的流动性和降低摩擦系数而添加的。
常用的润滑剂有聚乙烯蜡、硬脂酸酯等。
润滑剂的含量一般在0.5-2%，具体配方设计根据所需的加工性能和表面光滑度来确定。
4.填充剂：填充剂是为了提高PVC型材的强度、硬度和降低成本而添加的。
常用的填充剂有碳酸钙、滑石粉等。
填充剂的含量一般在10-30%，具体配方设计根据所需的强度和硬度来确定。
5.着色剂：着色剂是为了给PVC型材增加颜色和美观性而添加的。
常用的着色剂有有机颜料和无机颜料等。
着色剂的含量一般在1-5%，具体配方设计根据所需的颜色和色泽来确定。
此外，还可以添加其他的助剂，如泡沫剂用于生产泡沫PVC型材、阻燃剂用于提高PVC型材的阻燃性能等。
配方设计需要考虑到助剂之间的相容性、加工工艺和最终产品的使用要求。
通过调整不同助剂的含量和比例，可以得到满足不同需求的PVC型材。
同时，还需要进行实验验证和不断改进，以提高PVC型材的性能和加工效果。

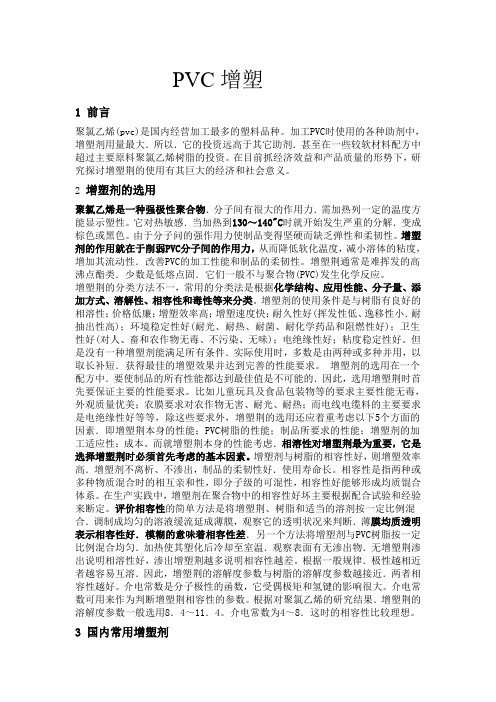

PVC增塑1 前言聚氯乙烯(pvc)是国内经营加工最多的塑料品种。
加工PVC时使用的各种助剂中，增塑剂用量最大．所以．它的投资远高于其它助剂．甚至在一些较软材料配方中超过主要原料聚氯乙烯树脂的投资。
在目前抓经济效益和产品质量的形势下，研究探讨增塑荆的使用有其巨大的经济和社会意义。
2增塑剂的选用聚氯乙烯是一种强极性聚合物．分子间有很大的作用力．需加热列一定的温度方能显示塑性。
它对热敏感．当加热到130～140"C时就开始发生严重的分解．变成棕色或黑色。
由于分子问的强作用力使制品变得坚硬而缺乏弹性和柔韧性。
增塑剂的作用就在于削弱PVC分子间的作用力，从而降低软化温度，减小溶体的粘度，增加其流动性．改善PVC的加工性能和制品的柔韧性。
增塑荆通常是难挥发的高沸点酯类．少数是低熔点固．它们一般不与聚合物(PVC)发生化学反应。
增塑荆的分类方法不一，常用的分类法是根据化学结构、应用性能、分子量、添加方式、溶解性、相容性和毒性等来分类。
增塑剂的使用条件是与树脂有良好的相溶性；价格低廉；增塑效率高；增塑速度快；耐久性好(挥发性低、逸移性小．耐抽出性高)；环境稳定性好(耐光、耐热、耐菌、耐化学药品和阻燃性好)；卫生性好(对人、畜和农作物无毒、不污染、无味)；电绝缘性好；粘度稳定性好。
但是没有一种增塑剂能满足所有条件．实际使用时，多数是由两种或多种并用，以取长补短．获得最佳的增塑效果并达到完善的性能要求。
增塑剂的选用在一个配方中．要使制品的所有性能都达到最佳值是不可能的．因此，选用增塑荆时首先要保证主要的性能要求。
比如儿童玩具及食品包装物等的要求主要性能无毒，外观质量优美；农膜要求对农作物无害、耐光、耐热；而电线电缆料的主要要求是电绝缘性好等等，除这些要求外，增塑荆的选用还应着重考虑以下5个方面的因素．即增塑荆本身的性能；PVC树脂的性能；制品所要求的性能；增塑剂的加工适应性：成本。
而就增塑荆本身的性能考虑．相溶性对增塑荆最为重要，它是选择增塑荆时必须首先考虑的基本因素。
PVC增塑剂概述PVC增塑剂是一种常用的化学添加剂，用于改善聚氯乙烯（PVC）的柔软性和可加工性。
PVC由聚合氯乙烯单体制成，这是一种坚硬且脆弱的材料。
通过添加增塑剂，可以改善PVC的柔软性并增加其可塑性，使其更易于加工和使用。
在本文档中，我们将探讨PVC增塑剂的种类、工作原理以及使用PVC增塑剂的一些注意事项。
PVC增塑剂的种类PVC增塑剂有多种类型，包括可溶性增塑剂和固体增塑剂。
根据增塑剂的化学结构和性质，可将其分为以下几类：1.酯类增塑剂：酯类增塑剂通常是聚醚类或脂肪酸酯类化合物。
它们通过与PVC形成物理引力相互作用，使PVC变得柔软。
常见的酯类增塑剂有邻苯二甲酸酯（DOP）、邻苯二甲酸二丁酯（DBP）等。
2.环氧增塑剂：环氧增塑剂是一种固体增塑剂，具有优异的增塑性能。
它们通过将环氧树脂复合到PVC中，增加了PVC的可塑性和耐候性。
环氧增塑剂具有良好的热稳定性和流动性，适用于制造高要求的塑料制品。
3.天然增塑剂：天然增塑剂是从天然植物中提取的增塑剂。
相对于合成增塑剂，天然增塑剂更环保且可降解。
常见的天然增塑剂包括植物油、淀粉和纤维素等。
PVC增塑剂的工作原理PVC增塑剂通过与PVC形成物理或化学相互作用来改变其分子结构和性能。
增塑剂与PVC的相互作用方式有以下几种：1.物理相互作用：酯类增塑剂在PVC中的添加可以通过物理分散相互作用破坏PVC的晶体结构，从而使其柔软。
2.溶解作用：增塑剂能够与PVC分子相互作用，使PVC分子链的运动变得容易。
这种溶解作用可以使PVC更易于加工和成型。
3.化学相互作用：某些特定的增塑剂可以与PVC发生化学反应，形成共聚物或交联结构，从而增强PVC的力学性能和热稳定性。
使用PVC增塑剂的注意事项在使用PVC增塑剂时，需注意以下几点：1.选择合适的增塑剂：根据具体应用需求选择合适类型的增塑剂，如需要耐候性，可选用环氧增塑剂。
同时要注意增塑剂与PVC的相容性，以避免不良影响。
软质PVC的基本配方软质聚氯乙烯（Polyvinyl Chloride，PVC）是一种常见的塑料材料，具有良好的柔软性和可加工性。
它被广泛应用于电线电缆、地板、管道、鞋材、包装材料等领域。
在生产软质PVC制品时，需要使用一定的基本配方，以确保产品的性能和质量。
本文将介绍软质PVC的基本配方，包括主要原料、添加剂和工艺参数等方面的内容。
1. 主要原料软质PVC的主要原料是聚氯乙烯树脂（Polyvinyl Chloride Resin）。
聚氯乙烯树脂通常是通过聚合反应制得，它是由氯乙烯（Vinyl Chloride）单体聚合而成的高分子化合物。
聚氯乙烯树脂的质量对最终产品的性能起着决定性的影响。
除了聚氯乙烯树脂，软质PVC的制造还需要添加一些增塑剂、稳定剂、填充剂等辅助原料。
2. 添加剂2.1 增塑剂增塑剂是软质PVC制品中必不可少的添加剂，它可以增加聚氯乙烯树脂的柔软性和可塑性。
常用的增塑剂有以下几种：•邻苯二甲酸酯类（Phthalate）增塑剂：如DBP（Dibutyl Phthalate）、DOP（Dioctyl Phthalate）等。
它们具有良好的可塑性和低温性能，广泛应用于软质PVC制品中。
•环状酯类（Cyclic Ester）增塑剂：如DINP（Diisononyl Phthalate）、DIDP（Diisodecyl Phthalate）等。
它们具有较好的耐热性和耐寒性，适用于高温和低温环境下的制品。
•环状碳酸酯类（Cyclic Carbonate）增塑剂：如TBC（Tributyl Citrate）、ATBC（Acetyl Tributyl Citrate）等。
它们具有较低的毒性和良好的耐寒性，适用于食品包装等对安全性要求较高的制品。
增塑剂的选择应根据制品的具体要求来确定，不同的增塑剂有不同的特点和应用范围。
2.2 稳定剂稳定剂是为了防止聚氯乙烯树脂在加工和使用过程中发生分解和降解，保持制品的性能稳定。
PVC塑料的合成PVC塑料是由乙炔气体和氯化氢合成氯乙烯，再聚合而成。
在20世纪50年代前期是以乙炔电石法生产，50年代后期则转向了原料充足、成本低廉的乙烯氧化法；目前世界上80%以上的PVC树脂都是由此方法生产的。
但到2003年后，因石油价格暴涨，乙炔电石法成本反而比乙烯氧化法还要低10%左右，所以PVC的合成工艺又转向了乙炔电石法。
PVC塑料是由液态的氯乙烯单体（VCM）经悬浮、乳液、本体或溶液法工艺聚合而成，其中悬浮聚合工艺生产工艺成熟、操作简单、生产成本低、产品品种多、应用范围广，一直是生产PVC树脂的主要方法，在世界PVC生产装置中大约占90%的比例（在世界PVC总产量中均聚物也占大约90%的比例）。
其次是乳液法，用于生产PVC糊树脂。
其聚合反应由自由基引发，反应温度一般为40～70OC，反应温度和引发剂的浓度对聚合反应速率和PVC 树脂的分子量分布影响很大。
悬浮聚合悬浮聚合通过不断进行搅拌使单体液滴在水中保持悬浮状态，聚合反应在单体小液滴中进行。
通常悬浮聚合反应为间歇聚合。
近年来各公司对PVC树脂间歇悬浮聚合工艺的配方、聚合釜、产品品种和质量不断研究和改进，开发出各具特点的工艺技术，目前应用较多的是Geon公司（原B.F Goodrichg公司）技术、日本信越公司技术、欧洲EVC 公司技术, 这三大公司的技术在1990年以来世界新增的PVC树脂生产能力中各占大约21%的比例。
乳液聚合乳液聚合与悬浮聚合基本类似，只是要采用更为大量的乳化剂，并且不是溶于水中而是溶于单体中。
这种聚合体系可以有效防止聚合物粒子的凝聚，从而得到粒径很小的聚合物树脂，一般乳液法生产的PVC树脂的粒径为0.1—0.2mm，悬浮法为20―200mm。
引发剂体系与悬浮聚合也有所不同，通常是含有过硫酸盐的氧化还原体系。
干燥方法也设计成可以保持较小的粒径的方式, 常常采用一些喷雾干燥剂。
由于不可能将乳化剂完全除去，因此用乳液法生产的树脂不能用于生产需要高透明性的制品如包装薄膜或要求吸水性很低的制品如电线绝缘层。
PVC塑料型材配方1.PVC树脂（70-80%）：PVC（聚氯乙烯）是PVC塑料型材的主要成分，占据配方的主要比例。
PVC树脂为型材提供了优良的刚性和耐候性。
2.增塑剂（10-25%）：增塑剂是PVC塑料型材的重要添加剂，可以增加塑料的柔软性和韧性。
常见的增塑剂有邻苯二甲酸酯类和磷酸酯类。
它们可以帮助塑料型材更容易地加工成各种形状。
3.热稳定剂（2-5%）：热稳定剂用于防止PVC塑料型材在加工和使用过程中发生分解和退色。
有机锡化合物是一种常见的热稳定剂，可以提高PVC塑料型材的耐热性能。
4.填料（0-30%）：填料可以增加PVC塑料型材的硬度和抗冲击性能，降低成本。
常见的填料有钙碳酸盐、滑石粉、陶瓷粉等。
5.硬化剂（0-10%）：硬化剂可以提高PVC塑料型材的硬度和耐磨性。
常见的硬化剂有有机锡化合物和巯基硫脲类。
6.阻燃剂（0-10%）：阻燃剂可以提高PVC塑料型材的阻燃性能，降低火灾造成的损失。
溴化阻燃剂是常见的阻燃剂。
7.光稳定剂（0-5%）：光稳定剂可以提高PVC塑料型材的耐候性，防止紫外线辐射对塑料的破坏。
紫外线吸收器是常见的光稳定剂。
8.抗氧剂（0-5%）：抗氧剂可以延长PVC塑料型材的使用寿命，防止氧化降解。
常见的抗氧剂有酚类和酚醛类。
以上是一种常见的PVC塑料型材的配方，不同应用领域和要求可能会有所不同。
在配方设计过程中，需要根据型材所需的性能和特性选择合适的添加剂，并进行合理的配比。
通过合理的配方设计和加工工艺，可以制造出符合需求的高质量PVC塑料型材。
PVC塑料的合成PVC塑料是由乙炔气体和氯化氢合成氯乙烯，再聚合而成。
在20世纪50年代前期是以乙炔电石法生产，50年代后期则转向了原料充足、成本低廉的乙烯氧化法；目前世界上80%以上的PVC树脂都是由此方法生产的。
但到2003年后，因石油价格暴涨，乙炔电石法成本反而比乙烯氧化法还要低10%左右，所以PVC的合成工艺又转向了乙炔电石法。
PVC塑料是由液态的氯乙烯单体（VCM）经悬浮、乳液、本体或溶液法工艺聚合而成，其中悬浮聚合工艺生产工艺成熟、操作简单、生产成本低、产品品种多、应用范围广，一直是生产PVC树脂的主要方法，在世界PVC生产装置中大约占90%的比例（在世界PVC总产量中均聚物也占大约90%的比例）。
其次是乳液法，用于生产PVC糊树脂。
其聚合反应由自由基引发，反应温度一般为40～70OC，反应温度和引发剂的浓度对聚合反应速率和PVC 树脂的分子量分布影响很大。
悬浮聚合悬浮聚合通过不断进行搅拌使单体液滴在水中保持悬浮状态，聚合反应在单体小液滴中进行。
通常悬浮聚合反应为间歇聚合。
近年来各公司对PVC树脂间歇悬浮聚合工艺的配方、聚合釜、产品品种和质量不断研究和改进，开发出各具特点的工艺技术，目前应用较多的是Geon公司（原B.F Goodrichg公司）技术、日本信越公司技术、欧洲EVC 公司技术, 这三大公司的技术在1990年以来世界新增的PVC树脂生产能力中各占大约21%的比例。
乳液聚合乳液聚合与悬浮聚合基本类似，只是要采用更为大量的乳化剂，并且不是溶于水中而是溶于单体中。
这种聚合体系可以有效防止聚合物粒子的凝聚，从而得到粒径很小的聚合物树脂，一般乳液法生产的PVC树脂的粒径为0.1—0.2mm，悬浮法为20―200mm。
引发剂体系与悬浮聚合也有所不同，通常是含有过硫酸盐的氧化还原体系。
干燥方法也设计成可以保持较小的粒径的方式, 常常采用一些喷雾干燥剂。
由于不可能将乳化剂完全除去，因此用乳液法生产的树脂不能用于生产需要高透明性的制品如包装薄膜或要求吸水性很低的制品如电线绝缘层。
常用PVC增塑剂种类、区别以及PVC增塑剂配方成分1.脂肪酸酯类
脂肪酸酯类的低温性能很好，但与聚氯乙烯的相溶性较差故只能用作耐寒的副增塑剂与邻苯二甲酸酯类并用。
最常用的品种是己二酸二辛酯和癸二酸二辛酯。
(1)己二酸二辛酯(简称DOA) ：无色无嗅液体，无毒，溶于大多数有机溶剂，微溶于乙二醇类，不溶于水，DOA对PVC的临界塑化温度为12l一125℃。
(2)已二酸二异癸酯(简称DIDA) ：清澈易流动的油状液体。
(3)壬二酸二辛酯(简称D0Z) ：几乎是无色的透明液体。
(4)癸二酸二丁酸(简称DBS) ：几乎是无色的液体。
(5)癸二酸二辛酯（简称DOS) ：几乎是无色的油状液体，不溶于水，溶于醇、苯、醚等有机溶剂。
(6)癸二酸二异辛酯（简称DIOS) ：无色清澈液体，溶于酮、醇、酯、芳香烃和脂肪烃等大多数有机溶剂，微溶于胺和多元醇。
（7)二(2—乙基丁酸)三缩乙二醇酯(简称3GH) ：它是安全玻璃用聚乙烯醇缩丁醛薄膜中最为广泛使用的增塑剂，同时它对纤维索塑料、丙烯酸酯塑料和聚氯乙烯也是良好的增塑剂。
2．邻苯二甲酸酯类
邻苯二田酸酣类是目前最广泛使用的主增塑剂，品种多、产量高，井具有色泽浅、毒性低、电性能好、挥发件小、气味少、耐低温性一般等特点。
目前邻苯二酸酯类的消耗量约占增塑剂总消耗量的80-85%，而其中最常用的是邻苯二甲酸二辛酯和邻苯二甲酸二异辛酯两种。
(1)邻苯二甲酸二辛酯(（简称DOP）：无色油状液体，有特殊气味。
(2)邻苯二甲酸二异辛酯(简称DIOP) ：几乎是无色的粘稠液体，溶于大多数有机溶剂和烃类。
(3)邻苯二甲酸二异癸酯(简称DIDP) ：粘稠液体，溶于大多数有机溶剂和烃类，不溶于或微溶于甘油、乙二醇和某些胺类。
它的挥发性比DOP小。
耐迁移，是一种低挥发性增塑剂，又耐老化，电性能好，但相溶性差些。
(4)邻苯二甲酸二异壬酯(简称DINP）：透明油状液体，其高温下的挥发性只是DOP的一半。
(5)邻苯二甲酸二丁酯(简称DBP）：无色透明液体，具有芳香族气味，溶于大多数有机溶剂和烃类。
DBP对PVC的临界塑化温度为90—95℃。
(6)邻苯二甲酸二异丁酯(简称DIBP) ：无色透明液体，DIBP在PVC农用薄膜中使用时曾发现由于它的析出致使水稻烂秧的问题。
(7)邻苯二甲酸丁苄酯(简称BBP) ：透明油状液体，溶于有机溶剂和烃类，不溶于水。
BBP对PVC的临界塑化温度为96-100℃。
(8)邻苯二甲酸二甲酯(简称DMP) ：无色油状液体，微带芳香族气味，常温下不溶于水，和脂肪烃混溶，与大多数树脂相溶性良好.
(9)邻苯二甲酸二乙酯（简称DEP) ：无色油状液体，无毒，微带芳香族气味，溶于大多数有机溶剂。
(10)邻苯二甲酸二环己酯(DCHP) ：具有芳香族气味的白色结晶状粉末．溶于大多数有机溶剂，在热的汽油和矿物油中完全溶解，微溶于乙二醇类和某些胺类。
(11)对苯二甲酸二辛酯(DOTP) ：DOTP与DOP的物理性能相似，制品的机械性能也相似，但DOTP的挥发件比DOP小得多。
3．磷酸酯类
磷酸酯与聚氯乙烯等树脂有良好的相溶性，透明性也好，但有毒性。
它们既是增塑剂，又是阻燃剂。
芳香族磷酸醋的低温性能很差，而脂肪族磷酸酯的低温性能较好，但热稳定性较差，耐久性不如芳香族磷酸酯。
其主要品种有磷酸三甲苯酯和磷酸三苯酯。
(1)磷酸三甲苯酯(简称TCP)
(2)磷酸三苯酯(简称TPP)：微带芳香气味的白色针状结晶，微溶于乙醇，醚、苯、氯仿、丙酮。
(3)磷酸二笨—辛酯(简称DPOP）：浅黄色透明油状液体。
(4)磷酸甲苯二苯酯(筒称CDPP)：清澈无嗅的油状液体。
4．环氧酯类
环氧增塑剂是近年来应用很广的助剂，它既能吸收聚氯乙烯树脂在分解时放出的氯化氢，又能与聚氯乙烯树脂相溶，所以它既是增塑剂又是稳定剂。
主要用作耐候性高的聚氯乙烯制品的副增塑刑。
其于要品种有环氧大豆油、环氧脂肪酸辛酯等。
(1)环氧大豆油：大豆油为一甘油的脂肪酸配混合物，环氧大双油是一种黄色油状液体，无毒，溶于大多数有机溶剂和烃类。
环氧大豆油与聚酯类增塑剂并用，可以避免后者向外迁移。
(2)环氧脂肪酸丁酯：因脂肪酸成份不一，环氧脂肪酸丁酯有环氧硬脂酸丁酯、环氧糠油酸丁酯、环氧大豆油酸丁酯、环氧棉子油酸丁酯．环氧菜油酸丁酯、环氧妥尔油酸丁酯、环氧苍耳油酸丁酯、环氧猪油酸丁酯等品种。
(3)环氧脂肪酸辛酯(简称ED3)：因脂肪酸不同，而有不同结构的品种，如环氧硬脂酸辛酯、环氧大豆油酸辛酯、环氧妥尔油酸辛酯等。
(4)环氧四氢邻苯二甲酸二辛酯(简称EPS) ：无色至浅黄色油状液体。
5．含氦增塑剂
目前最广泛使用的含氯增塑剂是氯化石蜡。
氯化石蜡价格低、电性能优良、具有难燃性，但相溶性较差，热稳定性也差，仅用作副增塑剂。
(1)氯化石蜡：这是一种金黄色或琥珀色粘稠液体，不燃，挥发性极微。
溶于大部分有机溶剂，不溶于水和乙醇。
加热至120℃以上会自行分解，放出氯化氢气体。
铁、锌等金属的氧化物会促进其分解。
而含氯量较高的氯化石蜡的阻燃性也较好。
(2)氯烃-50：这是一种清澈粘稠液休．无味无毒，不燃，不溶于水，微溶于醇，易溶于苯、醚。
6．烷基磺酸醋类
这类增塑剂相溶性较好，可作主增塑剂用。
若与邻苯二甲酸酯类主增塑剂并用则效果更好。
它的机械性能、电性能、耐候性良好，但耐寒性较差。
(1)石油磺酸苯酯(简称M-50)：淡黄色透明油状液体。
(2)氯化石油酯：氯化烷基磺酸苯酯和氯化石蜡的混合物，淡黄色透明油状液体。
7 . 多元醇酯类
多元醇酯主要有双季戊四醇酯和乙二醇酪。
双季戊四醇酯的挥发性低、耐抽出性良好、难于热分解和氧化、电绝缘性能又好，是优良的耐热增塑刘，适用于高温电线绝缘配方中，但价格昂贵。
而乙二醇酯耐寒性虽然很好，但色泽较深、挥发性较大。
（1)双季戊四醇酯(简称PCB)：双季戊四醇酯可分为醚型和酯型类．这两类双季戊四酵酯均为淡黄色粘稠油状液体．能溶于有机溶剂，不溶于水。
(2)59酸乙二醇酯(简称0259)：淡黄色透明状液体．
8．聚酯类和偏苯三酸酯类
聚酯增塑剂一般塑化效率都很低、粘度大、加工性和低温性都不好，但挥发性低、迁移性小、耐油和耐肥皂水抽出，因此是很好的耐久性增塑剂。
通常需要与邻苯二甲酸酯类主增塑剂并用。
聚酯类多用于汽车、电线电缆、电冰箱等长期使用的制品中。
土要品种有已二酸、癸二酸等脂肪族二元酸与一缩二乙二醇、丙二醇、丁二醇等二元醇缩聚而成的低分子量聚酯。
偏苯三酸酯是一类性能十分优良的增塑剂，兼有单体型增塑剂和聚合型增塑剂两者的优点。
挥发性低、迁移性小，耐抽出和耐久性类似于聚酯增塑剂；而相溶性、加上性和低温性又类似于邻苯二甲酸酯炎。
(1)聚癸二酸丙二醇酯：不同分子量的聚癸二酸丙二醇酯增塑剂都可以溶于丙酮、二氯乙烷、乙醚、苯、甲苯、二甲苯、氯仿，部分溶子乙醇、丁醇和脂肪烃。
(2)偏苯三酸三辛酯(简称TOTM)：无色至淡黄色粘稠油状液体。
(3)偏苯三酸三(正辛正癸酯)(简称NODTM)：无色至淡黄色油状液体。
9．其它
樟脑，有特殊气味的结晶物，挥发性极强，微溶于水，溶于大多数漆用溶剂。
它是硝酸纤维素和纤维素酯的优良增塑剂。
如果您对PVC增塑剂产品的配方成分知识有任何疑问，可寻求我们禾川化学检测机构的帮助。
禾川化学是一家专业从事精细化学品及高分子产品分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
