VHDL中数组的定义和使用

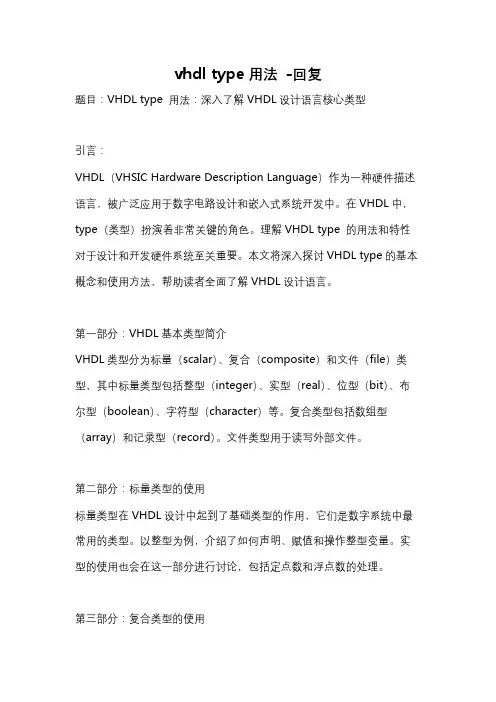

vhdl type用法-回复题目：VHDL type 用法：深入了解VHDL设计语言核心类型引言：VHDL（VHSIC Hardware Description Language）作为一种硬件描述语言，被广泛应用于数字电路设计和嵌入式系统开发中。

在VHDL中，type（类型）扮演着非常关键的角色。

理解VHDL type 的用法和特性对于设计和开发硬件系统至关重要。

本文将深入探讨VHDL type的基本概念和使用方法，帮助读者全面了解VHDL设计语言。

第一部分：VHDL基本类型简介VHDL类型分为标量（scalar）、复合（composite）和文件（file）类型，其中标量类型包括整型（integer）、实型（real）、位型（bit）、布尔型（boolean）、字符型（character）等。

复合类型包括数组型（array）和记录型（record）。

文件类型用于读写外部文件。

第二部分：标量类型的使用标量类型在VHDL设计中起到了基础类型的作用，它们是数字系统中最常用的类型。

以整型为例，介绍了如何声明、赋值和操作整型变量。

实型的使用也会在这一部分进行讨论，包括定点数和浮点数的处理。

第三部分：复合类型的使用复合类型是由标量类型组合而成的更复杂的类型。

数组类型是其中的一种常见形式。

我们将详细研究如何声明、初始化和操作数组类型的变量。

此外，记录型的定义和使用也将深入探讨。

第四部分：文件类型的使用文件类型可用于读取和写入外部文件，实现与外部环境的数据交互。

在这一部分中，我们将介绍如何声明文件类型的变量，并演示读取和写入操作。

第五部分：VHDL type的特性除了基本的类型定义和使用，VHDL提供了一些高级特性来增强类型的灵活性和可靠性。

在这一部分中，我们将讨论泛型（generic）类型和用户自定义类型的使用方法，并说明如何通过使用类型转换函数进行类型转换。

第六部分：VHDL type的应用示例为了更好地理解VHDL type 的使用，我们将以一个基于FIR滤波器的数字信号处理系统作为示例。

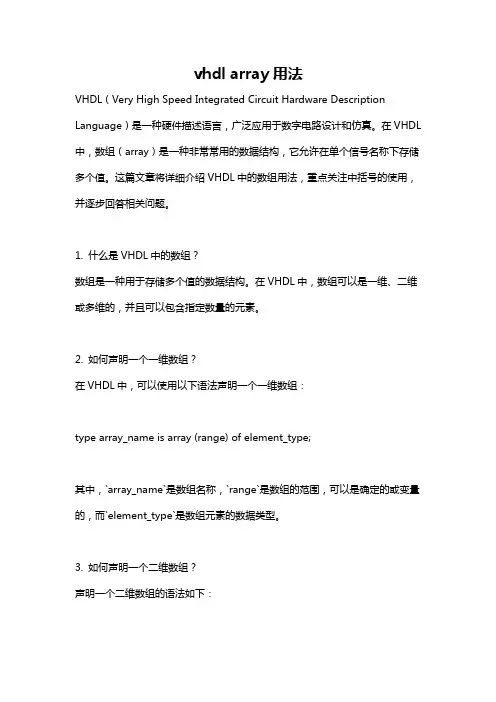

vhdl array用法VHDL（Very High Speed Integrated Circuit Hardware Description Language）是一种硬件描述语言，广泛应用于数字电路设计和仿真。

在VHDL 中，数组（array）是一种非常常用的数据结构，它允许在单个信号名称下存储多个值。

这篇文章将详细介绍VHDL中的数组用法，重点关注中括号的使用，并逐步回答相关问题。

1. 什么是VHDL中的数组？数组是一种用于存储多个值的数据结构。

在VHDL中，数组可以是一维、二维或多维的，并且可以包含指定数量的元素。

2. 如何声明一个一维数组？在VHDL中，可以使用以下语法声明一个一维数组：type array_name is array (range) of element_type;其中，`array_name`是数组名称，`range`是数组的范围，可以是确定的或变量的，而`element_type`是数组元素的数据类型。

3. 如何声明一个二维数组？声明一个二维数组的语法如下：type array_name is array (range1) of element_type_1;type array2d_name is array (range2) of array_name;其中，`range1`和`range2`是数组的范围，`element_type_1`是数组元素的数据类型。

4. 如何初始化数组的元素？可以使用以下方式初始化数组的元素：array_name := (value1, value2, value3, ...);其中，`array_name`是数组名称，`value1`、`value2`等是要初始化的元素值。

5. 如何访问数组的元素？可以使用以下方式访问数组的元素：array_name(index);其中，`array_name`是数组名称，`index`是要访问的元素的索引。

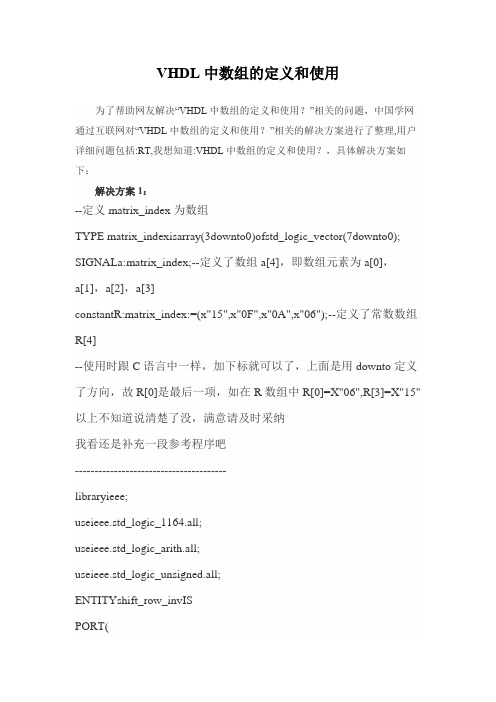

VHDL中数组的定义和使用为了帮助网友解决“VHDL中数组的定义和使用？”相关的问题，中国学网通过互联网对“VHDL中数组的定义和使用？”相关的解决方案进行了整理,用户详细问题包括:RT,我想知道:VHDL中数组的定义和使用？，具体解决方案如下：解决方案1：--定义matrix_index为数组TYPEmatrix_indexisarray(3downto0)ofstd_logic_vector(7downto0); SIGNALa:matrix_index;--定义了数组a[4]，即数组元素为a[0]，a[1]，a[2]，a[3]constantR:matrix_index:=(x"15",x"0F",x"0A",x"06");--定义了常数数组R[4]--使用时跟C语言中一样，加下标就可以了，上面是用downto定义了方向，故R[0]是最后一项，如在R数组中R[0]=X"06",R[3]=X"15" 以上不知道说清楚了没，满意请及时采纳我看还是补充一段参考程序吧---------------------------------------libraryieee;useieee.std_logic_1164.all;useieee.std_logic_arith.all;useieee.std_logic_unsigned.all;ENTITYshift_row_invISPORT(shiftrow_in:INSTD_LOGIC_VECTOR(127DOWNTO0);shiftrow_out:OUTSTD_LOGIC_VECTOR(127DOWNTO0));ENDshift_row_inv;ARCHITECTUREbehOFshift_row_invIS--typedescribingthebytearrayconsistingof16bytematrixarray TYPEmatrix_indexisarray(15downto0)ofstd_logic_vector(7downto0); SIGNALb,c:matrix_index;BEGIN--initialmappingofinputintoabytematrixarraynamedbmatrix_mapping:PROCESS(shiftrow_in)BEGINFORiIN15DOWNTO0LOOPb(15-i)<=shiftrow_in(8*i+7DOWNTO8*i);ENDLOOP;ENDPROCESSmatrix_mapping;--shiftrowtransformation--b(i)-->c(i)----|04812||04812|(noshift)--|15913|==>|13159|(1rightshift)--|261014||101426|(2rightshift) --|371115||711153|(3rightshift)--shiftedfirstcolumnc(0)<=b(0);c(1)<=b(13);c(2)<=b(10);c(3)<=b(7);--shiftedsecondcolumnc(4)<=b(4);c(5)<=b(1);c(6)<=b(14);c(7)<=b(11);--shfitedthirdcolumnc(8)<=b(8);c(9)<=b(5);c(10)<=b(2);c(11)<=b(15);--shiftedforthcolumnc(12)<=b(12);c(13)<=b(9);c(14)<=b(6);c(15)<=b(3);--mappingtemporarycvectorintoshiftedrowoutput matrix_mapping_back:PROCESS(c)BEGINFORiIN15DOWNTO0LOOPshiftrow_out(8*i+7DOWNTO8*i)<=c(15-i); ENDLOOP;ENDPROCESSmatrix_mapping_back; ENDbeh;。

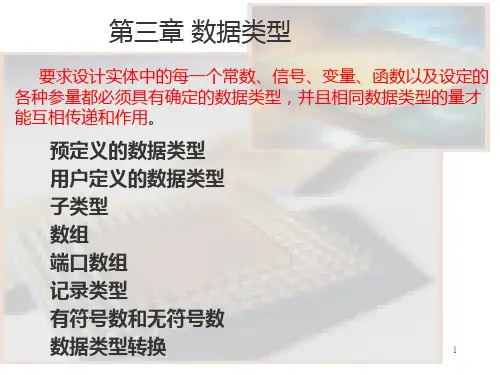

VHDL语法简单总结一个VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。

一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。

2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。

VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。

子类型定义使用SUBTYPE关键字。

3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。

TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。

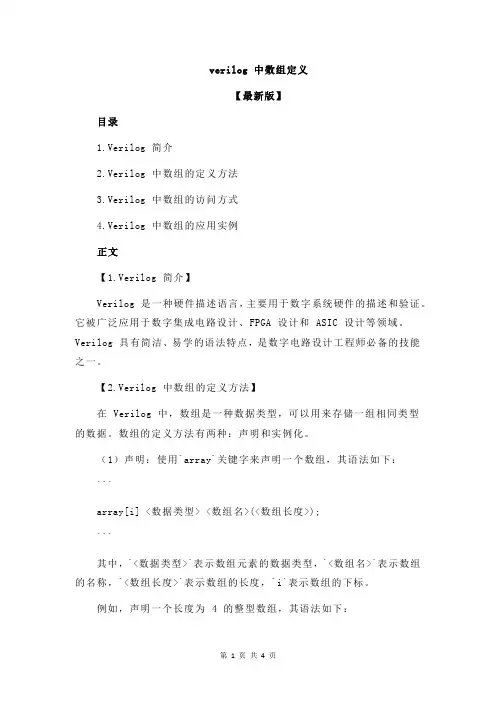

verilog 中数组定义【最新版】目录1.Verilog 简介2.Verilog 中数组的定义方法3.Verilog 中数组的访问方式4.Verilog 中数组的应用实例正文【1.Verilog 简介】Verilog 是一种硬件描述语言，主要用于数字系统硬件的描述和验证。

它被广泛应用于数字集成电路设计、FPGA 设计和 ASIC 设计等领域。

Verilog 具有简洁、易学的语法特点，是数字电路设计工程师必备的技能之一。

【2.Verilog 中数组的定义方法】在 Verilog 中，数组是一种数据类型，可以用来存储一组相同类型的数据。

数组的定义方法有两种：声明和实例化。

（1）声明：使用`array`关键字来声明一个数组，其语法如下：```array[i] <数据类型> <数组名>(<数组长度>);```其中，`<数据类型>`表示数组元素的数据类型，`<数组名>`表示数组的名称，`<数组长度>`表示数组的长度，`i`表示数组的下标。

例如，声明一个长度为 4 的整型数组，其语法如下：integer array[3] my_array(4);```（2）实例化：在声明数组后，需要实例化数组以分配存储空间。

实例化的方法有两种：使用循环和使用`generate`语句。

（a）使用循环：```integer i;for(i=0; i<4; i=i+1)my_array[i] = i;```（b）使用`generate`语句：```integer genvar i;generatefor(i=0; i<4; i=i+1)my_array[i] = i;endgenerate```【3.Verilog 中数组的访问方式】在 Verilog 中，可以使用下标访问数组元素。

数组下标从 0 开始，最大下标小于数组长度。

例如，访问上面声明的数组的第一个元素，其语法如下：my_array[0]```【4.Verilog 中数组的应用实例】假设我们需要设计一个 4 位加法器的 Verilog 模块，该模块的输入是两个 4 位二进制数 A 和 B，输出是它们的和 C。

verilog 中数组定义Verilog中数组定义定义•数组是Verilog中一种非常常用的数据结构，可以用于存储多个相同类型的数据元素。

•数组定义的一般形式是：data_typearray_name[array_size];•data_type指定数组中元素的类型，可以是任何有效的数据类型，比如整数类型，浮点类型等。

•array_name是数组的名称，用于在代码中引用该数组。

•array_size指定数组的大小，即数组中元素的个数。

理由1.组织数据：使用数组可以方便地组织和访问大量相关的数据。

比如在Verilog代码中，我们可以使用数组来存储一组输入信号或者一组状态变量。

2.简化代码：使用数组可以简化代码，减少重复的代码量。

通过定义一个数组，我们可以使用循环结构来处理数组中的每个元素，从而避免写多个类似的代码。

3.提高可读性：使用数组可以提高代码的可读性。

当我们在代码中看到一个数组时，就会明确知道这是一组相关的数据，而不需要通过多个单独的变量去描述和管理这些数据。

相关书籍1. “Verilog HDL: A Guide to Digital Design and Synthesis” by Samir Palnitkar该书是一本经典的Verilog教材，适用于初学者和有经验的设计工程师。

书中详细介绍了Verilog的语法和应用，包括数组的定义和使用。

作者通过实例和练习来帮助读者掌握Verilog的各个方面。

2. “Advanced Digital Design with the Verilog HDL” by Michael D. Ciletti这本书是一本高级Verilog指南，适用于那些已经熟悉Verilog 基础知识的人。

其中包含了关于数组的深入讨论，介绍了更高级的数组使用技巧和设计方法。

书中还包含了丰富的实例和练习，帮助读者深入理解Verilog中数组的应用。

3. “Verilog Digital System Design: Register Transfer Level Synthesis, Testbench, and Verification” by Zainalabedin Navabi这本书主要关注Verilog的应用和综合，对于那些想要将Verilog代码映射到硬件的设计工程师非常有用。

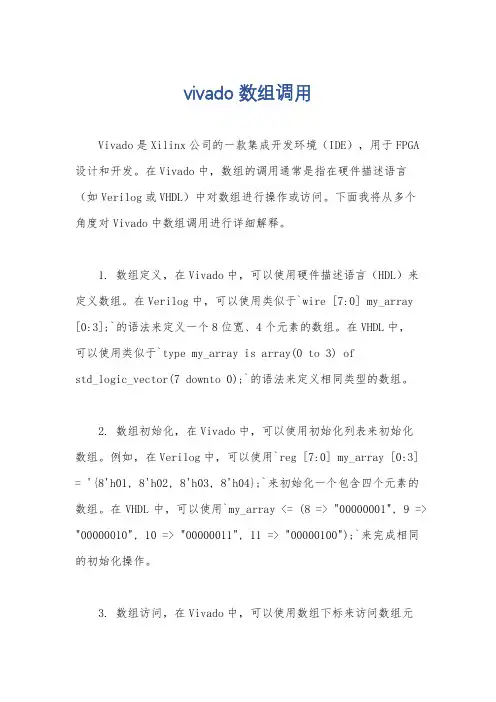

vivado数组调用Vivado是Xilinx公司的一款集成开发环境（IDE），用于FPGA设计和开发。

在Vivado中，数组的调用通常是指在硬件描述语言（如Verilog或VHDL）中对数组进行操作或访问。

下面我将从多个角度对Vivado中数组调用进行详细解释。

1. 数组定义，在Vivado中，可以使用硬件描述语言（HDL）来定义数组。

在Verilog中，可以使用类似于`wire [7:0] my_array [0:3];`的语法来定义一个8位宽、4个元素的数组。

在VHDL中，可以使用类似于`type my_array is array(0 to 3) ofstd_logic_vector(7 downto 0);`的语法来定义相同类型的数组。

2. 数组初始化，在Vivado中，可以使用初始化列表来初始化数组。

例如，在Verilog中，可以使用`reg [7:0] my_array [0:3] = '{8'h01, 8'h02, 8'h03, 8'h04};`来初始化一个包含四个元素的数组。

在VHDL中，可以使用`my_array <= (8 => "00000001", 9 => "00000010", 10 => "00000011", 11 => "00000100");`来完成相同的初始化操作。

3. 数组访问，在Vivado中，可以使用数组下标来访问数组元素。

例如，在Verilog中，可以使用`my_array[2]`来访问数组`my_array`的第三个元素。

在VHDL中，可以使用`my_array(2)`来完成相同的操作。

4. 数组操作，在Vivado中，可以对数组进行各种操作，如遍历、排序、查找等。

这些操作可以通过硬件描述语言中的循环、条件语句和其他逻辑来实现。
