液压与气压传动实验报告

液压与气压传动实验报告

一、引言

液压与气压传动是现代工程领域中常用的传动方式之一。液压与气压传动的原理是通过液压和气压的变化来传递动力或信号。本实验旨在通过对液压与气压传动的研究，探索其工作原理、优缺点以及应用领域。

二、实验目的

1. 研究液压传动和气压传动的工作原理；

2. 比较液压传动和气压传动的优缺点；

3. 探索液压与气压传动在不同应用领域的应用情况。

三、实验仪器与材料

1. 液压传动装置：包括液压泵、液压缸、压力表等组件；

2. 气压传动装置：包括气压泵、气缸、压力表等组件；

3. 实验台架、工具等。

四、实验步骤

1. 准备实验仪器和材料； 2. 将液压传动装置和气压传动装置分别安装到实验台架上；

3. 分别接通液压泵和气压泵的电源，并调整工作压力；

4. 连接液压缸和气缸，并调整其工作方式；

5. 测量液压和气压传动装置的工作压力和输出动力；

6. 记录实验数据，并进行数据分析。

五、实验结果与讨论

通过实验测量数据，我们可以得出以下结论：

1. 液压传动具有较高的工作压力和较稳定的输出动力，适用于需要进行大负载工作的场合；

2. 气压传动具有较低的工作压力和较大的输出动力变化范围，适用于需要频繁启停和变速的场合；

3. 液压传动的密封性较好，能够在恶劣环境下工作，但需要定期维护和更换密封件；

4. 气压传动的部件相对较简单，维护成本较低，但受到环境温度和湿度的影响较大；

5. 液压传动适用于重型机械、冶金、建筑等领域，而气压传动适用于轻型机械、食品包装、汽车制造等领域。

六、实验结论 本实验通过对液压与气压传动的研究，总结出液压传动和气压传动的特点和适用领域。液压传动适用于负载较重、工作环境恶劣的场合，而气压传动适用于频繁启停和变速的场合。实验结果对于工程领域的传动系统设计和选择具有指导意义。

七、改进与展望

在今后的研究中，可以进一步深入比较液压传动和气压传动的性能差异，并探索其在更多领域的应用情况。同时，可以结合传感器技术，实现对传动装置的自动控制与监测，提高传动系统的效率和安全性。

1、动力粘度的物理意义是单位速度梯度下的切应力。

2、静压力的基本方程为p=p0+ρgh。

3、般齿轮啮合系数ε必须大于1。

4、解决齿轮泵困油现象的方法是在齿轮泵的两侧端盖上铣两条卸荷槽。

5、溢流阀的作用有调节系统的流量，并保持系统的压力基本稳定，用于过载保护，作卸荷阀，远程调压

6、液压传动是利用液体的压力能来做功的。

7、液体在管内流动时有层流和端流两种流态，液体的流态由雷诺数判断。

8、液压系统中的压力损失有局部压力损失和沿程压力损失两种。

9、液压传动系统由动力元件、执行元件、控制元件、辅助元件及工作介质五部分组成，各部分的作用分别为向系统提供动力源、将液压泵提供的液压能转变为机械能、对液体的流动方向、压力的高低以及流量的大小进行预期的控制、保证液压系统有效地传递力和运动，提高液压系统的工作性能、实现各种不同的控制功能。其中液压泵的作用为将原动机输出的机械能转换为工作液体的压力能

。

10、液压传动系统的调速方法有节流调速、容积调速、容积节流调速。

11、齿轮泵的瞬时流量是脉动的，齿轮泵的齿数越少，脉动率越大。

12、液压系统基本控制回路按其功能不同分方向、速度、压力控制回路。

13、油箱分总体式油箱和分离式油箱。油箱的作用是储存油液，散发油液中的热量、逸出混在油液中的气体、沉淀油中的污物。

14、液压泵单位时间内排出液体的体积称为泵的流量，它的大小与泵的排量和

转速有关。

15、根据节流阀在油路中的位置，节流调速回路可分为进油节流调速回路，回油节流调速回路，旁路节流调速回路。

16、当柱塞泵的柱塞数为奇数时，流量脉动系数较小。

17、单作用叶片泵通过改变定子和转子之间的偏心距来变量。它能否实现双向变量？能。

18、油液的粘度随温度的升高而降低，随压力的升高而增加 。

19、液压控制阀的作用是控制液压系统中执行元件的压力，流量和方向，可分为方向控制阀、压力控制阀和流量控制阀。

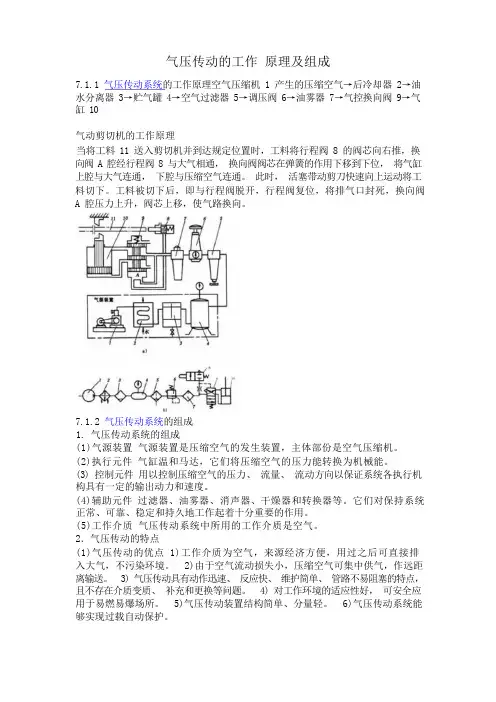

气压传动的工作 原理及组成

7.1.1 气压传动系统的工作原理空气压缩机 1 产生的压缩空气→后冷却器 2→油

水分离器 3→贮气罐 4→空气过滤器 5→调压阀 6→油雾器 7→气控换向阀 9→气

缸 10

气动剪切机的工作原理

当将工料 11 送入剪切机并到达规定位置时，工料将行程阀 8 的阀芯向右推，换

向阀 A 腔经行程阀 8 与大气相通， 换向阀阀芯在弹簧的作用下移到下位， 将气缸

上腔与大气连通， 下腔与压缩空气连通。 此时， 活塞带动剪刀快速向上运动将工

料切下。工料被切下后，即与行程阀脱开，行程阀复位，将排气口封死，换向阀

A 腔压力上升，阀芯上移，使气路换向。

7.1.2 气压传动系统的组成

1. 气压传动系统的组成

(1)气源装置 气源装置是压缩空气的发生装置，主体部份是空气压缩机。

(2)执行元件 气缸温和马达，它们将压缩空气的压力能转换为机械能。

(3) 控制元件 用以控制压缩空气的压力、 流量、 流动方向以保证系统各执行机

构具有一定的输出动力和速度。

(4)辅助元件 过滤器、油雾器、消声器、干燥器和转换器等。它们对保持系统

正常、可靠、稳定和持久地工作起着十分重要的作用。

(5)工作介质 气压传动系统中所用的工作介质是空气。

2．气压传动的特点

(1)气压传动的优点 1)工作介质为空气，来源经济方便，用过之后可直接排

入大气，不污染环境。 2)由于空气流动损失小，压缩空气可集中供气，作远距

离输送。 3) 气压传动具有动作迅速、 反应快、 维护简单、 管路不易阻塞的特点，

且不存在介质变质、 补充和更换等问题。 4) 对工作环境的适应性好， 可安全应

用于易燃易爆场所。 5)气压传动装置结构简单、分量轻。 6)气压传动系统能

够实现过载自动保护。 (2)气压传动的缺点 1)由于空气具有可压缩性，所以气缸的动作速度受负载

的影响比较大。 2)气压传动系统工作压力较低，气压传动系统输出动力较小。

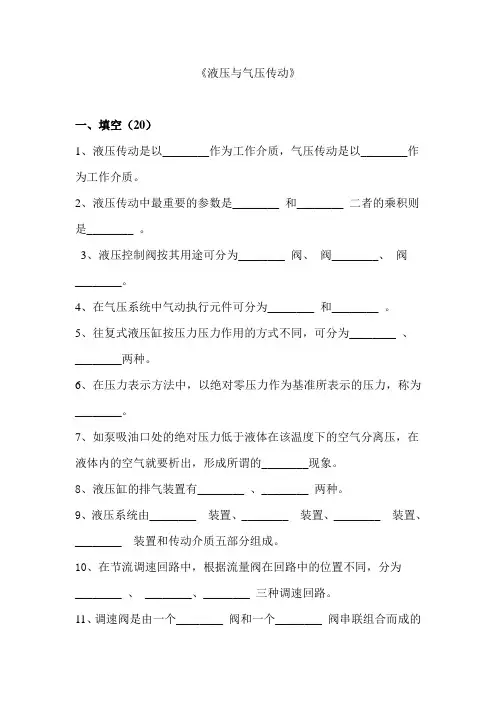

《液压与气压传动》

一、填空（20）

1、液压传动是以________作为工作介质，气压传动是以________作为工作介质。

2、液压传动中最重要的参数是________ 和________ 二者的乘积则是________ 。

3、液压控制阀按其用途可分为________ 阀、 阀________、 阀________。

4、在气压系统中气动执行元件可分为________ 和________ 。

5、往复式液压缸按压力压力作用的方式不同，可分为________ 、________两种。

6、在压力表示方法中，以绝对零压力作为基准所表示的压力，称为________。

7、如泵吸油口处的绝对压力低于液体在该温度下的空气分离压，在液体内的空气就要析出，形成所谓的________现象。

8、液压缸的排气装置有________ 、________ 两种。

9、液压系统由________ 装置、________ 装置、________ 装置、________ 装置和传动介质五部分组成。

10、在节流调速回路中，根据流量阀在回路中的位置不同，分为________ 、 ________、________ 三种调速回路。

11、调速阀是由一个________ 阀和一个________ 阀串联组合而成的

组合阀。

12、液压泵是依靠____ ____ 变化的原理来进行工作的。

13、液压传动的工作原理是：液压传动是以液体作为工作介质，通过密封容积的变化来传递运动；通过液体的内部压力来传递动力。

14、滑阀式换向阀符号中，用图________表示通，用图________表示不通。

15、指出下图为________阀

二、判断题（正确的打“√ ”，不正确的打“X”）（10分）

1、液压传动具有单位重量轻、很容易实现直线无能运动,且可作大范围无级调速的特点。（ ）

2、齿轮泵的吸油腔就是轮齿不断进入啮合的那个腔。 （ ）
