液压与气压传动实验报告
液压与气压传动实验报告
一、引言
液压与气压传动是现代工程领域中常用的传动方式之一。液压与气压传动的原理是通过液压和气压的变化来传递动力或信号。本实验旨在通过对液压与气压传动的研究，探索其工作原理、优缺点以及应用领域。
二、实验目的
1. 研究液压传动和气压传动的工作原理；
2. 比较液压传动和气压传动的优缺点；
3. 探索液压与气压传动在不同应用领域的应用情况。
三、实验仪器与材料
1. 液压传动装置：包括液压泵、液压缸、压力表等组件；
2. 气压传动装置：包括气压泵、气缸、压力表等组件；
3. 实验台架、工具等。
四、实验步骤
1. 准备实验仪器和材料； 2. 将液压传动装置和气压传动装置分别安装到实验台架上；
3. 分别接通液压泵和气压泵的电源，并调整工作压力；
4. 连接液压缸和气缸，并调整其工作方式；
5. 测量液压和气压传动装置的工作压力和输出动力；
6. 记录实验数据，并进行数据分析。
五、实验结果与讨论
通过实验测量数据，我们可以得出以下结论：
1. 液压传动具有较高的工作压力和较稳定的输出动力，适用于需要进行大负载工作的场合；
2. 气压传动具有较低的工作压力和较大的输出动力变化范围，适用于需要频繁启停和变速的场合；
3. 液压传动的密封性较好，能够在恶劣环境下工作，但需要定期维护和更换密封件；
4. 气压传动的部件相对较简单，维护成本较低，但受到环境温度和湿度的影响较大；
5. 液压传动适用于重型机械、冶金、建筑等领域，而气压传动适用于轻型机械、食品包装、汽车制造等领域。
六、实验结论 本实验通过对液压与气压传动的研究，总结出液压传动和气压传动的特点和适用领域。液压传动适用于负载较重、工作环境恶劣的场合，而气压传动适用于频繁启停和变速的场合。实验结果对于工程领域的传动系统设计和选择具有指导意义。
七、改进与展望
在今后的研究中，可以进一步深入比较液压传动和气压传动的性能差异，并探索其在更多领域的应用情况。同时，可以结合传感器技术，实现对传动装置的自动控制与监测，提高传动系统的效率和安全性。
液压与气压传动知识点
1、液压与气压工作原理:它首先通过能量转换装置(如液压泵，空气压缩机)将原动机(如电动机)的机械能转变为压力能，然后通过封闭管道，控制原件等，由另一能量转换装置(液压缸或者气缸，液压马达或气动马达)将液体(气体)的压力能转变为机械能，驱动负载，使执行机构得到所需要的动力，完成所需的运动。
2、液压与气压传动系统的组成:动力元件，执行元件，控制调节元件，辅助元件，工作介质。
3、黏性的意义：液体在外力作用下流动时，液体分子间的内聚力会阻碍其分子的相对运动，即具有一定的内摩擦力，这种性质成为液体的黏性。
常用的黏度有3种：动力黏度，运动黏度，相对黏度。
4、液压油分为3大类：石油型、合成型、乳化型。
5、液体压力有如下的特性：1、液体的压力沿着内法线方向作用于承压面。2、静止液体内任意一点的压力在各个方向上都相等。
5、液体压力分为绝对压力和相对压力。
6、真空度：如果液体中某一点的绝对压力小于大气压力，这时，比大气压小的那部分数值叫做真空度。
7、帕斯卡原理：P19
8、理想液体：一般把既无黏性又不可压缩的液体称为理想液体。
9、恒定流动：液体流动时，若液体中任何一点处的压力、速度和密度等参数都不随时间而变化，则这种流动称为恒定流动(或定常流动、非时变流动)。
当液体整个作线形流动时，称为一维流动。
10、液流分层，层与层之间互不干扰，液体的这种流动状态称为层流。
液流完全紊乱，这时液体的流动状态称为紊流。
11、临界雷诺数P23
雷诺数的物理意义：雷诺数是液流的惯性力对黏性力的无因次比。当雷诺数较大时，液体的惯性力起主导作用，液体处于紊流状态；当雷诺数较小时，黏性力起主导作用，液体处于层流状态。
12、连续性方程是质量守恒定律在流体力学中的一种表达形式。
13、伯努利方程是能量守恒定律在流体力学中的一种表达形式。
14、动量方程是动量定理在流体力学中的具体应用。
15、沿程压力损失：液体在等径直管中流动时，因黏性摩擦而产生的压力损失称为沿程压力损失。

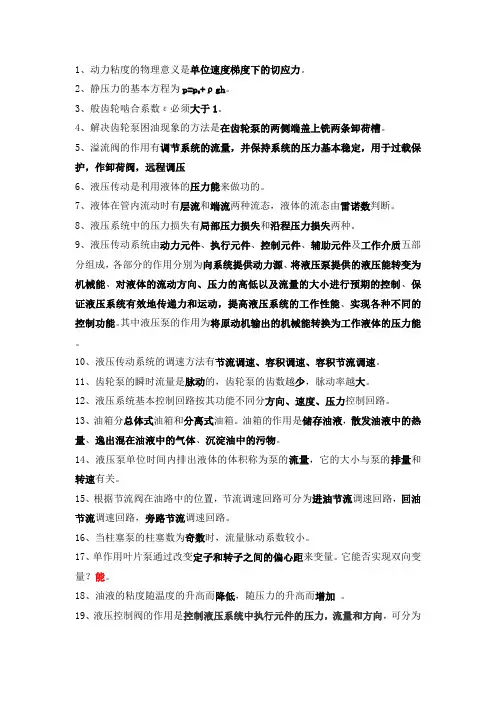

1、动力粘度的物理意义是单位速度梯度下的切应力。
2、静压力的基本方程为p=p0+ρgh。
3、般齿轮啮合系数ε必须大于1。
4、解决齿轮泵困油现象的方法是在齿轮泵的两侧端盖上铣两条卸荷槽。
5、溢流阀的作用有调节系统的流量，并保持系统的压力基本稳定，用于过载保护，作卸荷阀，远程调压
6、液压传动是利用液体的压力能来做功的。
7、液体在管内流动时有层流和端流两种流态，液体的流态由雷诺数判断。
8、液压系统中的压力损失有局部压力损失和沿程压力损失两种。
9、液压传动系统由动力元件、执行元件、控制元件、辅助元件及工作介质五部分组成，各部分的作用分别为向系统提供动力源、将液压泵提供的液压能转变为机械能、对液体的流动方向、压力的高低以及流量的大小进行预期的控制、保证液压系统有效地传递力和运动，提高液压系统的工作性能、实现各种不同的控制功能。其中液压泵的作用为将原动机输出的机械能转换为工作液体的压力能
。
10、液压传动系统的调速方法有节流调速、容积调速、容积节流调速。
11、齿轮泵的瞬时流量是脉动的，齿轮泵的齿数越少，脉动率越大。
12、液压系统基本控制回路按其功能不同分方向、速度、压力控制回路。
13、油箱分总体式油箱和分离式油箱。油箱的作用是储存油液，散发油液中的热量、逸出混在油液中的气体、沉淀油中的污物。
14、液压泵单位时间内排出液体的体积称为泵的流量，它的大小与泵的排量和
转速有关。
15、根据节流阀在油路中的位置，节流调速回路可分为进油节流调速回路，回油节流调速回路，旁路节流调速回路。
16、当柱塞泵的柱塞数为奇数时，流量脉动系数较小。
17、单作用叶片泵通过改变定子和转子之间的偏心距来变量。它能否实现双向变量？能。
18、油液的粘度随温度的升高而降低，随压力的升高而增加 。
19、液压控制阀的作用是控制液压系统中执行元件的压力，流量和方向，可分为方向控制阀、压力控制阀和流量控制阀。

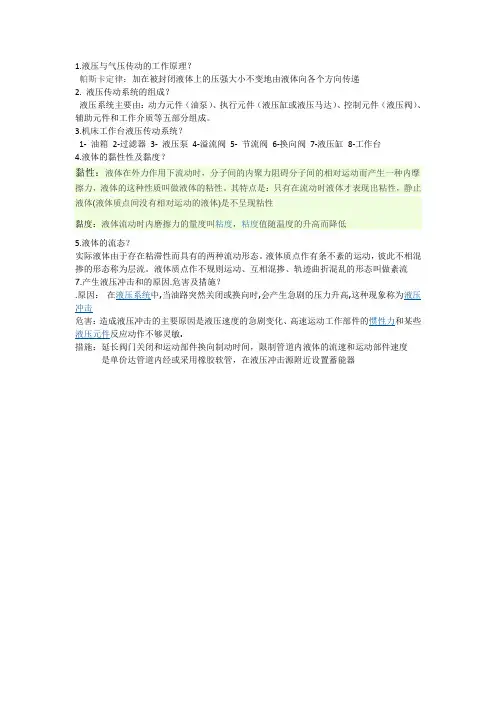

1.液压与气压传动的工作原理？
帕斯卡定律：加在被封闭液体上的压强大小不变地由液体向各个方向传递
2. 液压传动系统的组成？
液压系统主要由：动力元件（油泵）、执行元件（液压缸或液压马达）、控制元件（液压阀）、辅助元件和工作介质等五部分组成。
3.机床工作台液压传动系统？
1- 油箱 2-过滤器 3- 液压泵 4-溢流阀 5- 节流阀 6-换向阀 7-液压缸 8-工作台
4.液体的黏性性及黏度？
黏性：液体在外力作用下流动时，分子间的内聚力阻碍分子间的相对运动而产生一种内摩擦力，液体的这种性质叫做液体的粘性。其特点是：只有在流动时液体才表现出粘性，静止液体(液体质点间没有相对运动的液体)是不呈现粘性
黏度：液体流动时内磨擦力的量度叫粘度，粘度值随温度的升高而降低
5.液体的流态？
实际液体由于存在粘滞性而具有的两种流动形态。液体质点作有条不紊的运动，彼此不相混掺的形态称为层流。液体质点作不规则运动、互相混掺、轨迹曲折混乱的形态叫做紊流
7.产生液压冲击和的原因.危害及措施？
.原因： 在液压系统中,当油路突然关闭或换向时,会产生急剧的压力升高,这种现象称为液压冲击
危害：造成液压冲击的主要原因是液压速度的急剧变化、高速运动工作部件的惯性力和某些液压元件反应动作不够灵敏.
措施：延长阀门关闭和运动部件换向制动时间，限制管道内液体的流速和运动部件速度
是单价达管道内经或采用橡胶软管，在液压冲击源附近设置蓄能器
