柴油机结构
一、 发动机的工作原理
发动机的功能是将燃料在气缸内燃烧使其热能转换成机械能，从而输出动力。能量的转换是通过不断地依次反复进行“进气—压缩—做功——排气”四个连续过程来实现的，每进行这样一个连续过程就叫做一个工作循环。
1、进气冲程—活塞由曲轴带动从上止点向下止点运动，此时排气门关闭，进气门开启。活塞移动的过程中，气缸内的容积逐渐增大，形成一定的真空度，于是经过虑芯的空气通过进气门进入气缸。直至活塞到达下止点时，进气门关闭，停止进气。
2、压缩冲程—进气冲程结束时，活塞在曲轴的带动下，从下止点向上止点运动，气缸容积逐渐减小，由于进排气门均关闭，气体被压缩，气缸内温度上升，直至活塞到达上止点时，压缩结束。
3、做功冲程—在压缩冲程末，高压油嘴喷出高压燃油与空气混合，在高温、高压下混合气体迅速燃烧，使气体的温度、压力迅速升高而膨胀，从而推动活塞由上止点向下止点运动，再通过连杆驱动曲轴转动做功，至活塞到下止点时，做功结束。
4、排气冲程—在做功冲程结束时，排气门被打开，曲轴通过连杆推动活塞由下止点向上止点运动，废气在自身剩余压力和活塞的推力作用下，被排出气缸，直至活塞到达上止点时，排气门关闭，排气结束。排气冲程终了时由于燃烧室容积存在，气缸内还存少量废气，气体压力也因排气门和排气管的阻力而仍高于大气压。 二、发动机的总体构造
柴油机由两大机构四大系统组成。
1、柄连杆机构—曲柄连杆机构主要由构成气缸的机体、活塞、连杆、曲轴和飞轮等组成。
由发动机的工作循环可知，混合气在气缸内燃烧产生的高压是通过活塞、连杆、曲轴而变为有用的机械能输出的；反之，工作循环的准备过程也是由曲轴通过连杆通过活塞作往复运动来实现的。可见，曲柄连杆机构是发动机维持工作循环，实现能量转换的核心。
2、配气机构—为使发动机的工作循环能够连续进行，必须定时地开闭气门，以便向气缸内充入新鲜气体和排出废气。它主要由气门和控制气门开闭的凸轮轴及其他传动件等组成。
电控柴油机的基本结构及工作原理
电控柴油机与传统柴油机的主要区别表现在燃油喷射系统和控制技术上,电控柴油机的燃油喷射系统主要有3种类型：即高压共轨系统、泵喷油器系统以及单体泵系统。
1、3种主流电控燃油喷射系统简介
（1）高压共轨喷射系统
它是由燃油泵把高压油输送到公共的、具有较大容积的配油管——油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。在公共油轨上，设置了油压传感器、限压阀和流量限制器。由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。
特点 ：
①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。燃油从喷油器喷出以后，油轨内的油压几乎不变；
②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；
③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。
（2）泵喷油器喷射系统
它是燃油泵与喷油器组合为一体式结构，燃油泵位于喷油器的上方，柴油机每个气缸都有一个独立的小型泵喷油器，泵喷油器通过卡块固定在气缸盖上。
泵喷油器与进气门、排气门一起被同一个凸轮轴驱动，凸轮轴推动油泵柱塞产生高压油
然后微电脑通过高速电磁阀打开和关闭喷油器的高压油腔，以控制喷油正时和喷油量。由于取消了燃油泵与喷油器之间的高压油管，因而降低了燃油压力损失，提高了油压的响应度，可以实现对燃油喷射周期的精确控制。最高燃油压力可以达到200MPa，使燃油得以更好地雾化和燃烧，有利于提高柴油机功率、降低噪声和减少尾气排放。
（3）单体泵喷射系统
每个气缸都装配一个单体泵，柴油从燃油箱出来后，先经过低压输油泵对柴油初步加压，然后由单体泵正式加压，再由微电脑控制单体泵中电磁阀的动作时刻和通电时间的长短，来完成对喷油时刻和喷油量的精确控制。由此可见，该系统燃油的加压和喷射都是由单体泵完成的，在系统内不存在单独的喷油器。 2、电子控制系统的3大组成部分

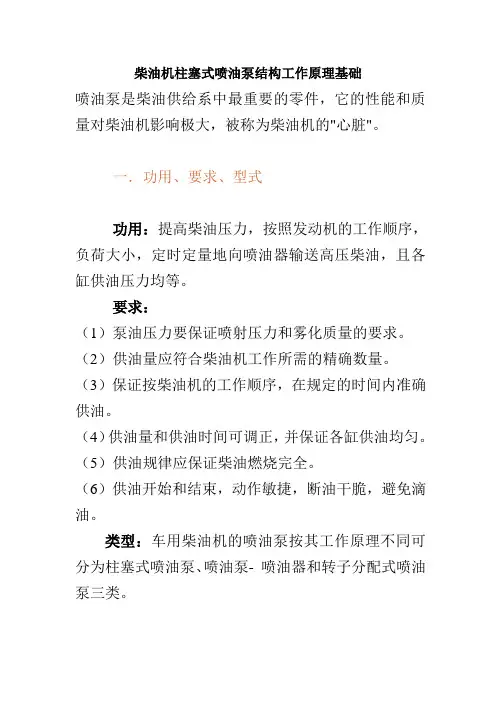

柴油机柱塞式喷油泵结构工作原理基础
喷油泵是柴油供给系中最重要的零件，它的性能和质量对柴油机影响极大，被称为柴油机的"心脏"。
一．功用、要求、型式
功用：提高柴油压力，按照发动机的工作顺序，负荷大小，定时定量地向喷油器输送高压柴油，且各缸供油压力均等。
要求：
（1）泵油压力要保证喷射压力和雾化质量的要求。
（2）供油量应符合柴油机工作所需的精确数量。
（3）保证按柴油机的工作顺序，在规定的时间内准确供油。
（4）供油量和供油时间可调正，并保证各缸供油均匀。（5）供油规律应保证柴油燃烧完全。
（6）供油开始和结束，动作敏捷，断油干脆，避免滴油。
类型：车用柴油机的喷油泵按其工作原理不同可分为柱塞式喷油泵、喷油泵- 喷油器和转子分配式喷油泵三类。
二．柱塞泵的泵油原理
柱塞泵的泵油机构包括两套精密偶件：
柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm
柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
柱塞头部斜槽的位置不同，改变供油量的方法也不同。 出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01 。
出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。
出油阀的下部呈十字断面，既能导向，又能通过柴油。 出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
泵油原理
工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。
柴油机的工作原理
发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。简单讲发动机就是一个能量转换机构，即将汽油(柴油)的热能，通过在密封汽缸内燃烧气体膨胀时，推动活塞作功，转变为机械能。内燃机的分类比较细，因为介绍工作原理，必须介绍其做工的过程（工作循环）。下面将常用的4冲程柴油发动机简单介绍一下：
内燃机按冲程分：有4冲程和2冲程之分，最常用的是4冲程发动机。
四冲程柴油机工作原理：
四冲程柴油机和汽油机一样，每个工作循环也是由进气冲程、压缩冲程、做功冲程和排气冲程组成。由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、黏度大不易蒸发，因而柴油机采用压缩终点压燃着火，也叫压燃式点火，其工作过程及系统结构与汽油机有所不同.
(1) 进气冲程
进入汽缸的工质是纯空气。由于柴油机进气系统阻力较小，进气终点压力pa= (0.85～0.95)p0，比汽油机高。进气终点温度Ta=300～340K，比汽油机低。
(2) 压缩冲程
由于压缩的工质是纯空气，因此柴油机的压缩比比汽油机高(一般为ε=16～22)。压缩终点的压力为3 000～5 000kPa，压缩终点的温度为750～1 000K，大大超过柴油的自燃温度(约520K)。
(3) 做功冲程
当压缩冲程接近终了时，在高压油泵作用下，将柴油以10MPa左右的高压通过喷油器喷入汽缸燃烧室中，在很短的时间内与空气混合后立即自行发火燃烧。汽缸内气体的压力急速上升，最高达5 000～9 000kPa，最高温度达1 800～2 000K。由于柴油机是靠压缩自行着火燃烧，故称柴油机为压燃式发动机。
(4) 排气冲程
柴油机的排气与汽油机基本相同，只是排气温度比汽油机低。一般Tr=700～900K。对于单缸发动机来说，其转速不均匀，发动机工作不平稳，振动大。这是因为四个冲程中只有一个冲程是做功的，其他三个冲程是消耗动力为做功做准备的冲程。为了解决这个问题，飞轮必须具有足够大的转动惯量，这样又会导致整个发动机质量和尺寸增加。采用多缸发动机可以弥补上述不足。现代汽车用多采用四缸、六缸和八缸发动机。。
