攻螺纹的操作方法及要领
攻螺纹是一种常用的金属加工操作，主要用于在工件内部或外部形成螺纹孔或螺纹柱。以下是攻螺纹的操作方法及要领：
1. 准备工作：选择合适的攻丝刀和螺纹公差，确定攻丝刀的孔径、攻丝头数和螺距等参数。
2. 夹紧工件：将待攻螺纹的工件安装在机床上，并用工具夹紧以确保稳定。
3. 定位：通过切割液或卸去外壳等方式定位攻丝刀的起始位置。
4. 预钻孔：在需要攻螺纹的位置先行预钻适当大小的孔，以提供攻螺纹刀具进入的通道。
5. 进给速度：根据工件材料和攻丝刀的类型选择合适的进给速度，以确保切削效果和刀具的寿命。
6. 攻螺纹切削：开始攻螺纹切削，保持稳定的切削压力，避免过快或过慢的切削速度。
7. 冷却润滑：使用切削液或润滑油进行冷却和润滑，以减少摩擦，防止切削刃的过热。
8. 清洁和检查：完成螺纹切削后，清洁工件和攻丝刀，检查螺纹质量和尺寸是否符合要求。
9. 螺纹测量：使用测量工具测量螺纹的深度、直径、螺距等参数，以确保符合设计要求。
10. 完善工艺：根据实际情况完善攻螺纹的工艺，进行必要的修正和调整，以提高加工质量和效率。
在操作过程中，要注意以下要点：
- 选择合适的攻丝刀和螺纹公差，以确保最终的螺纹质量。
- 确保工件稳定夹紧，防止在切削过程中发生移位和抖动。
- 控制进给速度和切削压力，避免过快或过慢导致切削问题。
- 使用切削液或润滑油冷却和润滑，以提升切削效果和刀具寿命。
- 清洁和检查工件和攻丝刀，确保螺纹质量和尺寸符合要求。
- 进行螺纹测量和质量检验，以确保螺纹满足设计要求。
- 不断优化工艺，根据实际情况进行调整和改进。
简述手攻螺纹的操作方法
手攻螺纹是一种常用的工具，用于在金属材料上加工螺纹。操作方法如下：
1. 准备工作：确定需要加工的螺纹规格和螺距，并选择合适的手攻螺纹工具。清洁工作面，以免影响加工质量。
2. 定位：使用其他工具或设备对工件进行定位，并确保工件固定在适当的位置以保持稳定。
3. 预钻孔：对于硬度较高的材料，可以先使用适当大小的钻头钻孔。在材料上打孔能够帮助手攻螺纹工具的定位，并减少加工时的应力。
4. 对中：将手攻螺纹工具的锥心对准预钻孔的中心，确保它垂直于工件表面。
5. 执行慢速转动：用手轻轻转动手攻螺纹工具，以便切入材料。适当施加下压力，但不要过度施力，以免造成工件损坏。
6. 回油：在螺纹加工过程中，定期倒转手攻螺纹工具几个角度，以便将切屑从切削区域中清除。这样可以提高加工质量并延长工具使用寿命。
7. 检查：用比较工作规格的测量工具检查螺纹规格和螺距是否符合要求。如有需要，再次加工或矫正。
8. 清洁：加工完成后，清除工件表面的切屑和剩余的冷却液，并清洁和保养手攻螺纹工具。
注意事项：
- 在加工过程中要维持稳定的手持姿势，避免滑动或失控。
- 根据工件材料的硬度和规格选择适当的手攻螺纹工具。
- 加工过程中要适当冷却和润滑工具和工件，以减少摩擦和磨损。
- 加工螺纹时，要注意外力和震动的干扰，以免影响螺纹质量。
- 如果加工较深的螺纹，可分多次进行，以减小切削力，提高加工效果。

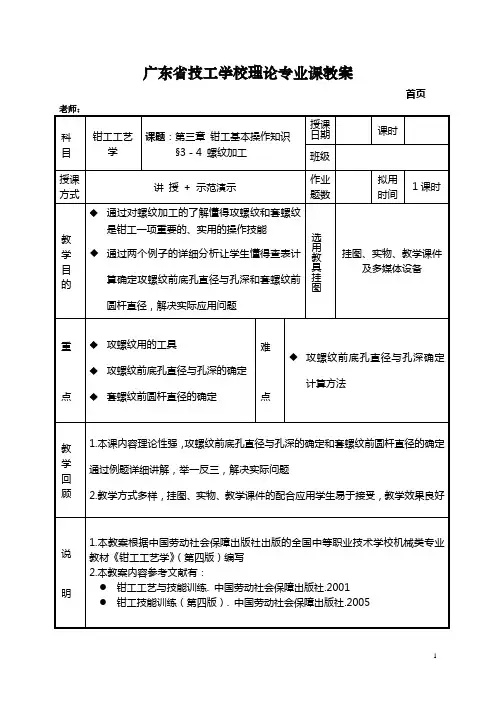

1 广东省技工学校理论专业课教案
首页
老师：
科
目 钳工工艺学 课题：第三章 钳工基本操作知识
§3－4 螺纹加工 授课日期 课时
班级
授课方式 讲 授 + 示范演示 作业题数 拟用时间 1课时
教
学
目
的 通过对螺纹加工的了解懂得攻螺纹和套螺纹是钳工一项重要的、实用的操作技能
通过两个例子的详细分析让学生懂得查表计算确定攻螺纹前底孔直径与孔深和套螺纹前圆杆直径，解决实际应用问题 选用教具挂图 挂图、实物、教学课件及多媒体设备
重
点 攻螺纹用的工具
攻螺纹前底孔直径与孔深的确定
套螺纹前圆杆直径的确定 难
点 攻螺纹前底孔直径与孔深确定计算方法
教
学
回
顾 1.本课内容理论性强，攻螺纹前底孔直径与孔深的确定和套螺纹前圆杆直径的确定通过例题详细讲解，举一反三，解决实际问题
2.教学方式多样，挂图、实物、教学课件的配合应用学生易于接受，教学效果良好
说
明 1.本教案根据中国劳动社会保障出版社出版的全国中等职业技术学校机械类专业教材《钳工工艺学》（第四版）编写
2.本教案内容参考文献有：
钳工工艺与技能训练. 中国劳动社会保障出版社.2001
钳工技能训练（第四版）. 中国劳动社会保障出版社.2005
审阅签名： 2 次页
教学
环节 教 学 内 容 教学
方法
组织教学
'2 整顿纪律，清点人数，稳定学生情绪。
引入新课
'5
1.钳工基本操作技能有：如划线、锯削、锉削和螺纹加工（新课内容）等。
2.螺纹加工有攻螺纹和套螺纹
攻螺纹
NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread
的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位， 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。 1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸
螺 纹 种 类
依螺纹用途不同可分为：
1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M 表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M：代号、8：公
称直径、1.25：螺距)。
2.美国标准螺纹(American Standard Thread)：
