空分装置施工方案

空分装置冷箱安装施工方案05310

1.施工概述

2.设备要求

2.1空分装置冷箱：按照制造商提供的技术参数和图纸要求进行选择。

2.2安装场地：需满足设备的尺寸和重量要求，地面平整、坚固，通风良好。

2.3管道系统：包括进气管道、出气管道和冷却水管道等。

3.施工步骤

3.1基础施工

3.1.1根据设备尺寸，施工现场进行测量并标识基础图纸。

3.1.2打地钻孔并进行土方开挖，挖掉不符合标准的土壤，并保持基础桩底平整。

3.1.3根据基础桩的设计进行浇筑混凝土，并进行捣实。

3.2设备安装

3.2.1安装基础设备：包括安装冷箱、安装氮气容器、安装氧气容器等。

3.2.2进行冷箱和容器的接口连接，并进行密封处理。

3.2.3将进气管道和出气管道连接到冷箱上，并进行密封。

3.2.4连接冷却水管道并进行漏水测试。 3.3管道系统施工

3.3.1布置管道线路，保证管道安装的合理性和美观性。

3.3.2进行管道焊接及安装固定支架，确保其牢固稳定。

3.3.3进行管道系统的压力测试，确保无泄漏现象。

3.4系统调试

3.4.1检查冷箱及设备的外观、密封性等情况。

3.4.2检查管道系统的连接情况，确保无渗漏。

3.4.3进行气体充填和排气操作，检查系统的工作状态。

3.4.4根据设备厂家的要求，进行系统的参数调整。

4.安全措施

4.1施工人员需佩戴安全帽、手套等防护设备。

4.2施工现场需设置安全警示标志，确保施工区域不受外界干扰。

4.3设备运输和安装过程中，需严格遵守操作规程，确保安全。

5.施工计划

5.1按照施工步骤制定详细的施工计划并进行时间节点管理。

5.2确保施工进度与质量的有效控制，及时解决施工中的问题。

6.工程材料

6.1基础施工所需材料：混凝土、钢筋及配件等。

6.2设备安装所需材料：连接件、密封材料、冷却水管道等。 6.3管道系统所需材料：管道、阀门、焊材等。

7.施工验收

根据设备制造商提供的技术参数和图纸要求，进行设备的安装验收。确保设备的安装质量和性能达到设计要求。

乌审旗世林化工有限责任公司

4×30万吨/年煤制甲醇一期项目安装工程

空分装置氧气管道系统脱脂工程

施 工 方 案

编 制： 日期：

审 核： 日期：

批 准： 日期：

中国化学工程第四建设公司

世林化工项目部

2011年3月

目 录

一、 编制说明................................................................ - 2 -

二、 编制依据： ............................................................ - 3 -

三、 脱脂安全措施 ......................................................... - 3 -

四、 常用的脱脂溶剂 ...................................................... - 4 -

五、 常用的管道脱脂方法 ................................................ - 4 -

六、 技术措施................................................................ - 5 -

七、 施工前的准备工作 ................................................... - 5 -

八、 脱脂实施细则及步骤 ................................................ - 6 -

九、 合格检验标准 ......................................................... - 7 -

空分装置施工总结

引言

本文档总结了空分装置的施工过程及注意事项。空分装置是一种常用的工业设备，用于分离混合气体中的各种成分。准确的施工和操作可以确保设备的高效运行和安全性。本文将介绍空分装置施工的步骤、注意事项以及常见问题的解决方案。

施工步骤

空分装置的施工包括以下步骤：

1. 施工前准备

在开始施工之前，需要对施工现场进行必要的准备工作。包括但不限于： - 清理施工区域，确保没有妨碍施工的障碍物。 - 确保施工区域空气流通良好，不受污染。 - 检查所需工具和材料的准备情况。

2. 安装设备

根据设备布局图和技术要求，安装空分装置。具体步骤如下： 1. 将设备吊装到指定位置，并使用支撑架固定。确保设备水平并牢固。 2. 安装设备的进出口管道和其他连接管道。注意管道的密封性和连接牢固性。 3. 安装设备的控制系统和仪表。确保控制系统与设备的连通性和稳定性。 4. 检查设备安装情况，并确保设备各部分的连接正确。

3. 调试设备

安装完成后，对设备进行调试。调试步骤如下： 1. 检查设备各部分的连接是否紧固，并做必要的调整和修复。 2. 清洗设备内部和管道系统，确保无杂质和污垢。

3. 检查设备的电气系统和控制系统的连通性，并进行相应的调整。 4. 启动设备，逐步调整各控制参数，确保设备正常运行。

4. 系统调试

系统调试是确保空分装置正常运行的关键步骤。调试步骤如下： 1. 设置设备的运行参数，包括温度、压力等。 2. 监测设备的运行状态，包括各传感器的读数和设备的反馈信号。 3. 检查设备的输出效果，如气体分离效果等。 4. 对设备进行必要的调整和修复，以达到预期的运行效果。 5. 安全检查

在设备调试完成后，进行安全检查以确保设备符合安全要求。主要包括： 1. 检查设备的防爆措施是否有效，并检查防火设施的完好性。 2. 检查设备的泄漏情况，包括管道和连接部分。 3. 确保设备的电气系统和接地系统符合要求。 4. 对设备进行必要的维护和保养，并进行记录。

新疆维美化工有限公司乙炔工程岛项目

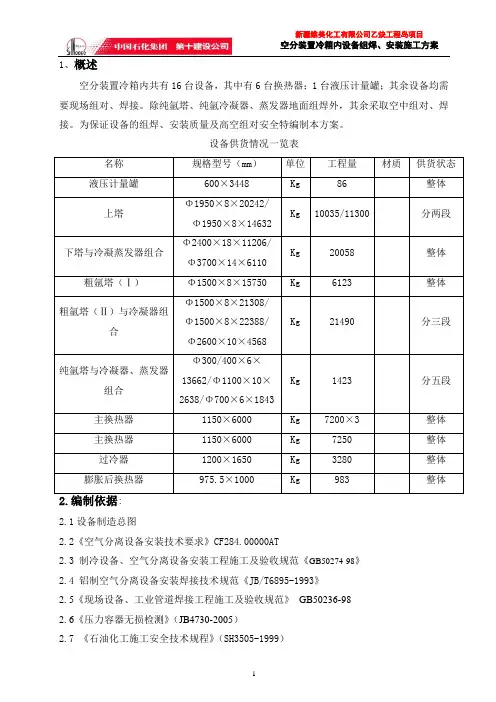

空分装置冷箱内设备组焊、安装施工方案

1 1、概述

空分装置冷箱内共有16台设备，其中有6台换热器；1台液压计量罐；其余设备均需要现场组对、焊接。除纯氩塔、纯氩冷凝器、蒸发器地面组焊外，其余采取空中组对、焊接。为保证设备的组焊、安装质量及高空组对安全特编制本方案。

设备供货情况一览表

名称 规格型号（mm） 单位 工程量 材质 供货状态

液压计量罐 600×3448 Kg 86 整体

上塔 Φ1950×8×20242/

Φ1950×8×14632 Kg 10035/11300 分两段

下塔与冷凝蒸发器组合 Φ2400×18×11206/Φ3700×14×6110 Kg 20058 整体

粗氩塔（Ⅰ） Φ1500×8×15750 Kg 6123 整体

粗氩塔（Ⅱ）与冷凝器组合 Φ1500×8×21308/

Φ1500×8×22388/

Φ2600×10×4568 Kg 21490 分三段

纯氩塔与冷凝器、蒸发器组合 Φ300/400×6×13662/Φ1100×10×2638/Φ700×6×1843 Kg 1423 分五段

主换热器 1150×6000 Kg 7200×3 整体

主换热器 1150×6000 Kg 7250 整体

过冷器 1200×1650 Kg 3280 整体

膨胀后换热器 975.5×1000 Kg 983 整体

2.编制依据:

2.1设备制造总图

2.2《空气分离设备安装技术要求》CF284.00000AT

2.3 制冷设备、空气分离设备安装工程施工及验收规范《GB50274-98》

2.4 铝制空气分离设备安装焊接技术规范《JB/T6895-1993》

2.5《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98

2.6《压力容器无损检测》（JB4730-2005）

2.7 《石油化工施工安全技术规程》（SH3505-1999） 新疆维美化工有限公司乙炔工程岛项目
