复合材料的热压成型工艺技术水平_概述及解释说明

复合材料模压成型的工艺特性和影响因素分析摘要：本文简述了聚合物基复合材料模压成型工艺特性，对模压成型的设备、预浸料、工装模具、工作环境条件等提出相应要求，着重对成型工艺过程中模压成型温度、压力、保温时间等工艺参数对复合材料制品性能影响做了分析，且简要介绍了复合材料模压制品可能出现的质量问题、产生原因、预防措施等内容。

关键词：复合材料；模压成型；工艺特性；影响因素现今社会复合材料越来越受到重视，并不断朝着更高比刚度、耐更苛刻工作环境等超高性能方向发展。

因此复合材料在材料科学中占据着重要地位，它的发展大大丰富了材料科学的内容。

复合材料成型工艺方法主要有手糊、注射、缠绕、真空导流、模压、热压罐、软模、树脂传递模塑等。

复合材料成型工艺是其重要环节，通常包括两个阶段，首先是使原材料在一定温度和压力下产生变形或流动，获取所需的形状，然后设法保持其形状。

本文着重对复合材料模压成型工艺特性、成型过程、影响制品质量因素及制品缺陷的产生原因及预防措施等内容作了简单叙述。

一、模压成型工艺特性模压成型工艺是将一定量预浸料放入到金属模具的对模腔中，利用带热源的压机产生一定的温度和压力，合模后在一定的温度和压力作用下使预浸料在模腔内受热软化、受压流动、充满流动、充满模腔成型和固化，从而获得复合材料制品的一种工艺方法。

模压成型工艺的特点是在成型过程中需要加热，加热的目的是使预浸料中树脂软化流动，充满模腔，并加速树脂基体材料的固化反应。

预浸料充满模腔过程中，不仅树脂基体流动，增强材料也随之流动，树脂基体和增强纤维同时填满模腔的各个部位。

只有树脂基体粘度很大、粘结力很强才能与增强纤维一起流动，因此模压工艺所需的成型压力较大，这就要求金属模具具有高强度、高精度和耐腐蚀，并要求用专用的热压机来控制固化成型的温度、压力、保温时间等工艺参数。

模压成型方法生产效率较高，制品尺寸准确，表面光洁，尤其对结构复杂的复合材料制品一般可一次成型，不会损坏复合材料制品性能。

复合材料成型工艺大全及说明复合材料是由两种或更多种材料组合而成的材料，其具有优异的性能和特点，广泛应用于飞机、汽车、船舶、建筑等领域。

复合材料的成型工艺是制造复合材料制品的关键环节之一，不同的复合材料需要采用不同的成型工艺。

1.手工层压法：将预先切割好的复合材料层压，通过手工操作来制作各种复材制品。

这种方法比较简单，适用于小批量生产和复杂形状的制品，但效率相对较低。

2.沉积法：将复合材料纤维按一定角度布置在模具中，然后通过注塑或浸渍等方式将树脂混合物或熔融金属填充至模具中，经固化或冷却后取出制成复材制品。

这种方法适用于生产中等规模的制品，具有较高的生产效率。

3.拉毛法：将纤维与树脂分别放置在两个模具中，然后通过拉拔的方法，使纤维与树脂相结合，形成复材制品。

这种方法适用于制造纤维增强塑料制品。

4.自动层压法：将预先切割好的复合材料通过自动层压机进行层压，该机器根据预先设定的程序，自动完成复合材料的层压过程，提高了生产效率。

5.真空吸气层压法：将纤维和树脂依次放置在模具中，然后通过抽气装置产生真空环境，使纤维和树脂充分接触并固化，最终得到复材制品。

这种方法适用于制造大型复材制品，可以提高产品的质量和性能。

6.热压成型法：将预先切割好的纤维和树脂放置在模具中，然后通过加热和压力使树脂固化，最终形成复材制品。

这种方法适用于制造较薄的复材板材。

7.包覆成型法：将纤维和树脂分别涂抹在模具表面上，然后通过挤压或滚压的方法，使纤维和树脂充分接触，形成复材制品。

这种方法适用于制造大型、复杂形状的复材制品。

8.精密成型法：通过机械或人工辅助来对复合材料进行定位、定厚、定形，然后进行固化，最终得到产品。

这种方法适用于制造高精度和高质量的复材制品。

除了上述的成型工艺，还有一些特殊的成型工艺，如搅拌铸造法、注塑法、喷涂法、压铸法等，它们都具有各自的优点和适用范围，可以根据具体的需求选择合适的成型工艺。

随着科学技术的发展，复合材料的成型工艺也在不断创新和完善，以满足不同行业对复材制品的需求，同时也提高了复材制品的质量和性能。

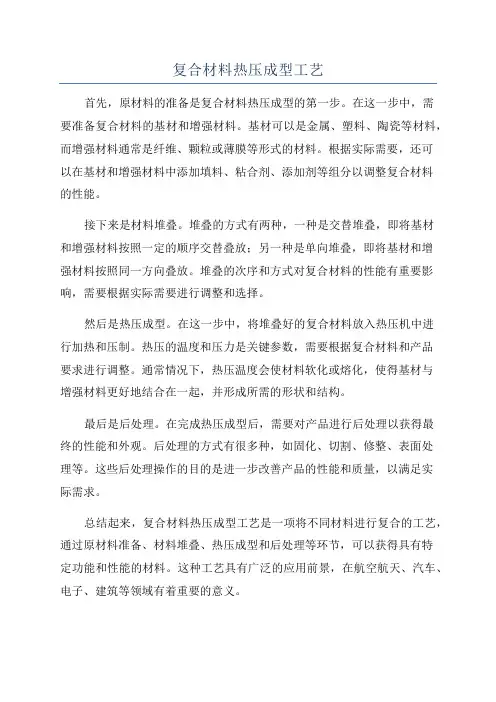

复合材料热压成型工艺
首先，原材料的准备是复合材料热压成型的第一步。

在这一步中，需
要准备复合材料的基材和增强材料。

基材可以是金属、塑料、陶瓷等材料，而增强材料通常是纤维、颗粒或薄膜等形式的材料。

根据实际需要，还可
以在基材和增强材料中添加填料、粘合剂、添加剂等组分以调整复合材料
的性能。

接下来是材料堆叠。

堆叠的方式有两种，一种是交替堆叠，即将基材
和增强材料按照一定的顺序交替叠放；另一种是单向堆叠，即将基材和增
强材料按照同一方向叠放。

堆叠的次序和方式对复合材料的性能有重要影响，需要根据实际需要进行调整和选择。

然后是热压成型。

在这一步中，将堆叠好的复合材料放入热压机中进
行加热和压制。

热压的温度和压力是关键参数，需要根据复合材料和产品
要求进行调整。

通常情况下，热压温度会使材料软化或熔化，使得基材与
增强材料更好地结合在一起，并形成所需的形状和结构。

最后是后处理。

在完成热压成型后，需要对产品进行后处理以获得最
终的性能和外观。

后处理的方式有很多种，如固化、切割、修整、表面处
理等。

这些后处理操作的目的是进一步改善产品的性能和质量，以满足实
际需求。

总结起来，复合材料热压成型工艺是一项将不同材料进行复合的工艺，通过原材料准备、材料堆叠、热压成型和后处理等环节，可以获得具有特
定功能和性能的材料。

这种工艺具有广泛的应用前景，在航空航天、汽车、电子、建筑等领域有着重要的意义。

先进复合材料热压罐成型技术苏鹏;崔文峰【摘要】近年来,随着复合材料在航空航天中的广泛应用,其加工制造理论和技术水平在逐步提高.其中,热压罐成型技术是复合材料结构成型中较为成熟的方法,在航空航天产品中广泛应用.但是,由于现代大型飞机中应用的复合材料整体构件轮廓复杂度越来越高,尺寸也越来越大,传统热压罐成型技术已经无法满足制造实际应用需求.因此,为提高制品的质量和工作效率,热压罐成型工艺的改进和优化依然是当前主要的途径.本文根据传统热压罐成型工艺流程和特点,从提高产品质量和效率的角度分析其工艺过程,针对下料环节、温度控制环节、压力控制环节以及模具设计等关键技术,给出现阶段的最新研究进展.【期刊名称】《现代制造技术与装备》【年(卷),期】2016(000)011【总页数】2页(P165-166)【关键词】航空航天;复合材料;热压罐成型技术;温度场控制技术【作者】苏鹏;崔文峰【作者单位】大连长丰实业总公司,大连 116038;大连长丰实业总公司,大连116038【正文语种】中文热压罐成型工艺的工作原理是利用罐内的高温压缩气体产生的压力对复合材料坯料进行加热加压以完成固化成型。

热压罐成型系统是由罐体、冷却系统、真空系统、压力系统、加热系统、密封系统和控制系统构成。

表1是热压罐各个系统的技术要求，该技术要求的满足可使热压罐罐内压力和温度均匀分布。

热压罐工艺流程：①预浸料下料（裁剪）；②铺叠毛坯；③抽真空预压实（坯料与模具贴合）；④（组装）固化；⑤（降温）脱模；⑥无损检测；⑦切边打磨；⑧称重。

当前，在热压罐抽真空压实环节借助真空袋与模具之间抽真空形成的负压，对复合材料坯料进行加压。

现已经发展成熟的技术有真空袋成型法、压力袋成型法和双真空袋成型法。

其中，真空袋成型法加压不大于0.1MPa，只适用于薄板制作或者蜂窝夹层结构。

缺点是制品外形表面质量精度较差。

压力袋成型法是通过向橡皮囊构成的压力袋（气压室）内注入压缩气体实现对复材坯料的加压，压力可达0.25～0.5MPa，特点是对模具的刚度和强度要求高，制品的机械性能好于真空袋成型法制品。

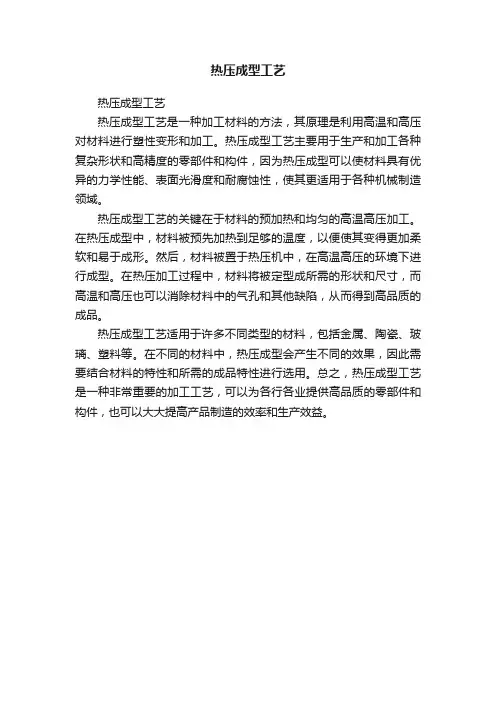

热压成型工艺
热压成型工艺
热压成型工艺是一种加工材料的方法，其原理是利用高温和高压对材料进行塑性变形和加工。

热压成型工艺主要用于生产和加工各种复杂形状和高精度的零部件和构件，因为热压成型可以使材料具有优异的力学性能、表面光滑度和耐腐蚀性，使其更适用于各种机械制造领域。

热压成型工艺的关键在于材料的预加热和均匀的高温高压加工。

在热压成型中，材料被预先加热到足够的温度，以便使其变得更加柔软和易于成形。

然后，材料被置于热压机中，在高温高压的环境下进行成型。

在热压加工过程中，材料将被定型成所需的形状和尺寸，而高温和高压也可以消除材料中的气孔和其他缺陷，从而得到高品质的成品。

热压成型工艺适用于许多不同类型的材料，包括金属、陶瓷、玻璃、塑料等。

在不同的材料中，热压成型会产生不同的效果，因此需要结合材料的特性和所需的成品特性进行选用。

总之，热压成型工艺是一种非常重要的加工工艺，可以为各行各业提供高品质的零部件和构件，也可以大大提高产品制造的效率和生产效益。

复合材料模压工艺-概述说明以及解释1.引言1.1 概述概述：复合材料是一种由两种或两种以上的不同材料经过合理组合而成的新型材料，具有优异的性能和特点，如高强度、轻质、耐腐蚀等。

在各个行业中得到广泛应用，特别是在航空航天、汽车、建筑等领域。

模压工艺是一种常用的制造方法，通过将预先加工好的复合材料放入模具中，在高温高压下进行加工成型，从而得到符合要求的产品。

模压工艺具有成本低、生产效率高、产品质量稳定等优点，被广泛应用于复合材料制造中。

本文将着重介绍复合材料模压工艺的基本原理、应用领域等方面，以帮助读者深入了解这一重要的制造工艺，并展望未来的发展趋势。

1.2文章结构文章结构部分的内容如下：文章结构部分将会介绍本文的总体结构安排，包括引言、正文和结论三个主要部分。

在引言部分，我们会概述复合材料模压工艺的重要性和应用领域，以及本文的主要目的和结构安排。

在正文部分，将详细介绍复合材料的定义和特点、模压工艺的基本原理，以及模压工艺在复合材料制造中的实际应用情况。

最后，在结论部分，我们将总结复合材料模压工艺的优势，展望未来该工艺的发展方向，并得出本文的最终结论。

通过这样的结构安排，读者可以清晰地了解本文的主要内容和逻辑发展。

1.3 目的本文旨在探讨复合材料模压工艺在制造业中的重要性和应用。

通过对复合材料的定义和特点以及模压工艺的基本原理进行深入分析，以展现该工艺在提高复合材料制造效率、降低成本、增强材料性能等方面的优势。

同时，本文还将总结当前复合材料模压工艺的发展现状，展望未来的发展趋势，为相关领域的研究和生产提供参考和借鉴。

通过本文的研究和讨论，旨在促进复合材料模压工艺在工业应用中的进一步推广和应用，为制造业的发展做出贡献。

2.正文2.1 复合材料的定义和特点复合材料是由两种或两种以上不同的材料经过一定的工艺方法组合而成的一种新型材料，具有独特的性能和特点。

其主要特点包括以下几个方面：1. 高强度：由于复合材料是由不同材料组合而成的，在强度方面往往具有比单一材料更高的强度，可以满足各种工程结构对强度的要求。

复合材料热压罐成型工艺仿真技术研究综述发布时间：2021-12-21T05:16:21.523Z 来源：《防护工程》2021年26期作者：刘箭[导读] 当前，高压罐成型技术是航空复合材料构件制造领域应用最广泛的成型方法之一，而工艺仿真是支撑大型复合材料构件生产的重要技术。

基于此，本文分析了复合材料热压罐成型工艺仿真技术。

刘箭惠阳航空螺旋桨有限责任公司河北保定 071000摘要：当前，高压罐成型技术是航空复合材料构件制造领域应用最广泛的成型方法之一，而工艺仿真是支撑大型复合材料构件生产的重要技术。

基于此，本文分析了复合材料热压罐成型工艺仿真技术。

关键词：复合材料；热压罐成型；工艺仿真随着复合材料成型工艺基础理论、复合材料构件成型实践经验、有限元模拟技术的发展，热压罐成型工艺仿真技术逐渐发展起来，包括复合材料工装结构设计、热效率分析、复合材料硬化变形预测、工装型面补偿等。

通过对热压罐过程的模拟，可优化工装支撑结构设计，满足实际情况下刚度和强度稳定性要求，提高工装结构热效率，并且优化了热压罐工艺参数，提高了复合材料构件质量，大幅降低了大型复合材料构件开发成本及风险。

一、热压罐成型工艺特点热压罐成型工艺是在热压罐真空中对复合材料坯料或交接结构进行密封，在罐体内均匀温度场对成型中零件施加温度压力，以达到所需形状和质量的一种成型工艺法。

成型过程特点是罐内压力均匀，真空带内零件在均匀压力下成型。

应用范围广，成型过程稳定，热压罐温度条件几乎可满足聚合物基复合材料成型工艺的所有要求。

热压罐成型工艺生产的层合板孔隙率低，力学性能稳定。

热压罐工艺存在一些缺陷，大型热压罐建设成本高，需专人操作，成型过程中能耗大，复杂的结构不适合高压罐成型工艺，可根据实际情况选择低成本的RTM成型工艺。

二、复合材料热压罐成型工装仿真工装是复合材料预制件固化中的载体，其结构形式与特征严重影响产品质量。

工装设包括材料选择、结构刚强度设计、温度均匀性分析等。

复合材料的模压成型技术复合材料是由两种或两种以上的不同材料组成的材料，具有比单一材料更优越的性能。

模压成型是一种常用的复合材料制备技术，通过在模具中对复合材料进行加热和压力处理，使其固化成特定形状的产品。

下面将详细介绍复合材料的模压成型技术。

模压成型技术是一种传统且成熟的复合材料制备方法，适用于各种复材的生产。

其基本工艺包括：制备模具、预热模具、预切制复材、层堆压、模热固化、冷却脱模、再加工等步骤。

下面将分别介绍每个步骤的具体操作方法。

首先是制备模具。

模具是模压成型技术中非常重要的一部分，其质量和精度会直接影响最终产品的质量。

制备模具时，需要根据产品的要求设计和制造成型模具，通常采用金属材料制作，如铝合金、钢材等。

接下来是预热模具。

模具在使用前需要对其进行预热处理，以提高产品成型效果和减少模具损耗。

预热温度一般根据复合材料的热固化温度来确定，通常在50-100摄氏度之间。

然后是预切制复材。

复合材料通常是由纤维增强材料和树脂基体组成的，为了方便模压成型，需要将复材事先切成与产品形状相近的形状。

预切制复材时要注意保持纤维的方向和层间粘接质量，以确保最终产品的强度和性能。

层堆压是模压成型的核心步骤，也是影响成型质量的关键环节。

层堆压时，将预切制好的复材层叠放在模具中，注意纤维方向和树脂基体的均匀分布。

并在每一层复材之间涂上树脂胶水，以增强层间粘接力。

接着是模热固化。

层堆压好的复材在模具中进行加热和压力处理，以使树脂基体固化成型。

模具的温度和压力要根据树脂基体的热固化曲线和产品要求来确定。

一般情况下，模具温度在120-180摄氏度之间，压力在0.5-2.0MPa之间。

冷却脱模是使产品从模具中取出的最后一个步骤。

脱模时要注意避免产品变形和破损，可以采用自然冷却或水冷却的方法。

同时，也可以根据产品的要求进行一些后续处理，如修磨、修边、打孔等工艺。

最后是再加工。

模压成型的产品可能会因为形状和尺寸的要求不完全符合而需要进行一些再加工。

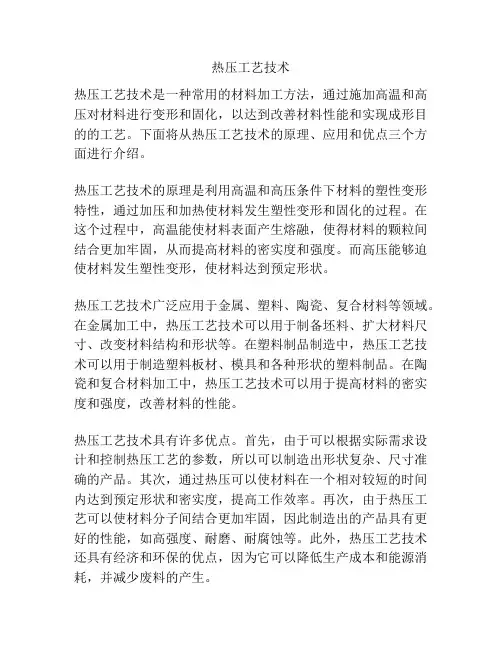

热压工艺技术热压工艺技术是一种常用的材料加工方法，通过施加高温和高压对材料进行变形和固化，以达到改善材料性能和实现成形目的的工艺。

下面将从热压工艺技术的原理、应用和优点三个方面进行介绍。

热压工艺技术的原理是利用高温和高压条件下材料的塑性变形特性，通过加压和加热使材料发生塑性变形和固化的过程。

在这个过程中，高温能使材料表面产生熔融，使得材料的颗粒间结合更加牢固，从而提高材料的密实度和强度。

而高压能够迫使材料发生塑性变形，使材料达到预定形状。

热压工艺技术广泛应用于金属、塑料、陶瓷、复合材料等领域。

在金属加工中，热压工艺技术可以用于制备坯料、扩大材料尺寸、改变材料结构和形状等。

在塑料制品制造中，热压工艺技术可以用于制造塑料板材、模具和各种形状的塑料制品。

在陶瓷和复合材料加工中，热压工艺技术可以用于提高材料的密实度和强度，改善材料的性能。

热压工艺技术具有许多优点。

首先，由于可以根据实际需求设计和控制热压工艺的参数，所以可以制造出形状复杂、尺寸准确的产品。

其次，通过热压可以使材料在一个相对较短的时间内达到预定形状和密实度，提高工作效率。

再次，由于热压工艺可以使材料分子间结合更加牢固，因此制造出的产品具有更好的性能，如高强度、耐磨、耐腐蚀等。

此外，热压工艺技术还具有经济和环保的优点，因为它可以降低生产成本和能源消耗，并减少废料的产生。

总之，热压工艺技术是一种重要的材料加工方法，它可以通过施加高温和高压对材料进行变形和固化的过程，来改善材料性能和实现成形目的。

热压工艺技术广泛应用于金属、塑料、陶瓷、复合材料等领域，具有形状复杂、尺寸准确、高强度、耐磨耐腐蚀等优点。

同时，它还具有经济和环保的优势，可以降低生产成本和能源消耗，并减少废料的产生。

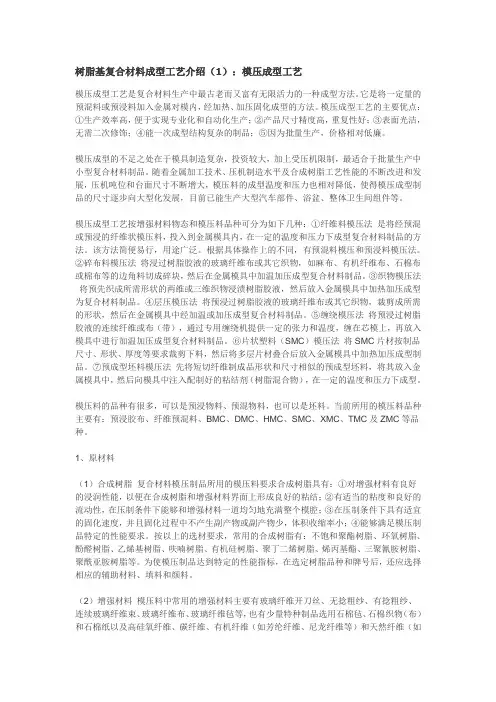

树脂基复合材料成型工艺介绍（1）：模压成型工艺模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。

它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。

模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。

模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。

随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。

模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。

该方法简便易行，用途广泛。

根据具体操作上的不同，有预混料模压和预浸料模压法。

②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。

③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。

④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。

⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。

⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。

⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。

碳纤维板热压成型工艺简介1. 碳纤维板热压成型工艺概述碳纤维板是一种轻质、高强度、耐腐蚀的复合材料，广泛应用于航空航天、汽车、体育器材等领域。

热压成型是制备碳纤维板的常用工艺之一。

本文将详细介绍碳纤维板热压成型工艺的原理、流程和关键技术。

2. 碳纤维板热压成型工艺流程碳纤维板热压成型的一般流程包括预浸料制备、层叠、预压、热压和后处理等步骤。

2.1 预浸料制备预浸料是由碳纤维和树脂组成的复合材料片，通常由碳纤维布和树脂浸渍而成。

预浸料的制备过程包括树脂混合、布料浸渍和固化等步骤。

1.树脂混合–将树脂和固化剂按一定比例混合，形成树脂基体。

–添加填料和助剂，改善树脂的流动性和成型性能。

2.布料浸渍–将碳纤维布浸入树脂基体中，使其充分浸润。

–通过挤压或真空处理，去除浸渍过程中的气泡。

3.固化–将浸渍好的碳纤维布放入烘箱中，按一定温度和时间进行固化。

–固化过程中，树脂基体发生化学反应，形成硬化的复合材料片。

2.2 层叠层叠是将多层预浸料堆叠在一起，形成整个碳纤维板的过程。

在层叠过程中，需要注意预浸料的纤维方向、层数和排列方式，以及可能的填充物和增强材料的添加。

1.纤维方向–根据碳纤维板的力学性能需求，确定纤维的方向。

–不同方向的纤维层堆叠在一起，可以增强材料的各向异性特性。

2.层数和排列方式–确定碳纤维板的厚度和层数。

–采用交替层叠或对称层叠的方式，以增强板材的强度和稳定性。

3.填充物和增强材料–根据需要，可以在层叠过程中添加填充物和增强材料，以改善碳纤维板的性能。

2.3 预压预压是在层叠好的预浸料上施加一定的压力，以去除残余气泡和提高纤维间的浸润质量。

预压过程可以采用手动或自动的方式进行。

1.压力施加–在预压过程中，施加一定的压力，使预浸料中的气泡从板材边缘排出。

–压力的大小和时间的长短根据预浸料的类型和厚度进行调整。

2.温度控制–在预压过程中，根据树脂的固化特性，控制一定的温度。

–温度的控制可以促进树脂的固化反应，提高碳纤维板的力学性能。

复合材料热压成型工艺1. 简介复合材料热压成型是一种常见的制备复合材料制品的工艺方法。

它通过热压将不同材料的层叠在一起，并利用热和压力使其相互结合，形成具有特定性能和结构的复合材料制品。

2. 工艺流程复合材料热压成型工艺一般包括以下几个步骤：2.1 材料准备首先需要准备好要使用的复合材料。

复合材料通常由两个或多个不同材料的层叠组成，其中包括增强材料（如纤维）和基体材料（如树脂）。

这些材料需要事先进行加工和处理，以确保其质量和性能。

2.2 层叠在层叠过程中，将预先加工好的材料按照设计要求进行排列。

通常，增强材料以纤维的形式进行层叠，而基体材料以树脂的形式填充在纤维之间。

层叠的顺序和方式对最终制品的性能有很大影响。

2.3 加热和压力施加层叠好的材料被放置在热压机中，然后加热至一定温度。

加热的目的是使树脂熔化，并将其浸润到纤维中，以增强复合材料的结合力。

同时，在加热的过程中施加一定的压力，以确保材料之间的紧密结合和形成所需的形状。

2.4 冷却和固化在加热和压力施加的过程中，树脂会熔化并浸润到纤维中。

随着温度的降低，树脂会逐渐固化，形成坚固的复合材料结构。

冷却的速度和方式对固化过程和最终制品的性能也有影响。

2.5 切割和加工冷却后的复合材料制品可以进行切割和加工，以得到所需的形状和尺寸。

这些加工步骤可以包括切割、钻孔、磨削等，以满足具体的应用需求。

3. 工艺参数和影响因素复合材料热压成型工艺的成功与否，以及最终制品的性能，取决于多个工艺参数和影响因素。

以下是一些常见的参数和因素：3.1 温度和时间加热温度和保温时间是决定树脂熔化和固化的重要参数。

过高或过低的温度都会影响树脂的熔化和浸润效果，从而影响复合材料的性能。

3.2 压力施加的压力对于树脂的浸润和纤维之间的结合至关重要。

适当的压力可以确保材料之间的紧密结合，但过高的压力可能会导致纤维的损伤。

3.3 材料选择和预处理选择合适的增强材料和基体材料对于最终制品的性能至关重要。

复合材料热压成型机复合材料热压成型机是一种用于加工复合材料的设备，它能够将树脂和纤维材料进行高温高压下的成型，从而制作出具有优异性能的复合材料制品。

本文将介绍复合材料热压成型机的工作原理、结构组成、操作流程以及维护保养等相关内容。

一、工作原理。

复合材料热压成型机的工作原理主要是利用加热系统和压力系统对复合材料进行加热和压力加工。

在工作时，首先将预先裁剪好的纤维材料铺设在模具上，然后加入树脂材料，再将模具放入热压成型机内。

加热系统开始对模具内的复合材料进行加热，使树脂材料流动并将纤维材料浸润，同时压力系统施加压力，使复合材料在高温高压下得以固化成型。

最终，经过冷却后，可以取出成型好的复合材料制品。

二、结构组成。

复合材料热压成型机通常由加热系统、压力系统、模具、液压系统、控制系统等部分组成。

加热系统负责提供加热能源，常见的有电加热和热介质加热两种方式。

压力系统则通过液压或气动方式提供成型时所需的压力。

模具是成型的关键部件，其结构和形状根据所需制品的形状而定。

液压系统用于控制压力系统的工作，保证成型过程中的稳定压力。

控制系统则负责对整个成型过程进行监控和调节，确保成型质量。

三、操作流程。

1. 准备工作，清洁模具、准备好纤维材料和树脂材料。

2. 装模，将预先裁剪好的纤维材料铺设在模具上，加入树脂材料，然后将模具放入热压成型机内。

3. 加热压制，启动加热系统和压力系统，进行加热和压制成型。

4. 冷却，成型完成后，关闭加热系统，等待复合材料冷却固化。

5. 取模，取出成型好的复合材料制品，清理模具，准备进行下一次成型。

四、维护保养。

1. 定期检查加热系统和压力系统的工作状态，确保加热温度和压力稳定可靠。

2. 定期清洁模具和液压系统，保持设备的清洁。

3. 注意树脂材料的存储和使用，避免因树脂变质而影响成型质量。

4. 定期对设备进行润滑和维护保养，延长设备的使用寿命。

以上就是关于复合材料热压成型机的相关介绍，希望能对您有所帮助。

热压成型工艺介绍热压复合成型工艺是通过对木粉板加热，将木粉板中的聚丙烯熔化，使其具有一定的可塑性，加热后，木粉板正面表层的一层极薄聚丙烯也熔化，此熔化层将作为一层成型胶水，木粉板的塑性使木粉板在压力下能根据模具形状成型，木粉板表面的胶水有能力在压力下与特定的覆盖层材料粘结牢固。

所以木粉板工艺也就是成型层与覆盖层材料同时结合的一种工艺。

其中的木粉板是门内板的骨架材料，或称底板，是生产工艺的基础，是聚丙烯和木粉的混合物。

我们公司热压复合成型工艺主要生产的是桑塔纳、3000GP门板、奇瑞嵌、JAC嵌饰板这些产品。

在门板的热压成型过程中，工艺参数是影响产品质量的一个重要因素。

压制过程中出现的许多质量问题，往往与工艺参数调节不当有关。

冷却系统的温度一般设置在5-15℃，而模温中上模的温度要比下模高5℃。

压机油温要小于40℃。

压机系统气压中的供气气压约为6bar；网带气压为2~4bar，以使网带绷紧；工作气压控制在1~3bar。

烘箱中的工艺参数，红外灯循环温度应控制在360~560℃;木粉板加热温度控制在160~220℃，因为过高有可能达到木粉板的燃点，引起木粉板燃烧；加热时间控制在30~70s;上、下加热板的功率一般设在60%~95%；压制参数中的压机压制压力控制在75~120bar；切刀冲切压力控制在70~110bar;压制时间控制在20~30s；切刀冲切保持时间控制在5~15s。

热压成型后的门板必须经过冷却定型才能保证产品的稳定性，接着产品需要通过进行冲孔处理，对于冲孔后的产品，我们通过量具测量来控制孔位不发生偏位。

最后按产品类型的不同还要进行摩擦焊机焊接、超声波焊接、高频焊接等工艺完成产品的最终成型。

Pressing composite molding introducePressing composite molding process by heating the powder board, wood flour board of polypropylene melting, to have a certain plasticity, when heated, wood flour-positive extremely thin surface layer of polypropylene is also melting, This will serve as a melting of the molding glue, wood flour plate so that the plastic wood flour board under pressure to mould the shape under the molding, powder surface of the glue have the ability under pressure with specific cover material bonded firmly. Therefore, wood flour-forming process that is covered with layers of materials combined with a process. The powder-plate frame is the building material, or floor, is the production process is based on polypropylene and wood flour mixture. Our pressing composite molding process is the main production Santana, 3000 GP door, Chery inlay, JAC plaque containing these products.In pressing the door molding process, the process parameters that affect product quality an important factor. In the process of suppression of the many quality problems are often associated with improper regulation of the process parameters. The temperature of the cooling system installed in the general 5-15 ℃, and on-die temperature in the high-temperature than under 5 ℃. Press oil temperature to less than 40 ℃. Press air pressure in the gas supply system pressure of about 6 bar; network with depression for 2 ~ 4 bar, so that the belt tightening net; work pressure control in the 1 ~ 3 bar. Oven in the process parameters, infrared lightcycle of temperature control in the 360 ~ 560 ℃; powder plate temperature control in the 160 ~ 220 ℃, because there may be too high to the plate to ignite wood flour, wood flour plate from burning heating time Control in 30 ~ 70 s; upper and lower heating power in general 60% to 95%; parameters in the suppression of press suppression of the pressure control in the 75 ~ 120 bar; Cutter punching pressure control in the 70 ~ 110 bar; control suppress time In 20 ~ 30 s; Cutter punching time to maintain control in 5 ~ 15 s.After pressing the door molding must be cooling stereotypes can we guarantee the stability of products, then products have to be dealt with through punching, punching after the products, we measured by measuring tool to control the holes no deviation. Finally, different types of products but also for friction welding machine welding, ultrasonic welding, high-frequency welding products, such as the completion of the final molding.。

复合材料模压成型设备中热压技术新技术研究与优化随着科技的进步和产业的发展，复合材料在众多领域中得到广泛应用。

而复合材料的制备过程中，热压技术是一种重要的成型方法。

热压技术能够通过温度和压力的控制，使得复合材料在高温下形成固态。

然而，随着材料的多样化和应用领域的不断拓展，热压技术也需要不断研究和优化。

1. 热压技术的现状分析目前，热压技术在复合材料制备中已经得到广泛应用。

其中，传统的热压技术主要包括一次热压和多次热压两种方式。

一次热压是指在一定的温度和压力下，将预浸料或干纱布和树脂粘合剂加热压制的方法。

多次热压则是在多个不同温度和压力下进行多次热压制作。

这些传统的热压技术已经能够满足一定程度上的材料制备需求，但在某些特殊领域和对材料性能要求更高的情况下，这些技术仍然存在一些局限性。

2. 新技术的研究与发展为了克服传统热压技术的局限性，研究人员提出了一系列新的热压技术。

其中，最为重要和具有潜力的包括增压热压、电场辅助热压和超声波辅助热压等技术。

2.1 增压热压增压热压技术是将传统的热压技术与增压技术相结合的一种新型技术。

通过增加热压过程中的压力，可以提高热压过程中的温度和压力，并促进复合材料中的树脂流动和纤维重排，从而改善材料的密实性和性能。

2.2 电场辅助热压电场辅助热压技术是利用电场作用对复合材料进行热压的一种新技术。

通过在热压过程中施加电场，可以在复合材料中引入电热效应，从而加快材料的热传导和树脂的流动，提高材料的成型效率和性能。

2.3 超声波辅助热压超声波辅助热压技术是利用超声波振动对复合材料进行热压的一种新技术。

通过超声波的作用，可以改变材料中的温度分布和应力分布，促进树脂的流动和纤维的重排，从而提高材料的成型质量和性能。

3. 优化热压技术的方法与措施除了研究新技术外，还可以通过优化传统热压技术的参数和工艺流程来提高热压技术的质量和效率。

首先，可以通过调整热压过程中的温度和压力参数，来控制材料的成型时间和成型温度。

热压复合工艺技术热压复合工艺技术是一种通过热压的方式将两种或多种材料复合成新的材料的工艺。

它广泛应用于各个领域，如航空航天、汽车制造、建筑等。

热压复合工艺技术的原理是将两种或多种材料放置在一个加热压力机中，经过加热和施加压力使其在高温下熔融，然后通过压力将材料牢固地复合在一起。

热压复合工艺技术能够实现材料之间的分子级粘合，因此复合材料具有良好的强度和耐久性。

同时，该工艺还能够控制复合材料的厚度和成型形状，从而满足不同应用的需求。

在热压复合工艺技术中，首先需要选取合适的材料。

通常情况下，选择的材料应具有相近的熔点和相容性，以确保在加热的过程中能够充分熔化和混合。

其次，在将材料放置在加热压力机中之前，需要将材料进行预处理，如去除污染物、提高表面粗糙度等，以增加复合材料的粘合性。

在加热压力机中，需要控制合适的温度和时间来实现复合材料的熔化和混合。

温度的选择应根据材料的特性来确定，一般情况下，高温可以加速材料的熔化和混合，但过高的温度可能会导致材料的降解或氧化。

因此，需要在工艺中进行温度的精确控制。

在施加压力的过程中，需要确保材料能够充分接触和混合。

为此，可以使用合适的压力机器和模具来实现连续或间歇的压力施加。

较高的压力可以加强材料的粘合，在一定程度上提高复合材料的强度。

然而，过高的压力可能会导致材料变形或损坏，因此需要根据材料的特性来选择合适的压力。

热压复合工艺技术具有多种优点。

首先，它能够实现材料的高强度粘合，使复合材料具有优异的力学性能和耐久性。

其次，该工艺技术能够控制复合材料的厚度和成型形状，从而满足不同应用的需求。

此外，热压复合工艺技术还具有高效性和可持续性，能够实现批量生产和资源利用。

总之，热压复合工艺技术是一种重要的材料复合工艺，它通过热压的方式将两种或多种材料复合成新的材料。

该技术具有广泛的应用领域和多种优点，对于提高材料的性能和开发新材料具有重要的意义。

复合材料工艺详解复合材料工艺详解——热固与热塑树脂热固性树脂成型工艺手糊成型工艺（手糊类）手糊成型：用纤维增强材料和树脂胶液在模具上铺覆成型，室温（或加热）、无压（或低压）条件下固化，脱模制成品的工艺方法。

1.原料：①树脂：不饱和聚酯树脂，环氧树脂；②纤维增强材料：玻纤制品（无捻粗纱、短切纤维毡、无捻粗纱布、玻纤细布、单向织物），碳纤维，Kevlar纤维；③辅助材料：稀释剂，填料，色料。

2.工艺过程：2.1 原材料准备2.1.1胶液准备胶液的工艺性主要指胶液粘度和凝胶时间。

①手糊成型的胶液粘度控制在0.2Pa·s～0.8Pa·s之间为宜。

环氧树脂可加入5%～15%（质量比）的邻苯二甲酸二丁酯或环氧丙烷丁基醚等稀释剂进行调控。

②凝胶时间：在一定温度条件下，树脂中加入定量的引发剂、促进剂或固化剂，从粘流态到失去流动性，变成软胶状态的凝胶所需的时间。

手糊作业前必须做凝胶试验。

但是胶液的凝胶时间不等于制品的凝胶时间，制品的凝胶时间不仅与引发剂、促进剂或固化剂有关，还与胶液体积、环境温度与湿度、制品厚度与表面积大小、交联剂蒸发损失、胶液中杂质的混入、填料加入量等有关。

2.1.2增强材料的准备手糊成型所适用增强材料主要是布和毡。

需要注意布的排向，同一铺层的拼接，布的剪裁。

2.1.3胶衣糊准备胶衣树脂的性能指标：外观：颜色均匀，无杂质，粘稠状流体；酸值：10mgKOH/g～15mgKOH/g（树脂）；凝胶时间：10min～15min；触变指数：5.5～6.5；贮存时间：25℃ 6个月2.1.4手糊制品厚度与层数计算①手糊制品厚度t:制品（铺层）的厚度；m ：材料质量，Kg/m 2；k ：厚度常数，mm/(Kg·m -2)材料厚度常数k 表材料性能玻璃纤维 E 型 S 型 C 型聚酯树脂环氧树脂填料-碳酸钙密度（Kg/m 3）2.56；2.49；2.45 1.1；1.2；1.3；1.4 1.1；1.3 2.3；2.5；2.9 k[mm/(Kg·m -2)] 0.391；0.402；0.408 0.909；0.837；0.769；0.714 0.909；0.769 0.435；0.400；0.345②铺层层数计算A ：手糊制品总厚度，mm ；m f ：增强纤维单位面积质量，Kg/m 2；kf ：增强纤维的厚度常数，mm/(Kg·m -2)；kr ：树脂基体的厚度常数，mm/(Kg·m -2)；c ：树脂与增强材料的质量比；n ：增强材料铺层层数。
