复合材料成型工艺是复合材料工业的发展基础和条件。

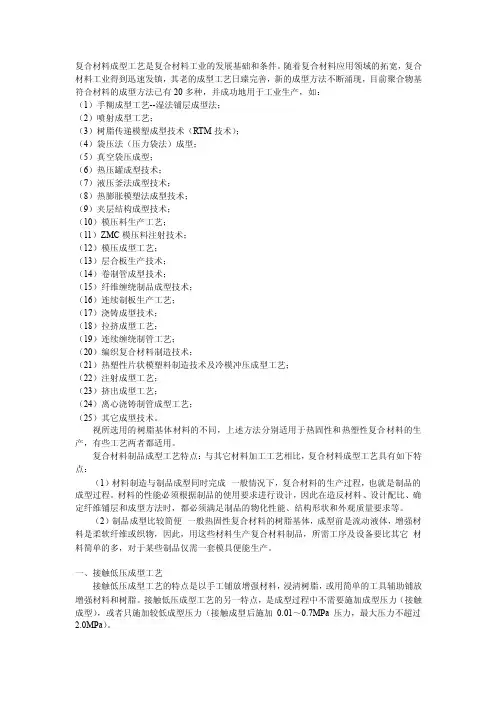

随着复合材料应用领域的拓宽，复合材料工业得到迅速发镇，其老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基符合材料的成型方法已有20多种，并成功地用于工业生产，如：（1）手糊成型工艺--湿法铺层成型法；（2）喷射成型工艺；（3）树脂传递模塑成型技术（RTM技术）；（4）袋压法（压力袋法）成型；（5）真空袋压成型；（6）热压罐成型技术；（7）液压釜法成型技术；（8）热膨胀模塑法成型技术；（9）夹层结构成型技术；（10）模压料生产工艺；（11）ZMC模压料注射技术；（12）模压成型工艺；（13）层合板生产技术；（14）卷制管成型技术；（15）纤维缠绕制品成型技术；（16）连续制板生产工艺；（17）浇铸成型技术；（18）拉挤成型工艺；（19）连续缠绕制管工艺；（20）编织复合材料制造技术；（21）热塑性片状模塑料制造技术及冷模冲压成型工艺；（22）注射成型工艺；（23）挤出成型工艺；（24）离心浇铸制管成型工艺；（25）其它成型技术。

视所选用的树脂基体材料的不同，上述方法分别适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。

复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点：（1）材料制造与制品成型同时完成一般情况下，复合材料的生产过程，也就是制品的成型过程。

材料的性能必须根据制品的使用要求进行设计，因此在造反材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。

（2）制品成型比较简便一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此，用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅需一套模具便能生产。

一、接触低压成型工艺接触低压成型工艺的特点是以手工铺放增强材料，浸清树脂，或用简单的工具辅助铺放增强材料和树脂。

接触低压成型工艺的另一特点，是成型过程中不需要施加成型压力（接触成型），或者只施加较低成型压力（接触成型后施加0.01～0.7MPa压力，最大压力不超过2.0MPa）。

复合材料的成型工艺图1：热固性复合材料最基本的制备方法是手糊，通常包括将干层或半固化片层用手铺设到模具上，形成一个积层。

图中展示的是自由宇航公司的技术员（佛罗里达州墨尔本）正在通过手糊工艺加工一个碳/环氧预浸料，将用于制造通用航空飞机部件。

资料来源：自由宇航公司在复合材料的加工成型过程中会使用一系列模具，用来给未成形的树脂及其纤维增强材料提供一个成型的平台。

手糊（hand layup）成型是热固性复合材料最基本的制备方法，即通过人工将干层或半固化片层铺设到模具上，形成一个积层。

铺层方式分为两种：一种称为干法铺层，是先铺层后将树脂浸润（例如，通过树脂渗透方式）到干铺层上的方式，另一种方式是湿法铺层，即先浸润树脂后铺层的顺序。

现在普遍使用的固化方式可以分为以下几种：最基本的是室温固化。

不过，如果提高固化温度的话，固化进程也会相应加快。

比如通过烤箱固化，或使用真空袋（vacuum ba g）通过高压釜固化。

如果采用高压釜固化的话，真空袋内通常会包含透气膜，被放置在经手糊的半成型制品上，再连接到高压釜上，等最终固化完成后再将真空袋撤去。

在固化过程中，真空袋的作用是将产品密封在模具和真空袋之间，通过抽真空对产品均匀加压，将产品中汇总的气体排出，从而使产品更加密实、力学性能更好。

图2：热压釜独有的高温和高压条件使其成为完成热固性树脂零部件的固化的重要工具。

控制软件的改进则能够帮助经营者提高35-40%的生产量。

同时，一些新的树脂配方正在开发当中，将通过低压固化处理。

图中是Helicomb国际公司（俄克拉荷马州塔尔萨）的一名操作人员正在使用高压釜进行固化处理。

来源：Helicomb国际公司许多高性能热固性零件都需要在高热高压的条件下完成固化。

但是高压釜（Autocl aves）的设备成本和操作成本都较昂贵。

采购高压釜设备的制造商通常会一次性固化一定数量的部件。

对于高压釜的温度，压力，真空和惰性气体（inert atmosphere）等一系列参数，计算机系统能帮助实现远程甚至无人监控和检测，并最大限度地提高该技术的利用效率。

复合材料成型工艺模压成型工艺模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。

它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。

模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。

模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。

随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。

模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。

该方法简便易行，用途广泛。

根据具体操作上的不同，有预混料模压和预浸料模压法。

②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。

③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。

④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。

⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。

⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。

⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。
