程序控制与热工保护程序控制的主要作用是根据预先规定的顺序和条件，使生产过程中的设备自动依次进行一系列操作，也被称为顺序控制和开关控制，是一种开关量控制技术。
热工保护的作用是当机组在启动和运行过程中发生了危急设备安全的危险工况时，使其能自动采取保护或联锁措施，防止事故扩大，从而保证机组设备的安全。
联锁是一种处理事故的控制方式，是属于保护范畴的控制功能，因此热工保护系统有时也叫连锁保护系统，它也是处理热力过程中开关量信号的控制技术。
第一节名词解释1．操作条件：转换条件之一为第一步活动之前所应具备的各种先决条件，当操作条件满足，就允许施控系统发出操作命令。
2．联锁条件：在被控对象的控制电路中可以接入联锁条件，它是使被控对象进行操作的条件，当联锁出现时，应立即操作被控对象。
3．闭锁条件：在被控对象的控制电路中也可以接入闭锁条件，它是不允许被控对象进行操作的条件，当闭锁条件存在时，禁止操作被控对象。
4．联动控制：它根据被控对象之间的简单逻辑关系，利用联锁条件和闭锁条件将被控对象的控制电路按要求互相联系在一起，以形成特定的逻辑关系，从而实现自动操作。
第二节设备一个完整的程序控制系统是将测量得到的开关量信号或将模拟量信号转换来的开关量信号输入到施控系统，施控系统按照生产过程操作规律所规定的逻辑关系，对这些信号进行综合与判断，然后输出开关量信号控制被控系统工作，完成生产过程所要求的控制操作。
一、开关量发送器开关量发送器主要有：行程开关、压力开关、差压开关、液位开关、温度开关等。
1、微动开关微动开关是利用微小的位移量完成开关触点的切换的，这种开关在行程开关中经常使用。
其工作原理示意图如下：微动开关就是靠加力片和弹簧片之间力的转换来完成位移量转换的，它与凸轮、杠杆等传动机构配合就能组成各种不同的开关。
2、行程开关行程开关采用直接接触的方法测量机械运动部件的极限位置，获得行程信息，并发出开关量信号。
一般的行程开关它有动静两个触点，动触点安装在机械的活动部件上，静触点安装在机械的不动件上。

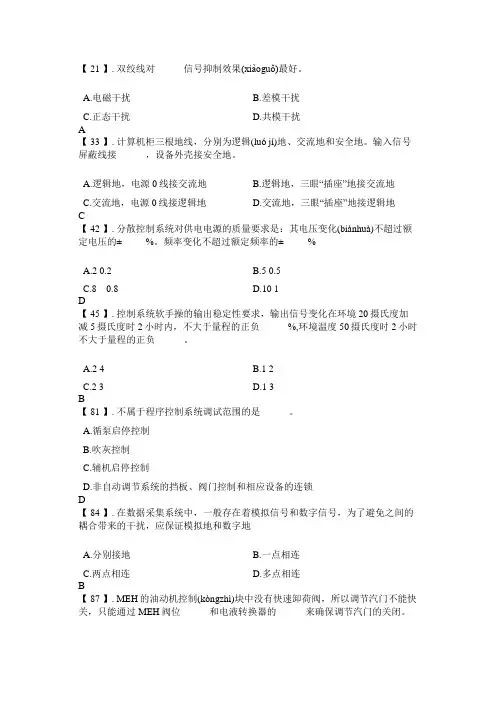

【 21 】. 双绞线对______信号抑制效果(xiàoguǒ)最好。
A.电磁干扰B.差模干扰C.正态干扰D.共模干扰A【 33 】. 计算机柜三根地线，分别为逻辑(luó jí)地、交流地和安全地。
输入信号屏蔽线接______，设备外壳接安全地。
A.逻辑地，电源0线接交流地B.逻辑地，三眼“插座”地接交流地C.交流地，电源0线接逻辑地D.交流地，三眼“插座”地接逻辑地C【 42 】. 分散控制系统对供电电源的质量要求是：其电压变化(biànhuà)不超过额定电压的±_____%。
频率变化不超过额定频率的±_____%A.2 0.2B.5 0.5C.80.8D.10 1D【 45 】. 控制系统软手操的输出稳定性要求，输出信号变化在环境20摄氏度加减5摄氏度时2小时内，不大于量程的正负______%,环境温度50摄氏度时2小时不大于量程的正负______。
A.2 4B.1 2C.2 3D.1 3B【 81 】. 不属于程序控制系统调试范围的是______。
A.循泵启停控制B.吹灰控制C.辅机启停控制D.非自动调节系统的挡板、阀门控制和相应设备的连锁D【 84 】. 在数据采集系统中，一般存在着模拟信号和数字信号，为了避免之间的耦合带来的干扰，应保证模拟地和数字地______A.分别接地B.一点相连C.两点相连D.多点相连B【 87 】. MEH的油动机控制(kòngzhì)块中没有快速卸荷阀，所以调节汽门不能快关，只能通过MEH阀位______和电液转换器的______来确保调节汽门的关闭。
A.反馈信号指令信号B.指令信号反馈偏置C.机械零位反馈信号D.电气零位控制信号B【 89 】. 旁路(pánɡ lù)系统调节式执行机构中，安装在集成块上的截止阀的作用，是关闭它并同时使闭锁阀处于闭锁位置，用于在线更换______，此时仍可以利用三位四通电磁换向阀进行手动遥控，改变旁路阀开度。
热工培训教材————————————————————————————————作者: ————————————————————————————————日期:第一部分 热工测量及仪表测量时人类认识事物本质不可缺少的手段，通过测量和试验，人们可以对事物进行定量，发现事物的规律。
测量技术主要包括测量原理、测量方法和测量工具三个方面。
热工测量是测量技术中的一种,是指在热工过程中对各种热工参数，如温度、压力、流量、液位、物位及位移等的测量。
用来测量热工参数的工具称为热工仪表,它的种类繁多,结构不同,但从本质来看，任何仪表都包含以下三个必要的部分，如图(1）感受件（也叫一次仪表)，它直接与被测对象相联系，感受被测参数的变化,随着被测参数变化而向外界发出一个相应的信号，此信号与被测对象之间是一个单值函数关系。
（２)显示件(也叫二次仪表）,它接收感受件的信号，处理后向观察者反映被测参数在数量上的变化,现在常用的有模拟显示、数字显示和屏幕显示方式。
(３）连接件(也叫中间件），它是将感受件发出的信号，根据显示件的要求传送给显示件进行显示,大致分为两种形式，一种是单纯的起传递作用,另一种是要把感受件发出的信号进行转换后送给显示件。
无论哪一种连接件在感受件与显示件之间传递信号、放大信号、转换信号都要求信号不失真,失真测量出的数值不准确。
在火力发电厂中，热工测量是运行人员的耳目，通过热工测量可以及时反映热工设备的运行工况,为运行人员提供操作依据,为热工自动控制准确地、及时地提供信号,保证热力设备安全、经济运行，实现自动控制，节省人力、物力。
第一章 温度测量及仪表温度是一个重要的物理量，它是国际单位制中七个重要的物理量之一，也是工业生产的主要工艺参数,在火力发电厂中，运行人员掌握机组各部分在运行中的温度参数，检修维护人员必须做好量值传递保证在线温度测量的准确性,才能保证机的安全和经济运行。
连接件 显示仪表感受件 被测量第一节温度计一、名词解释(1)温度：温度是衡量物体冷热程度的物理量。
目录一、校验1、建标 22、复查 33、项目工地热工标准室各项工作 44、测量技术的一些基本知识7二、热工常规仪表和设备的调试1、热电偶92、热电阻133、压力变送器144、流量测量元件和变送器165、液位差压变送器186、开关207、阀门执行器22三、DCS1、DCS系统构成272、DCS系统的基本操作28四、分步试运1、试运顺序302、分系统调试工作30五、总启动1、竣工资料332、总启动值班33一、校验为保证检验、试验和测量满足工程的需求，公司已取得了企业二级计量单位的资质，并通过省质量技术监督局的认可，进行了计量保证确认合格的认证并获证书。
公司现有计量标准共18套，其中电测5套、热工10套、长度3套，均按JJF1033-2001《计量标准考核规范》（新规范JJF1033-2008已于2008年9月1日起实施）执行，进行周期送检，建立相应的标准技术档案与管理制度。
检测中心是公司主管计量管理工作的主管部门，公司施工处、分公司、相关部室负责自己内部的计量管理工作，并积极配合计量主管部门做好公司或项目工地的计量管理工作。
1、建标公司热工计量室的上级溯源单位为山东省质量技术监督局（或山东省电力科学研究院）。
热工计量室按照《计量标准考核规范》的要求和规定程序，经申请上级溯源单位考核，建立了十套计量标准，并颁发《计量标准考核证书》（有效期四年），分别为（见表1－1）：表1－1 热工十套计量标准②工作用廉金属热电偶“工业Ⅱ级”指允差为“±2.5℃或±0.75℅t”。
2、复查计量标准必须每四年一次申请复查考核，在《计量标准考核证书》有效期届满前六个月向主持考核的质量技术监督部门（山东省质量技术监督局或山东省电力科学研究院）申请计量标准复查考核，并向主持考核的质量技术监督部门提供以下资料：1）《计量标准考核（复查）申请书》原件和电子版各一份；2）《计量标准考核证书》原件一份；3）《计量标准技术报告》原件一份；4）《计量标准考核证书》有效期内计量标准器及主要配套设备的连续、有效的检定或校准证书复印件一套；5）随机抽取该计量标准近期开展检定或校准工作的原始记录及相应的检定或校准证书复印件两套；6）《计量标准考核证书》有效期内连续的《计量标准重复性试验记录》复印件一套；7）《计量标准考核证书》有效期内连续的《计量标准稳定性考核记录》复印件一套；8）检定或校准人员资格证明复印件一套；9）计量标准更换申报表（如果适用）复印件一份；10）计量标准封存（或撤销）申报表（如果适用）复印件一份；11）可以证明计量标准具有相应测量能力的其他技术资料。
主持考核部门审核资料合格后发受理决定书，然后组织与实施计量标准的考核、审批，考核合格、审批结束后下达准予行政许可决定书，并颁发新的《计量标准考核证书》。
3、项目工地热工标准室各项工作3.1 人员配备每个项目工地热工标准室应配备至少两名检定员，检定员必须持有省级及以上计量法定机构颁发的《计量检定员证》，并且《计量检定员证》中规定的“专业项目”必须包含该检定员将要开展的检定项目。
检定员要熟悉并熟练运用JJF 1033-2008《计量标准考核规范》、各检定项目所归属的《计量检定规程》（见表1－2），并认真学习公司《计量管理手册》、《计量管理程序》和施工处07年下发的《热工计量管理办法》。
表1－2热工校验参考检定规程3.2 计量器具管理项目工地计量器具的配置应能满足施工中常规热工仪表的校验工作。
由于条件所限，工地标准室不能校验的仪表设备应及时送总部计量室校验或送临近的计量法定机构校验。
所有标准计量器具应具有上级计量法定机构颁发的有效期内的《检定证书》；并且标准计量器具应满足校验项目的精度、量程等要求。
例如：校验弹簧管式压力表和真空表时，标准器的允许误差绝对值应不大于被检压力表允许误差绝对值的1/4。
即校验精度等级为1.6级（允许误差为±1％）的压力表，则必须要用精度等为级0.25级以上的标准压力表，且标准表的量程要大于被检表量程，但标准表的量程不能过大，以免达不到精度要求。
各工地施工处应设专人负责管理计量器具，管理员应建立统一标准计量器具台帐（格式见《热工计量管理办法》），台帐一式三份, 施工处总部、热工计量室和各项目工地施工处各执一份。
标准计量器具的使用人员工必须持有计量检定员证，各项目工地施工处负责本部门标准计量器具的使用、保管、维护及搬迁,避免标准计量器具丢失、损坏。
各工地标准计量器具应按周期进行检定，由总部计量室提前通知各工地，工地应将送检的标准计量器具清理干净，连同送检台帐（格式见《热工计量管理办法》）一并送总部计量室，由计量室根据台帐登记送检。
如现工地工程结束，标准计量器具应由总部施工处批准调拨到下一工地，应由原工地把需要调拨的标准计量器具和《检定证书》一并调拨，并将有经手人签字的调拨单（格式见《热工计量管理办法》）传总部计量室签字后方可调拨，调拨单一式四份，调出、调入工地、总部计量室和总部施工处各一份。
调入工地在收到调进的标准计量器具后，应根据调出工地的调拨单逐一确认并建立新工地台帐，然后将新台帐传总部计量室，以便统一管理。
标准计量器具因暂时不用不需要送检时，可由工地填写《计量器具封存申请表》（格式见《热工计量管理办法》），经工地计量主管部门批准后，封存保管。
若因损坏或检定不合格达到报废条件者，可由使用工地填写《计量器具报废申请表》（格式见《热工计量管理办法》），经工地计量主管部门批准后报废。
管理人员及时更新计量台帐并和报废清单一并传至热工计量室进行登记备案。
3.3 文件管理总部计量室应按照《计量标准考核规范》规定，每项计量标准建立一个文件集，妥善保管。
工地标准室受现场条件所限，无法按照规范取得所有文件，但至少应具备并保管好以下文件：1)工地标准室开展检定项目的《计量标准考核证书》（若无原件，可酌情复印总部计量室证书）；2)标准室开展检定项目所归属的《计量检定规程》；3)检定人员的《计量检定员证》；4)标准计量器具的《检定证书》；5)标准室计量器具台账；6)计量器具及主要配套设备的出厂证书及说明书；7)标准室六项管理制度；8)开展校验工作的原始记录及相应的校验报告副本（或电子版）。
以上每个工地标准室文件应保管至少一个被检表的检定周期以上。
3.4 仪表校验施工首先，标准室房间的选立应符合规范要求的供电、照明、噪音、温度、湿度、洁净度、振动、电磁干扰、辐射等要求，并对温度、湿度等参数进行检测和记录。
不同项目的检定装置要做到互不干扰。
二级库：为预防热工仪表设备安装前损坏、丢失，并方便校验工作开展，应建立热工仪表设备二级库，并严格执行出、入库单登记制度。
所有热工常规测量仪表（包括：温度表、压力表、热电阻、热电偶、温度变送器、压力变送器、差压变送器、温度开关、压力开关、差压开关等）和精密、易损仪表设备（包括：硅表、钠表、PH计、导电率、液位计、TSI探头、计算机等）都要纳入二级库管理。
定值：仪表校验定值应严格按照建设单位书面下发的《定值清册》执行。
定值清册下发后，应组织有经验的调试技术员、检定员进行会审，发现清册中定值有明显错误、与厂家资料不符、模糊不清或因仪表高度静压需要迁移定值等项，须发工程联系单，报监理单位、建设单位重新确认定值。
热工仪表设备校验开工前应编写《单体调试作业指导书》，并报审存档。
管理人员、施工人员、机械设备、施工图、文件资料、材料设备等条件满足后，编写《单位工程开工报审表》、《单位工程开工申请报告》，报监理单位、建设单位审批，审批合格后，方可开工。
仪表校验施工方法应按照各项《计量检定规程》执行，检验过程中应注意以下内容：1）标准计量器具应具有上级计量法定机构颁发的有效期内的《检定证书》；2）标准计量器具无损伤，应满足校验项目的精度、量程等要求；3）计量器具应严格按照说明书规定方法操作，防止不恰当的操作造成设备损坏；4）计量器具应定期清理、维护，使设备始终处于良好的工作状态；5）维护好标准室卫生，保持标准室温湿度达到校验要求；6）校验过程中做好原始数据记录，并至少保管一个仪表检定周期以上；7）仪表校验合格贴“校验合格”标签，标签内容至少应包括：仪表名称/编号、量程/定值、校验人员、校验时间。
8）仪表校验结束及时填写“校验报告”，报告应填写整齐、规范，报告内容格式应符合《计量检定规程》要求，报告至少保管一个仪表检定周期以上；9）仪表校验不合格，应首先进行修复、调整，修调后仍不合格的，应填写《校验结果通知书》，并及时通知建设单位更换；10）调试过程中修改定值，应由提出人填写“定值修改申请单”并进行相应的审批、签字程序，检定员按审批合格后的定值进行重新校验。
4、测量技术的一些基本知识4.1 仪表的误差绝对误差：绝对误差＝M－μ仪表的指示值与其真值之差。
相对误差：相对误差＝（M－μ）/μ×100%。
通常用相对误差表示其测量误差的大小，有正负误差之分。
例如：设测得某处压力为1000kPa，而此处的真实压力为997.5kPa，则其绝对误差为－2.5kPa（偏低2.5kPa），而相对误差为－0.25%；设测得其压力为1005kPa，则其绝对误差为5 kPa（偏高5 kPa），而相对误差为0.5%；若测得其压力为1015℃，则其绝对误差为15℃（偏高15℃），而相对误差为1.5%。
一般被测物的真实值是不知道的，是用标准仪表测得的值代替真实值。
4.2 仪表的精度（准确度）以仪表量程范围的百分值表示的仪表误差称为仪表误差的折合值（也就是仪表的精度）。
仪表误差的折合值＝±仪表量程范围内指示值的最大绝对误差/（标尺上限值－标尺下限值）×100%。
仪表指示误差越小，其精度则越高，一般用±%来表示。
有些分析仪表不用这种方式表示精度，而用实际指示值的最小刻度表示，例如：PH计的最小刻度是0.1PH，它就说最小误差是0.1PH。
一般仪表的精度是与其测量量程是分不开的，相同的误差，量程越小，显示的精度越低；量程越大，显示的精度越高。
例如：一个压力变送器，仪表的测量量程是0～100kPa，其检测精度是0.5级，则在滿量程范围内，其误差都不能超过0.5kPa；而仪表的测量量程若是0～1000kPa，其检测精度还是0.5级，则在滿量程范围内，就表示其误差不能超过5kPa。
二、热工常规仪表和设备的调试每一台热工仪表和设备都是为机组的安全、稳定和经济运行服务，由于其所属的系统不同、安装位置不同，在系统中起着监视、报警、保护和执行等不同的作用，因此，每台热工仪表设备的特性和调试要求也不尽相同。
我们热工调试就是要根据仪表设备的系统属性、安装位置和不同作用对其进行调整，使其达到最佳工作状态，以确保机组安全稳定经济运行。
