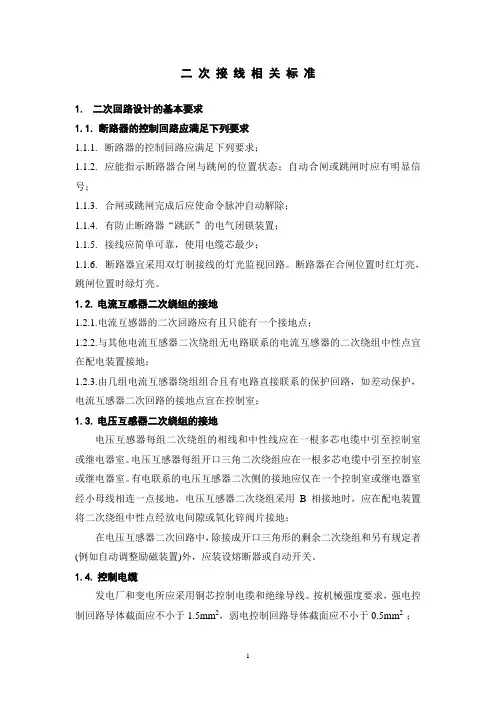

二次回路接线标准工艺(标准编号：0102040104)

15、接地1）控制电缆的屏蔽层两端应可靠接地。

2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。

3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室的等电位接地网。

二次设备室的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。

4）屏（柜）下部设有截面不小于 100mm2的专用铜排。

屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与二次设备室的等电位接地网连接。

5）微机型继电保护装置屏（柜）的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。

16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。

2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。

3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。

4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。

5注意事项1)本站站通讯网线由许继电气股份提供，通讯网线的敷设由施工单位完成，许继电气股份技术人员完成通信网线接入。

2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱防跳，压力闭锁由断路器机构箱实现。

3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。

4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。

5)本期工程所用互感器极性均须由安装调试单位试验决定。

6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。

6 标准工艺应用说明二次设备安装按《国家电网公司输变电工程标准工艺（三）工艺标准库》（2011年版）执行，各项目/工艺具体容如下：6.1屏、柜安装（工艺编号：010*******）（1）工艺标准1）基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm。

二次接线工艺要求二次回路接线图一般有三种形式，即：原理接线图、展开接线图和安装接线图。

安装接线图包括屏面布置图、屏背面接线图和端子排图等三个部分。

电缆联系图与电缆清册也可视为安装接线图的一部分。

屏背面接线图中，对各设备和端子排一般都增加了一种采用相对标号法进行的编号，用于说明这些设备相互连接的关系。

圆中横线上方的分子表示安装单元，其分母表示设备名称。

而图中方块表示设备的形式和位置，方块内的小圆中的数字是引出接线柱的编号。

一、盘内配线的一般要求1、盘内配线，除设计图纸另有要求外，一般均选用1.5mm2单根（如系多股软线，可为1.0mm2）铜芯塑料线或腊克线；当导线的一端被连接到一个可动的部分时，应使用多股软线（截面为2.5-4mm2）。

同一盘内的导线的颜色应尽量一致（如以颜色区分回路或电压时，另作别论）。

2、盘内各电器之间一般不经过接线端子而用导线直接连接，同时绝缘导线本身不应有接头。

当需要随时接入试验仪表仪器时，则应经过试验型端子连接。

3、盘内各电器与盘外设备的连接必须通过端子排。

端子排与盘面电器的连接线一般由端子排的里侧（端子排竖放时）或上侧（端子排横放时）引出；端子排与盘外设备、盘后附件、小母线等的连接线（或引出线）一般由端子排的外侧（端子排竖放时）或下侧（端子排横装时）引出。

4、盘内同一走向的导线都要排成线束，应统一下料，一次排成，切勿逐根增添，以保持走线整齐美观。

配线的走向应力求简洁明显，又必须保持横平竖直，尽量减少交叉连接。

下料前要将线束敷设路径设计好，并在盘后盘后添设固定线束卡子用的铁件等。

实践证明，线束过细或单线布置，是不易做到整齐的。

5、盘上同一排电器的连接线都应汇集到同一水平线束上，然后转变成垂直线束，再与下一排电器连接线所汇集的水平线束相汇集，又成为一个较粗的垂直线束，以此类推，构成了盘内的集中布线。

当总线束走至端子排区域时，又按上述相反次序逐步分散至各排端子排上。

6、每一个连接端子一般只连接两根导线，即上下侧（或里外侧）各一根。

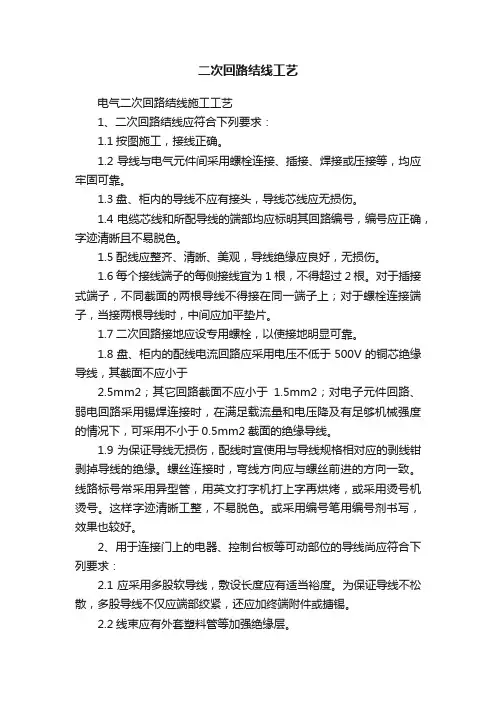

二次回路结线工艺电气二次回路结线施工工艺1、二次回路结线应符合下列要求：1.1按图施工，接线正确。

1.2导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。

1.3盘、柜内的导线不应有接头，导线芯线应无损伤。

1.4电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。

1.5配线应整齐、清晰、美观，导线绝缘应良好，无损伤。

1.6每个接线端子的每侧接线宜为1根，不得超过2根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。

1.7二次回路接地应设专用螺栓，以使接地明显可靠。

1.8盘、柜内的配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线。

1.9为保证导线无损伤，配线时宜使用与导线规格相对应的剥线钳剥掉导线的绝缘。

螺丝连接时，弯线方向应与螺丝前进的方向一致。

线路标号常采用异型管，用英文打字机打上字再烘烤，或采用烫号机烫号。

这样字迹清晰工整，不易脱色。

或采用编号笔用编号剂书写，效果也较好。

2、用于连接门上的电器、控制台板等可动部位的导线尚应符合下列要求：2.1应采用多股软导线，敷设长度应有适当裕度。

为保证导线不松散，多股导线不仅应端部绞紧，还应加终端附件或搪锡。

2.2线束应有外套塑料管等加强绝缘层。

2.3与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股。

2.4在可动部位两端应用卡子固定。

3、引入盘、柜内的电缆及其芯线应符合下列要求：3.1引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

3.2铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。

3.3使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。

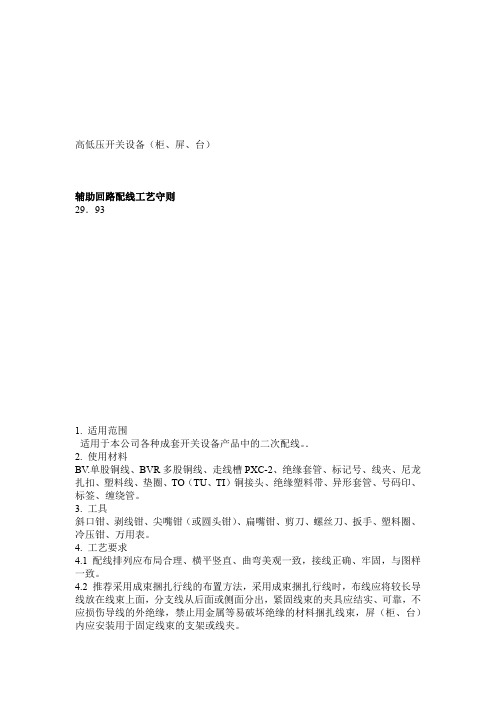

高低压开关设备（柜、屏、台）辅助回路配线工艺守则29．931.适用范围适用于本公司各种成套开关设备产品中的二次配线。

．2.使用材料BV.单股铜线、BVR多股铜线、走线槽PXC-2、绝缘套管、标记号、线夹、尼龙扎扣、塑料线、垫圈、TO（TU、TI）铜接头、绝缘塑料带、异形套管、号码印、标签、缠绕管。

3.工具斜口钳、剥线钳、尖嘴钳（或圆头钳）、扁嘴钳、剪刀、螺丝刀、扳手、塑料圈、冷压钳、万用表。

4.工艺要求4.1 配线排列应布局合理、横平竖直、曲弯美观一致，接线正确、牢固，与图样一致。

4.2 推荐采用成束捆扎行线的布置方法，采用成束捆扎行线时，布线应将较长导线放在线束上面，分支线从后面或侧面分出，紧固线束的夹具应结实、可靠，不应损伤导线的外绝缘，禁止用金属等易破坏绝缘的材料捆扎线束，屏（柜、台）内应安装用于固定线束的支架或线夹。

4.3 行线槽布线时，行线槽的配置应合理。

固定可靠，线槽盖启闭性好，颜色应保持一致。

4.4 在装有电子器件的控制装置中，交流电流线及高电平（110V以上）控制回路线应与低电平（110V以下），控制回路线分开走线，对于易受干扰的连接线，应采取有效的抗干扰措施，如DXN9系列户内高压带电显示装置，显示器的布线应单独敷设，不能与其它．．．．．．．．．．．．．．．．回路混合；强制闭锁装置的~220V、b、c三个输入线分开敷设，防止可能由电源线要与a．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．此引起的干扰影响显示器正常工作。

．．．．．．．．．．．．．．．4.5 连接元器件端子或端子排的多股线，应采用冷压接端头，冷压连接要求牢靠，接触良好，高压产品的二次配线在冷压的基础上还必须热敷（焊锡）。

4.6 连接器件端子或端子排的导线，在接线端处应加识别标记，如：A411、B411等。

导线标记用以识别电路中的导线，字迹排列应便于阅读且满足29.96《标号头和符号牌加工固定工艺守则》规定要求。

二次屏（柜）及二次回路接线工艺标准一、概述1、本标准工艺适合500kV及以下电压等级的变电站内所有的屏柜、户外端子箱的二次回路接线施工；2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。

二、施工工序流程图1、准备工作（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致；（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。

②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定：成列盘顶部＜5相邻两盘边＜1盘面偏差成列盘面＜5盘间接缝＜2③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。

端子箱安装应牢固，封闭良好，并应能防潮、防尘。

安装的位置应便于检查，应排列整齐。

④盘、柜、台、箱的接地牢固良好。

⑤盘柜的漆层应完整，无损伤。

3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观；4、开电缆（1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色；5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。

引言概述：在电气工程中，二次回路的配线方式和工艺要求对于有效保护和稳定的电流传输至关重要。

本文将详细探讨五种常见的二次回路配线方式以及在实际操作中的工艺要求，以帮助读者更好地了解和应用二次回路的配线方式。

正文内容：一、串联式配线方式1.串联配线方式的原理及特点2.串联配线方式的应用场景3.串联配线方式的具体步骤4.串联配线方式的优缺点分析5.串联配线方式的工艺要求二、并联式配线方式1.并联配线方式的原理及特点2.并联配线方式的应用场景3.并联配线方式的具体步骤4.并联配线方式的优缺点分析5.并联配线方式的工艺要求三、星形接线方式1.星形接线方式的原理及特点2.星形接线方式的应用场景3.星形接线方式的具体步骤4.星形接线方式的优缺点分析5.星形接线方式的工艺要求四、三角形接线方式1.三角形接线方式的原理及特点2.三角形接线方式的应用场景3.三角形接线方式的具体步骤4.三角形接线方式的优缺点分析5.三角形接线方式的工艺要求五、混合配线方式1.混合配线方式的原理及特点2.混合配线方式的应用场景3.混合配线方式的具体步骤4.混合配线方式的优缺点分析5.混合配线方式的工艺要求总结：本文详细介绍了五种常见的二次回路配线方式，包括串联式配线方式、并联式配线方式、星形接线方式、三角形接线方式和混合配线方式。

每种方式都阐述了其原理、特点、应用场景、具体步骤、优缺点分析以及工艺要求。

通过了解和应用这些配线方式，并严格遵守相应的工艺要求，能够确保二次回路的安全稳定运行，提高电气系统的可靠性和效率。

二次回路接线标准工艺（标准编号：010*******）1、二次回路接线工艺标准：（1）屏柜内配线电流回路应采用电压不低于500V 的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于 1.5mm2。

（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。

塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。

（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。

（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。

芯线绑扎扎带头间距统一、美观。

（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。

（6）二次回路接地端应接至专用接地铜排。

（7）直线型接线方式应保证直线段水平，间距一致；S 形接线方式应保证S 弯弧度一致。

（8）芯线号码管长度一致，字体向外。

（9）电缆挂牌固定牢固，悬挂整齐。

2、二次回路接线施工要点：（1）核对电缆型号必须符合设计。

电缆剥除时不得损伤电缆芯线。

（2）电缆号牌、芯线和所配导线的端部的回路编号应正确，字迹清晰且不易褪色。

（3）芯线接线应准确、连接可靠，绝缘符合要求，盘柜内导线不应有接头，导线与电气元件间连接牢固可靠。

（4）宜先进行二次配线，后进行接线。

每个接线端子每侧接线宜为 1 根，不得超过 2 根。

对于插接式端子，不同截面的两根导线不得接在同一端子上；插入的电缆芯剥线长度适中，铜芯不外露。

对于螺栓连接端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小与螺栓的大小相符，不宜过大，当接两根导线时，中间应加平垫片。

（5）引入屏柜、箱内的铠装电缆应将钢带切断，切断处的端部应扎紧，钢带应在端子箱一点接地，至保护室的控制电缆屏蔽层在始末两端分别接地，其余短电缆屏蔽层一端接地。
