三菱fx2n编程及应用三菱FX2N编程及应用介绍三菱FX2N是一款由三菱电机公司推出的可编程逻辑控制器（PLC）。
它在自动化控制领域广泛应用，具有强大的功能和稳定的性能。
本文将重点介绍三菱FX2N的编程及应用相关内容。
一、FX2N编程概述FX2N采用ladder diagram（梯形图）编程语言，这是一种类似于电气接线图的图形化编程方式。
它使得程序编写者能够直观地描述控制逻辑，并通过连接不同的逻辑元件来实现控制功能。
1.1 基本指令集FX2N提供了丰富的指令集，可以满足不同的应用需求。
基本指令包括：逻辑指令、计数/定时器指令、运算指令、移位指令等。
根据具体的控制需求，程序员可以选择合适的指令组合来实现控制逻辑。
1.2 编程软件三菱提供了FX-PCS/WIN软件，用于FX系列PLC的编程。
该软件界面简洁，易于使用，并提供了丰富的功能模块，如在线监控、调试等。
程序员可以在软件中进行图形化编程，然后通过串口或以太网与FX2N进行通讯。
1.3 编程步骤编写FX2N程序的一般步骤如下：（1）确定控制需求：根据实际应用需求，确定需要实现的控制功能。
（2）设计程序架构：根据控制需求，设计程序的结构和逻辑。
（3）编写程序代码：使用FX-PCS/WIN软件进行编程，按照程序架构，通过拖拽和连接不同的指令元件来完成编程。
（4）上传程序：将编写好的程序上传到FX2N，可通过串口或以太网与PLC进行通讯。
（5）设置PLC参数：根据实际应用需求，设置PLC的输入输出口、定时器、计数器等参数。
（6）在线调试：通过FX-PCS/WIN软件对PLC程序进行在线监控和调试，确保程序的正确性和稳定性。
二、FX2N应用实例FX2N作为一种功能强大的PLC，广泛应用于各种自动化控制系统中。
以下是几个FX2N应用实例的介绍：2.1 自动化生产线控制FX2N可以用于控制自动化生产线上的各个设备，如机床、输送带、机械手等。
通过编写合适的控制程序，可以实现生产线上设备之间的协调运行，提高生产效率和质量。

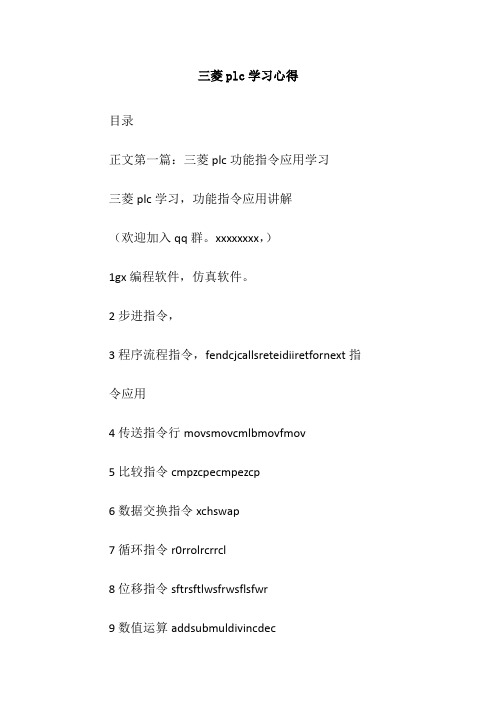

三菱plc学习心得目录正文第一篇：三菱plc功能指令应用学习三菱plc学习，功能指令应用讲解（欢迎加入qq群。
xxxxxxxx，）1gx编程软件，仿真软件。
2步进指令，3程序流程指令，fendcjcallsreteidiiretfornext指令应用4传送指令行movsmovcmlbmovfmov5比较指令cmpzcpecmpezcp6数据交换指令xchswap7循环指令r0rrolrcrrcl8位移指令sftrsftlwsfrwsflsfwr9数值运算addsubmuldivincdecxx码制转换xx位1处理xx信号报警xx外部设备指令xx高速处理指令xx脉冲指令xx定位指令xx变频器通信xx时钟处理xx方便指令xxfx3u新增功能指令本群所有资料，只为plc爱好者免费提供。
sfrd第二篇：盐城三菱plc程序培训盐城三菱plc学习盐城plc培训盐城可编程控制plc培训哪里专业盐城三菱plc一，适合学员1，初级、中级，电工、电气维护或维修人员、电气设计、操作人员、有志于从事电气自动行业的人员。
2、面向大中专毕业的工科学生，学了之后进入工作岗位，能够很快的胜任自动化核心控制岗位工作。
二，培训目标1、熟练掌握cpu、i/o扩展模块、网络的参数设置；软件的全面系统应用的参数设置。
2、能够通过软件自身强大的诊断功能，灵活的掌握处理现场所有由软硬件引起的故障。
从而达到全面应付现场常见故障处理问题的能力。
3、能够对现有生产线进行自动化工程改造。
能够独立创建中等难度的工程项目。
三，培训应具备的条件1、参加培训的学员应具备一定的电器基础知识或具有一至两年的电工实践经验，懂得电器控制的基本原理。
2、培训之前最好看一下电气控制的书籍，熟悉一下plc 的基础知识，对于培训相关的知识要有一定的了解，或者说把自己不懂的问题列出来，这样带着问题培训效果会更好。
3、参加培训前最好与我们的培训工程师沟通一下，做好培训前的准备工作。
三菱电梯实习小结三菱电梯实习小结三菱电梯实习小结201X三菱电梯实习工作总结早在这之前，我就意识到自己学的理论知识不够，为了使自己更多的了解机电产品、设备，提高对机械加工和制造技术以及模具的设计和制造的认识，加深机电在工业各领域应用的感性认识，开阔视野，了解相关设备及技术资料，熟悉典型零件的加工工艺，我就参加了上海三菱电梯有限公司举办的暑期实践活动。
在为期两个月的实习中，我在钣金车间刘主任的热心指导下，积极参与公司日常产品生产相关工作，注意把书本上学到的机械加工与机械设计及制造专业的知识对照实际工作，用理论知识加深对实际工作的认识，用实践验证所学的机械加工理论，探求一般产品的生产设计及加工工艺过程的本质与规律。
简短的实习生活，既丰富，又新奇，收获也很多。
以下就是我本次的实习总结。
任何一个单位都有其具体的管理制度。
实习期间，我们首先学习了上海三菱电梯有限公司的规章制度及员工守则。
然后在刘主任的指导下对该公司做了一个全面的了解与认识，先后了解了钜立加工一科与二科、技术科、成品科、品检科、铸造科、工模科、电工科以及项目办。
对每个生产部门有了较深的认识，在观察的过程中，我们认真的分析每个产品的生产加工工艺过程，并且积极提问，结合课堂学的机械加工工艺基础，我觉得收获不少。
里面的技术有永磁同步无齿轮曳引技术、专用变压变频调速技术、能量回馈技术、分散微机数据网络控制技术、智能化门机技术、人工智能群控管理技术、可变速电梯技术。
同时，通过国际先进的加工手段保障产品质量，如：印板表面贴装工艺、机器人激光焊接工艺、流水线板金件一次成型工艺、数控高精度机床加工工艺。
上海三菱电梯有限公司生产的产品主要有，载客电梯，自动扶梯，自动人行道，观光电梯，医用电梯，载货电梯，汽车电梯，杂物电梯，电梯综合监控系统等。
一、FX2N系列内部资源（一）1．输入继电器X（X0~X177）：输入继电器是PLC用来接收用户设备发来的输入信号。
输入继电器与PLC的输入端相连。
输入继电器的地址编号采用八进制。
输入继电器的线圈由外部信号来驱动，不能在程序内部用指令来驱动。
因此输入继电器只有触点，没有线圈。
2．输出继电器Y（Y0~Y177）：输出继电器是PLC用来将输出信号传给负载的元件。
输出继电器的外部输出触点接到PLC的输出端子上。
输出继电器的地址编号采用八进制。
外部信号无法直接驱动输出继电器，只能在程序内部用指令驱动。
3．辅助继电器M辅助继电器可分为：通用型、断电保持型和特殊辅助继电器三种，辅助继电器按十进制编号。
（1）通用辅助继电器M0 ~ M499（500点）特点：通用辅助继电器和输出继电器一样，在PLC电源断开后，其状态将变为OFF。
当电源恢复后，除因程序使其变为 ON外，否则它仍保持OFF。
用途：中间继电器（逻辑运算的中间状态存储、信号类型的变换）。
（2）断电保持辅助继电器M500~M1023（524点）。
特点：在PLC电源断开后，断电保持辅助继电器具有保持断电前瞬间状态的功能，并在恢复供电后继续断电前的状态。
掉电保持是由PLC机内电池支持。
（3）特殊辅助继电器M8000~M8255（256点）特点：特殊辅助继电器是具有某项特定功能的辅助继电器。
PLC内的特殊辅助继电器各自具有特定的功能：1）只能利用其触点的特殊辅助继电器，线圈由PLC自动驱动，用户只利用其触点M8000：运行监控用，PLC运行时M8000接通M8002：仅在运行开始瞬间接通的初始脉冲特殊辅助继电器M8011-M8014：产生10ms、100ms、1s、1min时钟脉冲的特殊辅助继电器2）可驱动线圈型特殊继电器，用于驱动线圈后，PLC作特定动作M8030：鲤电池电压指示灯特殊继电器M8033：PLC停止时输出保持特殊辅助继电器M8034：止全部输出特殊辅助继电器M8039：时扫描特殊辅助继电器二、FX2系列PLC 基本指令1、逻辑取和输出线圈指令LD、LDI、OUTLD：取指令，用于常开触点与母线的连接指令LDI：取反指令，用于常闭触点与左母线连接OUT：线圈驱动指令，也叫输出指令L D、LDI、OUT指令的使用说明：例：2、触点串联指令AND、ANIAND：与指令，用于单个常开触点的串联，完成逻辑“与”运算ANI：与非指令，用于单个常闭触点的串联，完成逻辑“与非”运算注：触点串联次数不受限制，但受到外围设备输出的限制，最好做到1行不超过10个触点和一个线圈，总共不超过24行。
输入继电器X
8进制如：X000——X007;X10——X17
输出继电器Y
8进制如：Y000——Y007;Y010——Y017
辅助继电器M(中继)
10进制、普遍采用M0——M499的500点、
锁存辅助继电器M500——M3071共2572点、
特殊辅助继电器M8000——M8255共256点、
M8000运行监视继电器M8001运行监视继电器M8002初始化脉冲 M8005锂电池电压降低报警继电器（降到某一值时变ON）M8011——M8014分别为10ms，100ms，1s和1min时钟脉冲继电器M8020零标志位，运算结果为0时线圈接通M8021借位标志位，运算结果有借位时线圈接通M8022进位标志位运算结果产生进位时线圈接通M8030的线圈通电后，电池电压降低，发光二极管熄灭M8033的线圈通电时，PLC进入STOP后，所有输出继电器的状态保持不变M8034的线圈通电时，禁止所有输出M8039的线圈通电时，PLC以D8039中指定的扫描时间工作
M8040的线圈通电时，禁止状态转移，即使状态转移条件满足也不转移
M8121发送延迟标志
M8122发送请求标志（数据发送标志寄存器），该位为ON时数据开始发送。
发送完毕后该位自动复位
M8123接收完成标志（数据接收标志寄存器），数据发送完毕，PLC接收回传数据，回传数据接收完毕后M8123自动转为ON，但他不能自动复位，M8013自动转为ON期间，应先将回传数据传送至其他存储器地址后，再对M8013复位
M8124载波检测标志
M8129停工超时标志
M8161为RS、ASCI、CCD、HEX指令通用的特殊标志，OFF时为16位模式，ON时为8位模式，即这四个指令处理数据位数相同。
状态继电器S（s0——s999共1000点）
通用状态继电器s0——s499，500点都没有断电保持功能，但可以用程序设定，其中s0——s9供初始状态使用，s10——s19供返回原点使用锁存状态继电器s500——s899共400点，具有断电保持功能报警用状态继电器s900——s999，共100点
计数器
1、16位增计数器：值为k1——k32767
通用C0——C99 100点
保持型（断电保持）c100——c199 100点
2、32位增减计数器（c200——c234）
其中c200——c219为通用型、c200——c234为断电保持型、由特殊辅助继电器M8200——M8234设定c200——c234、计数范围是-214 783 648——214 783 647
3、高速计数器：c235——c255 与内部计数器相比，具有输入频率高且都有断电保持的功能，通过参数设置也可设置成非断电保持型的、c235——c245单相单计数输入高速计数器、c246——c250双相双向数输入高速计数器、c251——c255 A/B相双相高速计数器、
数据寄存器（D、V、Z）
最高位为符号位、为16位
D通用数据寄存器D0——D199共200点，当M8033为ON时D0——D199有断电保持功能，无断点保持时，断电后数据被全部清零
断电保持数据寄存器D200——D7999共7800点，D200——D511,312点，有断电保持功能可以用外部的参数设定改变通用数据寄存器与有断电保持功能的数据寄存器的分配D490——D509供通信用D512——D7999断电保持功能，不能用软元件改变，但可以用指令清除他们的内容，根据参数设定可以将1000以上作为文件寄存器
D8120：通信格式设置D8122发送信息剩余字节数，当前值（待发送字节数）
D8123已接收信息字节数D8124存放信息开始辨识符的ASCII码，默认为“STX”,02HEX
D812存放信息结束辨识符的ASCII码，默认为“EXT”,03HEX D8129停工超时判定时间
变址寄存器V、Z
16位数据寄存器编号为V0——V7，Z0——Z7
定时器：
16位范围k1——k32767
100ms t0——t199 共200点其中t192——t199为子程序和中断程序专用定时器
10ms t200——t245 46点
1ms 积算定时器（具有计数累积的功能）t246——t249 4点
100ms 积算定时器t250——t255 6点
指针（P）（I）
分支用指针（P）。
指针编号为P0——P127 ，用跳转指令CJ时，用来指定跳转的起始位置和终点位置，当用于子程序调用CALL 时，用来指定被调用的子程序和子程序的位置一个标号只能出现一次用M8000驱动CJ是无条件跳转如果反复跳转的时间过长，超过了监视定时器的设定值，就会引起监控定时器出错P63指向END，标号不许写出否则会出错
中断指针（I）
监视定时器（WDT）
默认时间为200ms，可以通过修改D8000来修改它的定时时间、
数（H）（K）
K表示十进制的数
H表示十六进制的数
控制代码
代码ASCII码含义
STX 02H 数据开始
ETX 03H 数据结束
ENQ 05H 通讯请求
ACK 06H 无错
LF 0AH 换行
CR 0DH 回车
NAK 15H 有错
指令代码表：参数写入和读取
参数写入H80——0HFD
参数读出H00——H7B
指令代码表：参数写入和读取
功能参数号名称数据代码网络参数扩展设定（数据代码7F / FF）基本功能0 转矩提升00 80 0
1 上限频率01 81 0
2 下限频率02 82 0
3 基本频率03 83 0
4 3速设定（高速）04 84 0
5 3速设定（中速）05 85 0
6 3速设定（低速）06 86 0
7 加速时间07 87 0
8 减速时间08 88 0
9 过电流保护09 89 0。
