工业智能多媒体串口屏 UI开发指南

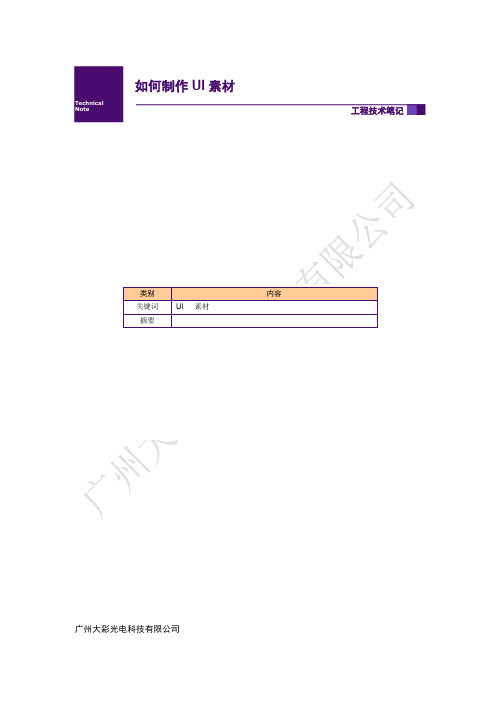

如何制作UI素材工程技术笔记广州大彩光电科技有限公司修订历史目录1.适用范围 (1)2.UI素材元素的组成 (2)2.1背景图 (2)2.1.1背景图的分辨率 (2)2.1.2背景图的效果 (3)2.2组态控件效果图 (6)2.2.1按钮控件效果图 (6)2.2.2文本控件效果图 (7)2.2.3进度条控件效果图 (7)2.2.4仪表控件效果图 (8)2.2.5滑块控件效果图 (8)2.2.6图标与动画控件效果图 (9)2.2.7菜单控件效果图 (10)2.2.8显示时间效果图 (11)1.适用范围文档适合基本型、商业型、经济型、物联型等所有串口屏产品。

2.UI素材元素的组成在工程画面中，UI素材元素主要由背景图和组态控件效果图组成；背景图是指工程画面中每个界面的显示图，背景图的样式以及效果可以根据需要添加，相应的分辨率需要和串口屏的分辨率一致；组态控件效果图是指控件在不同的状态或者动作的时候呈现出不一样的效果，同一控件的效果图需要做成尺寸、分辨率一样的，只是状态效果显示不一样。

2.1背景图2.1.1背景图的分辨率背景图的制作必须和屏幕里面的分辨率一致，这样可以让背景图看起来更清晰、细腻，像素点更加好看。

在创建工程的时候，在所选的型号中会有对应的分辨率，背景图应该按照该分辨率进行制作，如图2-1所示。

图2-1工程画面分辨率如果手中有屏幕的话，可以通过查看背面的丝印层找到相应的型号，如图2-2所示。

注意：查看丝印层，例如：DC80480B070的话，分辨率是800*480的，即宽度是800，高度是480.如果是DC48270B043的话，分辨率是480*272的，这个需要特别注意，以软件里面的分辨率为准。

图2-2查看丝印层2.1.2背景图的效果背景图主要是指界面的不同背景，一般UI设置中都有主界面以及分界面，主界面上面有多个功能图标可供选择与设置，分界面就是在主界面选择之后进入的界面。

主界面的效果图，如图2-3所示。

串口屏开发流程
串口屏是一种通过串口与外部控制器通信的显示设备。

它具有简单、
方便、易于控制等诸多优点，因此在各种控制场合得到了广泛的应用。

下面来介绍一下串口屏的开发流程。

1. 硬件设计
串口屏的硬件设计需要考虑到多个方面，如选择合适的显示屏、控制
芯片、电源管理芯片等。

同时还需要设计一套可靠的调试接口，以方
便后续的调试工作。

2. 软件开发
串口屏的软件开发需要实现以下几个方面：
（1）串口通讯模块：实现串口的初始化、数据发送、数据接收等功能。

（2）显示模块：实现显示屏的初始化、显示数据的发送、屏幕亮度的
控制等功能。

（3）图形模块：实现在屏幕上绘制图形、图像等内容的功能。

（4）字库模块：实现字符显示及汉字、各类图标等显示的功能。

（5）触控模块：实现触控输入的监测和处理。

3. 调试测试
在软件开发完成后，需要进行调试测试。

测试应涉及到功能测试、性能测试、稳定性测试等多个方面。

测试的结果将决定软件是否可用，因此需要认真对待。

4. 系统集成
串口屏开发完成后，需要将它集成到系统中。

在集成时，需要考虑到串口屏的使用场合、接口方式、命令协议等因素。

同时还需要对系统进行一定的调试和优化，使其与串口屏协同工作。

综上所述，串口屏开发需要考虑到多个方面，包括硬件设计、软件开发、测试调试等。

只有在每个环节都做到尽善尽美，最终才能开发出一款高品质、稳定可靠的串口屏设备。

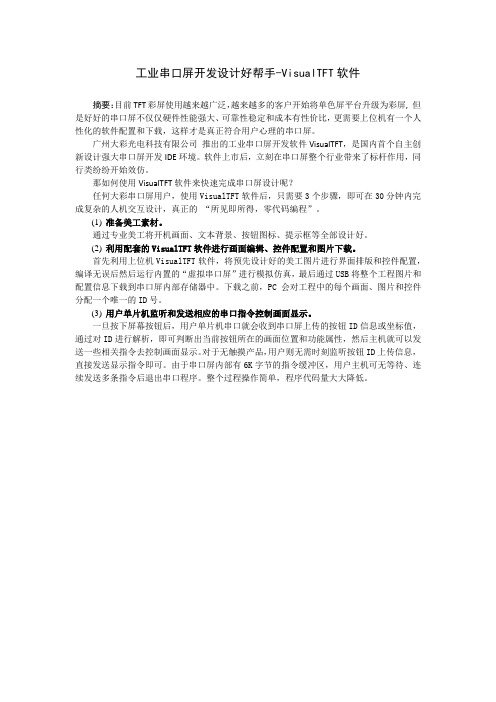

工业串口屏开发设计好帮手-VisualTFT软件摘要：目前TFT彩屏使用越来越广泛，越来越多的客户开始将单色屏平台升级为彩屏, 但是好好的串口屏不仅仅硬件性能强大、可靠性稳定和成本有性价比，更需要上位机有一个人性化的软件配置和下载，这样才是真正符合用户心理的串口屏。
