串并联练习题(电路连接)

串联和并联练习题一、填空题1.将两个小灯泡接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡接到电路中，我们就说这两个小灯泡是并联.2.人体心脏跳动是由来控制.医生在人胸部和四肢连上电极，就可以在仪器上看到心脏跳动随时间变化曲线，这就是通常说，通过可以了解心脏工作是否正常.3.在下图所示电路中，当开关S1、S2都闭合时，亮着灯是；当开关S1闭合，S2断开时亮着灯是.4.你留心观察过街道上路灯吗？当其中任意一盏灯发生故障时，其他灯还能正常发亮.由此可以断定这些路灯是联.5.如上图所示电路中，灯L1、L2是联，开关S1控制灯，S2控制灯.6.当我们连接电路时，为了安全，控制电路开关应该处于状态.7.如下图所示，L1、L2,是两个相同小灯泡，A、B、C、D是四个接线柱，若用导线将和分别连接起来，则灯L1、L2是联；若用导线只将连接起来，则灯L1、L2是联；若用导线只将连接起来，则会发生.12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根 B．4根 C．5根 D．6根三、作图题1.将下图中元件连接起来，形成串联电路并标出电流方向.2.将下图中元件连接起来，形成并联电路并标出电流方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮灯是，它们是联。

当S1，S2闭合时，能亮灯是，它们是联。

当S1闭合、S2断开时，能亮灯是。

4、如图3所示三个电路图，哪是串联电路？哪是并联电路？5、节日夜晚，路边映衬小树一串串小彩灯是联；而将高大建筑物点缀宏伟、壮观五颜六色霓虹灯是联。

四、作图题1．把图1中各电路元件接成串联电路。

2．把图2中各电路元件接成并联电路（电键接在干路上）。

3．把图3中各电路元件接成串联电路。

4．用铅笔画线作导线，按照图6所示电路图，把图7所示实物图连接起来。

5.现有电源一个、开关一个、灯泡一个、导线若干、发光二极管一个、声控开关一个，请你设计一个电路，要求：当开关闭合时发光二极管发光，并且灯泡在声控开关作用下可亮、可灭；当开关断开时，发光二极管仍发光，但是不论声控开关怎样作用灯泡不能发光.画出电路图.7、根据图(a)电路图，在图 (b)中画出对应实物连接图．8、将以下右边电路元件按左边电路图连接成实物图． (要求导线不交叉)9、根据以下实物图，在右边画出相应电路图．10、如图所示，要求、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．电流和电流表使用第四章电流和电流表使用练习1、如图所示，当开关S1闭合，S2断开时，电流表A示数为0.24 A，则通过灯L1电流是，通过灯L2电流是；当S1和S2都闭合时，电流表示数为0.56 A，则此时通过灯L1电流为，通过灯L2电流为。

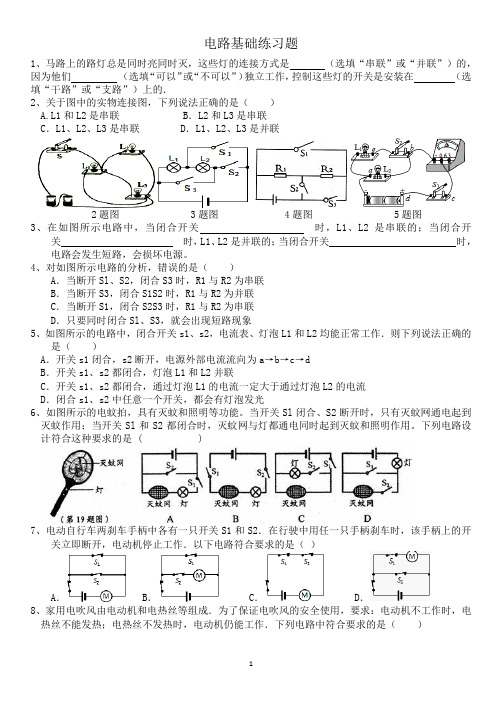

电路基础练习题1、马路上的路灯总是同时亮同时灭，这些灯的连接方式是（选填“串联”或“并联”）的，因为他们（选填“可以”或“不可以”）独立工作，控制这些灯的开关是安装在（选填“干路”或“支路”）上的．2、关于图中的实物连接图，下列说法正确的是（）A.L1和L2是串联 B．L2和L3是串联C．L1、L2、L3是串联 D．L1、L2、L3是并联2题图 3题图 4题图 5题图3、在如图所示电路中，当闭合开关时，L1、L2是串联的；当闭合开关时，L1、L2是并联的；当闭合开关时，电路会发生短路，会损坏电源。

4、对如图所示电路的分析，错误的是（）A．当断开Sl、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1S2时，R1与R2为并联C．当断开S1，闭合S2S3时，R1与R2为串联D．只要同时闭合Sl、S3，就会出现短路现象5、如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光6、如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是 ( )7、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）A． B． C． D．8、家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A B C D9、张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能符合上述设计要求的是（）A． B． C． D．10、为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是（）A． B． C． D．11、甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）（）A B C D12、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。

串联和并联练习题一、填空题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________.4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________ 联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）和L2并联，再与开关串联和开关串联，再与L1并联和开关并联，再与L2串联和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根B．4根C．5根D．6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向.2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

一、选择题1、如图3所示的电路中，属于并联电路的是( )2、某工厂通过一智能电路实现对甲、乙两机器工作状态的及时监控。

机器都正常工作相当于开关断开，对应指示灯不亮，电铃不响；假设任一机器出现故障相当于相应开关闭合，对应指示灯亮，电铃响。

以下电路图〔图7〕，符合要求的是 ( )3、教室内有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,那么它们的连接关系是( )A 一定串联B 一定并联 C可能并联,也可能串联 D无法确定4、三个一样的灯泡连接在电路中，亮度一样，那么它们的连接关系是〔〕B一定串联C可能是混联D串联、并联都有可能,不可能是混联5、投影仪的光源是强光灯泡,发光时要用风扇给予降温。

为了保证灯泡不被烧坏,要求：带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。

在图2所示的四个电路图中符合要求的是〔〕6、如下图，要使灯泡L1、L2并联在电路中，那么三个开关的断开、闭合情况是( )A．S1、S3闭合，S2断开B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开7、小丽家的电风扇具有摇头功能。

风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能。

以下电路符合要求的是：8、图3的电路中不属于并联电路的是〔〕9、小明要用一个开关同时控制两盏电灯的发光或熄灭,，那么这两盏电灯〔〕A．一定是串联 B．一定是并联C．可能是串联，也可能是并联 D．以上说法都错。

10、如图5所示，要使灯泡L1和L2组成串联电路，应【】A．闭合S2，断开S1 B．断开S1和S2C．闭合S1和S2 D．闭合S1，断开S211、小明一家搬进刚装修完的新家的这天晚上，小明闭合床头灯的开关准备坐在床头看书，可是发现房间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他过去闭合日光灯的开关，床头灯不亮，但日光灯更亮了。

小明很想知道他的床头灯为什么会出现这种“奇怪现象〞？关于小明家的日光灯与床头灯此时的连接电路图是〔〕12、图2所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是13、某档案馆的保密室进出门有以下要求：甲、乙两资料员必须同时用各自的钥匙〔S甲、S乙分别表示甲、乙两资料员的钥匙〕使灯亮才能进入保密室；而馆长只要用自己的钥匙〔S馆长表示馆长的钥匙〕使灯亮就可以进入保密室。

串联电路并联电路练习试题一、选择题（26题）1、当外电路开路时，端电压为（）。

［单选题］*A.为零B.等于电源电动势（正确答案）C.等于内电压2、用旧的电池给手电筒供电，手电筒不亮的主要原因是因为电池的（）。

［单选题］*A、电动势变小B、内阻增大（正确答案）C、内阻减小3、用电压表测得电源端电压为电源的电动势E,这说明（）。

［单选题］*A、外电路断路（正确答案）B、外电路短路C、无法判断4、用电压表测得电源端电压为零，这说明（）。

［单选题］*A、外电路断路B、外电路短路（正确答案）C、无法判断5、照明电路及各种家用电器之间的连接方式通常采用（）。

［单选题］*A、并联（正确答案）B、串联C、混联。

6、在闭合电路中，负载电阻减小，则总电流将（）。

［单选题］*A、增大（正确答案）B、减小C、不变D、不能确定7、已知R1=60Q；R2=30Q,若两电阻并联，则其等效电阻为（）。

［单选题］*A、60QB、90QC、20Q（正确答案）D、30Q8、两电阻并联，已知R1=60Q；R2=60Q则其等效电阻为（）。

［单选题］*A、60QB、90QC、20QD、30Q（正确答案）9、已知R1=60Q；R2=30Q，若两电阻串联，则其等效电阻为（）。

［单选题］*A、60QB、90Q（正确答案）C、20QD、30Q10、两电阻串联，已知R1=30Q；R2=30Q则其等效电阻为（）。

［单选题］*A、60Q（正确答案）B、90QC、20QD、30Q11、两电阻并联，已知R1=10Q；R2=30Q则它们的电流之比11:12=（）。

［单选题］*A、1:1B、1:3C、3:1（正确答案）12、两电阻并联，已知R1=20Q；R2=30Q则它们的电压之比U1：U2=（）。

［单选题］*A、1:1（正确答案）B、2:3C、3:213、两电阻并联，已知R1=90Q；R2=90Q，则它们的电流之比I1：12=（）。

［单选题］*A、1:1（正确答案）B、2:1C、1:214、两电阻并联，已知R1=10Q；R2=40Q，则它们的功率之比P1：P2=（）。

串联和并联练习题一、填空题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________.4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________ 联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B.开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）和L2并联，再与开关串联和开关串联，再与L1并联和开关并联，再与L2串联和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根 B．4根 C．5根 D．6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向.2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

串并联电路的练习题在电路中，串联和并联是两种常见的电路连接方式。

理解和掌握串并联电路的特点和计算方法对于解决电路问题和实际应用有着重要的意义。

本文将提供一些关于串并联电路的练习题，并介绍解题思路和计算方法。

练习题一：串联电路计算一个由两个电阻和一个电源组成的串联电路中，电阻1的阻值为R1，电阻2的阻值为R2，电源的电压为V。

求解串联电路的总电阻。

解题思路：串联电路中，电流通过电阻1再通过电阻2，因此电阻之和等于总电阻。

根据欧姆定律，电压等于电流乘以电阻，可以得到如下计算公式：总电阻 = 电阻1 + 电阻2 = R1 + R2练习题二：并联电路计算一个由两个电阻和一个电源组成的并联电路中，电阻1的阻值为R1，电阻2的阻值为R2，电源的电压为V。

求解并联电路的总电阻。

解题思路：并联电路中，电流同时通过电阻1和电阻2，根据欧姆定律，可以得到如下计算公式：1/总电阻 = 1/电阻1 + 1/电阻2 = 1/R1 + 1/R2通过求解得到的总电阻的倒数，再取倒数即可得到总电阻。

练习题三：串并联电路的混合计算一个由多个电阻和一个电源组成的电路中，存在串联和并联的组合。

假设有两个并联电阻，记作电阻A和电阻B，它们的阻值分别为RA和RB；再接一个串联电阻C，其阻值为RC。

电源的电压为V。

求解整个电路的总电阻。

解题思路：首先计算并联电路的总电阻，根据并联电路的公式：1/并联电阻 = 1/电阻A + 1/电阻B = 1/RA + 1/RB得到并联电阻。

然后将并联电路的总电阻与串联电路的电阻C相加，即得到整个电路的总电阻：总电阻 = 并联电阻 + 电阻C = 1/并联电阻 + RC结论：通过以上练习题，我们可以运用串并联电路的计算方法来解决实际电路中的问题。

对于更复杂的电路，可以将其拆解成串并联电路的组合，逐步计算得到总电阻。

同时，我们也需要注意单位的一致性，例如电阻的阻值要使用相同的单位进行计算。

总结：串并联电路是电路中常见的连接方式，理解和掌握串并联电路的计算方法对于解决电路问题具有重要的意义。

串联和并联练习题练习一：1. 现有两个电阻器，电阻分别为R1=10Ω和R2=20Ω，将它们串联接入电源，电源电压为U=24V，请计算电流大小。

解答：根据串联电路的特性，电流在所有电阻上是相等的。

所以，电流I 可以通过计算总电阻来求得。

总电阻RT = R1 + R2= 10Ω + 20Ω= 30Ω根据欧姆定律，可以得到：U = I * RT24V = I * 30ΩI = 24V / 30ΩI ≈ 0.8A所以，在这个串联电路中，电流大小为0.8安培。

2. 现有三个电阻器，电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，将它们并联接入电源，电源电压为U=12V，请计算总电阻和总电流。

解答：根据并联电路的特性，总电流等于各个分支上电流的代数和，而总电阻等于各个分支上电阻的倒数之和的倒数。

所以，总电阻RT可以通过计算R1、R2和R3的倒数之和的倒数来求得。

总电阻RT = (1/R1 + 1/R2 + 1/R3)^(-1)= (1/10Ω + 1/20Ω + 1/30Ω)^(-1)= (3/30 + 1/30 + 2/30)^(-1)= (6/30)^(-1)= 30/6= 5Ω根据欧姆定律，可以得到总电流I。

U = I * RT12V = I * 5ΩI = 12V / 5ΩI = 2.4A所以，在这个并联电路中，总电阻为5Ω，总电流大小为2.4安培。

练习二：1. 现有一个电路，其中有两个电阻R1=10Ω和R2=20Ω，并联连接，再与一个串联的电阻R3=30Ω相连，总电源电压为U=24V，请计算电路的总电流大小。

解答：首先，计算并联连接的两个电阻R1和R2的总电阻Rp。

Rp = (1/R1 + 1/R2)^(-1)= (1/10Ω + 1/20Ω)^(-1)= (2/20 + 1/20)^(-1)= (3/20)^(-1)= 20/3 Ω然后，计算整个电路的总电阻RT。

RT = Rp + R3= 20/3Ω + 30Ω≈ 36.67Ω根据欧姆定律，可以得到总电流I。
