35KV降压站操作手册

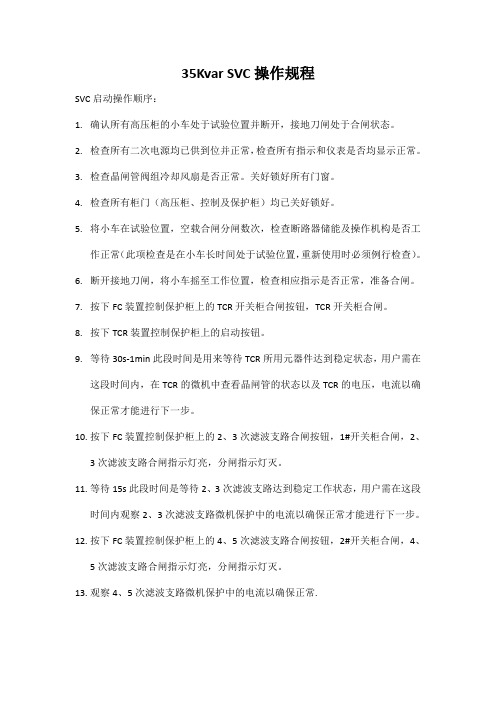

35Kvar SVC操作规程SVC启动操作顺序：1.确认所有高压柜的小车处于试验位置并断开，接地刀闸处于合闸状态。

2.检查所有二次电源均已供到位并正常，检查所有指示和仪表是否均显示正常。

3.检查晶闸管阀组冷却风扇是否正常。

关好锁好所有门窗。

4.检查所有柜门（高压柜、控制及保护柜）均已关好锁好。

5.将小车在试验位置，空载合闸分闸数次，检查断路器储能及操作机构是否工作正常（此项检查是在小车长时间处于试验位置，重新使用时必须例行检查）。

6.断开接地刀闸，将小车摇至工作位置，检查相应指示是否正常，准备合闸。

7.按下FC装置控制保护柜上的TCR开关柜合闸按钮，TCR开关柜合闸。

8.按下TCR装置控制保护柜上的启动按钮。

9.等待30s-1min此段时间是用来等待TCR所用元器件达到稳定状态，用户需在这段时间内，在TCR的微机中查看晶闸管的状态以及TCR的电压，电流以确保正常才能进行下一步。

10.按下FC装置控制保护柜上的2、3次滤波支路合闸按钮，1#开关柜合闸，2、3次滤波支路合闸指示灯亮，分闸指示灯灭。

11.等待15s此段时间是等待2、3次滤波支路达到稳定工作状态，用户需在这段时间内观察2、3次滤波支路微机保护中的电流以确保正常才能进行下一步。

12.按下FC装置控制保护柜上的4、5次滤波支路合闸按钮，2#开关柜合闸，4、5次滤波支路合闸指示灯亮，分闸指示灯灭。

13.观察4、5次滤波支路微机保护中的电流以确保正常.SVC停止操作顺序：1.按下FC装置控制保护柜上的4、5次滤波支路分闸按钮，2#开关柜分闸，4、5次滤波支路分闸指示灯亮，合闸指示灯灭。

2.可以稍微等一下，以减少连续分闸对电网的冲击。

3.按下FC装置控制保护柜上的2、3次滤波支路分闸按钮，1#开关柜分闸，2、3次滤波支路分闸指示灯亮，合闸指示灯灭。

4.可以稍微等一下，以减少连续分闸对电网的冲击。

5.按下TCR装置控制保护柜上的停止按钮，按下FC装置控制保护柜上的TCR开关柜分闸按钮。

35kv变电站操作流程和操作规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35KV变电站操作流程与规程详解在电力系统中，35KV变电站扮演着至关重要的角色，它负责将高压电能转换为适合用户使用的低压电能。

35kV变电站工程运维手册1. 简介本手册旨在提供关于35kV变电站工程的运维指南，以确保变电站的正常运行和维护。

2. 变电站概述2.1 变电站定义35kV变电站是电力系统中的一个重要组成部分，用于将高压电力转换成适用于配电系统或用户的较低电压。

2.2 变电站组成35kV变电站通常由下列设备组成：- 变压器- 高压开关设备- 低压开关设备- 光纤通信设备- 控制与保护设备- 其他辅助设备2.3 变电站运行要求为了保证35kV变电站的稳定运行，以下要求必须满足：- 确保设备的正常运行- 做好设备巡视和维护- 及时处理设备故障- 完善的防火措施- 安全用电，防止事故发生3. 运维指南为了保障35kV变电站的正常运行，以下是一些运维指南：- 定期检查变压器的油位和油质，及时更换老化的绝缘材料- 检查高压开关设备的运行状态，保持其干燥和无异物- 定期检测低压开关设备的接触电阻，保持其正常工作- 维护光纤通信设备，确保其正常传输信号- 定期检查控制与保护设备的运行情况，防止因故障导致变电站停运- 做好设备巡视和维护记录，以便进行故障排查和维修4. 应急处理4.1 故障处理在发生设备故障时，应按照以下步骤进行处理：- 立即停止运行故障设备- 尽快进行故障排查，确定故障原因- 修复或更换故障设备，并检查相邻设备是否受到损害- 报告上级并记录故障处理过程4.2 突发事件处理对于突发事件（如火灾、地震等）的处理，应按照应急预案进行操作，并确保人员的安全和设备的保护。

5. 安全管理35kV变电站的安全管理至关重要。

以下是一些安全管理措施：- 做好设备维护记录和管理，确保设备正常运行- 建立健全的防火措施，定期检查消防设备的有效性- 进行安全培训和演，提高员工应对突发事件的能力- 对进入变电站的人员进行身份验证和安全检查- 严禁未经授权的人员接触变电站设备结论本手册提供了35kV变电站工程的运维指南，旨在促进变电站的安全和稳定运行。

35kv变电站高压运行工操作规程35kv变电站高压运行工操作规程一、一般规定1、高压运行工必须经过培训，考试合格，并持证上岗。

2、高压运行工必须掌握变电所供电系统图，了解变电所电源情况和各开关柜的负荷性质、容量和运行方式，熟知《电业安全工作规程》、《煤矿安全规程》的有关内容。

3、高压运行工必须熟悉变电所主要电器设备的特性、一般构造及工作原理，并能熟练操作。

每天定时试验漏电保护装置，并做详细记录。

4、变电所应备有绝缘台、绝缘手套、绝缘靴、高压验电器、接地线停电牌、灭火器、砂箱等安全用具，并在固定位置摆放整齐。

5、高压运行工必须掌握触电急救法和电气设备防、灭火知识。

6、交班人应向接班人详细交待本班供电系统运行方式、操作情况、本班内未完的工作及注意事项，特别是本班内因检修而停电的开关、线路、影响范围及停电联系人。

二、停、送电操作1、停送电操作必须按照指定发令人命令，严格执行工作票制度。

2、根据工作票下达的操作任务，值班员复诵工作票、填写操作票、核对模拟图，并在模拟系统图上试操作，确认无误后，操作人员方可按照规定的停送电时间，穿戴好各种绝缘用具，进入现场，核对实物，随监护人高声唱票逐项操作。

3、倒闸操作35KV髙压小车的操作，必须有三人进行，其中两人推（拉）小车，一人监护；其它高低压开关的操作，必须有两人进行，一人操作一人监护。

其中监护人必须是设备性能熟悉掌握者。

4、操作中发生疑问时，不准擅自更改操作票，必须向发令人询问清楚再进行操作。

如发令人的命令危及人身、设备的安全，值班人员有权拒绝执行，并立即汇报说明原因。

5、操作前应核对设备名称、编号、位置与操作票是否一致，操作中应认真执行监护唱票，必须按操作票写明的操作顺序操作，每操作完一项做一个记号“V”，操作完毕进行复查并将操作结果汇报发令人同时记入记录薄内。

6、停电操作时，必须按照先断开断路器开关，再摇出小车，最后合负荷侧接地刀闸挂标志牌，依次按程序进行，送电合闸顺序与此相反。

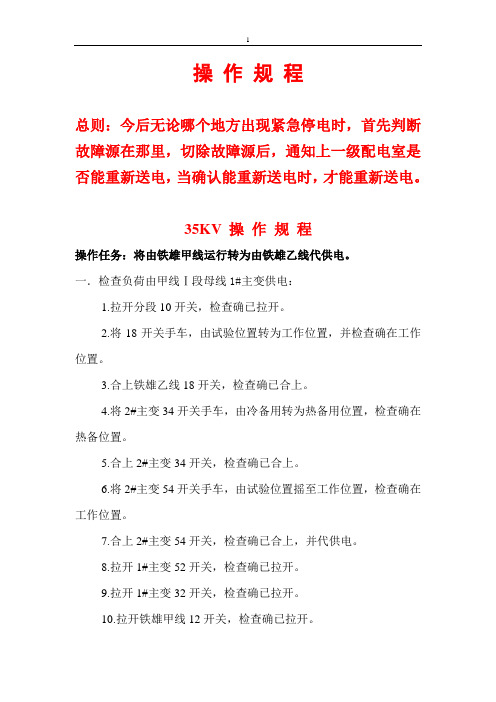

操作规程总则：今后无论哪个地方出现紧急停电时，首先判断故障源在那里，切除故障源后，通知上一级配电室是否能重新送电，当确认能重新送电时，才能重新送电。

35KV 操作规程操作任务：将由铁雄甲线运行转为由铁雄乙线代供电。

一．检查负荷由甲线Ⅰ段母线1#主变供电：1.拉开分段10开关，检查确已拉开。

2.将18开关手车，由试验位置转为工作位置，并检查确在工作位置。

3.合上铁雄乙线18开关，检查确已合上。

4.将2#主变34开关手车，由冷备用转为热备用位置，检查确在热备位置。

5.合上2#主变34开关，检查确已合上。

6.将2#主变54开关手车，由试验位置摇至工作位置，检查确在工作位置。

7.合上2#主变54开关，检查确已合上，并代供电。

8.拉开1#主变52开关，检查确已拉开。

9.拉开1#主变32开关，检查确已拉开。

10.拉开铁雄甲线12开关，检查确已拉开。

11.合上分段10开关，检查确已合上。

二．检查负荷由甲线Ⅱ段母线2#主变供电：1.将32开关手车，推至工作位置，检查确在工作位置。

2.合上1#主变32开关，检查确已合上。

3.将52开关手车，推至工作位置，检查确在工作位置。

4.合上1#主变52开关，检查确已合上，并代供电。

5.拉开2#主变54开关，检查确已拉开。

6.拉开2#主变34开关，检查确已拉开。

7.拉开分段10开关，检查确已拉开。

8.将18开关手车，推至工作位置，检查确在工作位置。

9.合上铁雄乙线18开关，检查确已合上。

10.合上2#主变34开关，检查确已合上。

11.合上2#主变54开关，检查确已合上，并代供电。

12.拉开1#主变52开关，检查确已拉开。

13.拉开1#主变32开关，检查确已拉开。

14.拉开铁雄甲线12开关，检查确已拉开。

15.合上分段10开关，检查确已合上。

操作任务：将铁雄乙线运行转为铁雄甲线供电运行一．检查负荷由铁雄乙线Ⅱ段母线2#主变供电：1.将分段10开关拉开，检查确已拉开。

2.将12开关手车，由试验位置转为工作位置，检查确在工作位置。

35KV变电站操作规程一、对值班人员的要求1、值班员应经培训、考试合格，着装持证上岗。

2、值班员应有一定的电工基础知识，熟知变电所运行规程，标准化标准及其它有关标准。

3、值班员必须掌握系统电源情况和各配出开关的负荷性质，容量和运行方式。

4、值班员应熟知变电所配电设备的特性，一般构造及工作原理，并掌握操作方法。

5、值班员必须掌握触电急救法及人工呼吸法，并具有电气设备防、灭火知识。

6、运行操作必须执行两票制度和工作许可制度。

7、值班员班前不准喝酒，班内不准打闹和做与工作无关的事情。

8、必须遵守《电业安全工作规程》和《煤矿安全规程》的有关规定。

二、运行方式倡源公司两回路35KV电源来自董村35KV变电站和沟口35KV变电站，董村线主供、沟煤线热备。

三、操作规程1、一般操作规定1.1 高压操作时必须戴绝缘手套，穿电工绝缘靴或站在绝缘台(垫)上。

1.2 操作时一人操作，一人监护，操作时必须一人唱票一人诵票，监护人的职责是判断上级命令是否正确，监督操作人员执行命令和操作过程是否正确。

特别重要的操作必须有分管领导和组长在现场。

1.3 雷电时禁止进行倒闸操作1.4 严禁擅自停送电，严禁约时停送电。

1.5 送电时先送电源，后送负荷，停电时先停负荷，后停电源。

1.6 变压器送电时先送高压，后送低压，停电时先停低压后停高压。

1.7 合闸操作时确认断路器是否在断开位置，先合上隔离开关刀闸，再合断路器，停电顺序相反。

1.8全矿停电恢复时应积极与地调联系送电事宜，当Ⅰ段或Ⅱ段任一回路有电时，在主变母线恢复供电后，应先给主扇风机送电;待主扇运行后，其它各路开关按先生产后生活的顺序一一恢复。

1.9 多组维修人员在同一块盘上同时进行停电作业时，必须各自办理各自的许可手续，值班人员把关，各组间不能相互代替。

送电时只有在所有停电手续全部终结后方能送电。

1.10认真执行保证人员工作安全的组织措施(工作票制度、工作许可证制度、工作监护制度、工作间断，转移和终结制度)。

３５ＫＶ及以上变电站现场运行操作规程一、倒闸操作的概念：倒闸操作是指按预定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。

它是变电站值班人员一项经常性的、复杂而细致的工作，同时又十分重要。

二、设备操作状态的分类：电气设备的工作状态通常分为以下四种：（１）、运行中。

隔离开关和断路器已经合闸，使电源和用电设备连成电路，则设备是在运行中。

（２）、热备用。

某设备(如变压器)的电源由于断路器的断开已停止运行，但断路器的两端的隔离开关仍接通，则该设备处与热备用状态。

（３）、冷备用。

某设备的所有隔离开关和断路器均已断开，则该设备便处于冷备用状态。

（４）、检修中。

设备的所有隔离开关和断路器已全部断开，并悬挂标示牌和装设遮栏、接好地线，则该设备处于检修状态。

三、倒闸操作的要求：（１）、变电站的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电器相别的颜色等；（２）、要有与现场设备标志和运行方式相符合的一次系统模拟图；（３）、要有考试合格并经领导批准的操作人和监护人；（４）、操作时不能单凭记忆操作，应在仔细检查了操作地点及设备的名称编号后，方能进行操作；（５）、在进行倒闸操作时，不要做任何和操作无关的工作或者是闲谈；（６）、处理事故时，操作人员应沉着冷静，切不要惊慌失措，要明确果断的进行处理。

（７）、操作时应有确切的调度命令、合格的操作票；（８）、要采用统一的、确切的操作术语；（９）、要使用合格的操作工具、安全用具和安全设施。

四、倒闸操作的步骤：（１）、接受调度人员的预发命令。

值班人员接受调度人员的操作任务和命令时。

一定要记录清楚调度人员所发的任务或命令的详细内容，明确操作的目的和意图。

并将记录内容向调度人员复诵，核对其正确性。

（２）、填写操作票。

值班人员根据调度人员的预发令，核对模拟图，核对实际设备。

（３）、审查操作票。

操作票填写后，写票人自己应进行核对，认为确定无误后再交监护人审查。

35KV变电站作业指导书1、注意事项1.1当操作步骤中没有某种元件时，则该程序省去；1.2断路器的正常操作应优先使用遥控或远控，只有在检修或条件不能满足时，才允许使用就地操作；1.3母线停投时，应道先退出电容器，然后再停各出线开关。

送电时，先送出线开关，然后根据母线电压及负荷情况投入电容器；1.4电容器开关分闸、跳闸后，禁止立刻合闸，再次合闸应相隔3分钟。

对电容器进行停电检修工作时应事先进行逐个充分放电；1.5禁止使用刀闸拉合电容器；1.6由于保护动作跳开电容器组的开关，在未查明跳闸原因时，不得重新合闸。

2、送电操作2.1 送电前检查2.1.1检查确认送电设备与调度令无误；2.1.2检查确认配电柜前后门关闭到位；2.1.3检查确认现场无人员及遗留物；2.1.4检查确认设备现场各种信号显示正确无误；2.1.5检查确认安全防护用具无疑问，并正确使用。

2.2 送电操作2.2.1将操作手柄搬至“分断闭锁”位置；2.2.2断开上接地刀闸，确认刀闸分位，确认信号显示正确无误；2.2.3断开下接地刀闸，确认发闸分位，确认信号显示正确无误；2.2.4合上电源侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.5合上负荷侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.6合上断路器，确认断路器合位！确认信号显示正确无误；2.2.7将操作手柄搬至“工作”位置；2.2.8送电操作完毕！3 停电操作3.1停电前检查3.1.1检查确认停电设备与调度令无误；3.1.2检查确认设备现场各种信号显示正确无误；3.1.3检查确认安全防护用具无疑问，并正确使用。

3.2停电操作3.2.1断开断路器，确认断路器分位！确认信号显示正确无误；3.2.2将操作手柄搬至“分断闭锁”位置；3.2.3断开负荷侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.4断开电源侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.5合下接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.6合上接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.7将操作手柄搬至“检修”位置；3.2.8在操作手柄上悬挂“禁止合闸，有人工作”警告标识牌；3.2.9停电操作完毕！1 总则1.1本规程适用于公司35KV变电站。

开元公司35KV降压站停送电操作流程一、一般规定：1、电气设备操作和监护人员必须经过培训，经考试合格后，持证上岗。

2、电气设备操作和监护人员必须熟悉工作现场，设备性能、设备操作方法以及设备负荷配带情况。

3、非专职和值班电气人员，严禁擅自操作电气设备。

4、高压停送电必须严格执行工作票制度。

5、严禁约时停送电，停电后应闭锁、上锁。

挂牌或设专人看管。

二、高压停送电操作（一）工作票办理1）工作负责人提前联系工作票签发人填写工作票，写清工作内容、停电范围、停电地点，交由工作票签发人签发。

2）工作票签发人对工作负责人所提报的工作票内容、工作的必要性、计划时间的合理性进行审核，在工作票中填写本次工作需要实施的安全技术措施并签字。

3）工作负责人将工作票交电力调度一份，其余送交35KV降压站，4）降压站值长应详细审核工作票，检查无误后由值长填写收到工作票时间并和工作负责人共同签字。

发现有涂改或填写错误时，将操作票返回工作负责人重新办理。

5）需停电或送电时，工作负责人提前30分钟通知电力调度，由当班调度通知工作负责人人到达降压站操作现场。

（二）停送电操作程序停电操作前的准备1）工作负责人到达降压站操作现场后，由降压站当班值长向电力调度电话提出申请，讲清楚停电内容和范围，当班调度员核实并记录后向降压站值长下达操作命令。

2）值长接到调度命令后，需详细记录并复诵无误。

3）当班值长指派工作监护人和操作人并带领其查看该设备的运行状态及操作中安全注意事项。

4）操作人员根据设备情况认真填写停电操作票内容，并经监护人及值长审核无误后，进行模拟操作。

监护人和操作人应核对设备名称、编号和设备实际状态，检查正确后，监护人按照操作票所列操作顺序高声唱票，每次唱一项，操作人手指模拟屏操作设备高声复诵，监护人听、看操作人复诵无误后，发出“对、执行”的命令，操作人在模拟屏上进行模拟操作。

5）模拟操作无误后，监护人盖“以下空白”章，操作人、监护人、值长分别签字，由值长再次强调操作中安全注意事项并下达操作命令。

本操作规程合用于我矿地面变电所值班员作业和检查维护。

1、变电所值班人员必须经技术培训、考试合格，方可持证上岗2.、操作人员必须熟悉该变电所、的布局、电气、原理、主要技术参数。

并会普通性检查、维修、保养及故障处理。

3、掌握触电急救法及人工呼吸法并具有电气防、灭火知识。

变电所主值班在接到操作任务或者命令时，双方应互通姓名，对主要操作任务，接受命令时，应进行录音，接到停电工作票、口头或者电话命令时，应明确操作目的和意图，并准确无误，然后将操作任务记入运行记录簿并根据操作任务的要求做好以下准备工作：1、确定操作人与监护人。

2、必须了解本系统的运行方式，继电保护等情况3、填写与审查工作票，将使用的工器具进行检查和就位。

1、操作票必须由操作人填写。

2、操作人根据操作任务的要求及当时的运行方式，设备运用状态核对摹拟图填写操作项目。

3、操作人填票时要注意操作顺序不可颠倒和并项，字迹要工整清晰，不得涂改，填写错误的操作票要在操作票右上角加盖作废印章，以防发生差错。

1、操作人写完操作票后自己先审查一遍，然后交监护人审查，为了保证操作项目和顺序的正确，操作人和监护人应在符合实际的摹拟图上认真进行摹拟预演，预演完毕如果很快就要进行操作时，摹拟图可以不恢复，如果操作有变动或者当天不进行操作时，应即将恢复摹拟图原状，以保证摹拟图与实际相符。

2、经摹拟预演确认操作票正确无误后，由监护人在操作项目下面的空白处加盖“以下空白”章，然后由操作人监护人分别签名，签名应工整、清晰、完整，不得使用铅笔或者红色笔。

3、对某些重要操作，如需与晋城市供电公司核对操作票时，则应由监护人在操作前负责完成核对工作。

4、操作票经审查无误签字盖章后，监护人应将操作票夹在专用的操作夹板上，并按照操作票的项目内容做好操作前的准备工作。

5、操作时应对绝缘手套、绝缘靴、护目镜做使用前的检查，主要检查手套有无破损和漏气，护目镜有无破裂，试验合格证到期时间，将接地线、标志牌等放到指定点，并提前接好暂时地线的接地端，一切就绪，等待监护人发出操作命令。
