机械创新设计第三章 常用创新设计的基本原理

机械创新设计第三章 常用创新设计的基本原理

第一节 综合创新原理
1) 综合能发掘已有事物的潜力，并且在综合过程中产生新的价值。 2)综合不是将研究对象的各个要素进行简单的叠加或组合，而是 通过创造性的综合使综合体的性能产生质的飞跃。 3)综合创新比起开发创新在技术上更具有可行性，是一种实用的 创新思路。
第二节 分离创新原理
图3-3 分离创新原理的模式
第四节 逆向创新原理
1.功能性逆向创新 2. 结构性逆向创新 3.因果关系逆向创新
第五节 还原创新原理
例3-5 食品保鲜研究。 例3-6 洗衣机的开发。
ห้องสมุดไป่ตู้
第六节 物场分析原理
一、物场分析的概念 物场分析法（Substance⁃Field）是前苏联学者阿奇舒勒在发明
问题解决理论TRIZ中提出的一种创造原理，这种创新理论提出， 解决创造课题的本质问题是消除课题的技术矛盾，而技术矛盾是 由物理矛盾决定的，因此，只有消除物理矛盾，才能最终解决创 造课题。为了分析和消除这类矛盾，可以运用物场分析原理。这 个方法的基础是对“最小技术系统”的理解和分析：在任何一个 最小技术系统中，至少有一个主体S1，一个客体S2和一个场F，三 者缺一不可，否则不能发生技术作用。
例3-1 “椰菜娃娃”奇迹及启示。 1)设计师在设计时应具有营销的观念，以销定产，以顾客的需要 为中心，以销售指导产品的设计和生产，满足和服务顾客的需要， 这样才能设计出受客户欢迎的产品。 2)在现代社会中，产品除了满足功能方面的要求外，更重要的是 满足心理、人文、审美等方面的需要。
第三节 移植创新原理
3.增加 4.变换
第六节 物场分析原理
1)指定物体S1。
图3-6 新型割草机
第六节 物场分析原理
2)确定场F。 3)指定物体S2。 4)改变刀体锥面，使其与主轴锥孔不是以整个圆锥面接触，而是 以多数点的形式接触，如图3-7c所示。

机械创新设计基础ppt课件

机械创新设计基础ppt课件
29
第三节 影响创造能力的非智力因素
5.组织能力 组织能力是指对杂乱的局面或事物进行
妥善安排，合理调配的指挥运筹能力。
30
第四节 影响创造能力的智力因素
我们要培养自己的创造能力，就应该 注重上述这些非智力训练，除此之外，搞 创造发明还必需具有一定的知识，知识就 是力量，现代社会已经进入了知识经济的 时代，没有知识必将一事无成。
35
第一节 综合创新原理
图3-2为一种小型车、钻、铣三功能机 床。它是适应小型企业、修理服务行业加 工修配小型零件运用综合原理开发设计出 来的小型多功能 机床。安的设计特点是： 以车床为基础，综合钻床、铣床主要箱而 成的。
36
37
第一节 综合创新原理
从大量的创新实践中可知， 综合就是创造。
38
13
第一节 人类的思维
抽象思维是以抽象的概念、判断和推 论为形式的思维方式，概念是客观事物本 质属性的反映，判断是两个概念的联系， 推论则是两个以上判断的联系。
14
第一节 人类的思维
2.发散思维与收敛思维 发散思维又叫分散思维、求异思维、
开放思维等。它是根据提供的信息，多方 位寻求问题的答案的思维方式。
6
第四节 机械创新设计
3.技术方案设计——进行总体设计和结构设 计，完成产品全部生产图纸，编制设计说 明书、工艺卡等 技术文件 总体设计要树立全局观念、首先要考 虑各子系统的分解。按照执行系统、传动 系统、操纵系统、支承形式的顺序找出实 现各功能的作用原理，再考虑实现系统总 功能的要求，将各分功能的作用原理进行 合理的组合，在众多的原理方案中选择几 个，然后进行综合评价，如对可靠性、成 本、寿命、适用性等比较选优。
7
第四节 机械创新设计

机械创新设计课程设计

机械创新设计课程设计

机械创新设计课程设计一、课程目标本章节“机械创新设计课程设计”旨在达成以下目标：1. 知识目标：（1）掌握机械设计的基本原理和概念；（2）了解我国机械行业的发展现状和趋势；（3）学会运用创新思维方法进行机械设计；（4）熟悉机械设计的相关规范和标准。

2. 技能目标：（1）能够运用所学的理论知识进行简单的机械创新设计；（2）具备分析机械设计案例的能力，并提出优化方案；（3）掌握使用CAD软件进行机械零件绘制和装配的基本操作；（4）具备团队协作和沟通交流的能力，能够完成小组设计任务。

3. 情感态度价值观目标：（1）培养学生对机械设计的兴趣和热情，激发创新意识；（2）增强学生的工程意识，培养严谨的科学态度；（3）提高学生的环保意识，关注绿色设计和可持续发展；（4）培养学生具备良好的职业道德，尊重知识产权，遵循设计伦理。

课程性质：本课程为实践性较强的学科，注重理论知识与实际应用相结合。

学生特点：高中阶段学生具有一定的物理和数学基础，思维活跃，好奇心强，具备一定的动手能力和创新潜能。

教学要求：结合学生特点，注重启发式教学，引导学生主动参与，培养其独立思考和解决问题的能力。

将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容根据课程目标，本章节“机械创新设计课程设计”的教学内容如下：1. 机械设计基本原理：包括力学基础、材料力学、机械原理等，参考教材第二章；2. 机械设计方法：介绍创新设计思维方法、设计流程和设计原则，参考教材第三章；3. 机械设计案例分析：分析国内外典型机械设计案例，总结成功经验和启示，参考教材第四章；4. 机械设计规范与标准：学习相关国家标准和行业规范，了解设计过程中的合规性要求，参考教材第五章；5. CAD软件应用：学习CAD软件的基本操作，包括零件绘制、装配设计和工程图绘制，参考教材第六章；6. 机械创新设计实践：分组进行创新设计项目，结合所学理论知识，完成设计方案和实物制作。

机械设计课程设计王大康

机械设计课程设计王大康

机械设计课程设计 王大康一、课程目标知识目标：1. 让学生掌握机械设计的基本原理，理解机械结构的功能和组成。

2. 使学生了解并能够运用机械设计的相关知识，如力学、材料力学、机械制图等，完成简单的机械设计。

3. 培养学生对机械设计过程中涉及的参数计算、方案比较和优化方法的应用能力。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制机械图纸的能力。

2. 培养学生运用相关工具和设备进行机械加工和组装的能力。

3. 提高学生解决实际工程问题的能力，包括分析问题、提出方案和实施改进。

情感态度价值观目标：1. 培养学生对机械设计学科的兴趣，激发学生的创新意识和探索精神。

2. 培养学生的团队合作意识和沟通能力，使学生能够在团队中发挥积极作用。

3. 引导学生关注机械设计在国民经济发展中的重要作用，培养学生的社会责任感和使命感。

本课程针对高中年级学生，结合学科特点，注重理论与实践相结合。

在教学过程中，充分考虑学生的认知水平、兴趣和特长，以项目为导向，激发学生的学习兴趣和积极性。

课程目标分解为具体的学习成果，以便在教学设计和评估中，确保学生能够达到预定的知识、技能和情感态度价值观目标。

二、教学内容1. 机械设计基本原理：包括机械结构功能、机械设计要求、设计方法和步骤。

- 教材章节：第一章 机械设计概述- 内容：机械结构功能分析、设计要求及设计流程。

2. 机械设计基础知识：涵盖力学、材料力学、机械制图等基本理论知识。

- 教材章节：第二章 机械设计基础知识- 内容：力学原理、材料力学性能、机械制图标准及规范。

3. 机械零件设计：包括轴、齿轮、轴承、联轴器等常见零件的设计方法和计算。

- 教材章节：第三章 机械零件设计- 内容：轴的设计、齿轮的设计、轴承和联轴器的选用与计算。

4. 机械设计实例分析：分析典型机械设计案例，理解设计过程中的参数计算、方案比较和优化方法。

- 教材章节：第四章 机械设计实例分析- 内容：案例分析、参数计算、方案比较及优化。

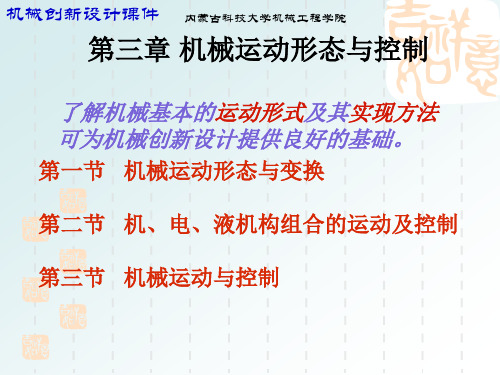

第三章 机械运动形态与变换
