化工厂设计的内容与程序1. 引言化工厂设计是指根据化工工艺原理和工艺流程，对化工生产设备、工艺参数进行综合研究和设计的过程。

它涉及到多个学科领域，如化学工程、机械工程、仪器仪表工程等，需要综合考虑安全性、经济性和环境保护等因素。

本文将介绍化工厂设计的主要内容与程序，并对其中的一些关键环节进行详细阐述。

2. 化工厂设计的内容化工厂设计的内容包括但不限于以下几个方面：2.1 工艺设计工艺设计是化工厂设计的核心内容，它涉及到物料流程、反应原理、反应条件、设备选择等方面。

在工艺设计过程中，需要确定最佳的工艺路线，优化工艺参数，提高产品质量和产能。

同时，还要考虑工艺的稳定性、可操作性和安全性等因素，确保化工生产过程的可控性和可持续性。

2.2 设备选型设备选型是根据工艺要求和生产规模，选择适合的设备和仪器。

在设备选型过程中，需要考虑设备的材质、尺寸、结构和性能等因素，确保设备能够满足工艺要求，并达到预期的生产效果。

同时，还要考虑设备的可靠性、维护性和成本等因素，确保设备的长期运行和经济性。

2.3 工程布局工程布局是将设备、管道、仪表等按照一定的规划和排列方式布置在化工厂内的过程。

在工程布局过程中，需要考虑设备之间的空间关系、管道的走向和连接方式，以及现场操作的便利性和安全性等因素。

同时，还要考虑厂区的土地利用、环境保护和消防安全等要求，确保化工厂的整体布局符合规范和要求。

2.4 安全设计安全设计是化工厂设计的重要内容，它旨在预防和控制事故的发生，保障生产过程中的人身安全和设备安全。

在安全设计过程中，需要考虑到工艺的危险性和风险性，采取相应的措施和技术手段，确保生产过程的安全性和可靠性。

同时，还要制定安全管理制度和培训计划，提高员工的安全意识和应急处理能力。

3. 化工厂设计的程序化工厂设计的程序可以分为以下几个阶段：3.1 前期研究前期研究是化工厂设计的第一阶段，主要包括市场分析、工艺研究和可行性研究等。

在前期研究过程中，需要收集和分析相关的市场信息和技术资料，评估工艺可行性和经济性，确定项目的投资规模和回报周期。

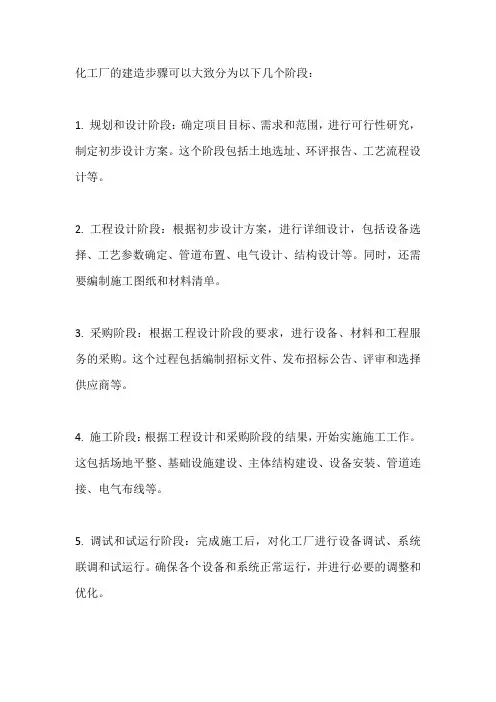

化工厂的建造步骤可以大致分为以下几个阶段：
1. 规划和设计阶段：确定项目目标、需求和范围，进行可行性研究，制定初步设计方案。

这个阶段包括土地选址、环评报告、工艺流程设计等。

2. 工程设计阶段：根据初步设计方案，进行详细设计，包括设备选择、工艺参数确定、管道布置、电气设计、结构设计等。

同时，还需要编制施工图纸和材料清单。

3. 采购阶段：根据工程设计阶段的要求，进行设备、材料和工程服务的采购。

这个过程包括编制招标文件、发布招标公告、评审和选择供应商等。

4. 施工阶段：根据工程设计和采购阶段的结果，开始实施施工工作。

这包括场地平整、基础设施建设、主体结构建设、设备安装、管道连接、电气布线等。

5. 调试和试运行阶段：完成施工后，对化工厂进行设备调试、系统联调和试运行。

确保各个设备和系统正常运行，并进行必要的调整和优化。

6. 验收和投产阶段：经过调试和试运行，进行工程验收，包括安全、环保、设备运行情况的检查。

通过验收后，化工厂正式投入运营。

在整个建造过程中，需要严格遵守相关的法律法规和建筑标准，确保建造过程的安全性和环保性。

此外，还需要与相关的监管机构和专业人员密切合作，确保项目顺利进行。

请注意，以上仅为一般化工厂建造步骤的概述，实际的建造过程会根据具体的项目和需求而有所不同。

如果您有具体的化工厂建造需求，建议咨询专业的建筑设计和施工单位，他们将能够为您提供更详细和准确的建造方案。

化工部关于化工工厂初步设计内容深度的规定
一、化工工厂初步设计内容
1.厂区定位，选择合适的地点，确定厂区的大小，考虑地上、地下的空间布局，确定施工范围，以及临近设施和环境的影响。

2.厂房设计，依据企业生产需要，拟订生产工艺流程，确定工艺建筑空间，合理安排生产工序、生产线、生产网络，确定建筑尺寸，建筑材料的选择，建筑工艺流程，室内装饰、布置、空调通风、施工技术等。

3.机械工程结构设计，依据企业生产需要，确定机械设备的种类，型号，参数，安装位置，机械设备的安装，调试，维护等工作。

4.电气工程设计，根据企业的生产需要，确定电力系统的容量，电气设备的型号，参数，安装位置，电气设备的安装，调试，维护等工作。

5.内外装修，绘制建筑结构，墙、屋面及地面材料的组合，室内外装修材料布置，确定装修样式，给出装修的颜色设计，保持内外统一性。

6.电气改造，确定电气改造的内容，给出改造设计图，确定电气设备的种类，型号，参数，安装位置，电气改造的内容，设计安全措施，根据不同的生产需要，实施相应的高压，中压，低压工程。

7.给排水设计，根据厂房的功能。

化⼯设计复习题⼀《化⼯设计与制图》复习题⼀、填空题第⼀章化⼯⼚设计的内容与程序1、概念设计是以过程研究中间结果或最终结果为基础，从⼯程⾓度出发按照未来⽣产规模所进⾏的⼀种假想设计。

2、化⼯计算包括⼯艺设计中的物料衡算、能量衡算和设备选型和计算三⽅⾯内容。

3、设计代表⼯作的任务是参加基本建设的现场施⼯和安装。

4、根据化⼯过程开发程序进⾏分类，化⼯设计分为四种设计类型，即概念设计、中试设计、基础设计和⼯程设计。

5、在化⼯新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。

6、中试设计内容和程序基本上和⼯程设计相同，但由于规模⼩，若施⼯安装⼒量较强，可以不出管道、仪表、管架等安装图纸。

7、按国内传统设计体制，⼯程设计可分为三种类型，即初步设计、扩⼤初步设计和施⼯图设计。

第⼆章⼯艺流程设计8、在⼯艺流程草图中，流程线的起始和终了处注明物料的名称、来源及去向。

9、⼯艺流程草图⼜称为⽅案流程图或流程⽰意图，⼀般在⽣产⽅法（或⼯艺路线）确定后绘制，主要为⼯艺计算服务，也是⼯艺流程图设计的依据。

10、⼯艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。

11、⼯⼚的三废治理⼯程的“三同时”是指三废治理⼯程必须与主体⼯程同时设计、同时施⼯、同时投⼊使⽤。

12、在选择⽣产⽅法和⼯艺流程时，应遵循的三原则是先进性、可靠性和合理性。

13、当⽣产⼯艺路线(⽣产⽅法)选定后，就可以进⾏流程设计。

14、⼯艺管道及仪表流程图⼀般采⽤A1 图幅横幅绘制，数量不限；流程简单时，可采⽤A2图幅；图纸不宜加长和加宽。

15、化⼯⼯艺图纸的图线宽度有粗、中、细三种类型，其宽度⽐例为4:2:1 。

16、绘制⼯艺流程图时，流程线⼀般画成⽔平线和垂直线，转弯⼀律画成直⾓。

第三章物料衡算与能量衡算17、对于物料衡算⽽⾔，按计算范围分为单个设备的物料衡算与全流程的物料衡算。

18、在进⾏化⼯设计计算时，⽣产时间现在⼀般按330 天或8000 ⼩时进⾏设计计算。

化工厂设计流程一般包括以下步骤：
1. 前期准备阶段：确定项目的产品和规模，了解原材料的来源、加工工艺及其环保要求，并评估项目的可行性和经济效益。

2. 工艺流程设计阶段：根据项目需求和设备容量，设计产物的工艺流程，并考虑原材料的储存和输送、反应器的选型和布置、反应过程的控制和管理等方面。

3. 设备选型与布置阶段：根据工艺流程设计，选定合适的设备并进行布置。

其中包括评估设备的质量、性能、稳定性、耐久性、安装方案、操作方便性和维护保养成本等，并考虑到设备的放置空间、动力设备的选用等因素。

4. 安全环保设计阶段：设计工程要设立一些必要的防止和控制污染的技术措施，以符合现代工业中关于安全、环保的各种要求。

如提高反应硬度、建立废水、废气、废液的处理系统，设计泄漏、防火等安全措施。

5. 自动化系统设计阶段：设计生产自动化控制系统，并安装、调试和维护控制系统的软硬件设备。

6. 施工、安装及调试阶段：在完成前面几步的设计工作之后，即可进入工程的施工、安装与调试阶段。

该阶段主要包括土建工程、设备安装、管道设施及通讯设备安装、调试等。

7. 试生产阶段：在工程建设收尾之时，为确保设备的正常运行，工程建设单位可以运用一定的工艺试验，考量工艺与设备是否相匹配。

如安排运行设备、检修设备、调试设备等方面的实验及试生产工作。

8. 交付使用阶段：试生产阶段的实验和试生产工作完成后，方可进入交付使用阶段。

交付后还应配备一定数量的设备的专职使用人员，并建立完善的设备运行管理制度。

以上是化工厂设计流程的基本步骤，并且可以根据具体情况进行相应调整。

化工厂的设计步骤一、前期准备阶段在进行化工厂设计之前，需要进行一系列的前期准备工作，包括确定项目类型、规模和功能，编制项目可行性研究报告等。

在这个阶段，需要考虑到项目的经济性、技术可行性以及环境保护等方面的因素。

二、工艺流程设计阶段1.原料与产品确定：确定需要加工的原料种类和产品种类，在此基础上，选择合适的工艺进行加工。

2.工艺流程设计：根据原料和产品的特性，设计合适的工艺流程。

工艺流程设计需要考虑到原料的预处理、反应、分离、精制等过程，并制定相应的程序控制和自动化系统。

3.物料平衡计算：根据工艺流程，进行物料平衡计算，确定物料的流量和浓度等参数。

4.热力平衡计算：根据工艺流程和物料平衡，进行热力平衡计算，确定需要提供或消耗的热量，以及热量传递的方式。

5.设备选择与设计：根据工艺流程和物料和热力平衡计算的结果，选择合适的设备，并进行相应的设计和参数计算。

三、设备布局设计阶段1.建筑物布局设计：确定化工厂各个建筑物的位置和相互之间的关系，包括生产车间、办公楼、实验室、仓库等。

2.设备布局设计：将各个设备按照工艺流程的要求进行布置，确保设备之间的空间和连通性，方便物料和人员的流动。

3.管道设计：根据工艺流程和设备布局，进行管道设计，包括选择管道材料、规格和布置方式等。

四、工艺安全设计阶段1.危险源辨识与评价：对化工厂的工艺流程和设备进行系统的危险源辨识和评价，确定潜在的安全风险和危险源。

2.安全防护措施设计：根据危险源评价的结果，设计相应的安全措施，包括防火、防爆、防毒、防腐蚀等。

3.安全装置的选择与设计：选择适当的安全装置，如安全阀、报警装置、紧急停车装置等，并进行相应的设计和参数计算。

五、环境保护设计阶段1.环境影响评价：对化工厂的环境影响进行评价，包括废气、废水、固体废物的排放与处理等。

2.环境保护措施设计：根据环境影响评价的结果，设计相应的环境保护措施，包括废气治理、废水处理、噪声控制等。

六、详细设计阶段在完成初步设计之后，进行详细设计，包括设备的结构设计、配管设计、电气设计、仪表设计等方面。
