第一章化工厂设计的内容与程序1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。
2、请画出化工厂设计的工作程序示意图。
3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。
4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。
二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。
五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。
六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。
七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。
第二章工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。
2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。
3、工艺流程设计的步骤有哪些？答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。
化工设计教案(全面)第一章：化工设计概述1.1 教学目标让学生了解化工设计的定义和目的让学生了解化工设计的基本流程和步骤让学生了解化工设计的主要内容和注意事项1.2 教学内容化工设计的定义和目的化工设计的基本流程和步骤化工设计的主要内容和注意事项1.3 教学方法讲解法：讲解化工设计的定义、目的、流程、步骤、内容和注意事项案例分析法：分析典型的化工设计案例，让学生更好地理解和掌握化工设计的方法和技巧1.4 教学评估课堂问答：提问学生关于化工设计的基本概念和知识点案例分析：让学生分组讨论和分析典型的化工设计案例，提出设计方案和注意事项第二章：化工原料的选择2.1 教学目标让学生了解化工原料的选择标准和依据让学生了解不同化工原料的性质和特点让学生能够根据具体需求选择合适的化工原料2.2 教学内容化工原料的选择标准和依据不同化工原料的性质和特点选择合适的化工原料的方法和技巧2.3 教学方法讲解法：讲解化工原料的选择标准、依据以及不同化工原料的性质和特点案例分析法：分析具体的化工原料选择案例，让学生学会如何选择合适的化工原料2.4 教学评估课堂问答：提问学生关于化工原料选择标准和依据的知识点案例分析：让学生分组讨论和分析具体的化工原料选择案例，提出合适的选择方案第三章：化工工艺流程设计3.1 教学目标让学生了解化工工艺流程设计的基本原则和方法让学生了解不同化工单元操作的特点和应用让学生能够设计简单的化工工艺流程3.2 教学内容化工工艺流程设计的基本原则和方法不同化工单元操作的特点和应用设计简单化工工艺流程的方法和技巧3.3 教学方法讲解法：讲解化工工艺流程设计的基本原则、方法和不同化工单元操作的特点和应用案例分析法：分析具体的化工工艺流程设计案例，让学生学会如何设计简单的化工工艺流程3.4 教学评估课堂问答：提问学生关于化工工艺流程设计的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的化工工艺流程设计案例，提出设计方案第四章：设备选型与布局4.1 教学目标让学生了解化工设备选型的依据和标准让学生了解不同类型化工设备的性能和应用让学生能够进行基本的化工设备选型和布局设计4.2 教学内容化工设备选型的依据和标准不同类型化工设备的性能和应用化工设备布局设计的原则和方法4.3 教学方法讲解法：讲解化工设备选型的依据、标准和不同类型设备的性能和应用案例分析法：分析具体的设备选型和布局设计案例，让学生学会如何进行设备选型和布局设计4.4 教学评估课堂问答：提问学生关于化工设备选型和布局设计的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的设备选型和布局设计案例，提出设计方案第五章：管道与阀门设计5.1 教学目标让学生了解管道设计的基本原则和方法让学生了解阀门的选择标准和应用场合让学生能够进行基本的管道和阀门设计5.2 教学内容管道设计的基本原则和方法阀门的选择标准和应用场合管道和阀门设计中的注意事项5.3 教学方法讲解法：讲解管道设计的基本原则、方法和阀门的选择标准及应用场合案例分析法：分析具体的管道和阀门设计案例，让学生学会如何进行管道和阀门设计5.4 教学评估课堂问答：提问学生关于管道设计和阀门选择的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的管道和阀门设计案例，提出设计方案第六章：控制系统设计6.1 教学目标让学生了解化工过程控制的基本原理和方法让学生了解常用控制仪表的性能和应用让学生能够进行基本的化工过程控制系统设计6.2 教学内容化工过程控制的基本原理和方法常用控制仪表的性能和应用化工过程控制系统设计的方法和技巧6.3 教学方法讲解法：讲解化工过程控制的基本原理、方法和常用控制仪表的性能及应用案例分析法：分析具体的控制系统设计案例，让学生学会如何进行化工过程控制系统设计6.4 教学评估课堂问答：提问学生关于化工过程控制和控制仪表的基本原理和方法的知识点案例分析：让学生分组讨论和分析具体的控制系统设计案例，提出设计方案第七章：安全设计与环境保护7.1 教学目标让学生了解化工过程中的安全问题和处理方法让学生了解化工过程对环境的影响和防治措施让学生能够进行化工过程的安全设计和环境保护7.2 教学内容化工过程中的安全问题及其处理方法化工过程对环境的影响及其防治措施安全设计和环境保护的方法和技巧讲解法：讲解化工过程中的安全问题、处理方法以及化工过程对环境的影响和防治措施案例分析法：分析具体的安全设计和环境保护案例，让学生学会如何进行化工过程的安全设计和环境保护7.4 教学评估课堂问答：提问学生关于化工过程安全设计和环境保护的知识点案例分析：让学生分组讨论和分析具体的安全设计和环境保护案例，提出设计方案第八章：经济效益分析8.1 教学目标让学生了解化工项目经济效益分析的基本概念和方法让学生能够进行化工项目的投资估算和成本分析让学生掌握化工项目经济盈利性评价指标和风险评估8.2 教学内容化工项目经济效益分析的基本概念和方法化工项目的投资估算和成本分析化工项目经济盈利性评价指标和风险评估8.3 教学方法讲解法：讲解化工项目经济效益分析的基本概念、方法和评价指标案例分析法：分析具体的化工项目经济效益分析案例，让学生学会如何进行投资估算、成本分析和风险评估课堂问答：提问学生关于化工项目经济效益分析的基本概念和方法的知识点案例分析：让学生分组讨论和分析具体的化工项目经济效益分析案例，提出分析报告第九章：HSE管理9.1 教学目标让学生了解HSE管理的概念和内容让学生了解HSE管理体系的建立和运行让学生能够进行HSE风险评估和事故预防9.2 教学内容HSE管理的概念和内容HSE管理体系的建立和运行HSE风险评估和事故预防的方法和技巧9.3 教学方法讲解法：讲解HSE管理的概念、内容以及管理体系的建立和运行案例分析法：分析具体的HSE管理案例，让学生学会如何进行HSE风险评估和事故预防9.4 教学评估课堂问答：提问学生关于HSE管理的基本概念和方法的知识点案例分析：让学生分组讨论和分析具体的HSE管理案例，提出改进措施第十章：化工项目实施与验收10.1 教学目标让学生了解化工项目实施的基本程序和步骤让学生了解化工项目验收的标准和方法让学生能够进行化工项目的实施和验收10.2 教学内容化工项目实施的基本程序和步骤化工项目验收的标准和方法化工项目实施与验收的注意事项10.3 教学方法讲解法：讲解化工项目实施的基本程序、步骤和验收的标准及方法案例分析法：分析具体的化工项目实施和验收案例，让学生学会如何进行化工项目的实施和验收10.4 教学评估课堂问答：提问学生关于化工项目实施和验收的基本程序和方法的知识点案例分析：让学生分组讨论和分析具体的化工项目实施和验收案例，提出实施和验收方案第十一章：化工设计的创新与改进11.1 教学目标让学生了解化工设计中创新与改进的重要性让学生了解化工设计创新与改进的方法和途径让学生能够进行化工设计的创新与改进11.2 教学内容化工设计中创新与改进的重要性化工设计创新与改进的方法和途径化工设计创新与改进的实践案例11.3 教学方法讲解法：讲解化工设计中创新与改进的重要性、方法和途径案例分析法：分析具体的化工设计创新与改进案例，让学生学会如何进行化工设计的创新与改进11.4 教学评估课堂问答：提问学生关于化工设计创新与改进的重要性、方法和途径的知识点案例分析：让学生分组讨论和分析具体的化工设计创新与改进案例，提出改进方案第十二章：化工设计的未来发展12.1 教学目标让学生了解化工设计的发展趋势和挑战让学生了解新兴技术在化工设计中的应用让学生能够展望化工设计的未来发展12.2 教学内容化工设计的发展趋势和挑战新兴技术在化工设计中的应用化工设计未来发展的展望12.3 教学方法讲解法：讲解化工设计的发展趋势、挑战和新兴技术的应用案例分析法：分析具体的化工设计未来发展的案例，让学生学会如何展望化工设计的未来发展12.4 教学评估课堂问答：提问学生关于化工设计发展趋势、挑战和新兴技术应用的知识点案例分析：让学生分组讨论和分析具体的化工设计未来发展的案例，提出未来发展展望第十三章：化工设计软件与应用13.1 教学目标让学生了解化工设计软件的种类和功能让学生掌握常见化工设计软件的操作方法和技巧让学生能够运用化工设计软件进行实际设计工作13.2 教学内容化工设计软件重点和难点解析重点：1. 化工设计的定义、目的、流程、步骤、内容和注意事项。
化工设计教案(全面)第一章：化工设计基本概念1.1 化工设计的定义和意义1.2 化工设计的内容和流程1.3 化工设计的任务和目标1.4 化工设计的依据和标准1.5 化工设计的注意事项第二章：化工工艺流程设计2.1 工艺流程设计的原则和步骤2.2 工艺流程图的绘制和符号表示2.3 物料平衡计算和设备选型2.4 工艺参数的确定和优化2.5 工艺流程的评析和改进第三章：化工设备设计3.1 常用化工设备类型和结构特点3.2 设备设计的基本原则和计算方法3.3 设备材料的选择和规格确定3.4 设备强度计算和应力分析3.5 设备的制造和验收要求第四章：化工布局设计4.1 布局设计的原则和步骤4.2 平面布局图的绘制和优化4.3 空间布局设计和设备排列4.4 管道布置设计和常用符号表示4.5 布局设计的评析和改进第五章：化工安全与环境设计5.1 安全设计的原则和内容5.2 危险分析和风险评估5.3 安全设施和防护措施的设计5.4 环境保护的原则和措施5.5 化工事故应急预案和处理措施第六章：化工经济性评估6.1 投资估算和成本分析6.2 经济效益评价指标和方法6.3 现金流量分析和财务评价6.4 成本控制和降低措施第七章：化工设备Piping 和Instrumentation 设计7.1 管道系统设计和常用管件7.2 管道材料选择和压力等级7.3 管道布置和走向优化7.4 仪表选型和控制系统设计7.5 设备接口和管道连接方式第八章：化工控制系统设计8.1 控制系统的类型和原理8.2 控制器选型和参数整定8.3 控制系统设备和元件的选择8.4 控制系统的安装和调试第九章：化工工艺模拟和优化9.1 工艺模拟软件的选择和应用9.2 工艺参数的模拟和优化9.3 工艺过程的模拟和结果分析9.4 工艺优化方法和案例分析10.1 设计文件的整理和归档10.2 设计成果的汇报和讲解10.3 设计中存在的问题和改进措施10.4 设计成果的评价和反馈10.5 答辩准备和注意事项重点和难点解析重点环节一：工艺流程设计的原则和步骤补充和说明：工艺流程设计是化工设计的核心，其合理性和科学性直接影响到整个化工生产过程的效率和安全性。
化工设计概论各章节的联系化工设计概论是一门综合性较强的课程，其内容涵盖了化工设计的各个方面。
本文将从各章节的联系入手，探讨化工设计概论的知识体系。

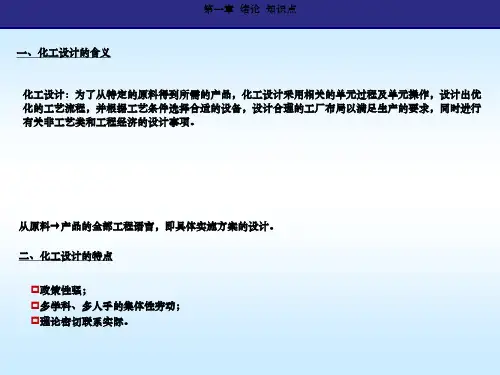

第一章：化工设计概论本章主要介绍了化工设计的基本概念、发展历程、任务和要求。
在化工设计概论中，我们了解到化工设计是一门综合性很强的学科，它涉及到化学、物理、机械、材料等多个学科。
化工设计的任务是根据生产要求，设计出满足要求的化工生产过程和设备。
因此，化工设计需要具备扎实的理论基础和丰富的实践经验。
第二章：化工产品的生产工艺本章主要介绍了化工产品的生产过程和原理。
在化工产品的生产过程中，需要考虑到原料的选择、反应条件、反应器的选型等多个方面。
同时，还需要考虑到产品的纯度、产量、能耗等指标。
因此，在化工产品的生产过程中，需要综合考虑多个因素，进行全面的分析和优化。
第三章：化工设备的基本原理本章主要介绍了化工设备的分类、结构和工作原理。
在化工设备的选择和设计中，需要考虑到设备的安全性、可靠性、经济性等多个方面。
同时，还需要考虑到设备的维护保养和更新换代等问题。
因此，在化工设备的选择和设计中，需要综合考虑多个因素，进行全面的分析和评估。
第四章：化工流程图与流程计算本章主要介绍了化工流程图和流程计算的基本原理和方法。
在化工流程图和流程计算中，需要考虑到反应条件、物料流动、热量平衡等多个方面。
同时，还需要考虑到反应器的选型、管道布局、能耗等问题。
因此，在化工流程图和流程计算中，需要进行全面的分析和计算，确保流程图和计算结果的准确性和可靠性。
第五章：化工系统优化本章主要介绍了化工系统优化的基本原理和方法。
在化工系统优化中，需要考虑到系统的稳定性、经济性、可靠性等多个方面。
同时，还需要考虑到系统的安全性、环保性、节能减排等问题。
因此，在化工系统优化中，需要进行全面的分析和评估，确保系统运行效率和效益最大化。
总之，化工设计概论各章节之间存在着密切的联系。
只有全面理解各章节之间的关系，并进行综合分析和评估，才能够真正掌握化工设计概论的知识体系，并在实践中取得良好的成果。
化工设计教案(全面)第一章：化工设计基础1.1 教案概述：本章节主要介绍化工设计的概念、目的、任务和基本原则。
使学生了解化工设计的基本要求和流程，掌握化工设计的基本方法。
1.2 教学目标：了解化工设计的概念和任务。
掌握化工设计的基本原则和流程。
掌握化工设计的基本方法。
1.3 教学内容：1.3.1 化工设计的概念和目的1.3.2 化工设计的任务和分类1.3.3 化工设计的基本原则1.3.4 化工设计的流程1.3.5 化工设计的方法1.4 教学方法：讲授：讲解化工设计的概念、目的、任务和基本原则。
案例分析：分析实际化工设计案例，让学生了解化工设计的流程和方法。
1.5 教学评估：课堂问答：检查学生对化工设计概念、目的、任务和基本原则的理解。
案例分析：评估学生对化工设计流程和方法的应用能力。
第二章：化工过程设计2.1 教案概述：本章节主要介绍化工过程设计的基本原理和方法。
使学生了解化工过程设计的重要性和基本步骤，掌握化工过程设计的方法。
2.2 教学目标：了解化工过程设计的重要性和任务。
掌握化工过程设计的基本步骤和原理。
掌握化工过程设计的方法。
2.3 教学内容：2.3.1 化工过程设计的重要性2.3.2 化工过程设计的基本步骤2.3.3 化工过程设计的原理2.3.4 化工过程设计的方法2.4 教学方法：讲授：讲解化工过程设计的重要性、基本步骤和原理。
案例分析：分析实际化工过程设计案例，让学生了解化工过程设计的方法。
2.5 教学评估：课堂问答：检查学生对化工过程设计重要性、基本步骤和原理的理解。
案例分析：评估学生对化工过程设计方法的运用能力。
第三章：化工设备设计3.1 教案概述：本章节主要介绍化工设备设计的基本原理和方法。
使学生了解化工设备设计的重要性和基本步骤，掌握化工设备设计的方法。
3.2 教学目标：了解化工设备设计的重要性和任务。
掌握化工设备设计的基本步骤和原理。
掌握化工设备设计的方法。
3.3 教学内容：3.3.1 化工设备设计的重要性3.3.2 化工设备设计的基本步骤3.3.3 化工设备设计的原理3.3.4 化工设备设计的方法3.4 教学方法：讲授：讲解化工设备设计的重要性、基本步骤和原理。
《化工设计与制图》复习题一、填空题第一章化工厂设计的内容与程序1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。
2、化工计算包括工艺设计中的物料衡算、能量衡算和设备选型和计算三方面内容。
3、设计代表工作的任务是参加基本建设的现场施工和安装。
4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、基础设计和工程设计。
5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。
6、中试设计内容和程序基本上和工程设计相同，但由于规模小，若施工安装力量较强，可以不出管道、仪表、管架等安装图纸。
7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和施工图设计。
第二章工艺流程设计8、在工艺流程草图中，流程线的起始和终了处注明物料的名称、来源及去向。
9、工艺流程草图又称为方案流程图或流程示意图，一般在生产方法（或工艺路线）确定后绘制，主要为工艺计算服务，也是工艺流程图设计的依据。
10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。
11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程同时设计、同时施工、同时投入使用。
12、在选择生产方法和工艺流程时，应遵循的三原则是先进性、可靠性和合理性。
13、当生产工艺路线(生产方法)选定后，就可以进行流程设计。
14、工艺管道及仪表流程图一般采用 A1 图幅横幅绘制，数量不限；流程简单时，可采用A2图幅；图纸不宜加长和加宽。
15、化工工艺图纸的图线宽度有粗、中、细三种类型，其宽度比例为4:2:1 。
16、绘制工艺流程图时，流程线一般画成水平线和垂直线，转弯一律画成直角。
第三章物料衡算与能量衡算17、对于物料衡算而言，按计算范围分为单个设备的物料衡算与全流程的物料衡算。
18、在进行化工设计计算时，生产时间现在一般按 330 天或 8000 小时进行设计计算。
第一章化工厂设计的内容与程序第一节化工设计的种类化工设计可根据项目性质分类，也可按设计性质分类。
一、根据项目性质分类（一）新建项目设计新建项目设计包括新产品设计和采用新工艺或新技术的产品的设计。
这类设计往往由开发研究单位提供基础设计，然后由工程研究部门根据建厂地区的实际情况作出工程设计。
（二）重复建设项目设计由于市场需要，有些产品需要再建生产装置，由于新建厂的具体条件与原厂不同，即算是产品的规模、规格及工艺完全相同，还是需要由工程设计部门进行设计。
（三）已有装置的改造设计一些老的生产装置其产品质量和产量均不能满足客户要求，或者由于技术原因，原材料和能量消耗过高而缺乏竞争能力，必须对老装置进行改造，其中包括去掉影响产品产量和质量的“瓶颈”，优化生产过程操作控制，以及提高能量的综合利用率和局部的工艺或设备改造更新等。
这类设计往往由生产企业的设计部门进行。
二、根据设计性质分类（一）新技术开发过程中的设计①概念设计。
基础研究结束后，应进行概念设计。
概念设计的规模应是工业化时的最佳规模。
概念设计是从工程角度出发进行的一种假想设计，其作法可参照常规的工程设计方法和步骤，设计工艺流程，进行全系统的物料衡算、热量衡算和设备工艺计算，确定工艺操作条件及主要设备的型式和材质，进行参数的灵敏度和生产安全分析，确定三废治理措施，计算基建投资、产品成本等主要技术经济指标。
②中试设计。
按照现代技术开发的观点，中试的主要目的是验证模型和数据，即概念设计中的一些结果和设想通过中试来验证。
③基础设计。
基础设计是新技术开发的最终成果，它是工程设计的依据。
基础设计有些类似于我国的技术设计，但又有很大的差别。
与技术设计不同的是基础设计除了一般的工艺条件外，还包括了大量的化学工程方面的数据，特别是反应工程方面的数据，以及利用这些数据进行设计计算的结果。
（二）工程设计根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，工程设计可分为三段设计、两段设计和一段设计。
化工设计教案(全面)第一章：化工设计基本概念1.1 化工设计的定义解释化工设计的含义和目的强调化工设计在化工行业中的重要性1.2 化工设计的内容介绍化工设计的主要内容，包括工艺流程设计、设备选型、物料计算、热力学计算、传质和传递过程计算等1.3 化工设计的阶段说明化工设计的各个阶段，包括前期研究、基础设计、详细设计和施工图设计等第二章：工艺流程设计2.1 工艺流程设计的原则介绍工艺流程设计的基本原则，包括合理性、可靠性、安全性、环保性和经济性等2.2 工艺流程设计的方法讲解工艺流程设计的方法和步骤，包括流程图绘制、物料和能量平衡计算、设备选型和参数计算等2.3 工艺流程设计的案例分析提供一些工艺流程设计的案例，让学生通过分析和讨论来加深对工艺流程设计的理解第三章：设备选型与参数计算3.1 常用化工设备简介介绍常用化工设备的基本工作原理和结构特点，如反应器、塔、釜、泵、压缩机等3.2 设备选型的原则讲解设备选型的基本原则，包括设备性能要求、可靠性、安全性、经济性和维修方便等3.3 设备参数计算的方法介绍设备参数计算的方法，如流量计算、压力计算、温度计算等，并给出一些计算公式和案例分析第四章：物料计算与热量平衡4.1 物料计算的基本方法讲解物料计算的基本方法，包括质量守恒定律、反应物和物的摩尔比例关系等4.2 热量平衡计算的基本方法介绍热量平衡计算的基本方法，包括热量守恒定律、热量传递方程等，并讲解热量平衡表的编制方法4.3 物料和热量平衡计算的案例分析提供一些物料和热量平衡计算的案例，让学生通过分析和计算来加深对物料和热量平衡计算的理解第五章：安全性和环保性考虑5.1 化工设计中的安全性考虑强调化工设计中安全性考虑的重要性，讲解安全设计的原则和措施，如防爆、防泄漏、防腐蚀等5.2 化工设计中的环保性考虑讲解化工设计中环保性考虑的重要性，介绍环保法规和标准，讲解环保措施的设计和实施方法5.3 安全性和环保性案例分析提供一些安全性和环保性的案例，让学生通过分析和讨论来加深对化工设计中安全性和环保性的理解和认识。
第一章化工厂设计的内容与程序（陈声宗习题与思考题2010.9）1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。
2、请画出化工厂设计的工作程序示意图。
3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。
4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。
二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。
五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。
六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。
七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。
第二章 工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。
2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。
3、工艺流程设计的步骤有哪些？ 答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。
