Rhino在船舶曲面建模中的应用◎ 朱闽 郭可盈 黄技 吴屯彪 广东海洋大学船舶与海运学院 通讯作者：黄技摘 要：本文对船舶曲面建模进行简单阐述，介绍了Rhino软件在曲面建模的意义，并以Rhino建模软件为例，讲述该软件在某海洋平台供应船曲面建模中的应用。
关键词：船舶曲面建模；型线图；Rhino软件1.引言船舶是一种复杂的水上建筑物，按照其使用场景和使用要求的不同而具有不同的水动力性能和结构特点。
船舶内部包括舱室空间、支撑骨架和排水结构，外型通常是有利于克服航行阻力的材料包络。
由此可知，船舶表面是一种复杂的三维流线型连续曲面。
对船舶水动力性能进行分析计算时，受限于C F D 软件并不擅长复杂曲面建模，需要借助更专业更强大的曲面建模软件。
张俊等基于Solidworks使用半宽水线放样进行船舶曲面建模[1]，陈郑乔等基于Ma xsurf使用点坐标进行游艇船体曲面建模[2]，王开源等基于ProE进行三维船体设计[3]，从上述的论文可以发现，前人使用了多种方式进行船舶曲面建模。
本文采用R h ino建模软件，以某海洋平台供应船为例，基于船舶型线图对曲面建模过程进行阐述，并介绍了Rhino在船舶曲面建模中的应用。
2.Rhino简介R h i n o （犀牛），全称Rhinoceros是Robert McNeel & Associates 公司推出 的以TL-Lib为曲面核心的NURBS （Non-Uniform Rational B-Spline 非均匀有理B样条）高级建模软件[4]。
在船舶曲面建模领域，R h i no 具有强大的模型塑造功能包括建立、编辑、解析和转换N U R BS曲线、曲面和实体，而且在对体曲率改变上没有任何局限性，R hino所提供的多类型曲面建模工具可以精确地捕捉船舶不同部位不同曲率的变化，能更好地体现船舶的流线外形。
3.Rhino在船舶曲面建模中的应用本文采用的海洋平台供应船带有球鼻艏，沿船长方向曲面幅度变化较小，而且这类船舶底部大多以平底形式呈现，因此适合将船舶型线图作为建模基础绘制船体。

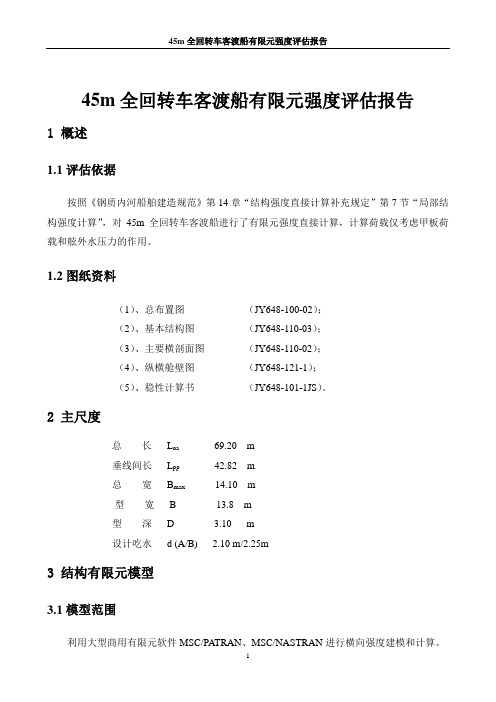

45m全回转车客渡船有限元强度评估报告1 概述1.1评估依据按照《钢质内河船舶建造规范》第14章“结构强度直接计算补充规定”第7节“局部结构强度计算”，对45m全回转车客渡船进行了有限元强度直接计算，计算荷载仅考虑甲板荷载和舷外水压力的作用。
1.2图纸资料（1）、总布置图（JY648-100-02）；（2）、基本结构图（JY648-110-03）；（3）、主要横剖面图（JY648-110-02）；（4）、纵横舱壁图（JY648-121-1）；（5）、稳性计算书（JY648-101-1JS）。
2 主尺度总长L oa69.20 m垂线间长L pp42.82 m总宽B max14.10 m型宽 B 13.8 m型深 D 3.10 m设计吃水 d (A/B) 2.10 m/2.25m3 结构有限元模型3.1模型范围利用大型商用有限元软件MSC/PATRAN、MSC/NASTRAN进行横向强度建模和计算。
运用MSC.Patran/Nastran软件进行建模及计算。
采用三维有限元模型，模型范围选取为整个船宽，舱段模型的纵向范围从#25肋位到#65肋位（两端的横舱壁包括在模型内）；垂向范围为整个型深。
其中甲板、船底板、纵横舱壁等平板结构用板单元模拟，肋板、船底桁材、甲板纵桁、甲板强横梁、舷侧纵桁、舷侧强肋骨、舱壁水平桁、舱壁垂直桁等腹板用板单元模拟，面板用梁单元模拟；其它小的骨材及支柱用梁单元模拟。
有限元模型有结点29709个，单元42139个。
有限元模型如图3.1~图3.4所示。
图3.1 舱段有限元模型图3.2 舱段有限元模型（隐去甲板）图3.3 舱段有限元板厚分布图图3.4 舱段有限元板厚分布图（隐去甲板）3.2坐标系取直角坐标系，坐标原点位于船体#25船底中线处，X轴沿船长指向船首为正，Y轴沿船宽指向左舷为正，Z轴沿型深向上为正。
3.3边界条件✧模型的两端（简称A端和B端）均需约束✧详细边界条件见下表3.1。
