双绞线制作实验原理双绞线是一种常用的电缆结构，广泛应用于通信领域。
它的设计原理基于减少电磁干扰和信号传输损耗，以提高传输质量和稳定性。
本文将详细介绍双绞线的制作原理及其在实验中的应用。
双绞线的制作原理主要包括两个方面，即结构设计和材料选择。
首先，双绞线采用了两根相互绞合在一起的导线，这样可以有效地减少电磁辐射和干扰。
绞合的导线通常由铜或铝制成，具有良好的导电性能和机械强度。
其次，双绞线的外部覆盖层通常采用绝缘材料，如聚乙烯或聚氯乙烯，以防止信号泄露和外界干扰。
在实验中，双绞线的应用十分广泛。
首先，双绞线可以用于传输数据信号。
由于双绞线具有良好的抗干扰性能，可以有效减少信号失真和传输损耗。
因此，在计算机网络、电话通信和局域网等领域中，双绞线被广泛应用于数据传输和通信连接。
其次，双绞线还可以用于电力传输。
由于双绞线具有较低的电阻和电感，可以提供稳定的电力传输，被广泛用于电力传输线路和电力设备连接。
双绞线的制作过程相对简单。
首先，选择合适的导线和绝缘材料。
根据不同的应用需求，选择合适规格和材质的导线，如铜导线或铝导线，并选择合适的绝缘材料进行覆盖。
然后，将两根导线绞合在一起，可以采用不同的绞合方式和绞合密度。
最后，根据需要，给双绞线加上外部保护层，如绝缘层或护套层，以增加电缆的机械强度和耐用性。
双绞线的制作原理和应用在实际中有着重要的意义。
首先，在数据传输领域，双绞线可以提供高质量和稳定的信号传输，确保数据的准确性和完整性。
其次，在通信领域，双绞线可以有效地减少信号干扰和泄露，提高通信质量和保密性。
此外，在电力传输领域，双绞线可以提供稳定的电力传输，减少能量损耗和电压波动。
双绞线作为一种常用的电缆结构，在实验中有着广泛的应用。
通过合理的结构设计和材料选择，双绞线可以提供稳定的信号传输和电力传输，保证数据的准确性和完整性。
双绞线的制作原理及其在实验中的应用，为通信和电力传输领域的发展做出了重要贡献。
未来，随着科技的不断进步和需求的不断增加，双绞线的应用将会得到进一步的拓展和发展。

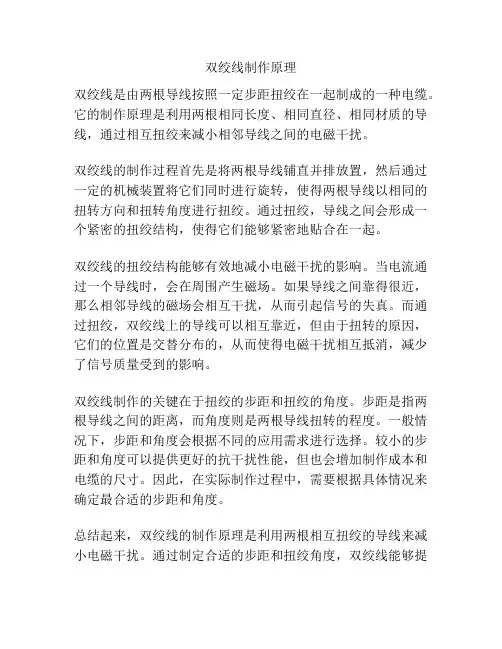

双绞线制作原理
双绞线是由两根导线按照一定步距扭绞在一起制成的一种电缆。
它的制作原理是利用两根相同长度、相同直径、相同材质的导线，通过相互扭绞来减小相邻导线之间的电磁干扰。
双绞线的制作过程首先是将两根导线铺直并排放置，然后通过一定的机械装置将它们同时进行旋转，使得两根导线以相同的扭转方向和扭转角度进行扭绞。
通过扭绞，导线之间会形成一个紧密的扭绞结构，使得它们能够紧密地贴合在一起。
双绞线的扭绞结构能够有效地减小电磁干扰的影响。
当电流通过一个导线时，会在周围产生磁场。
如果导线之间靠得很近，那么相邻导线的磁场会相互干扰，从而引起信号的失真。
而通过扭绞，双绞线上的导线可以相互靠近，但由于扭转的原因，它们的位置是交替分布的，从而使得电磁干扰相互抵消，减少了信号质量受到的影响。
双绞线制作的关键在于扭绞的步距和扭绞的角度。
步距是指两根导线之间的距离，而角度则是两根导线扭转的程度。
一般情况下，步距和角度会根据不同的应用需求进行选择。
较小的步距和角度可以提供更好的抗干扰性能，但也会增加制作成本和电缆的尺寸。
因此，在实际制作过程中，需要根据具体情况来确定最合适的步距和角度。
总结起来，双绞线的制作原理是利用两根相互扭绞的导线来减小电磁干扰。
通过制定合适的步距和扭绞角度，双绞线能够提
供较好的信号质量和抗干扰性能。
它广泛应用于电信、计算机网络等领域，成为一种常见的传输介质。
双绞线抗干扰及抗串扰原理一、双绞线传输原理监控领域中视频信号传输可分为非平衡式和平衡式两种传输方式。
同轴电缆属于非平衡传输线，采用一线一地的方式传输，双绞线采用两线不接地的方式传输，属于平衡传输线。
要用双绞线传输视频信号，必须在发送端将非平衡信号转换为平衡信号，在接收端再将平衡信号转换为非平衡信号。
一个基本的双绞线视频传输系统如图１所示。
图中的A1是差分信号发送放大器，完成非平衡到平衡的转换，A2是差分信号接收放大器，完成平衡到非平衡的转换。
图1二、双绞线（超五类双绞线）消除干扰的原理在双绞线中，干扰主要来自以下两方面：第一，外部干扰。
第二，同一电缆内部对线之间的相互串扰。
下面，我们对双绞线消除干扰的原理进行分析。
1、双绞线对外部干扰的抑制干扰信号对平行线的干扰，见图2。
Us为干扰信号源，干扰电流Is在双线的两条导线L1、L2上产生的干扰电流分别是I1和I2。
由于L1距离干扰源较近，因此，I1>I2，I=I1―I2≠0，有干扰电流存在。
图2干扰信号对扭绞双线回路的干扰，见图3。
与图2不同的是，双线回路在中点位置进行了一次扭绞。
在L1上存在干扰电流I11和I12，在L2上存在干扰电流I21和I22, 干扰电流I=I21+I22-I11-I12，由于两段线路的条件相同，所以，总干扰电流I=0。
所以只要设置合理的绞距，就能达到消除干扰的目的。
图32、同一电缆内部各线对之间的串扰2.1 两个未绞双线回路间的串扰，见图4。
其中Ue为主串回路，Us为被串回路。
导线L1上的电流I1在被串回路L3和L4中产生感应电流I31和I41 ,I41>I31，在被串回路中形成串扰电流I11=I41-I31，同样，导线L2上的电流I2在被串回路L3和L4中产生感应电流I32和I42，I42>I32，在被串回路中形成串扰电流I12=I32-I42，总干扰电流I=I11+I12，由于L1与L3、L4的距离比L2较近，I=I11+I12>0，在回路Us中形成干扰。

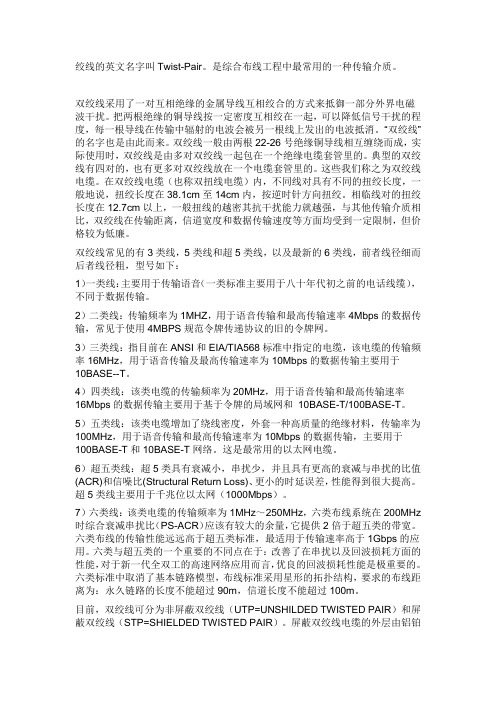

绞线的英文名字叫Twist-Pair。
是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。
相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
双绞线的制作实验报告一、实验目的（1）学会两种双绞线的制作方法；（2）掌握剥线、压线钳和普通网线测试仪的使用方法；（3）了解双绞线和水晶头的组成结构；（4）了解个网络设备之间网线连接的特点二、实验设备（1）若干米超五类双绞线；（2）若干个RJ-45水晶头；（3）剥线压线钳一把；（4）普通网线测试仪一个；三、实验原理1.双绞线(TP ,Twisted Pairwire)：是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线相互绞和在一起构成的。
2. RJ-45接头:用双绞线布线时，用来连接计算机、交换机等通信设备的是RJ-45接头（俗称水晶头）。
3.直通双绞线:当计算机与交换机、路由器等设备相连时，根据RJ-45接头各引脚的功能，双绞线两头的RJ-45头的引脚功能一一对应。
引脚标准 1 2 3 4 5 6 7 8 EIA/TIA568AEIA/TIA568B四、实验步骤制作五部曲、、、、。
1、剥线利用多功能压线钳将双绞线的外皮剥去2－3厘米，也就是三指宽。
2、理线按照EIA/TIA568B标准排列芯线。
3、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
4、插线插线就是把剪齐后的双绞线插入水晶头的后端，顶端对齐。
5、压线压线也就是利用剥线/压线钳挤压水晶头。
五、测线如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
还要注意测试仪两端指示灯亮的顺序是否与接线标准对应。
六、实验中遇到的问题及心得⑴剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路或不通，或者会造成相互干扰，通信质量下降；⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，以免出错；⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触；⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移位，造成白线之间不能分辩，出现芯线错位现象；⑸双绞线外皮是否已插入水晶头后端，并被水晶头后端夹住，这直接关系到所做线头的质量，否则在使用过程中会造成芯线松动；⑹压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线，否则会造成探针与芯线接触不良；⑺测试时要仔细观察测试仪两端指示灯的对应是否正确，否则表明双绞线两端排列顺序有错，不能以为灯能亮就可以。
双绞线的制作实验原理双绞线作为一种常用的通信电缆，广泛应用于计算机网络、电话系统、以太网等领域。
它的制作实验原理是怎样的呢？本文将从材料准备、制作步骤和实验原理三个方面进行详细介绍，让我们一起来了解吧。
一、材料准备在进行双绞线制作实验之前，我们先要准备所需的材料。
主要包括以下几种材料：1. 电缆芯线：一般使用铜线作为电缆的导体材料，因其导电性好、成本低廉。
2. 绝缘材料：绝缘材料常用的有PVC、PE、FEP等，其主要作用是对电缆的导体进行绝缘保护。
3. 阻燃材料：阻燃材料用于保护电缆免受火灾等危险，常用的有PVC阻燃料等。
4. 外护套材料：外护套材料用于对电缆进行保护，增强其机械强度和耐磨性能，一般使用PVC材料。
二、制作步骤1. 导体编织：将数根细铜线编织在一起，形成一根粗的导体，这样可以提高电缆的传输性能。
2. 经过导体的表面处理：在导体的表面进行镀锡或镀银等处理，以提高电缆的导电性和耐腐蚀性。
3. 绝缘处理：将绝缘材料涂覆在导体的表面，保护导体不受外界干扰，防止导体之间发生相互干扰。
4. 双绞：将两根经过绝缘处理的导体以特定的方式交替缠绕在一起，形成双绞线结构。
5. 阻燃处理：将阻燃材料涂覆在双绞线的外表面，提高电缆的阻燃性能，确保电缆在火灾等紧急情况下的安全性。
6. 外护套处理：将外护套材料涂覆在整个双绞线的外表面，保护电缆的内部结构免受外界物理损伤。
三、实验原理1. 降低串扰：以太网等高速传输要求双绞线具有良好的抗串扰性能。
双绞线中的两根导体通过双绞的方式相互交织在一起，能够有效地减少导体之间的串扰，提高信号传输质量。
2. 提高抗干扰性能：由于双绞线中的两根导体紧密交织在一起，能够相互屏蔽干扰信号的入侵，提高信号传输的抗干扰性能。
3. 减少传输损耗：双绞线采用导体编织和表面处理的方式，能够减小电缆的电阻，并降低信号传输过程中的损耗，提高传输效率。
4. 增加电缆的柔韧性：双绞线结构相对紧凑，使得电缆更加柔韧易弯曲，适合于各种安装环境。
双绞线制作原理双绞线是目前广泛应用于通信领域的一种电缆类型，其制作原理涉及到电磁干扰的抑制以及信号传输质量的提升。
本文将介绍双绞线的制作原理和相关技术。
一、双绞线的结构双绞线由一对维数相等的绝缘电缆线组成，它们被紧密地绕合在一起，形成了电缆的核心结构。
在电缆的外部，通常还会有绝缘材料以及防护层进行保护。
二、双绞线的制作过程1. 导体选择：双绞线的制作过程首先要选择合适的导体材料。
一般来说，常用的导体材料有铜线和铝线，其中铜线的导电性能更好。
另外，导体的直径也是需要考虑的因素之一。
2. 绝缘处理：导体材料被选择后，需要对其进行绝缘处理。
绝缘材料通常采用塑料或者橡胶等材料，其作用是防止导体之间的短路和信号干扰。
3. 绞合：绝缘处理完成后，两根绝缘电缆线被以特定的方式绕合在一起，形成双绞线的结构。
绞合的方式可以有不同的选择，如正向绞合、反向绞合等。
绞合的目的是为了减轻电磁干扰的影响，提高信号传输的稳定性。
4. 屏蔽处理：为了进一步提高双绞线的干扰抑制能力，通常会在绞合的线对外部添加一层屏蔽层。
屏蔽层可以是金属箔、铜网织物等材料，用于隔离外界的电磁信号。
5. 外部保护层处理：最后，双绞线的外部通常还会添加一层保护层，以保护线材不受外力的损害。
保护层可以是聚氯乙烯（PVC）等材料，具有良好的绝缘和耐磨性能。
三、双绞线的优势双绞线作为一种通信电缆，具有以下优势：1. 抗电磁干扰能力：双绞线通过采用绞合的方式，使得两根线材紧密相邻，减少了电磁信号的辐射和吸收，从而提高了信号传输的稳定性和抗干扰能力。
2. 降低传输损耗：双绞线采用导体细丝或者铜线，具有较低的电阻和电感，从而降低了信号传输过程中的耗损，并且能够支持更长的传输距离。
3. 灵活性：由于双绞线采用绞合的结构，使得其具有较好的柔性和可弯曲性，便于布线和安装，特别适合于复杂环境下的应用。
四、应用领域双绞线广泛应用于通信领域，常见的应用场景包括：1. 局域网（LAN）：双绞线作为电脑网络的主要传输介质，用于连接计算机、路由器等设备，实现数据的传输和共享。

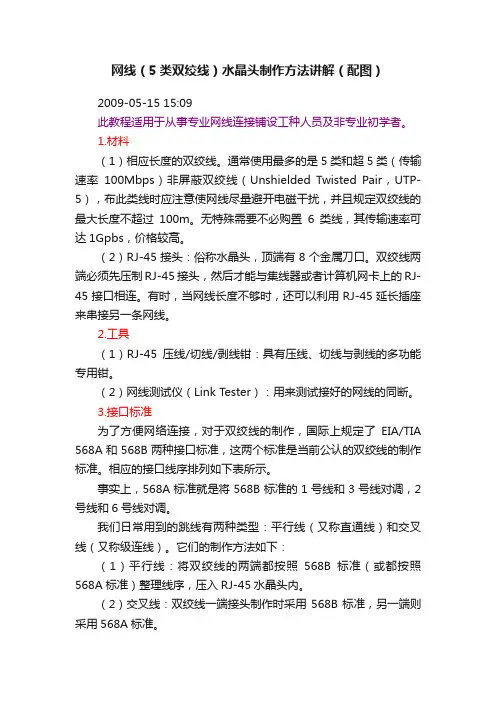

网线（5类双绞线）水晶头制作方法讲解（配图）2009-05-15 15:09此教程适用于从事专业网线连接铺设工种人员及非专业初学者。
1.材料（1）相应长度的双绞线。
通常使用最多的是5类和超5类（传输速率100Mbps）非屏蔽双绞线（Unshielded Twisted Pair，UTP-5），布此类线时应注意使网线尽量避开电磁干扰，并且规定双绞线的最大长度不超过100m。
无特殊需要不必购置6类线，其传输速率可达1Gpbs，价格较高。
（2）RJ-45接头：俗称水晶头，顶端有8个金属刀口。
双绞线两端必须先压制RJ-45接头，然后才能与集线器或者计算机网卡上的RJ-45接口相连。
有时，当网线长度不够时，还可以利用RJ-45延长插座来串接另一条网线。
2.工具（1）RJ-45压线/切线/剥线钳：具有压线、切线与剥线的多功能专用钳。
（2）网线测试仪（Link Tester）：用来测试接好的网线的同断。
3.接口标准为了方便网络连接，对于双绞线的制作，国际上规定了EIA/TIA 568A和568B两种接口标准，这两个标准是当前公认的双绞线的制作标准。
相应的接口线序排列如下表所示。
事实上，568A标准就是将568B标准的1号线和3号线对调，2号线和6号线对调。
我们日常用到的跳线有两种类型：平行线（又称直通线）和交叉线（又称级连线）。
它们的制作方法如下：（1）平行线：将双绞线的两端都按照568B标准（或都按照568A标准）整理线序，压入RJ-45水晶头内。
（2）交叉线：双绞线一端接头制作时采用568B标准，另一端则采用568A标准。
事实上，平行线也可以不按照上述标准制作，只要两端芯线顺序一致即可，但这样制作出来的平行线不符合国际压线标准，使用时会影响网络速度，所以要按照国际标准压线。
4.制作步骤（1）用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。
（2）用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约1.5cm（太长接头容易松动，太短接头的金属刀口不能与芯线完全接触），注意不要伤到里面的芯线，将4对芯线成扇形分开，按照相应的接口标准（568A或568B）从左至右整理线序并拢直，使8根芯线平行排列，整理完毕用斜口钳将芯线顶端剪齐。
超五类非屏蔽双绞线参数摘要：1.超五类非屏蔽双绞线的定义和作用2.超五类非屏蔽双绞线的参数介绍3.超五类非屏蔽双绞线的应用场景和优势4.如何选择合适的超五类非屏蔽双绞线正文：超五类非屏蔽双绞线是一种用于计算机网络传输的通信线缆，具有较高的传输速率、抗干扰性能和传输距离。
它在我国网络布线领域得到了广泛的应用，适用于各种商业、家庭和工业环境中的网络连接。
一、超五类非屏蔽双绞线的参数介绍1.传输速率：超五类非屏蔽双绞线的传输速率最高可达1000Mbps，即1Gbps，远高于普通双绞线的传输速率。
2.传输距离：在理想的布线环境下，超五类非屏蔽双绞线的最大传输距离可达100米。
3.抗干扰性能：超五类非屏蔽双绞线具有较强的抗干扰性能，能有效抵消外部电磁干扰，保证数据传输的稳定性。
4.接头类型：超五类非屏蔽双绞线通常使用RJ-45接头，可以与其他类型的网络线缆和设备兼容。
二、超五类非屏蔽双绞线的应用场景和优势1.应用场景：超五类非屏蔽双绞线广泛应用于企业、学校、医院等大型网络环境中，用于连接计算机、服务器、交换机等设备。
2.优势：相较于屏蔽双绞线，超五类非屏蔽双绞线成本较低，易于安装和维护。
同时，其传输速率和抗干扰性能满足大部分网络应用需求。
三、如何选择合适的超五类非屏蔽双绞线在选择超五类非屏蔽双绞线时，需关注以下几个方面：1.品牌：选择知名品牌的双绞线，保证产品质量和性能。
2.传输速率：根据实际需求选择合适的传输速率，如100Mbps、1000Mbps等。
3.线缆长度：根据布线环境和需求选择合适长度的线缆，避免过长或过短导致信号衰减或丢失。
4.价格：在满足性能需求的前提下，结合预算选择合适的价格区间。
综上所述，超五类非屏蔽双绞线凭借其优越的性能和成本优势，成为网络布线领域的重要选择。

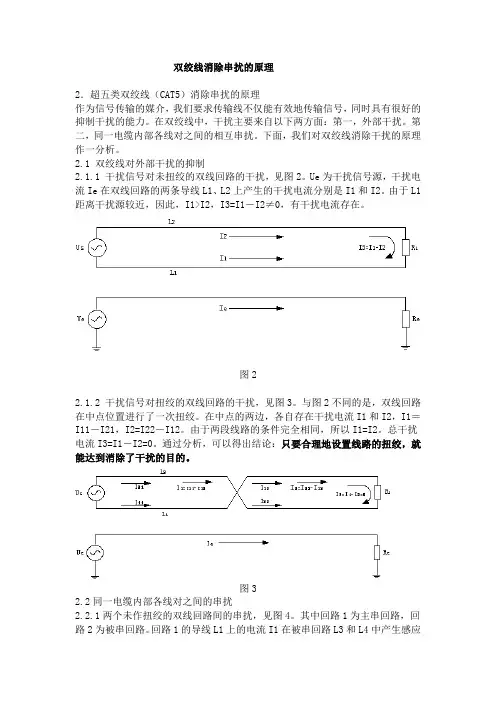

双绞线消除串扰的原理2．超五类双绞线（CAT5）消除串扰的原理作为信号传输的媒介，我们要求传输线不仅能有效地传输信号，同时具有很好的抑制干扰的能力。
在双绞线中，干扰主要来自以下两方面：第一，外部干扰。
第二，同一电缆内部各线对之间的相互串扰。
下面，我们对双绞线消除干扰的原理作一分析。
2.1 双绞线对外部干扰的抑制2.1.1 干扰信号对未扭绞的双线回路的干扰，见图2。
Ue为干扰信号源，干扰电流Ie在双线回路的两条导线L1、L2上产生的干扰电流分别是I1和I2。
由于L1距离干扰源较近，因此，I1>I2，I3=I1―I2≠0，有干扰电流存在。
图22.1.2 干扰信号对扭绞的双线回路的干扰，见图3。
与图2不同的是，双线回路在中点位置进行了一次扭绞。
在中点的两边，各自存在干扰电流I1和I2，I1＝I11―I21，I2=I22―I12。
由于两段线路的条件完全相同，所以I1=I2。
总干扰电流I3=I1―I2=0。
通过分析，可以得出结论：只要合理地设置线路的扭绞，就能达到消除了干扰的目的。
图32.2同一电缆内部各线对之间的串扰2.2.1两个未作扭绞的双线回路间的串扰，见图4。
其中回路1为主串回路，回路2为被串回路。
回路1的导线L1上的电流I1在被串回路L3和L4中产生感应电流I13和I14。
由于L1与L3的距离较近，所以I13>I14，二者方向相对，抵消后尚余差值I4。
同样，回路1的导线L2上的电流I2在被串回路L3和L4中产生感应电流I23和I24，I23>I24。
二者相互抵消后，余下差值I3。
由于导线L2与回路2的距离比导线L1近，其差值电流I3一定大于I4， I3与I4的差为I5，在回路2内形成干扰。
图42.2.2 两个扭绞相同的回路如图5所示。
回路1和回路2同时在线路中点位置作扭绞，因此，两个回路的4根导线之间的相对关系与未作扭绞是完全相同的，根据以上分析可知，是不能起到消除回路间串扰的作用的。
双绞线消除串扰的原理2．超五类双绞线（CAT5）消除串扰的原理作为信号传输的媒介，我们要求传输线不仅能有效地传输信号，同时具有很好的抑制干扰的能力。
在双绞线中，干扰主要来自以下两方面：第一，外部干扰。
第二，同一电缆内部各线对之间的相互串扰。
下面，我们对双绞线消除干扰的原理作一分析。
2.1 双绞线对外部干扰的抑制2.1.1 干扰信号对未扭绞的双线回路的干扰，见图2。
Ue为干扰信号源，干扰电流Ie在双线回路的两条导线L1、L2上产生的干扰电流分别是I1和I2。
由于L1距离干扰源较近，因此，I1>I2，I3=I1―I2≠0，有干扰电流存在。
图22.1.2 干扰信号对扭绞的双线回路的干扰，见图3。
与图2不同的是，双线回路在中点位置进行了一次扭绞。
在中点的两边，各自存在干扰电流I1和I2，I1＝I11―I21，I2=I22―I12。
由于两段线路的条件完全相同，所以I1=I2。
总干扰电流I3=I1―I2=0。
通过分析，可以得出结论：只要合理地设置线路的扭绞，就能达到消除了干扰的目的。
图32.2同一电缆内部各线对之间的串扰2.2.1两个未作扭绞的双线回路间的串扰，见图4。
其中回路1为主串回路，回路2为被串回路。
回路1的导线L1上的电流I1在被串回路L3和L4中产生感应电流I13和I14。
由于L1与L3的距离较近，所以I13>I14，二者方向相对，抵消后尚余差值I4。
同样，回路1的导线L2上的电流I2在被串回路L3和L4中产生感应电流I23和I24，I23>I24。
二者相互抵消后，余下差值I3。
由于导线L2与回路2的距离比导线L1近，其差值电流I3一定大于I4， I3与I4的差为I5，在回路2内形成干扰。
图42.2.2 两个扭绞相同的回路如图5所示。
回路1和回路2同时在线路中点位置作扭绞，因此，两个回路的4根导线之间的相对关系与未作扭绞是完全相同的，根据以上分析可知，是不能起到消除回路间串扰的作用的。
五类已经淘汰了，超五类是24线规（AWG），六类是23线规（AWG），没有超六类，只有6A类或者叫增强型六类，也是23线规（AWG），不同的是6A类的外面线径粗了而且绞距比6类小，作为传输10G以太网用的。
线规：AWG（American wire gauge）美国线规，是一种区分导线直径的标准不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.4 0.3256 2.89523 0.0226 0.574 511.5 0.2581 2.29524 0.0201 0.511 404.0 0.2047 1.82026 0.0159 0.404 253.0 0.1288 1.145∙康普commscope超五类非屏蔽双绞线是网络通信的一种线缆，康普网线传输性能优越、机械性能强、温度特效好、电气性能稳定、传输延时低、尺寸小、阻抗性好、具有优异的串扰、回损和隔离以及低插损耗。
康普超五类双绞线的结构是把四根绝缘钢丝套上蓝、橙、绿、棕等不同颜色的紧套在一起，每根紧套钢丝在以一条白色紧套钢丝相互缠绕，最后裹上一层环保型阻燃聚氯乙烯外套制作而成。
★康普超五类非屏蔽网线性能特点：•传输信能参数符合并超过标准：ANSI / TIA / EIA 568B.2-1Category 6，ISO / IEC 11801:2002 (Edition 2) Class E，CENELEC EN50173:2002 (Edition 2) Category 6•支持6个连接和短信道•线对采用一字隔离•重量：25.6 lbs / 305 m•外皮厚度：0.56 mm•外径：5.89 mm•最大拉力：25 lbs (11.34 kg)•工作温度：-4°F 到 140°F（-20℃到 60℃）•线规：23 AWG• NVP（fastest pair @ 10 MHz)：69%广泛应用于网络通信媒体传播等支持语音、数据及大多数媒体高速传播经独立机构ETL/SEMKO测试和认证。
超五类双绞线原理与制作方法一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
3、双绞线分类：1）双绞线按其绞线对数可分为：2对，4对，25对。
（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3）按频率和信噪比可分为：3类，4类，5类和超5类。
现在很多地方已经用上了六类线甚至七类线。
用在计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4[请使用文明用语]ps的数据传输，常见于使用4[请使用文明用语]ps规范令牌传递协议的旧的令牌网。
I"三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。
该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10[请使用文明用语]ps的数据传输，主要用于10base-T 四类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16[请使用文明用语]ps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T.五类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和最高传输速率为100[请使用文明用语]ps的数据传输，主要用于100base-T 和10base-T网络，这是最常用的以太网电缆。
4、双绞线的性能指标对于双绞线，用户最关心的是表征其性能的几个指标。
这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。
超五类非屏蔽双绞线参数摘要：1.超五类非屏蔽双绞线的概述2.超五类非屏蔽双绞线的结构3.超五类非屏蔽双绞线的性能参数4.超五类非屏蔽双绞线的应用范围5.超五类非屏蔽双绞线的优势与局限正文：超五类非屏蔽双绞线是一种广泛应用于网络通信领域的传输介质。
本文将从超五类非屏蔽双绞线的概述、结构、性能参数、应用范围以及优势与局限等方面进行详细阐述。
1.超五类非屏蔽双绞线的概述超五类非屏蔽双绞线是一种高性能的网络传输线，采用了4 个绕对和1 条抗拉线，其线对颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm（线规为24awg），绝缘线径为0.92mm，utp 电缆直径为5mm。
2.超五类非屏蔽双绞线的结构超五类非屏蔽双绞线主要是由裸铜线、聚乙烯绝缘层、两根绝缘导线扭绞成对绞组和外包铝箔带等部分组成。
其结构特点是4 对导线扭绞在一起，外层包裹着一层铝箔，以减小外部干扰。
3.超五类非屏蔽双绞线的性能参数超五类非屏蔽双绞线的主要性能参数包括近端串扰、衰减串扰比、回波损耗等。
相较于五类双绞线，超五类非屏蔽双绞线在这些性能参数上都有所提高。
然而，其传输带宽仍为100MHz。
4.超五类非屏蔽双绞线的应用范围超五类非屏蔽双绞线广泛应用于各类局域网、广域网、数据中心等场合，满足高速数据传输和通信需求。
5.超五类非屏蔽双绞线的优势与局限超五类非屏蔽双绞线的主要优势在于其较高的性能参数，相较于五类双绞线，其在近端串扰、衰减串扰比、回波损耗等方面都有所提高，可以提供更高质量的网络传输。
然而，其传输带宽仍为100MHz，对于高速网络传输需求较高的场景，可能需要考虑使用更高级别的传输介质。
双绞线的制作原理双绞线是一种广泛应用于通信传输领域的电缆类型。
它由两根绝缘导线以一定的方式绞合而成。
双绞线的制作原理是基于电磁学和信号传输理论，旨在减少电磁干扰和提高传输质量。
本文将详细介绍双绞线的制作原理。
一、双绞线的基本结构双绞线由两根绝缘电缆线（通常为铜线）组成，它们以特定的方式绞合在一起。
这两根电缆线分别被称为"对"，一个为"正"线，另一个为"负"线，它们分别携带信号的正负极性。
两根电缆线之间以及电缆线表面都有一层绝缘材料（通常为聚乙烯）来隔离它们，并防止信号泄露或干扰。
双绞线在电缆制造过程中通常还会加上护套，以提供额外的保护和耐久性。
二、双绞线的原理1. 降低电磁干扰双绞线的绞合结构是为了减少电磁干扰的影响。
当电流通过一条导线时，它会产生一个磁场，而这个磁场可能影响到靠近的其他导线。
通过将两根电缆线绞合在一起，可以使它们的磁场相互抵消，从而减少外部电磁干扰的影响。
2. 提高传输质量双绞线的绞合结构还可以减少信号传输中的串扰现象。
串扰是指信号在传输过程中从一对线路跨越到另一对线路的现象。
对于长距离传输或高速数据传输来说，串扰可能导致信号损耗和失真。
通过将两根电缆线绞合在一起，可以减少串扰现象的发生，从而提高传输质量和数据的准确性。
3. 适应不同传输需求双绞线可以根据不同的传输需求进行设计。
例如，对于电话线路，双绞线通常采用较细的铜线，而对于网络传输，双绞线则通常采用较粗的铜线以支持更快的数据传输速度。
此外，双绞线还可以根据需要增加屏蔽层，以进一步减少干扰和提高信号质量。
三、双绞线的制作过程双绞线的制作过程包括以下步骤：1. 铜线剥皮：将双绞线两端的绝缘材料剥去一段距离，使铜线露出。
2. 绞合双线：将两根铜线按照特定的绞合方式绞在一起，通常是以相等的力度和速度进行绞合，以确保两根铜线的间距均匀且稳定。
3. 检查绞合质量：对绞合后的线缆进行检查，确保绞合质量良好且没有明显的缺陷。
超五类双绞线介绍超五类双绞线介绍“技术资讯”中技术文章是优特普为方便读者学习交流而收集，均不代表优特普观点，技术文章中任何技术参数和论点均由撰文作者本人负责，优特普不对数据正确性进行验证。
优特普感谢网友对此栏目热心支持，由衷敬佩文章原作者辛勤劳作，侵犯了您版权，请及时通知我们，我们将立即从网上删除此文章。
【技术文章】这几天看到有蛮多人对双绞线各种技术问题存认识不足和误区。
以解决大家疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。
一、首先，让我们来具体认识一下什么是双绞线I1、双绞线：作为一种传输介质它是由二根包着绝缘材料细铜线按一定比率相互缠绕而成。
图为超五类双绞线，由四对相互缠绕线对构成，共八根线。
2、为什么要把二根线双绞？这种相互缠绕改变了电缆原有电子特性。
这样可以减少自身串扰，也可以最大程度上防止其它电缆上信号对这对线缆上干扰。
3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。
（如2对用于电话，4对用于网络传输，25对用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3)按频率和信噪比可分为：3类，4类，5类和超5类。
现很多方已经用上了六类线七类线。
用计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps数据传输，常见于使用4Mbps规范令牌传递协议旧令牌网。
.I"三类:指目前ANSI和EIA/TIA568标准中指定电缆。
该电缆传输频率为16MHz,用于语音传输及最高传输速率为10Mbps数据传输，主要用于10base-T四类:该类电缆传输频率为20MHz,用于语音传输和最高传输速率16Mbps数据传输，主要用于基于令牌局域网和10base-T/100base-T。
绞线的英文名字叫Twist-Pair。
是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。
相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz 时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
目前，双绞线可分为非屏蔽双绞线（UTP=UNSHILDED TWISTED PAIR）和屏蔽双绞线（STP=SHIELDED TWISTED PAIR）。
屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：（1）无屏蔽外套，直径小，节省所占用的空间；（2）重量轻，易弯曲，易安装；（3）将串扰减至最小或加以消除；（4）具有阻燃性；（5）具有独立性和灵活性，适用于结构化综合布线。
在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。
/shimiren/blog/item/db5122c7825412dcd000606c.html五类线和超五类线的区别不仅仅是是否屏蔽的问题，五类线只有10M带宽，接上4根就可以了，超五类要求在100米范围内最少达到100M带宽而不衰减，象超五类双绞线采用八根四对，解决了串绕的问题。
五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。
五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。
裸铜线径为0.51mm （线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm （线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。
超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。
不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。
除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。
五类非屏蔽双绞线虽仍然可以支持1000Base-T，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场。
六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好的兼容性，且能够非常好地支持1000Base-T，所以正慢慢成为综合布线的新宠。
七类屏蔽双绞线由于是一种全新的布线系统，虽然性能优异，但由于价格昂贵。
施工复杂且可选择的产品较少，因此很少在布线工程中采用。
六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现100m的传输距离。
因此，六类布线系统被广泛应用子服务器机房的布线，以及保留升级至千兆以太网能力的水平布线。
根据国际布线标准ISO 11801，布线系统的期望寿命至少为10年。
作为一种长期的基本投资，综合布线应当充分考虑网络的潜在需求和布线系统的发展，因此，在资金允许的条件下，建议选择六类产品构建布线系统。
若考虑网络将来的应用需求，理论上应安装最先进的布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用10年作为标准，能够支持4至5代的网络设备的性能更新，如果将来的网络设备需要更好的电缆才能提高数据速度。
那么，用六类电缆代替超五类电缆是无可避免的，但这些电缆重新组建工程非常昂贵，所以纵使六类产品的价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑。
"超六类"Belden IBDN研制了目标在40℃以上仍可正常运行的高性能布线系统，并在1999年底正式推出IBDN 4800LX系统，其最终的指标达到300MHz带宽，可在50℃时依然达到6类标准规定的20℃的性能指标。
为了区别于普通6类布线系统，这种带宽性能远超6类的布线称为超6类。
大部分的超6类布线与同品牌的6类布线使用相同的模块和跳线，因此它们主要的区别在线缆上。
IBDN的超6类线缆4800LX从一开始的目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体的直径从普通6类的0.5mm(24AWG)增加到0.6mm(23AWG)；也有某些厂家在开始的超6类线缆采用了24AWG而尽力改善NEXT的方法，但到2002年的改进线缆中将其线径加到23AWG。
另一特点是在4个双绞线对间加了十字形的线对分隔条。
没有十字分隔，线缆中的一对线可能会陷于另一对线两根导线间的缝隙中，线对间的间距减小而加重串扰问题。
分隔条同时与线缆的外皮一起将4对导线紧紧地固定在其设计的位置，并可减缓线缆弯折而带来的线对松散，进而减少安装时性能的降低。
4800LX是首个采用十字分隔条的超6类线缆，后来的线缆群起仿效而采用类似的技术。
首先，从网线标识上辨别。
三类线的标识是“cat3”，带宽10m，适用于十兆网，目前基本已淘汰；五类线的标识是“cat5”，带宽100m ，适用于百兆以下的网；超五类线的标识是“cat5e”，带宽155m，是目前的主流产品；六类线的标识是“ cat6”，带宽250m，用于架设千兆网，是未来发展的趋势。
其次通过看这个途径们可以判别大多数假5类/ 超5类线。
真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。
假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。
正品5类线所标注的是“cat5”字样，超5类所标注的是“ 5e”字样，而假货通常所标注的字母全为大写“如cat5”、“5e”字样。
首先这些都是双绞线的标准.五类双绞线用于100M的网络,铜线的粗细和绞合程度都没有超五类和六类多而超五类是用于100M,也可以用于Gb级网络的通信介质!!六类是目前比较新的标准,用于千兆网络!!要求比超五类更高,线芯更粗,水晶头和五类的不一样!!有些六类线中间还带有龙骨对了,目前布线大多使用超五类或六类,五类网线基本算是过时的产品了!!购买网线时可以注意一下网线上打的条码:CAT5为五类网线CAT5E为超五类网线CAT6为六类网线了解超五类双绞线原理与制作方法[日期： 2006-12-08 ] 千家综合布线网 [字体：大中小]这几天看到还是有蛮多人对双绞线的各种技术问题存在认识不足和误区。
以解决大家的疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。
一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。
