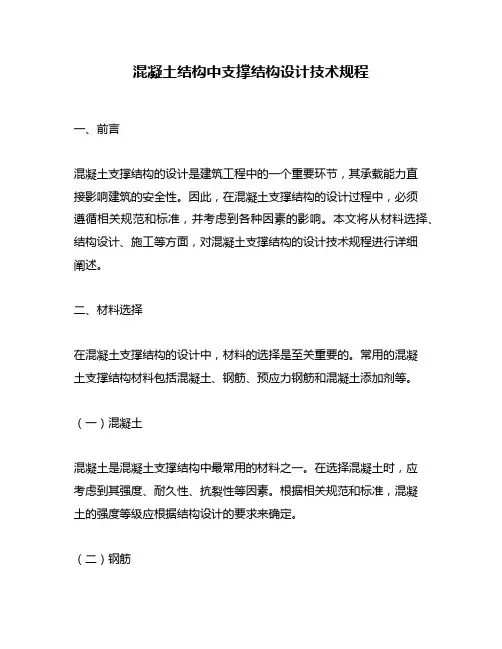

混凝土结构中支撑结构设计技术规程一、前言混凝土支撑结构的设计是建筑工程中的一个重要环节,其承载能力直接影响建筑的安全性。
因此,在混凝土支撑结构的设计过程中,必须遵循相关规范和标准,并考虑到各种因素的影响。
本文将从材料选择、结构设计、施工等方面,对混凝土支撑结构的设计技术规程进行详细阐述。
二、材料选择在混凝土支撑结构的设计中,材料的选择是至关重要的。
常用的混凝土支撑结构材料包括混凝土、钢筋、预应力钢筋和混凝土添加剂等。
(一)混凝土混凝土是混凝土支撑结构中最常用的材料之一。
在选择混凝土时,应考虑到其强度、耐久性、抗裂性等因素。
根据相关规范和标准,混凝土的强度等级应根据结构设计的要求来确定。
(二)钢筋在混凝土支撑结构中,钢筋主要用于增强混凝土结构的强度和耐久性。
钢筋的选择应根据结构设计的要求来确定,同时还应考虑到其抗拉强度、弯曲能力等因素。
(三)预应力钢筋预应力钢筋是一种特殊的钢筋,它具有预先施加预应力的能力,可以有效地增强混凝土结构的强度和耐久性。
在混凝土支撑结构中,预应力钢筋的使用应考虑到结构的受力情况和施工的难易程度等因素。
(四)混凝土添加剂混凝土添加剂可以有效地改善混凝土的性能,如增强混凝土的抗压强度、改善混凝土的耐久性等。
在混凝土支撑结构的设计中,添加剂的使用应考虑到混凝土的性能要求和现场施工条件等因素。
三、结构设计混凝土支撑结构的结构设计是其安全性和稳定性的关键。
在结构设计过程中,应考虑到结构的受力情况、荷载特点、构造形式等因素。
(一)结构的受力情况混凝土支撑结构主要承受垂直荷载和水平荷载。
在结构设计过程中,应根据结构的受力情况来确定结构的构造形式和材料选择。
(二)荷载特点混凝土支撑结构的荷载特点包括荷载的大小、分布情况、持续时间等因素。
在结构设计过程中,应根据荷载特点来确定结构的强度等级和构造形式。
(三)构造形式混凝土支撑结构的构造形式包括框架结构、剪力墙结构、桁架结构等。
在结构设计过程中,应根据结构的受力情况和荷载特点来确定结构的构造形式。
基坑内支撑施工方案基坑内支撑施工方案基坑内支撑是指在基坑开挖过程中,为了保证基坑的稳定性和安全性,使用各种支撑材料和结构来支撑土体,防止土体失稳和坍塌。
下面是本次施工的基坑内支撑方案:一、基坑内支撑设计原则:1.确保基坑开挖的安全性和稳定性;2.控制基坑变形,保证周边建筑和地下管道的安全;3.选择合适的支撑材料和结构,使施工过程简化和效率提高。
二、基坑内支撑的具体方案:1.支撑结构:在基坑内部设置钢支撑桩和横撑,形成三角支撑结构,保证基坑的稳定性。
2.支撑材料:钢支撑桩采用Q345B材料,具有高强度和稳定性,适用于大型基坑的支撑。
3.支撑间距和深度:根据基坑的深度和土体的性质,设计合适的支撑间距和深度,保证支撑的稳定性。
4.加固土体:在支撑结构之外,采用喷射混凝土加固土体,提高土体的稳定性和抗渗性能。
5.监测系统:在施工过程中设置监测系统,监测基坑的变形和支撑结构的稳定性,及时调整支撑方案。
三、支撑施工流程:1.准备工作:对施工现场进行勘察和测量,确定基坑的大小和形状;组织钢支撑桩和横撑的制作和加工。
2.支撑施工:将钢支撑桩根据设计要求打入地下,确保支撑稳固。
在支撑桩之间安装横撑,形成三角支撑结构。
3.喷射混凝土施工:在支撑结构之外,使用喷射混凝土加固土体,提高土体的稳定性和抗渗性能。
4.监测和调整:在施工过程中设置土体位移监测系统和支撑结构监测系统,及时监测基坑的变形和支撑结构的稳定性,并根据监测结果进行调整和加固。
四、安全措施:1.组织专业人员进行施工,保证工作人员的安全;2.在施工现场设置警示标识,防止他人误入;3.加强施工现场的管理,保持现场的整洁和有序;4.对施工过程中的安全隐患进行及时处理和整改;5.严格按照相关规范和标准进行施工。
通过以上的基坑内支撑施工方案,可以确保基坑的稳定性和安全性,保障施工过程的顺利进行,为后续的工程提供可靠的基础支撑。
内支撑支护方案内支撑支护方案是指在建筑结构施工过程中,为了解决悬臂梁、大跨度结构等在自重和施工阶段的外力荷载作用下产生的竖向、横向和纵向变形等问题而采取的一种支撑和加固措施。
该方案的制定旨在保证结构的稳定性和安全性,具有重要的技术和经济意义。
以下是针对内支撑支护方案的相关参考内容。
一、支撑原理:1. 内支撑支护方案根据结构形式和施工要求,选用适当的支撑方式,如压力杆、拉杆、撑杆等,以保证给定的荷载下结构的稳定性。
2. 确定内支撑支护的位置和布置,考虑结构的力学性能和施工的实际情况,以及功能分区的要求。
二、设计要求:1. 内支撑支护方案需满足结构的强度、刚度和稳定性要求,确保结构不产生过大的变形。
2. 内支撑支护应能适应施工工艺和工序的要求,方便施工人员进行操作和调整。
三、设计步骤:1. 了解结构的总体设计和力学性能,确定需要进行内支撑支护的部位。
2. 根据施工工况和荷载条件,计算结构在不同施工阶段下的内力和变形。
同时,考虑结构的材料特性和现场实际情况,确定内支撑支护方案的基本参数。
3. 根据结构的要求和支撑方式的特点,进行内支撑支护方案的初步设计,包括支撑杆件的截面、布置和连接方式等。
4. 采用结构计算软件进行内支撑支护方案的详细设计,考虑支撑杆件的受力性能和稳定性,最终确定支撑方案的参数和尺寸。
5. 进行内支撑支护方案的验算和优化,确保设计的可行性和经济性。
四、施工注意事项:1. 在进行内支撑支护施工前,需对施工区域进行充分的勘察和测量,确保施工能够顺利进行。
2. 需严格按照设计方案进行施工,保证内支撑支护的稳定性和安全性。
3. 施工过程中需及时做好施工记录和数据采集,以便在需要时进行设计和施工的调整。
综上所述,内支撑支护方案的制定和实施是解决大跨度结构施工过程中竖向、横向和纵向变形问题的重要手段。
通过科学的设计和施工,可以保证结构在施工阶段的稳定性和安全性,为后续的建筑装饰和使用提供良好的基础。
内支撑设置规则范文一、内支撑的种类1.架空结构:用于支撑天花板、屋顶等重力荷载,常见的支撑结构有大梁、栏杆、柱子等。
架空结构的设计需要考虑强度、刚度和稳定性。
2.墙体结构:用于承担侧向荷载和地震力等。
常见的支撑结构有砖墙、混凝土墙、钢筋混凝土墙等。
墙体结构的设计需要考虑稳定性、抗震性和刚度。
3.梁柱结构:用于支撑水平荷载和垂直荷载。
常见的支撑结构有柱子、梁等。
梁柱结构的设计需要考虑强度、刚度和稳定性。
二、内支撑的要求1.强度要求:内支撑结构需要具备足够的强度,能够承受荷载和分散力量。
在设计过程中,需要进行结构力学计算和材料选用,确保内支撑的强度满足要求。
2.稳定性要求:内支撑结构需要保持稳定,不发生失稳和破坏。
在设计过程中,需要考虑结构的整体稳定性和局部稳定性,采取适当的加固措施,如增加支撑点、增加承载面积等。
3.刚度要求:内支撑结构需要具备足够的刚度,能够抵抗荷载引起的变形和挠度。
在设计过程中,需要考虑结构刚度的平衡,通过设置适当的支撑点和加固措施来增加刚度。
三、内支撑的设计原则1.统一原则:内支撑结构的设计应该遵循统一原则,即在建筑物或结构物内部统一安排支撑结构,形成整体稳定的框架结构,以增加整体强度和稳定性。
2.空间布置原则:内支撑结构的设置应该根据实际需要进行合理布置,尽量减少结构对空间的影响。
在设计过程中,需要考虑结构与功能的配合,确保空间的舒适性和使用效果。
3.过载原则:内支撑结构需要满足过载原则,即在设计过程中考虑到不同荷载情况下结构的变形和破坏,采取相应的设计和加固措施,确保结构的安全性和可靠性。
4.抗震原则:内支撑结构的设计应该考虑抗震性能,采取适当的抗震设计和加固措施,以增加结构的抗震能力和稳定性。
在地震带地区,内支撑结构的设计尤为重要。
总之,内支撑设置规则是为了增加建筑物或结构物内部的强度和稳定性,通过设置合理的支撑结构来承担荷载和分散力量。
内支撑的种类包括架空结构、墙体结构和梁柱结构,其设计需要满足强度、稳定性和刚度要求,并遵循统一原则、空间布置原则、过载原则和抗震原则。

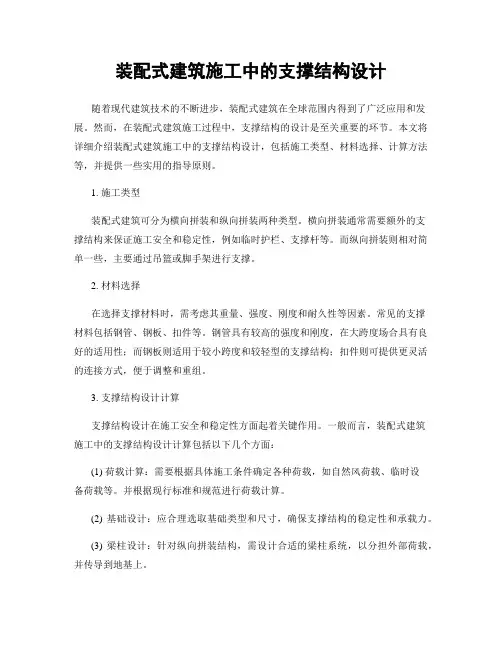

装配式建筑施工中的支撑结构设计随着现代建筑技术的不断进步,装配式建筑在全球范围内得到了广泛应用和发展。
然而,在装配式建筑施工过程中,支撑结构的设计是至关重要的环节。
本文将详细介绍装配式建筑施工中的支撑结构设计,包括施工类型、材料选择、计算方法等,并提供一些实用的指导原则。
1. 施工类型装配式建筑可分为横向拼装和纵向拼装两种类型。
横向拼装通常需要额外的支撑结构来保证施工安全和稳定性,例如临时护栏、支撑杆等。
而纵向拼装则相对简单一些,主要通过吊篮或脚手架进行支撑。
2. 材料选择在选择支撑材料时,需考虑其重量、强度、刚度和耐久性等因素。
常见的支撑材料包括钢管、钢板、扣件等。
钢管具有较高的强度和刚度,在大跨度场合具有良好的适用性;而钢板则适用于较小跨度和较轻型的支撑结构;扣件则可提供更灵活的连接方式,便于调整和重组。
3. 支撑结构设计计算支撑结构设计在施工安全和稳定性方面起着关键作用。
一般而言,装配式建筑施工中的支撑结构设计计算包括以下几个方面:(1) 荷载计算:需要根据具体施工条件确定各种荷载,如自然风荷载、临时设备荷载等。
并根据现行标准和规范进行荷载计算。
(2) 基础设计:应合理选取基础类型和尺寸,确保支撑结构的稳定性和承载力。
(3) 梁柱设计:针对纵向拼装结构,需设计合适的梁柱系统,以分担外部荷载,并传导到地基上。
(4) 节点设计:通过节点的合理布置和连续刚性连接来增加整个支撑结构的稳定性。
4. 实用指导原则为了确保装配式建筑施工中的支撑结构设计有效可靠,请遵循以下实用指导原则:(1) 标准化:选择标准化的支撑材料、连接件和设计方案,以提高施工效率和质量控制。
(2) 模组化:采用模块化的设计理念,尽可能减少施工现场的加工和调整。
(3) 安全性优先:在设计中始终将安全纳入首要考虑因素,确保支撑结构能够承载预期的荷载并保持稳定。
(4) 施工过程管理:严格按照设计方案进行施工,并进行实时监测和控制。
及时处理异常情况,保证支撑结构的安全性。
第一章支护结构内支撑设计9.5.1 支护结构的内支撑必须采用稳定的结构体系和连接构造,优先采用超静定内支撑结构体系,其刚度应满足变形计算要求。
9.5.2 支撑结构计算分析应符合下列原则:1. 内支撑结构应按与支护桩、墙节点处变形协调的原则进行内力与变形分析;2. 在竖向荷载及水平荷载作用下支撑结构的承载力和位移计算应符合国家现行结构设计规范的有关规定,支撑体系可根据不同条件按平面框架、连续梁或简支梁分析;3. 当基坑内坑底标高差异大,或因基坑周边土层分布不均匀,土性指标差异大,导致作用在内支撑周边侧向土压力值变化较大时,应按桩、墙与内支撑系统节点的位移协调原则进行计算;4. 有可靠经验时,可采用空间结构分析方法,对支撑、围檩(压顶梁)和支护结构进行整体计算;5. 内支撑系统的各水平及竖向受力构件,应按结构构件的受力条件及施工中可能出现的不利影响因素,设置必要的连接构件,保证结构构件在平面内及平面外的稳定性。
9.5.3 支撑结构的施工与拆除顺序,应与支护结构的设计工况相一致,必须遵循先撑后挖的原则。
条文说明9.5 支护结构内支撑9.5.1 常用的内支撑体系有平面支撑体系和竖向斜撑体系两种。
平面支撑体系可以直接平衡支撑两端支护墙上所受到的侧压力,且构造简单,受力明确,适用范围较广。
但当构件长度较大时,应考虑平面受弯及弹性压缩对基坑位移的影响。
此外,当基坑两侧的水平作用力相差悬殊时,支护墙的位移会通过水平支撑而相互影响,此时应调整支护结构的计算模型。
竖向斜撑体系(图57)的作用是将支护墙上侧压力通过斜撑传到基坑开挖面以下的地基上。
它的施工流程是:支护墙完成后,先对基坑中部的土层采取放坡开挖,然后安装斜撑,再挖除四周留下的土坡。
对于平面尺寸较大,形状不很规则,但深度较浅的基坑采用竖向斜撑体系施工比较简单,也可节省支撑材料。
图57 竖向斜撑体系1—围护墙;2—墙顶梁;3—斜撑;4—斜撑基础;5—基础压杆;6—立柱;7—系杆;8—土堤由以上两种基本支撑体系,也可以演变为其他支撑体系。
一、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土得混合支撑。
二、内支撑结构选型应符合下列原则:1、宜采用受力明确、连接可靠、施工方便得结构形式;2、宜采用对称平衡性、整体性强结构形式;3、应与主体地下结构得结构形式、施工顺序协调,应便于主体结构施工;4、应利于基坑方开挖与运输;5、需要时,可考虑内摘除结构作为施工平台。
三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素,选用有立柱或无立柱得下列内支撑形式:1、水平对支撑或斜撑,可采用单杆、桁架、八字形支撑;2、正交或斜交得平面杆系支撑;3、环形杆或环形板系支撑;4、坚向斜撑。
四、内支撑结构宜采用超静定结构。
对个别次要构件失效会引起结构整体破坏得部位宜设置冗余约束。
内支撑结构得设计应考虑地质与环境条件得复杂性、基坑开挖步序得偶然变化得影响。
五、内支撑结构分析应符合下列原则:1、水平对撑与水平斜撑,应按偏心压力国建进行计算;支撑得轴向压力其支撑间距N倍挡土构件得支点力之与;腰梁或冠梁应按宜支撑我支座得多跨连续梁计算,计算跨度可取相邻支撑点得中距;2、矩形基坑支护得正交平面杆系支撑,可分解为纵横两个方向得结构单元,并分按偏心受压构件进行计算;3、平面杆系支撑、环形杆系支撑,可按平面杆系结构采用平面有限元法进行计算;计算时应考虑基坑不同方向上得荷载不均匀性;建立得计算模型中,约束支座得设置应与支护结构实际位移状态相符,内支撑结构边界向基坑外应设置弹性约束支座,向基坑内位移处不应设置支座,与边界平行方向应根据支护结构实际位移状态设置支座;4、内支撑结构应进行坚向荷载作用下得结构分析;设有立柱时,在坚向荷载作用下内支撑结构宜按空间框架计算,当作用在内支撑结构上得坚向荷载较小时,内支撑结构得水平构件与按连续梁计算,计算跨度可取相邻立柱得中法,对支撑、腰梁与冠梁、挡土构件进行整体分析。
六、内支撑结构分析时,应同时考虑下列作用:1、有挡土都建传至内支撑结构得水平荷载;2、支撑结构自重;当支撑作为施工平台时,尚应考虑施工荷载;3、当温度改变引起得支撑结构内力不可忽略不计时,应考虑温度应力;4、当支撑立柱下沉或隆起量较大时,应考虑支撑立柱与挡土构件之间差异沉降产生得作用。

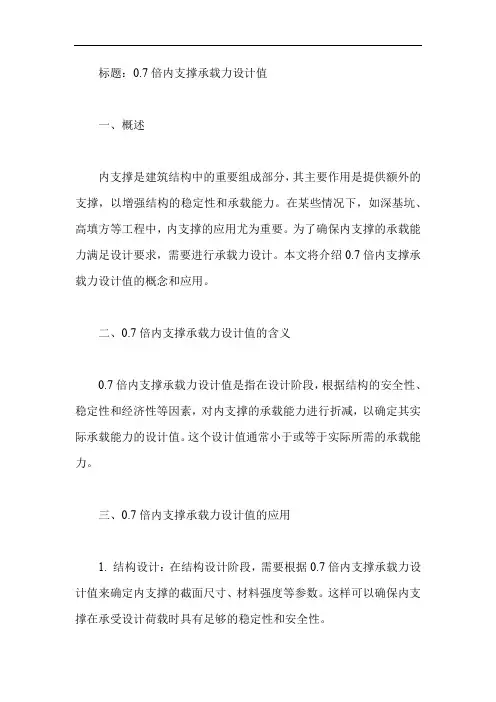

标题:0.7倍内支撑承载力设计值一、概述内支撑是建筑结构中的重要组成部分,其主要作用是提供额外的支撑,以增强结构的稳定性和承载能力。
在某些情况下,如深基坑、高填方等工程中,内支撑的应用尤为重要。
为了确保内支撑的承载能力满足设计要求,需要进行承载力设计。
本文将介绍0.7倍内支撑承载力设计值的概念和应用。
二、0.7倍内支撑承载力设计值的含义0.7倍内支撑承载力设计值是指在设计阶段,根据结构的安全性、稳定性和经济性等因素,对内支撑的承载能力进行折减,以确定其实际承载能力的设计值。
这个设计值通常小于或等于实际所需的承载能力。
三、0.7倍内支撑承载力设计值的应用1. 结构设计:在结构设计阶段,需要根据0.7倍内支撑承载力设计值来确定内支撑的截面尺寸、材料强度等参数。
这样可以确保内支撑在承受设计荷载时具有足够的稳定性和安全性。
2. 施工控制:在施工过程中,需要严格控制内支撑的施工质量,确保其满足设计要求。
同时,需要对内支撑进行定期检查和维护,以确保其在使用过程中始终保持良好的状态。
3. 监测与预警:在施工过程中和运营期间,需要对内支撑进行实时监测,以便及时发现潜在的安全隐患。
一旦发现异常情况,应立即采取相应措施进行处理,并及时向相关人员发出预警信号。
四、注意事项1. 在进行0.7倍内支撑承载力设计值计算时,应充分考虑各种因素对结构稳定性和安全性的影响。
2. 在施工过程中,应严格按照设计要求进行施工,确保内支撑的施工质量符合标准。
3. 在运营期间,应定期对内支撑进行检查和维护,确保其始终处于良好的工作状态。
4. 在遇到突发事件或自然灾害时,应立即采取相应措施进行处理,并及时向相关人员发出预警信号。
总之,0.7倍内支撑承载力设计值是确保内支撑安全性和稳定性的重要指标。
在实际应用中,需要充分考虑各种因素对结构稳定性和安全性的影响,严格控制施工质量并进行实时监测和维护。
这样才能确保内支撑在承受设计荷载时具有足够的稳定性和安全性,为建筑结构的安全性和稳定性提供有力保障。
一、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土的混合支撑。
二、内支撑结构选型应符合下列原则:
1、宜采用受力明确、连接可靠、施工方便的结构形式;
2、宜采用对称平衡性、整体性强结构形式;
3、应与主体地下结构的结构形式、施工顺序协调,应便于主体结构施工;
4、应利于基坑方开挖和运输;
5、需要时,可考虑内摘除结构作为施工平台。
三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素,选用有立柱或无立柱的下列内支撑形式:
1、水平对支撑或斜撑,可采用单杆、桁架、八字形支撑;
2、正交或斜交的平面杆系支撑;
3、环形杆或环形板系支撑;
4、坚向斜撑。
四、内支撑结构宜采用超静定结构。
对个别次要构件失效会引起结构整体破坏的部位宜设置冗余约束。
内支撑结构的设计应考虑地质和环境条件的复杂性、基坑开挖步序的偶然变化的影响。
五、内支撑结构分析应符合下列原则:
1、水平对撑与水平斜撑,应按偏心压力国建进行计算;支撑的轴向压力其支撑间距N 倍挡土构件的支点力之和;腰梁或冠梁应按宜支撑我支座的多跨连续梁计算,计算跨度可取相邻支撑点的中距;
2、矩形基坑支护的正交平面杆系支撑,可分解为纵横两个方向的结构单元,并分按偏心受压构件进行计算;
3、平面杆系支撑、环形杆系支撑,可按平面杆系结构采用平面有限元法进行计算;计算时应考虑基坑不同方向上的荷载不均匀性;建立的计算模型中,约束支座的设置应与支护结构实际位移状态相符,内支撑结构边界向基坑外应设置弹性约束支座,向基坑内位移处不应设置支座,与边界平行方向应根据支护结构实际位移状态设置支座;
4、内支撑结构应进行坚向荷载作用下的结构分析;设有立柱时,在坚向荷载作用下内支撑结构宜按空间框架计算,当作用在内支撑结构上的坚向荷载较小时,内支撑结构的水平构件和按连续梁计算,计算跨度可取相邻立柱的中法,对支撑、腰梁与冠梁、挡土构件进行整体分析。
六、内支撑结构分析时,应同时考虑下列作用:
1、有挡土都建传至内支撑结构的水平荷载;
2、支撑结构自重;当支撑作为施工平台时,尚应考虑施工荷载;
3、当温度改变引起的支撑结构内力不可忽略不计时,应考虑温度应力;
4、当支撑立柱下沉或隆起量较大时,应考虑支撑立柱与挡土构件之间差异沉降产生的作用。
七、混凝土支撑构件及其连接的受压、受弯、受剪承载力计算应符合现行国家标准《混凝土结构设计规范》GB50010水位规定;钢支撑结构构件及其连接受压、受弯、受剪承载力及各类稳定性计算应符合现行国家标准《钢结构设计规范》GB50017的规定。
支撑的承载力计算应考虑施工偏心误差的影响,偏心距取值不宜小于支撑计算长度的1/1000,且对混凝土办职称不宜小于20mm,对钢支撑不宜小于40mm。
八、支撑构件的受压计算长度应按下列规定确定:
1、水平支撑在坚向平面内的受压计算长度,不设置立柱时,应取支撑的实际长度;设置立柱时,应取相邻立柱的中心距;
2、水平支撑在水平平面内的受压计算长度,对无水平支撑杆件交汇的支撑,应取与支撑相交的相邻水平支撑杆件的中心距;当水平支撑杆件的交汇点不子啊同一水平面内时,水平平面内的受压计算长度宜取与支撑相交的相邻水平支撑杆件中心距的1.5倍;
3、对坚向斜撑,应按条第1、2款的规定确定受压计算长度。
九、预加轴向压力的支撑,预加力值宜取支撑轴向压力标准值的(0.5~0.8)倍,且应与本规程中的支撑预加轴向压力一致。
十、立柱的受压承载力金额按下列规定计算:
内支撑结构设计
1、在坚向荷载作用下,内支撑结构按框架计算时,立柱应按偏心受压构件计算;内支撑结构的水平构件按连续梁计算时,立柱可按轴心受压构件计算;
2、立柱的受压计算长度应按下列规定确定:1)单层支撑的立柱、多层支撑底层立柱的受压计算长度应取底层支撑至基坑底面的净高度与立柱直径或边长的5倍之和;2)相邻两层水平支撑间的立柱受压计算长度应取此两层水平支撑的中心距;
3、立柱的基础应满足抗压和抗拔的要求。
十一、内支撑的平面布置应符合下列规定:
1、内支撑的布置应满足主体结构的施工要求,宜避开地下主体结构的墙、柱;
2、相邻支撑的水平间距应满足开挖的施工要求;采用机械挖土时,应满足挖土机械作业的空间要求,且不宜小于4m;
3、基坑支护形状支撑时,阳角处的支撑应在两边同时设置;
4、当采用环形支撑时,环梁宜采用圆形、椭圆形等封闭曲线形式,并应按使环梁弯矩、剪力最小的原则布置辐射支撑;环形支撑宜采用与腰梁或冠梁相切的布置形式;
5、水平支撑与挡土构件之间应设置连接腰梁;当支撑设置在挡土构件顶部时,水平支撑应与冠梁连接;在腰梁或冠梁上支撑点的间距,对钢腰梁不宜大于4mm,对混凝土梁不宜大于9m;
6、当需要采用较大水平间距的支撑时,宜根据支撑冠梁、腰梁的受力和承载力要求,在支撑端部两侧设置八字斜撑杆与冠梁、腰梁连接,八字斜撑杆宜在主撑两侧对称布置,且斜撑杆的长度不宜大于9m,斜撑杆与冠梁、腰梁之间的夹角宜取45°~60°;
7、当设置支撑立柱时,临时立柱应避开立柱结构的梁、柱及承重墙;对纵横双向交叉的支撑结构,立柱宜设置在支撑的交汇处;对用作主体结构柱的立柱,立柱在基坑支护阶段的负荷不得超过主体结构的设计要求;立柱与支撑端部及立柱之间的间距应根据支撑构件的稳定要求和坚向荷载的大小确定,且对混凝土支撑不宜大于15m,对钢支撑不宜大于20m;
8、当采用坚向斜撑时,应设置斜撑基础,且应考虑与主体结构底板施工的关系。
十二、支撑的坚向布置应符合下列规定:
1、支撑预挡土构件连接处不应出现拉力;
2、支撑应避开主体地下结构底板和楼板的位置,并应满足主体地下结构施工对墙、柱钢筋连接长度的要求;当支撑下方的主体结构楼板在支撑拆除前施工时,支撑地面与下方主体结构楼板坚的净距不宜小于700mm;
3、支撑至坑底的净高3m;
4、采用多层水平支撑时,各层水平支撑宜布置在同一坚向平面内,层间净高不宜小于3m。
十三、混凝土支撑的构造应符合下列规定:
1、混凝土的强度等级不应低于C25;
2、支撑构件的截面高度不宜小于其坚向平面内计算长度的1/20;腰梁的截面高度(水平尺寸)不宜小于其水平方向计算跨度的1/10;截面宽度(坚向尺寸)不应小于支撑的截面高度;
3、支撑构件的纵向钢筋直径不宜小于16mm,沿截面周边的间距不宜大于200mm;箍筋的直径不宜小于8mm,间距不宜大于250mm。
十四、钢支撑的构造应符合下列规定:
1、钢支撑构件可采用钢管、型钢及组合截面;
2、钢支撑受压力杆件的细比不应大于150,受拉杆件长细比不应大于200;
3、钢支撑连接宜采用螺栓连接,必要时采用焊接连接;
4、当水平支撑预腰梁斜交时,腰梁上应设置牛腿或采用其他够承受剪力的连接措施;
5、采用坚向斜撑时,腰梁和支撑基础上应设置牛腿或采用其他能够承受剪力的连接措施;腰梁与挡土构件之间采用能够承受剪力的连接措施,斜撑基础应满足坚向承载力和水平承载力要求。
十五、立柱的构造应符合下列规定:
1、立柱可采用钢格构、钢管、型钢或钢管混凝土等形式;
2、当采用灌注桩作为立柱基础时,钢立柱锚入桩内的长度不宜小于立柱长边或直径的4倍;
3、立柱长细比不宜大于25;
4、立柱与水平支撑的连接可采用铰接;
5、立柱穿过主体结构底板的部位,应有效的止水措施。
十六、混凝土支撑构件的构造,应符合现行国家标准《混凝土结构设计规范》GB50010的规定。
钢支撑构件的构造,应符合现行国家标准《钢结构设计规范》GB50017的有关规定。
