2015工程制图大作业布置

学生姓名：王飞学生学号： 1214050221 院系：电气信息工程学院专业：电气工程及其自动化班级： 2任课教师：孙静《AUTOCAD》课程大作业学生姓名：王飞学号：1214050221一、作业任务内容每位学生从教材和上机指导书上选取至少两幅图，利用AutoCAD软件绘制，编写实验报告，并录制绘图过程的视频录像，录制时间必须在20分钟之内。

10月31日上午10:00前由各班学习委员统一收齐本班学生的纸制版和电子版的《AutoCAD》课程大作业，外加视频录像（必须含本人声音）。

以学生绘图的难易程度、所用时间长短等作为评分标准。

具体绘图内容，二维图形请在下面任选1幅：P73-图6-12P79-图6-35P110-图8-12P161-图11-18P167-图12-6P178-图12-23P217-图15-49P85-图4-46（e）P236-图10-62P238-图10-64三维图形请在下面任选1幅：P197-图14-24P201-图15-5（b）P206-图15-15P209-图15-25P218-图15-50P218-图15-51P323-图15-15P327-图15-27（a）（b）（d）之一二、详细绘制过程二维图形绘制步骤:(1)创建图层(2)绘制中心线,中心线圆.将“点划线”图层设为当前图层。

执行LINE命令，绘制水平和垂直中心线：执行CIRCLE命令，绘制中心线圆。

（3）绘制图形：在绘制工具栏执行相关命令。

（4）定义属性执行ATTDEF命令，打开“属性定义”对话框，在对话框中进行相应的属性设置。

（7）尺寸标注在菜单工具栏“标注”，找到相关标注选项进行标注。

（8）绘制结果如图一三维图形绘制步骤：（1）绘制圆柱体执行CYLINDER命令，CAD提示同时提供对应圆柱体。

（2）定义UCS执行“工具”|“新建UCS”|”原点”命令。

（3）绘制圆柱体单击功能区按钮“常用”|建模|圆柱体，即执行TORUS命令。

建筑制图实训作业姓名：学号：专业：指导教师：总分：试点单位：作业1：图线练习一、要求1、图纸：A3号图幅。

2、图名：图线练习。

3、比例：1：1。

4、图线：细线、粗线。

5、字体：汉字用长仿宋字体。

材料图明用5号字；尺寸数字均用3.5号字。

6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

二、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。

画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。

先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。

然后按图线要求加墨线，最后注写数值、名称。

作业2：建筑平面图院子平面设计图院子平面设计图（水电路）作业3：建筑立面图作业4：建筑剖面图与墙身详图某学校教学楼剖面图和墙身节点图作业5：楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。

楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。

但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。

建筑详图线型的选用与一般平、剖面图相同。

1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。

一般每一层楼梯都要画一楼梯平面图。

三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。

（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。

各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。

2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。

梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。

例如“上23”，表示从底层地面往上走23级可到达第二层楼面。

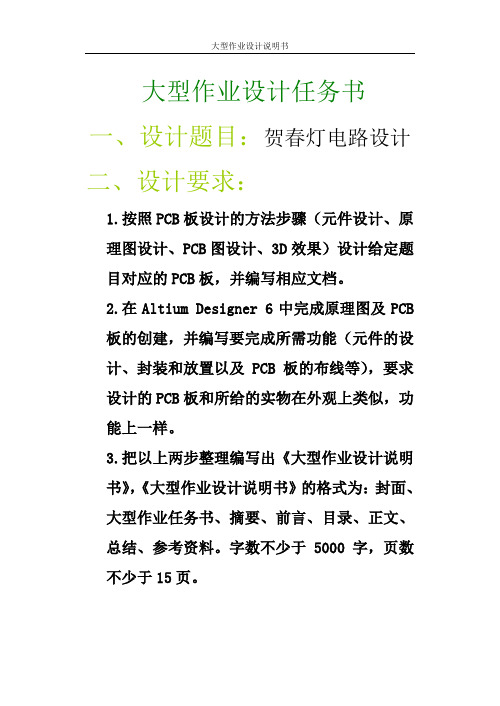

大型作业设计任务书一、设计题目：贺春灯电路设计二、设计要求：1.按照PCB板设计的方法步骤（元件设计、原理图设计、PCB图设计、3D效果）设计给定题目对应的PCB板，并编写相应文档。

2.在Altium Designer 6中完成原理图及PCB板的创建，并编写要完成所需功能（元件的设计、封装和放置以及PCB板的布线等），要求设计的PCB板和所给的实物在外观上类似，功能上一样。

3.把以上两步整理编写出《大型作业设计说明书》，《大型作业设计说明书》的格式为：封面、大型作业任务书、摘要、前言、目录、正文、总结、参考资料。

字数不少于5000字，页数不少于15页。

前言电路设计自动化技术，是将电路设计中各种工作交由计算机来协助完成，是在电子计算机辅助设计技术基础上发展起来的计算机设计技术。

它集计算机、电子、信息和计算机辅助制造、计算机辅助测试等技术于一体，不仅具有强大的设计能力，而且具有测试、分析及管理的功能。

它改变了以往采用定量计算和电路实验为基础的传统设计方式，是电子电路分析与设计方法发生了重大变革。

Protel系列软件已拥有大量的用户群，已经成为电路设计者必备的基础工具之一。

Altium Designer 6.x是Altium公司最新一代的板级电路设计系统，除了全面继承包括Protel99SE、Protel DXP在内的闲钱一系列版本的功能和优点外，还增加了许多改进和很多高端功能。

它将原理图绘制、电路仿真、集成化印制电路板设计、设计规则检查、文档报表输出、可编程器件及逻辑器件设计等完美融合，为用户提供了全面的设计解决方案，是电子线路设计者首选的EDA设计软件。

为了满足迅速发展的现代工业对电路设计人才的需求，结合实际设计、紧跟软件发展状况编写教材，奔着以“学以致用”为原则，结合典型实例介绍应用Altium Designer 6进行电路原理图绘制、PCB设计、电路仿真的方法与操作步骤。

此次重点介绍贺春灯电路设计的元件设计、原理图绘制及PCB设计、3D效果等方法与操作步骤。

工程制图测绘大作业任务书一、测绘大作业的性质、目的和任务：进行大型(测绘)作业的目的是综合运用工程制图课程的知识,进行比较系统的制图实践,其目的是使学生理论联系实际,掌握部件测绘的工作程序、手工绘图、仪器绘图、计算机绘图的技能,熟悉装配图及零件图的表达方案的选择,合理地标注尺寸，合理编写零件图的技术要求,为后续的课程设计及毕业设计打下良好的基础。

二、测绘大作业的内容题目及内容:1、零件的测绘:箱体、箱盖、轴、齿轮、螺纹等的测绘。

2、由零件图画出装配图:根据一级圆柱齿轮减速器的示意图和零件图画出它的装配图。

三、测绘大作业的方式与基本要求大型(测绘)作业停课进行，时间为1周。

1、绘图量:(1) 装配图: 1张（一级齿轮传动减速器）；(2) 零件图:5张以上，计算机绘图3张（轴、齿轮、盘盖），仪器绘图2张(一级齿轮传动减速器箱体、箱盖；嵌入端盖)。

2、要求:(1) 投影正确,视图选择和配置适当；(2) 尺寸标注正确、完整、清晰、基本合理、字体工整；(3) 图面整洁、图线分明、图样画法符合机械制图国家标准；(4) 在制造工艺结构和装配工艺结构方面,尽可能结合生产实际；(5) 技术要示(尺寸公差、形位公差、表面粗糙度、材料、热处理等)可参照同类型的生产图样或有关手册进行类比确定；(6) 零件草图应按目测徒手绘出,但内容要完整, 投影关系要正确；(7) 根据给定的箱体、箱盖、轴、齿轮、螺纹进行测绘，正确地使用测绘工具，计算出有关尺寸，如螺距、齿轮的有关参数等，画出零件草图，编写技术要求，绘制正规零件图；(8) 在画装配图之前，必须对所画的减速器有全面的认识，即要充分了解它的工作原理、结构特点，并仔细阅读已给定的一套零件图，想象出每个零件的形状；根据减速器的示意图，找出各个零件的装配关系；并按画装配图的步骤进行，完成全图。

四、测绘大作业配套教材及参考资料（1）机械制图/金大鹰主编——机械工业出版社(第2版) 2008年（2）机械设计课程设计指导书，龚溎义主编，高等教育出版社 1997年（3）机械设计课程设计/卢颂峰主编-——中央电大出版社 1998年。

大工15春《建筑制图》毕业清考大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？题目二：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

选择已完成的作业（word 文档，不许压缩），点提交即可。

15 8 88 8 15 30 20 50（图 名） （校 名） 学生 教师 图别 图号班级成绩《建筑制图实训》大作业本实训课程的指示书主要以抄绘房屋施工图为主。

目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。

本实训课程应完成的内容要求每名学生至少绘制5张A 4图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。

各教学点在安排学生完成上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地情况由辅导教师自拟题目提供给学生，以供学生抄绘。

但在执行过程中必须按大作业的指示书完成。

另外，还可根据具体情况适量增加绘制施工图的内容，以图达到完整、全面。

作业一：图线练习一、目的1、熟悉制图基本规格。

2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。

二、内容常用图线、箭头及材料图例练习。

按附图二给出的图样画仪器图。

三、要求1、图纸：A 3号图幅（297*420）。

图标格式和大小见附图一所示。

2、图名：图线练习。

3、比例：1：1。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

材料图明用5号字；尺寸数字均用3.5号字。

6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。

画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。

先用H 铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。

然后按图线要求加墨线，最后注写数值、名称。

附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求。

2、通过作业掌握绘制建筑平面图的步骤和方法。

二、内容三、要求1、图纸：A3号图幅。

图标格式和大小见作业1中的附图一所示。

2、图名：二层平面图。

3、比例：1：100。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

网络教育学院
《建筑制图》大作业
学习中心：xxxxx奥鹏学习中心
层次：高起专
专业：建筑工程技术
年级： xxx年春季 /秋季
学生：xxxxxx
辅导教师：赵丽妍
题目一：（必答题）什么是三视图，三视图的投影规律是什么？绘制三视图时对模型的摆放位置有什么要求，绘图步骤有哪些？通过对下面三视图的绘制，谈一谈你绘制三视图时所遇到的问题或者难点，是如何解决的？
1:三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形,三视图就是主视图、俯视图、左视图的总称。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

2:根据各形体的投影规律，逐个画出形体的三视图。

画形体的顺序：一般先实
（实形体）后空（挖去的形体）；先大（大形体）后小（小形体）；先画轮廓，后画细节。

画每个三视图形体时，要三个视图联系起来画，并从反映形体特征的视图画起，再按投影规律画出其他两个视图。

对称图形、半圆和大于半圆的圆弧要画出对称中心线，回转体一定要画出轴线。

对称中心线和轴线用细点划线画出。

3:画图时候对称点有时候选不准,尺寸掌握不好,选择好对称点想象图的外形就慢慢的好画多了.
题目二答案：形体的三视图为：。

课程大作业课程： AutoCAD学生姓名：学生学号：院系：电气信息工程学院专业：电子信息科学与技术班级：任课教师：《AutoCAD》课程大作业学生姓名：学号：一、作业任务内容每位学生从《中文版AutoCAD工程制图》书上选取至少两幅图，利用AutoCAD软件绘制，编写实验报告，并录制绘图过程的视频录像，录制时间必须在20分钟之内。

4月15日下午15:30前由各班学习委员统一收齐本班学生的纸制版和电子版的《AutoCAD》课程大作业，外加视频录像（必须含本人声音）。

以学生绘图的难易程度、所用时间长短等作为评分标准。

具体绘图内容，请在下面任选两幅以上：P85-图4-47（e）P102-图5-18（a）P125-图6-44（a）（b）（c）（d）（e）P162-图8-18（a）（b）P233-图10-60P236-图10-64P236-图10-63（b）（c）（d）P271-图12-18,P274-图12-22P275-图12-24二、详细绘制过程【本次绘制作业为：实验一：P85-图4-47（e）；实验二：P125-图6-44（b）】本次实验所用软件为AUTOCAD2010。

实验一步骤：1.打开AUTOCAD2010,由于与之前实验的06版本软件有些不一样，首先应熟悉一下工作界面。

2.在命令窗口输入layer命令，打开图层管理器（如下图所示），点击左上角红色标记内所示的新建图层按钮。

新建辅助线图层和标注尺寸的图层，颜色及线型、线宽如图所示。

其中，CENTER 线型需要加载。

（注意：外轮廓线线宽应加粗，方便打印出以后好确认）3.打开命令窗口下的正交模式，对象捕捉,动态输入和显示线宽，以方便绘图。

4.用直线工具绘制外轮廓并创建倒角。

【用直线画外轮廓】命令: _line 指定第一点:指定下一点或 [放弃(U)]: 110指定下一点或 [放弃(U)]: 90指定下一点或 [闭合(C)/放弃(U)]: 40指定下一点或 [闭合(C)/放弃(U)]: 80指定下一点或 [闭合(C)/放弃(U)]: 70指定下一点或 [闭合(C)/放弃(U)]: C【创建倒角】命令: _chamfer选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: D 指定第一个倒角距离 <0.0000>: 10指定第二个倒角距离 <10.0000>:选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: M 选择第一条直线，选择第二条直线。

课程编码：课程名称：土木工程制图课程设计（The design of Civil Engineering Drafting）《工程制图大作业》教学大纲适用专业：土木工程开课学期：第2学期学分：1学分与其他课程的联系：先修课程：土木工程制图与CAD 建议阅读书目：卢传贤.土木工程制图.建筑工业出版社，2008年，第三版适用专业土木工程开课学期2 学分1 与其他课程的联系：先修课程：土木工程制图与CAD建议阅读书目[1]卢传贤土木工程制图建筑工业出版社，2008年，第三版[2] 巩宁平,邓美容,陕晋军.建筑CAD.机械工业出版社,2007.6，第三版一、地位与任务《工程制图课程设计》是为了学生在学习《土木工程制图与CAD》的基础上，进一步加深理解绘制工程图样的理论和方法，加强培养阅读、绘制工程图样的能力及对工程结构物的认识和理解能力，使学生掌握用CAD绘制工程图样的方法，熟练使用绘图工具CAD的技巧，了解专业图的内容、图示特点及有关规定，掌握绘制和阅读工程图样的方法，为学习后续课程和今后的工作打下良好的基础。

二、教学内容及学时分配（周数）本次课程设计共1周的时间，时间大致分配如下表：序号内容时间分配（天）1 指导性讲课0.5 2 用CAD绘制工程图2.5 3 用CAD绘制楼梯间平面详图、剖面详图，比例1：50 2.0三、实训要求经过学习应具有一定的绘制和阅读图样的能力，正确熟练使用CAD绘图软件：（一）建筑施工图1.了解《房屋建筑制图统一标准》、《建筑制图标准》中，关于建筑施工图中投影图的名称、配置、比例的要求，以及常用图例等的画法。

2.掌握建筑施工图中图线、尺寸标注的要求及常用符号等的画法。

3.了解总平面图的作用、图示方法和图示内容。

4.了解建筑施工图（包括平面图、立面图、剖面图、详图）的作用、图示方法和图示内容。

5. 熟练掌握建筑施工图（包括平面图、立面图、剖面图、详图）的绘制和阅读方法，能绘制和阅读中等复杂程度的建筑施工图。
