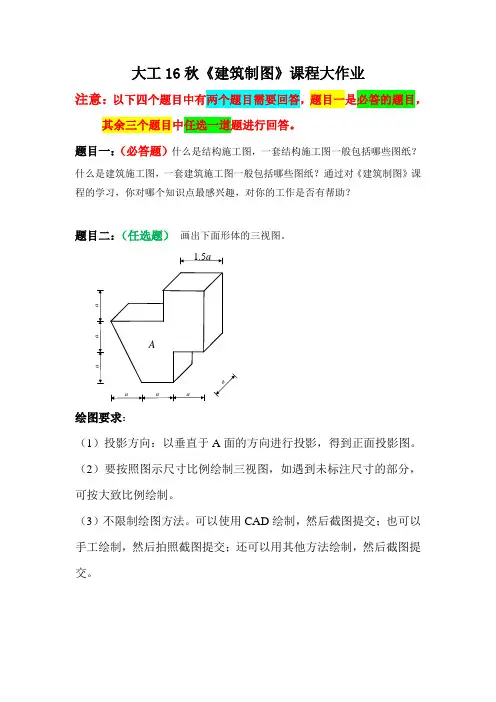

大工16秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

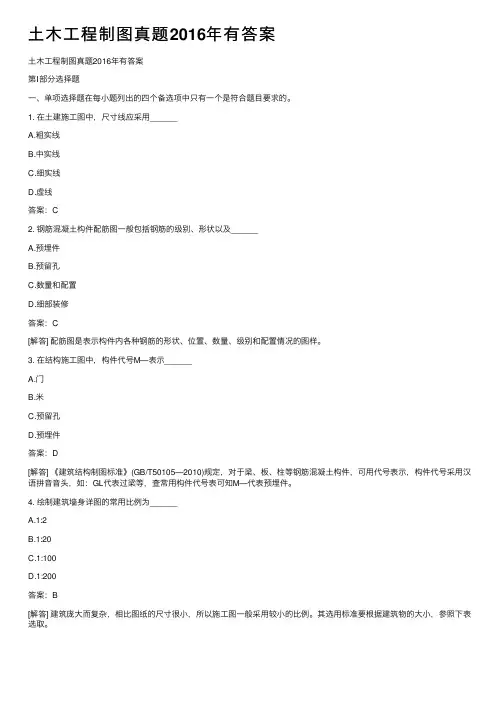

⼟⽊⼯程制图真题2016年有答案⼟⽊⼯程制图真题2016年有答案第Ⅰ部分选择题⼀、单项选择题在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的。

1. 在⼟建施⼯图中，尺⼨线应采⽤______A.粗实线B.中实线C.细实线D.虚线答案：C2. 钢筋混凝⼟构件配筋图⼀般包括钢筋的级别、形状以及______A.预埋件B.预留孔C.数量和配置D.细部装修答案：C[解答] 配筋图是表⽰构件内各种钢筋的形状、位置、数量、级别和配置情况的图样。

3. 在结构施⼯图中，构件代号M—表⽰______A.门B.⽶C.预留孔D.预埋件答案：D[解答] 《建筑结构制图标准》(GB/T50105—2010)规定，对于梁、板、柱等钢筋混凝⼟构件，可⽤代号表⽰，构件代号采⽤汉语拼⾳⾳头，如：GL代表过梁等，查常⽤构件代号表可知M—代表预埋件。

4. 绘制建筑墙⾝详图的常⽤⽐例为______A.1:2B.1:20C.1:100D.1:200答案：B[解答] 建筑庞⼤⽽复杂，相⽐图纸的尺⼨很⼩，所以施⼯图⼀般采⽤较⼩的⽐例。

其选⽤标准要根据建筑物的⼤⼩，参照下表选取。

5. 圆柱正螺旋⾯为______A.可展曲线⾯B.可展直线⾯C.不可展曲线⾯D.不可展直线⾯答案：D[解答] ⼀直母线以⼀条圆柱螺旋线及其轴线为导线，并始终平⾏于轴线垂直的导平⾯形成的曲⾯，称为正螺旋⾯。

若按⼀定规律运动，所形成的曲⾯称为圆柱螺旋⾯。

正螺旋⾯属于锥状⾯，是不可展的直线⾯。

第Ⅱ部分⾮选择题⼆、填空题1. 正平⾯的V⾯投影反映了该平⾯的______。

答案：实形2. 建筑施⼯图的标⾼为相对标⾼，其基准⾯通常取在______。

答案：建筑物底层地⾯的标⾼±0.0003. 直线的坡度越⼤平距______。

答案：越⼩4. 楼层建筑⾯平⾯图实质上是⽔平⽅向的______。

答案：剖⾯图5. 直径相等、轴线相交的两个圆柱相交，相贯线为______。

答案：椭圆三、点直线平⾯作图题(本⼤题共2⼩题，每⼩题5分，共10分)1. 过A作三⾓形ABC的最⼤⽔平坡度线AD。

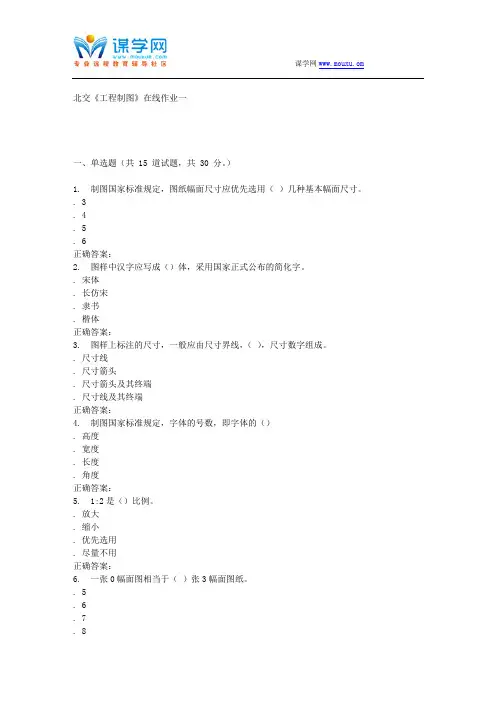

北交《工程制图》在线作业一一、单选题（共 15 道试题，共 30 分。

）1. 制图国家标准规定，图纸幅面尺寸应优先选用（）几种基本幅面尺寸。

. 3. 4. 5. 6正确答案：2. 图样中汉字应写成（）体，采用国家正式公布的简化字。

. 宋体. 长仿宋. 隶书. 楷体正确答案：3. 图样上标注的尺寸，一般应由尺寸界线，（），尺寸数字组成。

. 尺寸线. 尺寸箭头. 尺寸箭头及其终端. 尺寸线及其终端正确答案：4. 制图国家标准规定，字体的号数，即字体的（）. 高度. 宽度. 长度. 角度正确答案：5. 1:2是（）比例。

. 放大. 缩小. 优先选用. 尽量不用正确答案：6. 一张0幅面图相当于（）张3幅面图纸。

. 5. 6. 7. 8正确答案：7. 标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上。

. 尺寸线. 尺寸界线. 尺寸数字. 尺寸箭头正确答案：8. 制图国家标准规定，汉字字宽是字高的（）倍。

. 2. 3. 0.707. 0.5正确答案：9. （）的特点是，物体的投影与物体距投影面的距离无关，投影都能够真实地反映物体的形状和大小。

. 中心投影法. 平行投影法. 正投影法. 斜投影法正确答案：10. 平行投影中的投射线与投影面垂直时，称为（）。

. 垂直投影法. 正投影法. 斜投影法. 中心投影法正确答案：11. 国家标准推荐的轴测投影为（）。

. 正轴测投影和斜轴测投影. 正等测和正二测. 正二测和斜二测. 正等测和斜二测正确答案：12. 制图国家标准规定，字体的号数即字体的高度，分为（）种。

. 5. 6. 7. 8正确答案：13. 工程上常用的（）有中心投影法和平行投影法。

. 作图法. 技术法. 投影法. 图解法正确答案：14. 标注（）尺寸时，应在尺寸数字前加注符号Φ。

. 圆的半径. 圆的直径. 圆球的半径. 圆球的直径正确答案：15. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置。

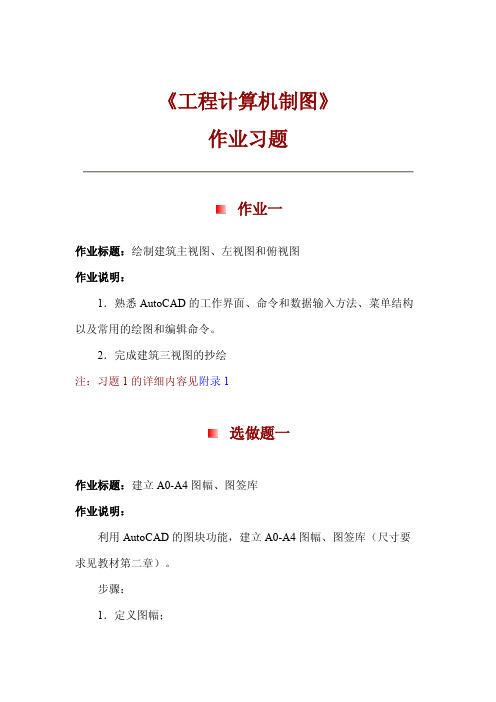

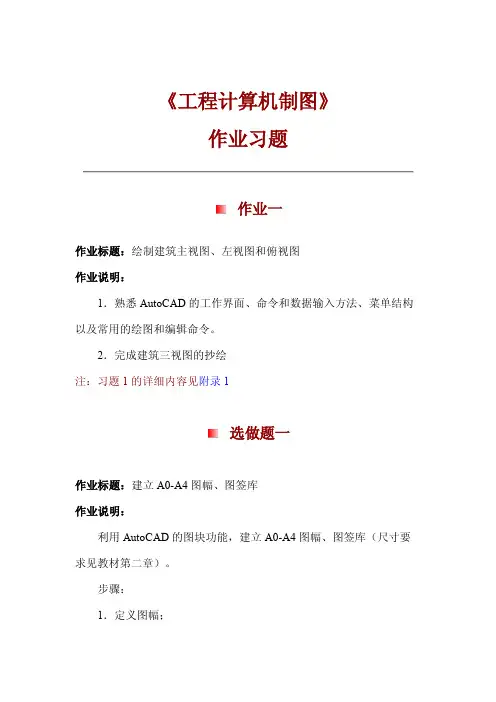

《工程计算机制图》作业习题作业一作业标题：绘制建筑主视图、左视图和俯视图作业说明：1．熟悉AutoCAD的工作界面、命令和数据输入方法、菜单结构以及常用的绘图和编辑命令。

2．完成建筑三视图的抄绘注：习题1的详细内容见附录1选做题一作业标题：建立A0-A4图幅、图签库作业说明：利用AutoCAD的图块功能，建立A0-A4图幅、图签库（尺寸要求见教材第二章）。

步骤：1．定义图幅；2．绘制图幅线、图框、图签、图标等；3．用Block命令定义图块；4．插入点设在（0,0,0）点；5．用Export（选择Block格式）命令存盘；6．使用图库时，用Insert命令将图块插入到图形中。

作业二作业标题：绘制建筑平面图和立面图作业说明：读懂习题7（习题集）中住宅建筑施工图；1．抄绘底层平面图；2．补绘北向立面图；3．抄绘门窗表。

要求：1．足尺作图2．比例尺：1:1003．2号图幅（立式）注：“工程计算机制图习题集”习题7的详细内容见附录2作业三作业标题：绘制建筑剖面图和楼梯平面图作业说明：1．抄绘习题7（习题集）中2-2剖面图；扶手高46mm、宽70mm、扶手钢筋直径12mm（详图1）；扶手端部第一根钢筋直径34mm，钢筋间距120mm （详图4）；楼梯段板厚100mm，楼梯平台板厚150mm，梁截面220x300mm；梯井K为200mm（梯段间的距离）。

2．抄绘2-2剖面图的详图1～详图4。

3．补绘3-3剖面图；吊柜、搁板等不用画；楼板厚取150mm 。

4．绘制底层至三层楼梯平面图。

作业要求：1．比例尺：1:50，足尺作图。

2．1号或2号图幅，合理布图。

注：“工程计算机制图习题集”习题7的详细内容见附录2作业四作业标题：绘制钢筋混凝土结构施工图作业说明：1．完成习题集上的习题8，要求：1）读懂楼面结构平面布置图和主梁配筋图；2）选用合适的比例和图幅抄绘楼面平面结构布置图、主梁配筋图以及钢筋表；3）在该平面图上补绘现浇楼板B3的配筋详图（参照教材P313，图11-5）；4）每板跨中受力筋Ø8@120，梁支座处负受力筋Ø8@120；5）配置方式：分离式、（选作：一端弯起或两端弯起）；6）如用弯起方式，需弯起筋与直筋交错排列，因板跨中受力筋只能弯起1/2，弯起角度300（板厚h >120mm, 取450)弯起筋的弯起点和负受力筋起点距轴线500mm(1/4板跨）。

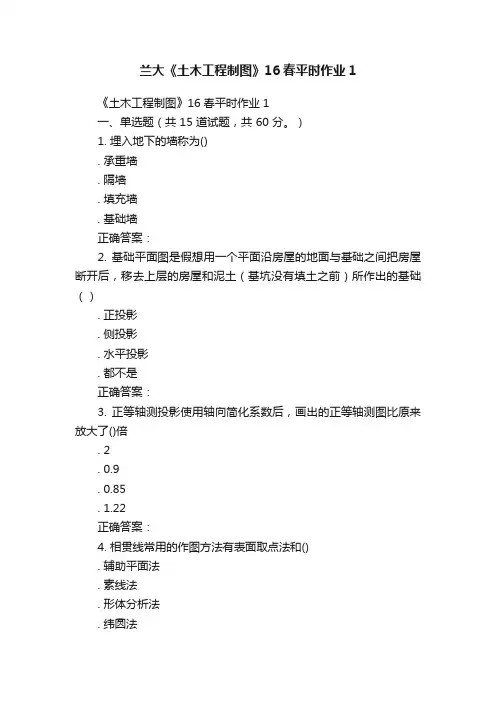

兰大《土木工程制图》16春平时作业1《土木工程制图》16春平时作业1一、单选题（共 15 道试题，共 60 分。

）1. 埋入地下的墙称为(). 承重墙. 隔墙. 填充墙. 基础墙正确答案：2. 基础平面图是假想用一个平面沿房屋的地面与基础之间把房屋断开后，移去上层的房屋和泥土（基坑没有填土之前）所作出的基础（）. 正投影. 侧投影. 水平投影. 都不是正确答案：3. 正等轴测投影使用轴向简化系数后，画出的正等轴测图比原来放大了()倍. 2. 0.9. 0.85. 1.22正确答案：4. 相贯线常用的作图方法有表面取点法和(). 辅助平面法. 素线法. 形体分析法. 纬圆法5. 阶梯形剖切平面的转折处应成（）. 60°. 30°. 90°. 任意角度正确答案：6. 直接画在杆件断开处的断面图，称为()。

. 移出断面图. 重合断面. 断开断面. 缩影断面正确答案：7. 斜轴测图是通过()投影方法得到的. 斜投影法. 正投影法. 中心投影法. 侧投影法正确答案：8. 一般建筑，除总平面图外至少要画（）个平面图. 一个. 两个. 三个. 四个正确答案：9. 直接画在视图轮廓线内的断面图，称为(). 移出断面图. 重合断面. 断开断面. 缩影断面10. 锥面相邻两素线是（）直线。

. 平行. 相交. 垂直. 交叉正确答案：11. 当曲母线圆滑连续时，曲面上比它两侧的纬圆都大的纬圆称为（）. 纬圆. 赤道圆. 颈圆. 同心圆正确答案：12. “国标”规定，定位轴线用（）绘制. 细实线. 虚线. 细点划线. 细虚线正确答案：13. 若双曲抛物线的导平面垂直于H投影面，则其V面投影图为（）. 线段. 两交叉直线. 抛物线. 弧线正确答案：14. 作剖面图时，一般都使剖切平面（）于基本投影面。

. 垂直. 倾斜. 平行. 交叉15. 各图上所用标高符号以()绘制. 粗实线. 细实线. 中实线. 中粗直线正确答案：《土木工程制图》16春平时作业1二、判断题（共 10 道试题，共 40 分。

第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。

A.20B.40参考答案：A您的答案：A2. 尺寸线（）用其他图线代替。

A.能B.不能参考答案：B您的答案：B3. 两点之间上下位置可由其（）坐标差确定。

A.XB.YC.Z参考答案：C您的答案：C4. 在直线投影中，可能有一个投影反映实长，也可能有两个投影反映实长，但决不可能它的三个投影都反映实长。

（）A.对B.错参考答案：A您的答案：A5. 图中直线AB与CD相交。

（）A.对B.错参考答案：A您的答案：A 6. 图中二直线垂直。

（）A.对B.错参考答案：A您的答案：A 7. 点K在圆锥面上。

（）A.对B.错参考答案：B您的答案：B 8. 点D在△ABC平面上。

（）A.对B.错参考答案：A您的答案：A9. 直线与平面平行。

（）A.对B.错参考答案：A您的答案：A10. 两个直径相同的圆柱轴线垂直相交时，相贯线的形状为（）。

A. 直线B.圆C.椭圆参考答案：C您的答案：C11. 圆锥面与过其锥顶的平面相交，交线为（）。

A. 三角形B. 双曲线C.两条相交直线参考答案：C您的答案：C12. 在三投影面体系中的立体表面直线AB、BC、CD位置分别是（）。

A. AB是一般位置线；BC是侧平线；CD是水平线。

B. AB是正平线；BC是铅垂线；CD是水平线。

C. AB是一般位置线；BC是铅垂线；CD是侧垂线。

D. AB是一般位置线；BC是铅垂线；CD是水平线。

参考答案：D您的答案：D13. 已知物体的主、俯视图，正确的左视图是（）。

参考答案：D您的答案：D14. 下图平面图形尺寸标注完整的图是（）。

参考答案：D您的答案：D15. 判断下面两个投影图是否正确，选择正确答案为（）。

A.（1）对; （2）错B.（1）对；（2）对C.（1）对; （2）错D.（1）对; （2）错）参考答案：B您的答案：A16. 已知物体的主、俯视图，选择正确的左视图（）。

大工16春《建筑制图》课程大作业题目一：（必答题）什么是中心投影法，什么是平行投影法？投影面平行面和投影面垂直面的三视图各有哪些特点？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？答：中心投影法：所有投射线从同一投影中心出发的投影方法，称为中心投影法。

按中心投影法做出的投影称为中心投影。

平行投影法：如果将中心投影法的投影中心移至无穷远，则所有投射线可视为相互平行,这种投影法称为平行投影法。

投射线的方向称投影方向。

特点：投影面平行面（两线一实形）平行一个投影面，垂直两个投影面。

在其平行的投影面上的投影反应实形，另外两个投影积聚为直线。

垂直面投影面（一斜两类似）垂直一个投影面，小于两个投影面。

在其垂直的投影面上的投影积聚成直线，另外两个投影类似。

建筑制图是一门学问，自成系统。

建筑识图自然有法可依，有规律可循。

设计说明是设计图纸的纲领，看图先要认真阅读设计说明。

设计说明中包括建筑工程概况（建筑名称、建设地点、建设单位），经济技术指标（建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗震设防烈度等），基本做法（墙体、防水、门窗、玻璃等）。

把这些内容看明白了，对建筑的基本情况也就大体了解了。

总平面图表达建筑与周围环境的关系，是建筑定位的关键。

总平面图中除了建筑，还会标示道路、停车场、绿地、水面、广场等内容，帮助我们全面了解场地条件。

重点关注场地入口、建筑入口、各种间距（消防、日照、卫生）的控制、定位坐标。

竖向设计是总平面图的另一重要内容，表达场地的地形变化及排除地面雨水的方式，而且容易被初学着忽视。

平面图表达建筑的布局，看平面图应该抓住重点，否则会迷失在复杂的标注和图样中。

一找指北针。

虽然大多图纸是上北下南，但也有例外，看图先要“找到北”。

二看出入口、楼梯、电梯、扶梯的位置及走廊的走向，了解建筑内部的交通组织，在脑子里把建筑“走通”。

三看轴网及柱子、剪力墙的布置，了解建筑结构体系。
