四线式阻抗量测解读

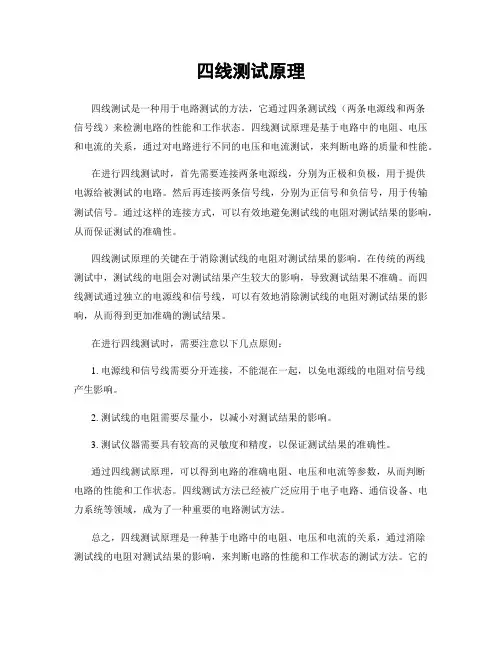

四线测试原理四线测试是一种用于电路测试的方法，它通过四条测试线（两条电源线和两条信号线）来检测电路的性能和工作状态。

四线测试原理是基于电路中的电阻、电压和电流的关系，通过对电路进行不同的电压和电流测试，来判断电路的质量和性能。

在进行四线测试时，首先需要连接两条电源线，分别为正极和负极，用于提供电源给被测试的电路。

然后再连接两条信号线，分别为正信号和负信号，用于传输测试信号。

通过这样的连接方式，可以有效地避免测试线的电阻对测试结果的影响，从而保证测试的准确性。

四线测试原理的关键在于消除测试线的电阻对测试结果的影响。

在传统的两线测试中，测试线的电阻会对测试结果产生较大的影响，导致测试结果不准确。

而四线测试通过独立的电源线和信号线，可以有效地消除测试线的电阻对测试结果的影响，从而得到更加准确的测试结果。

在进行四线测试时，需要注意以下几点原则：1. 电源线和信号线需要分开连接，不能混在一起，以免电源线的电阻对信号线产生影响。

2. 测试线的电阻需要尽量小，以减小对测试结果的影响。

3. 测试仪器需要具有较高的灵敏度和精度，以保证测试结果的准确性。

通过四线测试原理，可以得到电路的准确电阻、电压和电流等参数，从而判断电路的性能和工作状态。

四线测试方法已经被广泛应用于电子电路、通信设备、电力系统等领域，成为了一种重要的电路测试方法。

总之，四线测试原理是一种基于电路中的电阻、电压和电流的关系，通过消除测试线的电阻对测试结果的影响，来判断电路的性能和工作状态的测试方法。

它的准确性和可靠性使其成为了电路测试领域中的重要方法，为电路的设计和维护提供了重要的技术支持。

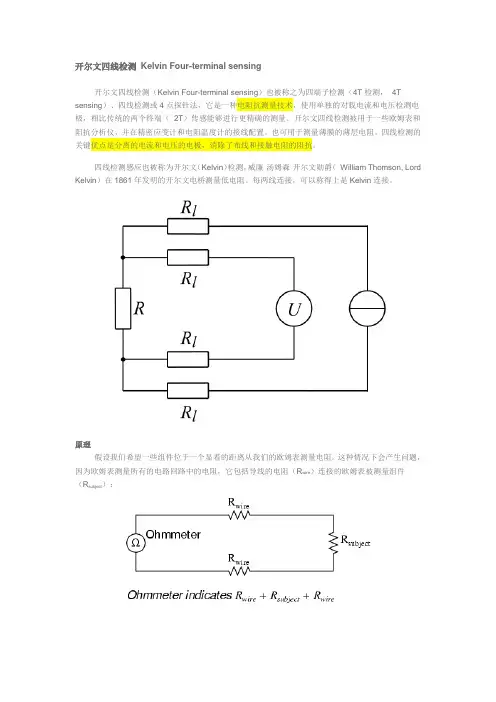

开尔文四线检测Kelvin Four-terminal sensing开尔文四线检测（Kelvin Four-terminal sensing）也被称之为四端子检测（4T检测，4T sensing）、四线检测或4点探针法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端（2T）传感能够进行更精确的测量。

开尔文四线检测被用于一些欧姆表和阻抗分析仪，并在精密应变计和电阻温度计的接线配置。

也可用于测量薄膜的薄层电阻。

四线检测的关键优点是分离的电流和电压的电极，消除了布线和接触电阻的阻抗。

四线检测感应也被称为开尔文（Kelvin）检测，威廉·汤姆森·开尔文勋爵（William Thomson, Lord Kelvin）在1861年发明的开尔文电桥测量低电阻。

每两线连接，可以称得上是Kelvin连接。

原理假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。

这种情况下会产生问题，）连接的欧姆表被测量组件因为欧姆表测量所有的电路回路中的电阻，它包括导线的电阻（Rwire）：（Rsubject通常情况下，导线的电阻是非常小的（仅几欧姆的导线上的压力表（大小），主要取决于每数百英尺），但如果连接线很长，和/或待测组分有一个非常反正低电阻，引入线电阻测量误差将是巨大的。

在这样的情况下的电阻测量主体的一个巧妙的方法，涉及的电流表和电压表的使用。

我们知道，从欧姆定律，电阻等于电压除以电流（R = E / I）。

因此，我们应该能够确定电阻的主体成分，如果我们测量的电流通过，并且两端的电压下降电流在电路中的所有点相同，因为它是一个串联回路。

因为我们只测量电压下降的整个主体电阻（而不是导线的电阻）。

不过，我们的目标，是从远处来衡量这个主题性，所以我们必须位于电压某处附近电流表，由另一对含有电阻的导线跨接受阻力：起初，我们似乎已经失去了任何电阻测量这种方式的优点，因为现在电压表测量电压通过长着一双引入杂散电阻（电阻）线，再次进入测量电路。

博客首页 | 排行榜 | ST 社区体验调查 免费得STM8L 开发套件| 注册元器件数据手册数据手册 搜 索lymexbg2vo 的博客电压基准，电子，天文爱好者。

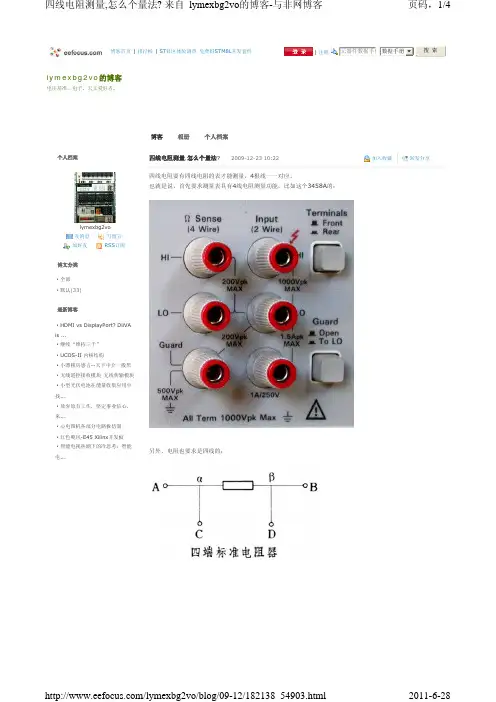

博客相册个人档案lymexbg2vo 发消息 写留言 加好友RSS 订阅个人档案博文分类·全部 ·默认(33)最新博客·HDMI vs DisplayPort? DiiVA is ...·继续“维持三千”·UCOS-II 内核结构·小漂租房感言--天下中介一般黑·无线遥控接收模块 无线传输模块·小型光伏电池在能量收集应用中找...·放弃原有工作，坚定事业信心，来...·心电图机各部分电路板仿制·红色飓风-E45 Xilinx 开发板·智能电视热潮下的冷思考：智能电...四线电阻测量,怎么个量法? 2009-12-23 10:22 加入收藏 转发分享四线电阻要有四线电阻的表才能测量，4根线一一对应。

也就是说，首先要求测量表具有4线电阻测量功能，比如这个3458A 的：另外，电阻也要求是四线的：当然，2线电阻也可以用四线电阻的表的四线电阻功能进行测量，此时需要4线开尔文测试夹，可以免除大部分接触电阻和测试线的电阻。

也可以用两个普通万用表加上一个电（流）源，把四线电阻的两个电流端通以电流，串联一个表看电流，用另外一个表测量两个电压端的电压，最后用公式R=V/I计算出电阻。

四线电阻的内部，也是要有两个开尔文接点（Kelvin）四线法的优势，不仅消除了引线电阻和接触电阻，还可以大大减少热电动势的影响。

因为电流端子是发热的源泉，但分开后由于恒流的作用，到底串联多大电阻、甚至串联个电池，都没有关系了，都是恒流的，因此接线端子也可以用很普通的。

另一方面，两个电压端子由于不流过电流，因此不发热，并且距离发热的电流端子保持一定的距离，也可以减少热传导过来，接线端子可以采用低热的。

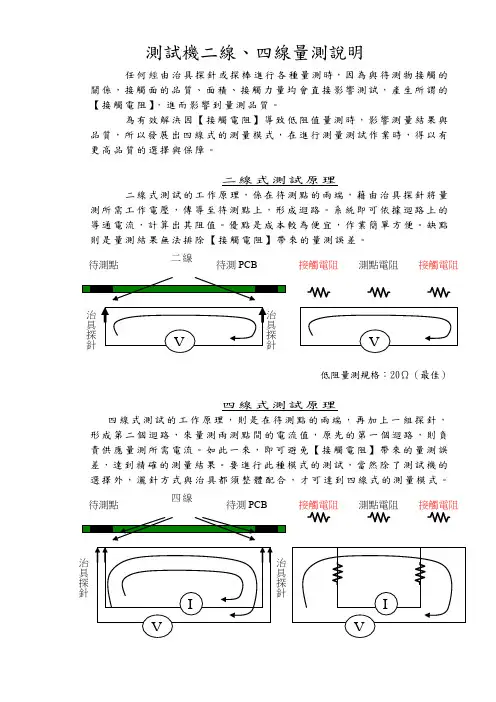

測試機二線、四線量測說明任何經由治具探針或探棒進行各種量測時，因為與待測物接觸的關係，接觸面的品質、面積、接觸力量均會直接影響測試，產生所謂的【接觸電阻】，進而影響到量測品質。

為有效解決因【接觸電阻】導致低阻值量測時，影響測量結果與品質，所以發展出四線式的測量模式，在進行測量測試作業時，得以有更高品質的選擇與保障。

二線式測試原理二線式測試的工作原理，係在待測點的兩端，藉由治具探針將量測所需工作電壓，傳導至待測點上，形成迴路。

系統即可依據迴路上的導通電流，計算出其阻值。

優點是成本較為便宜，作業簡單方便。

缺點則是量測結果無法排除【接觸電阻】帶來的量測誤差。

低阻量測規格：20Ω（最佳）四線式測試原理四線式測試的工作原理，則是在待測點的兩端，再加上一組探針，形成第二個迴路，來量測兩測點間的電流值，原先的第一個迴路，則負責供應量測所需電流。

如此一來，即可避免【接觸電阻】帶來的量測誤差，達到精確的測量結果。

要進行此種模式的測試，當然除了測試機的選擇外，灑針方式與治具都須整體配合，才可達到四線式的測量模式。

接觸電阻接觸電阻測點電阻接觸電阻接觸電阻測點電阻二線治具探針四線治具探針治具探針待測PCB待測點待測PCB待測點T2 R2 R R3 T3T1 T4R2 R4RT1—T2＝R1＋R2RT1—T3＝R1＋R＋R3RT3—T4＝R3＋R4RT2—T4＝R2＋R＋R4∴R＝（RT1—T3＋RT2—T4 ）－（ RT1—T2+RT3—T4 ）／2 四線式測試的限制条件同一網路需可找到四個測點---最理想的狀況是同一端點可設兩根針量測值範圍---第二種理想的狀況量測值範圍---第三種理想的狀況量測值範圍若不屬上述三種理想狀況，則無法使用四線式測試。

四线测试原理四线测试，又称四线法，是一种电气测试方法，用于检测电路中的故障和问题。

它通过测量电路中的四个参数来确定电路的状态，从而帮助工程师和技术人员快速准确地定位和解决问题。

本文将介绍四线测试的原理及其在实际工程中的应用。

首先，我们来了解一下四线测试的原理。

四线测试主要通过测量电路中的电阻、电压、电流和功率来判断电路的状态。

在进行四线测试时，需要使用专门的测试仪器，如四线电阻测试仪、电压表、电流表等。

通过这些仪器的测量，可以得到电路中的各种参数，并进行分析判断。

在进行四线测试时，首先需要连接测试仪器到待测电路上，然后进行相应的测量。

在测量电阻时，通过施加一个已知的电流，测量两个端口之间的电压，从而计算出电路的电阻值。

在测量电压时，需要将电压表连接到待测电路的两个端口上，从而可以直接测量出电路中的电压值。

在测量电流时，需要将电流表串联到待测电路中，通过测量电流表的读数来得到电路中的电流值。

在测量功率时，需要同时测量电压和电流，然后通过它们的乘积来计算出电路中的功率值。

四线测试的原理就是通过这些测量得到的参数来判断电路的状态。

例如，当电路中存在故障时，可能会导致电阻值异常，电压值不稳定，电流值异常偏高或偏低，功率值异常等。

通过对这些参数的分析，可以帮助工程师快速准确地定位和解决问题。

四线测试在实际工程中有着广泛的应用。

它可以用于各种类型的电路和设备的测试，如电力系统、电子设备、通信设备等。

在电力系统中，四线测试可以用于检测输电线路、变压器、发电机等的状态，帮助电力工程师及时发现和解决问题，确保电力系统的安全稳定运行。

在电子设备和通信设备中，四线测试可以用于检测电路板、电源系统、通信线路等的状态，帮助技术人员及时维护和维修设备，保障设备的正常运行。

总之，四线测试作为一种电气测试方法，通过测量电路中的电阻、电压、电流和功率来判断电路的状态，具有快速准确的优势，广泛应用于电力系统、电子设备、通信设备等领域。

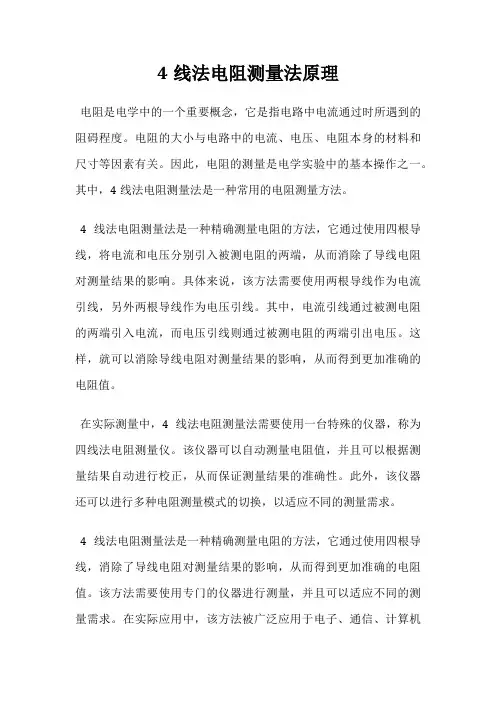

4线法电阻测量法原理
电阻是电学中的一个重要概念，它是指电路中电流通过时所遇到的阻碍程度。

电阻的大小与电路中的电流、电压、电阻本身的材料和尺寸等因素有关。

因此，电阻的测量是电学实验中的基本操作之一。

其中，4线法电阻测量法是一种常用的电阻测量方法。

4线法电阻测量法是一种精确测量电阻的方法，它通过使用四根导线，将电流和电压分别引入被测电阻的两端，从而消除了导线电阻对测量结果的影响。

具体来说，该方法需要使用两根导线作为电流引线，另外两根导线作为电压引线。

其中，电流引线通过被测电阻的两端引入电流，而电压引线则通过被测电阻的两端引出电压。

这样，就可以消除导线电阻对测量结果的影响，从而得到更加准确的电阻值。

在实际测量中，4线法电阻测量法需要使用一台特殊的仪器，称为四线法电阻测量仪。

该仪器可以自动测量电阻值，并且可以根据测量结果自动进行校正，从而保证测量结果的准确性。

此外，该仪器还可以进行多种电阻测量模式的切换，以适应不同的测量需求。

4线法电阻测量法是一种精确测量电阻的方法，它通过使用四根导线，消除了导线电阻对测量结果的影响，从而得到更加准确的电阻值。

该方法需要使用专门的仪器进行测量，并且可以适应不同的测量需求。

在实际应用中，该方法被广泛应用于电子、通信、计算机
等领域，为电学实验和工程设计提供了重要的支持。

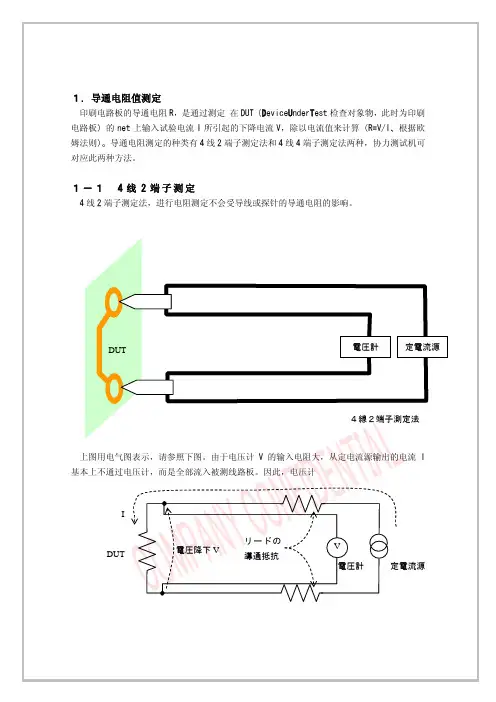

１．导通电阻值测定印刷电路板的导通电阻 R，是通过测定 在 DUT（DeviceUnderTest 检查对象物，此时为印刷 电路板）的 net 上输入试验电流 I 所引起的下降电流 V，除以电流值来计算（R=V/I、根据欧 姆法则） 。

导通电阻测定的种类有 4 线 2 端子测定法和 4 线 4 端子测定法两种，协力测试机可 对应此两种方法。

１－１4 线 2 端子测定4 线 2 端子测定法，进行电阻测定不会受导线或探针的导通电阻的影响。

DUT電圧計定電流源４線２端子測定法上图用电气图表示，请参照下图。

由于电压计 V 的输入电阻大，从定电流源输出的电流 I 基本上不通过电压计，而是全部流入被测线路板。

因此，电压计I リードの DUT 電圧降下 V 導通抵抗 電圧計 定電流源V测出来的下降电压 V 变成如虚线箭头所示位置值，由于不受定电流源和探针之间导通电阻的 影响，因此可以相对高精度地测定电阻值。

但是，由于探针和 DUT 之间存在接触电阻，电阻 值变小时，忽略接触电阻部分需要做一些补正。

１－２４線４端子測定4 线 2 端子测定法测试电阻值相对较大的 DUT 时精确度较高，但是 DUT 电阻值相对较小时， 则无法忽略探针和 DUT 之间的接触电阻，无法充分补正，精确度则会下降（如下图） 。

プローブの 電圧降下 V 接触抵抗リードの 導通抵抗V 電圧計 定電流源 I针对这一点，可以使用 4 线 4 端子测定法。

4 线 4 端子测定法，正如下图所示，接触电阻的 影响消失， 可进行误差极小的电阻测定。

线 4 端子测定法是把一根探针头部进行超细微加工， 4 通过分割定电流源的输入输出端子（Source or Force）和电压计的输入端子（Sense） ，使用 KELVIN 探针来实现。

プローブの 電圧降下 V 接触抵抗リードの 導通抵抗V 電圧計 定電流源 I。

开尔文四线检测Kelvin Four-terminal sensing开尔文四线检测（Kelvin Four-terminal sensing）也被称之为四端子检测（4T检测，4T sensing）、四线检测或4点探针法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端（2T）传感能够进行更精确的测量。

开尔文四线检测被用于一些欧姆表和阻抗分析仪，并在精密应变计和电阻温度计的接线配置。

也可用于测量薄膜的薄层电阻。

四线检测的关键优点是分离的电流和电压的电极，消除了布线和接触电阻的阻抗。

四线检测感应也被称为开尔文（Kelvin）检测，威廉·汤姆森·开尔文勋爵（William Thomson, Lord Kelvin）在1861年发明的开尔文电桥测量低电阻。

每两线连接，可以称得上是Kelvin连接。

原理假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。

这种情况下会产生问题，）连接的欧姆表被测量组件因为欧姆表测量所有的电路回路中的电阻，它包括导线的电阻（Rwire（R）：subject通常情况下，导线的电阻是非常小的（仅几欧姆的导线上的压力表（大小），主要取决于每数百英尺），但如果连接线很长，和/或待测组分有一个非常反正低电阻，引入线电阻测量误差将是巨大的。

在这样的情况下的电阻测量主体的一个巧妙的方法，涉及的电流表和电压表的使用。

我们知道，从欧姆定律，电阻等于电压除以电流（R = E / I）。

因此，我们应该能够确定电阻的主体成分，如果我们测量的电流通过，并且两端的电压下降电流在电路中的所有点相同，因为它是一个串联回路。

因为我们只测量电压下降的整个主体电阻（而不是导线的电阻）。

不过，我们的目标，是从远处来衡量这个主题性，所以我们必须位于电压某处附近电流表，由另一对含有电阻的导线跨接受阻力：起初，我们似乎已经失去了任何电阻测量这种方式的优点，因为现在电压表测量电压通过长着一双引入杂散电阻（电阻）线，再次进入测量电路。

4线法电阻测量法原理1. 介绍电阻是电路中最基本的元件之一，常用于限流、分压等电路应用中。

为了准确测量电阻的阻值，人们开发了多种测量方法。

其中，4线法电阻测量法是一种精确测量小阻值的常用方法。

本文将详细介绍该方法的原理、优点以及使用步骤。

2. 原理4线法电阻测量法通过排除电路中导线的电阻对电阻测量结果的影响，使得测量结果更加准确。

测量电阻的基本原理是流过电阻的电流与电阻本身之间的关系：根据欧姆定律，电流 I 等于电压 U 与电阻 R 的比值，即 I = U / R。

在4线法中，使用两组导线进行测量，一组用于施加电流，另一组用于测量电压。

2.1 传统电阻测量方法的问题传统的2线法电阻测量方法存在一个问题：由于导线的电阻不可忽略，测量结果将包含导线电阻的误差。

这个误差在测量小阻值时尤为显著。

为了解决这个问题，人们提出了4线法电阻测量方法。

2.2 4线法电阻测量方法的优点4线法电阻测量方法可以通过使用额外的导线来排除传统2线法中的导线电阻影响，从而获得更准确的测量结果。

它的优点主要有以下几个方面：1.准确性： 4线法电阻测量方法可以消除导线电阻对测量结果的影响，提高测量的准确性。

2.精度：该方法适用于测量小阻值，对于阻值较大的电阻也可以得到较高的精度。

3.适用范围广： 4线法电阻测量方法适用于各种材料的电阻测量，无论是金属材料还是半导体材料。

4.稳定性：使用4线法可以降低电阻测量中的温度变化和激励电流变化对测量结果的影响。

3. 使用步骤下面是使用4线法测量电阻的步骤：1.连接电路：将待测电阻与4线法测量仪器相连接。

其中，一组导线用于施加电流，另一组导线用于测量电压。

2.校准零点：在测量前，需要进行零点校准。

将4线法仪器置于零点状态，以消除系统误差。

3.施加电流：打开电流源，使电流通过待测电阻。

4.测量电压：通过另一组导线测量待测电阻两端的电压，并记录下来。

5.计算电阻值：根据测量得到的电流和电压，使用欧姆定律计算电阻的阻值。

四线开尔文测试原理1. Ohm定律：Ohm定律表明，电流I通过电阻R产生的电压V与I和R成正比。

即V=I×R。

2.电压分压公式：电压分压公式表明，当电流经过一个电阻时，在电阻两端产生的电压与电流与两个电阻之比相等。

即V₁=I×R₁，V₂=I×R₂。

3.电缆电阻：当电流通过电阻测量仪时，通常会发生电缆电阻。

电缆电阻是电缆导线本身的电阻，会对电流测量造成误差。

4.接触电阻：接触电阻是指测量电路中的连接器和连接点所引入的电阻。

接触电阻同样会对电流测量造成误差。

基于以上原理，四线开尔文测试的步骤如下：1.通过电流源I₁将电流注入待测电阻的第一个端点。

2.通过电流源I₂将电流注入待测电阻的第二个端点。

3.使用电压测量仪V₁在第一个端点测量电压。

4.使用电压测量仪V₂在第二个端点测量电压。

5. 通过Ohm定律和电压分压公式计算电阻值。

根据Ohm定律，电阻R=V/R。

由于四线开尔文测试将电流和电压测量分别进行，通过测量电压可以绕过电缆电阻和接触电阻的影响。

测量电流时，电流源I₁、I₂的输出电压和电流注入接点的电压相减，可以去除电缆电阻和接触电阻的误差。

测量电压时，可以通过电流源I₂和电流测量仪V₂之间的电压进行分压，消除电缆电阻和接触电阻。

1.准确性高：通过消除电缆电阻和接触电阻的影响，可以获得更准确的电阻值。

2.快速性：四线开尔文测试可以在短时间内完成，提高了测试效率。

3.适用范围广：四线开尔文测试适用于各种电阻值的测量，从几毫欧姆到几百兆欧姆的范围都可以应用。

4.稳定性高：四线开尔文测试可以消除电缆电阻和接触电阻的影响，提高了测量结果的稳定性和可靠性。

总结起来，四线开尔文测试通过分离电流和电压测量，可以消除电缆电阻和接触电阻的影响，从而获得更准确、稳定的电阻测量结果。

它广泛应用于科学研究、电子工程、自动化控制等领域中的电阻测量。

低阻四线测试原理内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
1、普通二线测试原理
通常的开短路测试方法即为普通二线测试，如下图所示，二线测试是目前普遍应用的一种方案。

二线测试只有一个回路，所测得的阻抗为R1+R2＋Rpcb，即所测得的阻抗为馈线电阻和待测线路阻值之和，故无法精确测定被测PCB 之低阻值。

但因为开路测试的条件一般为20Ω，故馈线电阻影响不大，可以忽略不计。

二线测试的精度虽然不高，但是用来判断线路的开短路已经能满足绝大部分的印制线路板的需要。

但仅适用于完全断线、完全孔断之测试，对于低阻值测试则无能为力。

2、低阻四线测试原理
开尔文连接方式（或称四线测试方式）如下图所示，开尔文连接有两个要求：对于每个测试点都有一条激励线和一条检测线，二者严格分开，各自构成独立回路；同时要求检测线必须接到一个有极高输入阻抗的测试回路上，使流过检测线的电流极小，近似为零。

激励线即是电流供给回路，检测线即是电压测定回路，电流、电压两回路各自独立。

电流供给回路两端子与电压测定回路两端子共计四端子，故称四线测试。

V≒I1 x Rpcb（因I2 (小电流)再乘上小电阻得到更小的压降），因电压表的内部阻抗非常高（MΩ级），远远大于电压测定回路的馈线电阻R3 和R4（Ω级），使得几乎全部的电流流经过Rpcb，流经电压表的电流I2 几乎为零，故所量到的电压也几乎是Rpcb 本身的压降，馈线电阻完全可以忽略，使所测得的
Rpcb 几乎近似于Rpcb 本身，由此可精确测定被测PCB 之微小阻值，其四线测试的测试精度可达到mΩ级。

四线测试原理四线测试原理是指利用四根线分别连接被测电路的四个端口，通过对这四个端口的测试，可以得到被测电路的各种参数，如电阻、电容、电感等。

这种测试原理在电子电路领域中应用广泛，是电路测试中常用的一种方法。

首先，我们来看一下四线测试原理的基本原理。

在传统的电路测试中，由于测试线的电阻和电感会对测试结果产生影响，因此无法准确地得到被测电路的参数。

而四线测试原理采用四根线分别连接被测电路的四个端口，其中两根线用于施加电压或电流，另外两根线用于测量电压或电流，从而可以消除测试线本身的影响，得到准确的测试结果。

在实际应用中，四线测试原理常常用于测量电阻。

当我们需要测量一个电阻的值时，传统的两线测试方法会受到测试线本身电阻的影响，无法得到准确的结果。

而使用四线测试原理，可以通过两根线施加电压，另外两根线测量电流，从而得到准确的电阻值，而不受测试线电阻的影响。

除了电阻之外，四线测试原理也可以用于测量电容和电感。

在测量电容时，可以通过施加一个知道频率的交流电压，测量通过电容的电流，从而得到准确的电容值。

而在测量电感时，可以通过施加一个知道频率的交流电流，测量通过电感的电压，从而得到准确的电感值。

总的来说，四线测试原理通过消除测试线本身的影响，可以得到准确的电路参数测试结果，是一种非常实用的测试方法。

在实际工程中，我们常常会遇到需要测量电路参数的情况，因此了解四线测试原理并掌握其应用方法对于工程师来说是非常重要的。

综上所述，四线测试原理是一种通过消除测试线本身影响，得到准确电路参数测试结果的方法，应用广泛且实用性强。

在电子电路领域中，掌握四线测试原理对于工程师来说是非常重要的，可以帮助他们准确地测量电路参数，提高工作效率，确保电路设计和测试的准确性。

开尔文四线检测Kelvin Four-terminal sensing开尔文四线检测（Kelvin Four-terminal sensing）也被称之为四端子检测（4T检测，4T sensing）、四线检测或4点探针法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端（2T）传感能够进行更精确的测量。

开尔文四线检测被用于一些欧姆表和阻抗分析仪，并在精密应变计和电阻温度计的接线配置。

也可用于测量薄膜的薄层电阻。

四线检测的关键优点是分离的电流和电压的电极，消除了布线和接触电阻的阻抗。

四线检测感应也被称为开尔文（Kelvin）检测，威廉·汤姆森·开尔文勋爵（William Thomson, Lord Kelvin）在1861年发明的开尔文电桥测量低电阻。

每两线连接，可以称得上是Kelvin连接。

原理假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。

这种情况下会产生问题，）连接的欧姆表被测量组件因为欧姆表测量所有的电路回路中的电阻，它包括导线的电阻（Rwire）：（Rsubject通常情况下，导线的电阻是非常小的（仅几欧姆的导线上的压力表（大小），主要取决于每数百英尺），但如果连接线很长，和/或待测组分有一个非常反正低电阻，引入线电阻测量误差将是巨大的。

在这样的情况下的电阻测量主体的一个巧妙的方法，涉及的电流表和电压表的使用。

我们知道，从欧姆定律，电阻等于电压除以电流（R = E / I）。

因此，我们应该能够确定电阻的主体成分，如果我们测量的电流通过，并且两端的电压下降电流在电路中的所有点相同，因为它是一个串联回路。

因为我们只测量电压下降的整个主体电阻（而不是导线的电阻）。

不过，我们的目标，是从远处来衡量这个主题性，所以我们必须位于电压某处附近电流表，由另一对含有电阻的导线跨接受阻力：起初，我们似乎已经失去了任何电阻测量这种方式的优点，因为现在电压表测量电压通过长着一双引入杂散电阻（电阻）线，再次进入测量电路。

开尔文四线检测Kelvin Four-terminal sensing开尔文四线检测（Kelvin Four-terminal sensing）也被称之为四端子检测（4T检测，4T sensing）、四线检测或4点探针法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端（2T）传感能够进行更精确的测量。

开尔文四线检测被用于一些欧姆表和阻抗分析仪，并在精密应变计和电阻温度计的接线配置。

也可用于测量薄膜的薄层电阻。

四线检测的关键优点是分离的电流和电压的电极，消除了布线和接触电阻的阻抗。

四线检测感应也被称为开尔文（Kelvin）检测，威廉·汤姆森·开尔文勋爵（William Thomson, Lord Kelvin）在1861年发明的开尔文电桥测量低电阻。

每两线连接，可以称得上是Kelvin连接。

原理假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。

这种情况下会产生问题，因为欧姆表测量所有的电路回路中的电阻，它包括导线的电阻（R wire）连接的欧姆表被测量组件（R subject）：通常情况下，导线的电阻是非常小的（仅几欧姆的导线上的压力表（大小），主要取决于每数百英尺），但如果连接线很长，和/或待测组分有一个非常反正低电阻，引入线电阻测量误差将是巨大的。

在这样的情况下的电阻测量主体的一个巧妙的方法，涉及的电流表和电压表的使用。

我们知道，从欧姆定律，电阻等于电压除以电流（R = E / I）。

因此，我们应该能够确定电阻的主体成分，如果我们测量的电流通过，并且两端的电压下降电流在电路中的所有点相同，因为它是一个串联回路。

因为我们只测量电压下降的整个主体电阻（而不是导线的电阻）。

不过，我们的目标，是从远处来衡量这个主题性，所以我们必须位于电压某处附近电流表，由另一对含有电阻的导线跨接受阻力：起初，我们似乎已经失去了任何电阻测量这种方式的优点，因为现在电压表测量电压通过长着一双引入杂散电阻（电阻）线，再次进入测量电路。
