矩形母线载流量及重量表

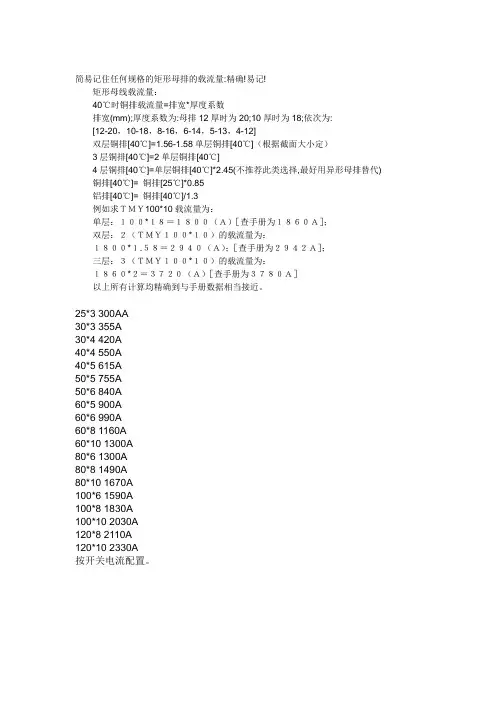

简易记住任何规格的矩形母排的载流量:矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为: [12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5]40℃铜排载流量=排宽×（厚度＋8.5）双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18.5＝1850（A）〔查手册为1860A〕；双层：2（TMY100*10）的载流量为：1850*1.58＝2923（A）；〔查手册为2942A〕；三层：3（TMY100*10）的载流量为：1850*2＝3700（A）〔查手册为3780A〕以上所有计算均精确到与手册数据相当接近铜排载流量：（一片，35度时）25*3 300AA30*3 355A30*4 420A40*4 550A40*5 615A50*5 755A50*6 840A60*5 900A60*6 990A60*8 1160A60*10 1300A80*6 1300A80*8 1490A80*10 1670A100*6 1590A100*8 1830A100*10 2030A120*8 2110A120*10 2330A按开关电流配置。

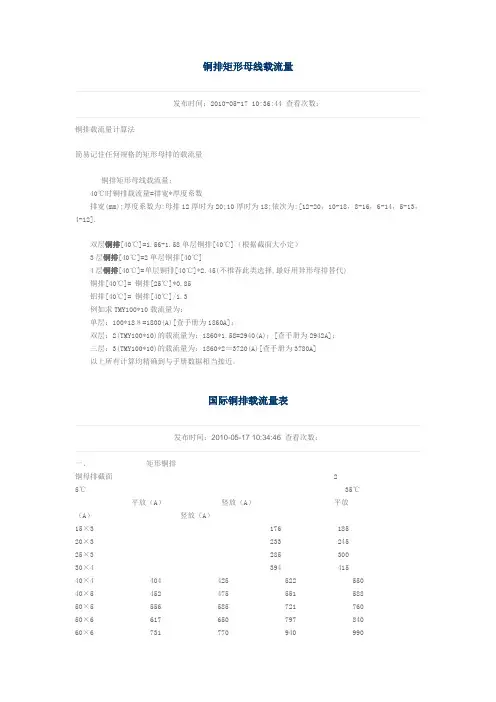

铜排矩形母线载流量发布时间：2010-05-17 10:36:44 查看次数：铜排载流量计算法简易记住任何规格的矩形母排的载流量铜排矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

国际铜排载流量表发布时间：2010-05-17 10:34:46 查看次数：一、矩形铜排铜母排截面 25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜排导线载流量(35℃)截面（mm²） 1 1.5 2.5 46 10 16 25 35 50 70 95载流量（A） 10 13 17 2330 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²） 10 16 16 2535 50 70 35×250×2 7 0×250×370×3电流（A） 50 63 80 100 125 160 200 250 30 0 400 500 600。

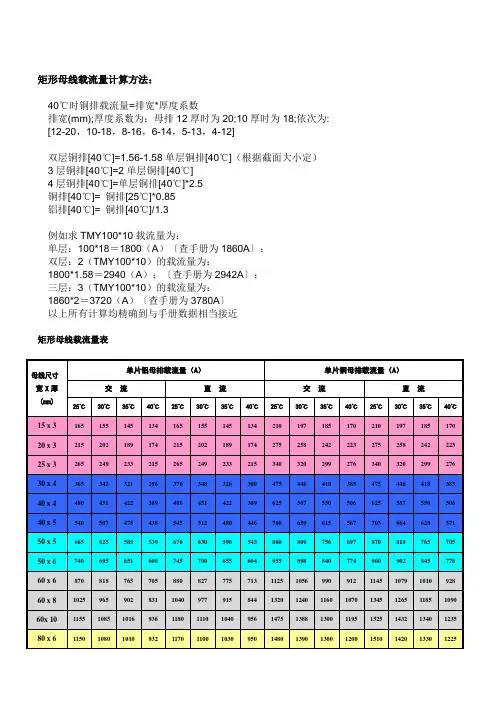

矩形母线载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为：母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.5
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18＝1800（A）〔查手册为1860A〕；
双层：2（TMY100*10）的载流量为：
1800*1.58＝2940（A）；〔查手册为2942A〕；
三层：3（TMY100*10）的载流量为：
1860*2＝3720（A）〔查手册为3780A〕
以上所有计算均精确到与手册数据相当接近

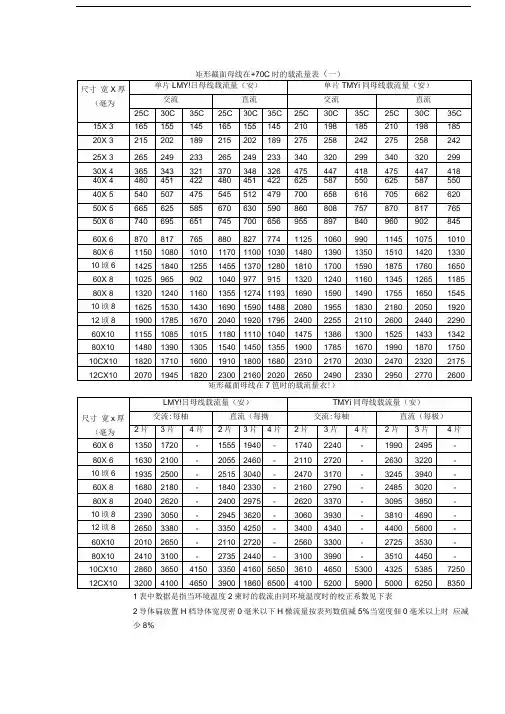

矩形母线载流量表
管母线载流量：
(湖北兴和湖北兴和电力新材料股份有限公司提供)
管型母线型号知识：
1.3A21（LF21）：铝锰合金管母线，为管母线初始阶段产品，现在较少使用
2.6063（LD31）：铝镁合金管母线，适合高热、高寒及地震多发区及多种条件
3.LDRE：稀土合金管母线，适合湿度大、温度高、风力大，特别适合沿海地区
4.6Z63：耐热合金管母线
管型母线应用技术参数1、合金牌号及化学成份：
2、合金材料物理性能：
3、供应状态：
4、外径尺寸壁厚、长度：
5、
6、
7、管母线载流量（1
（2
（3
（3。

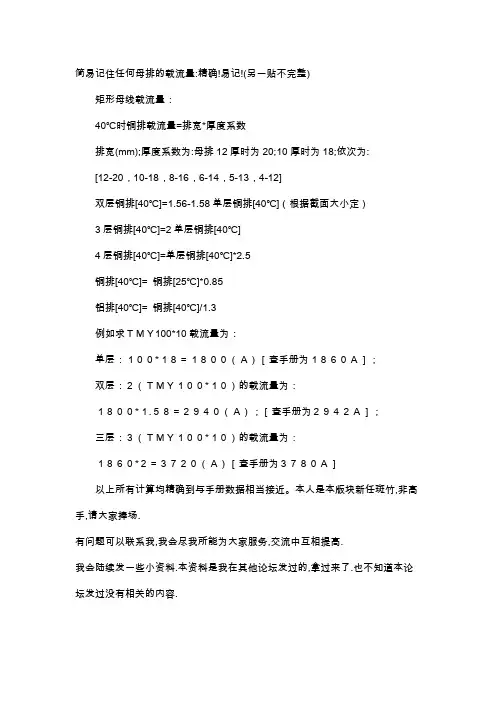

简易记住任何母排的载流量:精确!易记!(另一贴不完整)矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.5铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]=铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

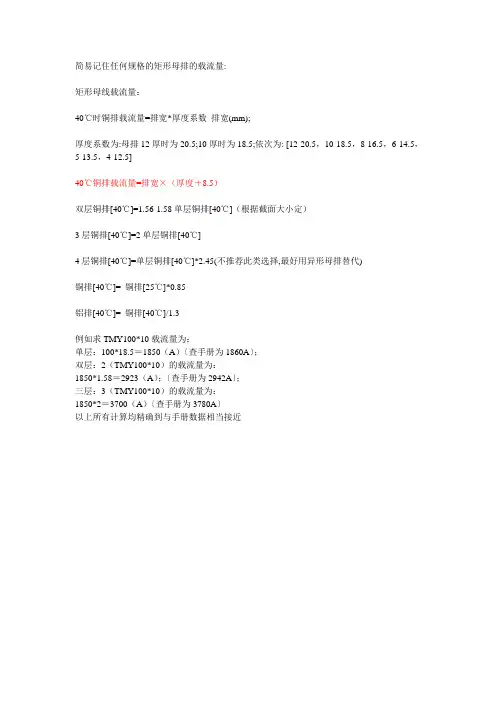

本人是本版块新任斑竹,非高手,请大家捧场.有问题可以联系我,我会尽我所能为大家服务,交流中互相提高.我会陆续发一些小资料.本资料是我在其他论坛发过的,拿过来了.也不知道本论坛发过没有相关的内容.简易记住任何规格的矩形母排的载流量:精确!易记!矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5][注]：根据lyq137********的建议和进一步核算，将原厚度系数20,18,16,14,12分别加0.5，更加接近。

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：100*18.5＝1850（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：1850*1.58＝2923（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：1850*2＝3700（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

矩形母线载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为：母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.5
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18＝1800（A）〔查手册为1860A〕；
双层：2（TMY100*10）的载流量为：
1800*1.58＝2940（A）；〔查手册为2942A〕；
三层：3（TMY100*10）的载流量为：
1860*2＝3720（A）〔查手册为3780A〕
以上所有计算均精确到与手册数据相当接近
矩形母线载流量表
管母线载流量：
(湖北兴和湖北兴和电力新材料股份有限公司提供)
管型母线型号知识：
1.3A21（LF21）：铝锰合金管母线，为管母线初始阶段产品，现在较少使用
2.6063（LD31）：铝镁合金管母线，适合高热、高寒及地震多发区及多种条件
3.LDRE：稀土合金管母线，适合湿度大、温度高、风力大，特别适合沿海地区
4.6Z63：耐热合金管母线
管型母线应用技术参数1、合金牌号及化学成份：
2、合金材料物理性能：
3、供应状态：
4、外径尺寸壁厚、长度：
5、
6、
7、管母线载流量（1
（2
（3
（3。

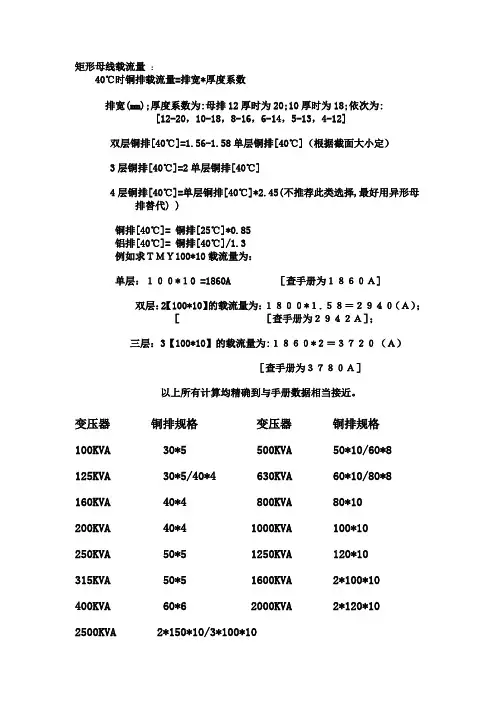

矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１0 =1860A ［查手册为１８６０Ａ]双层：2【100*10】的载流量为：１８００*１.５８＝２９４０（Ａ）；［［查手册为２９４２Ａ］；三层：3【100*10】的载流量为:１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

变压器铜排规格变压器铜排规格100KVA 30*5 500KVA 50*10/60*8125KVA 30*5/40*4 630KVA 60*10/80*8160KVA 40*4 800KVA 80*10200KVA 40*4 1000KVA 100*10250KVA 50*5 1250KVA 120*10315KVA 50*5 1600KVA 2*100*10400KVA 60*6 2000KVA 2*120*102500KVA 2*150*10/3*100*10铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302(60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263。
