矩形母线技术规范

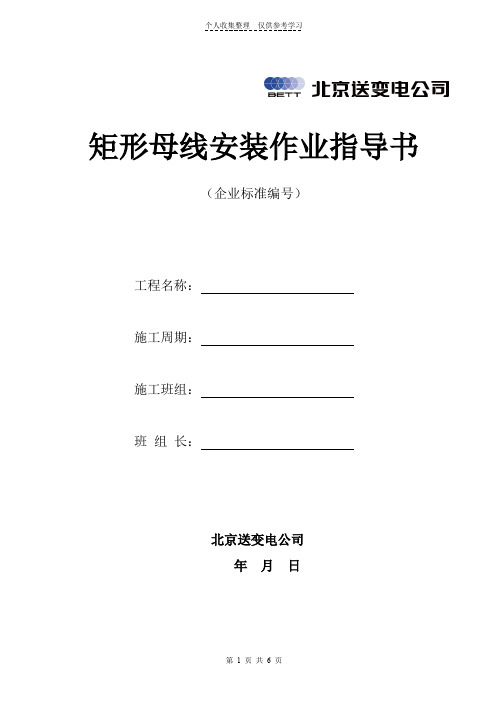

矩形母线安装作业指导书（企业标准编号）工程名称：施工周期：施工班组：班组长：北京送变电公司年月日目录1 施工准备阶段 (1)1.1 人员组织 (1)1.2 准备工作 (1)1.3 技术交底 (1)1.4 填写并签发安全作业票 (1)2 施工阶段 (1)2.1 作业（或每个工作日）开工 (1)2.2 施工步骤、方法及标准 (2)2.3 作业（每个工作日）结束 (3)3 安全技术措施 (4)3.1 风险预测及控制措施 (4)3.2 安全文明施工及环境保护措施 (4)3.3 应急措施 (4)4 质量措施： (4)5 结束阶段 (5)6 附件 (5)6.1 机械、工器具 (5)6.2 材料 (5)6.3 施工作业卡 (5)6.4母线的机械性能和电阻率 (6)6.5 母线最弯曲半径 (6)1 施工准备阶段1.1 人员组织施工负责人：安全员：质检员：技术员：施工人员：1.2 准备工作1.3 技术交底项目总工、技术员对施工人员进行图纸、施工作业卡、作业指导书交底。

1.4 填写并签发安全作业票各工序工作负责人认真填写安全作业票，并经施工队技术员、安全员进行审核，项目总工签发，保证作业票正确使用。

2 施工阶段2.1 作业（或每个工作日）开工2.2 施工步骤、方法及标准2.3 作业（每个工作日）结束3 安全技术措施3.1 风险预测及控制措施3.2 安全文明施工及环境保护措施执行安全文明施工实施细则。

3.3 应急措施3.3.1 按照“预防为主，积极救援，统一指挥，分工负责，协调一致”的原则制定应急措施。

3.3.2 准备应急措施所需的器材和设备。

3.3.3 应急响应系统。

3.3.4 应急联络方法。

3.3.4 应急措施实行方案。

具体内容见本工程应急预案汇编。

4 质量措施：母线表面应光洁平整，无裂纹、折皱、变形和扭曲；母线长度用角尺、卷尺等工具进行测量，切断前应经计算避免造成浪费。

母线弯曲先在母线要弯曲的地方划上记号，再用母线插入弯排机内，用压板压紧不使滑动，慢慢扳动手柄使母线逐渐弯曲。

户内高、低压成套开关柜母线设计规范一、前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。

在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高、低压成套电器中重要的一次元件。

二、母线的类型、颜色、布置及其载流量影响因素2.1 开关柜用母线按其横截面分为：矩形、圆形(或双D形)和槽形母线三种；当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件好。

而且，在一定允许温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀。

因此成套开关柜内一般都采用矩形母线。

2.2 开关柜用母线的颜色和位置：(1) 开关柜母线相序位置与国标颜色对照表:* h( g) o! S4 [7 F4 e2 g; K% s2 i# }(2) 柜体接地母线：黄绿色相间（若是铜排，可采用本色，贴接地标识）。

, f# O( E" w4 u% U: a1 U2.3 柜内母线的布置：(1) 按垂直或水平“一”字形：如GGlA-12F型、GBC-40.5型中的柜顶主母线布置结构；(2) 按“品”字形或三角形：如KYN28A—12型，KYN61-40.5型中的主母线布置结构。

2.4 载流量受影响的因素：(1) 布置方式：竖放和横放，竖放的动稳定电流值要比横放时大。

(2) 环境温度(下表中的温度值是裸母线承受的最高温度值)上表表明：母线经过镀银或镀锡处理后其耐高温性能有所提高。

(3) 母线的材质：铜；铝；钢。

其中铜的导电率最高，相同截面积时它的载流量最大,而钢最小，常用于PT回路或避雷器回路中。

(4) 母线的根数：多根母线并列布置使用时，其散热条件比单根要差得多。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；双根布置时，载流量是2558A/1.48；叁根布置时，载流量是3181A/1.84；四根布置时，载流量是3622A/2.09。

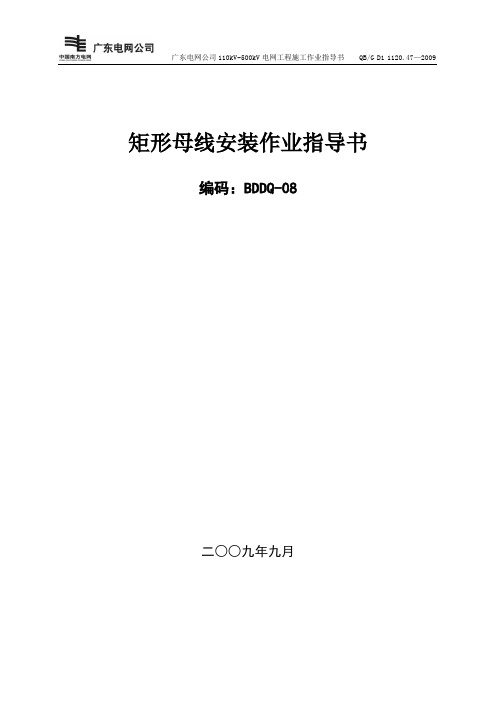

矩形母线安装作业指导书编码：BDDQ-08二○○九年九月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (3)5．作业方法 (3)6．安健环控制措施 (5)7. 质量控制措施及检验标准 (5)1. 适用范围本作业指导书适用于变电站内矩形母线安装作业。

2. 编写依据3. 作业流程3.1作业（工序）流程图图3-1 作业流程图4. 作业准备4.1 人员配备4.2 工器具及仪器仪表配置5．作业方法5.1施工准备5.1.1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；5.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；5.1.4 施工材料准备：母排、支柱绝缘子、金具、槽钢、钢板、螺栓等。

5.2母线桥架的制作母线桥架制作前先测量母线总长度，确定支柱绝缘子位置，以保证绝缘子基本平均分配，且两绝缘子之间间隔不应大于1.2米，安装绝缘子位置离母线接头应不小于50mm。

桥架所用钢材的规格及尺寸按设计要求，根据现场实际，实际情况与图纸不符部分进行完善，安全净距必须符合规范要求，接地可靠、焊接及涂漆符合要求。

5.3支柱绝缘子的安装安装前检查瓷绝缘子及法兰应完好胶合牢固，按标准试验合格，安装在同一水平面的支柱瓷绝缘子应位于同一平面上，直线段的支柱瓷绝缘子的安装中心线应在同一直线上(中心误差不超过±0.5mm。

5.4穿墙套管的安装安装前检查瓷件完好，经试验合格，水平安装时法兰在外，安装孔径应比套管直径大5mm以上，1500A以上套管周围不能形成闭合磁路，套管板应按规定进行接地。

5.5母线检查矫正:母线矫正应用木锤或加工垫板间接敲打。

硬母线安装工艺标准本章适用于10kV以下矩型母线安装工程。

第一节材料要求8.1.1铜、铝母线应有产品合格及材质证明。

8.1.2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

8.1.3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

8.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

8.1.5金属紧固件及卡具，均应采用热镀锌件。

8.1.6其他辅料有调合漆，樟丹池、焊条、焊粉等。

第二节、主要机具8.2.1母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

8.2.2测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

第三节施工条件8.3.1母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

8.3.2电气设备安装完毕，检验合格。

8.3.3预留孔洞及预埋件尺寸、强度均符合设计要求。

8.3.4施工图及技术资料齐全。

第四节操作工艺8.4.1工艺流程：8.4.2放线测量：1.进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

2.放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

3.配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

4.放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

8.4.3支架及拉紧装置的制作安装1.母线支架用50×50×5角钢制作，膨胀螺栓固定在墙上。

2.母线拉紧装置按附图制作组装。

8.4.4绝缘子安装：1.绝缘子安装前要摇测绝缘，绝缘电阻值大于1兆欧为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～10kV支柱绝缘子安装前应做耐压试验。

昆明电器科学研究所企业标准导线、矩形母线选型规范QB/KDXXX-20031.主要内容与适用范围本标准规定了本所低压配电盘、柜产品生产过程中导线、矩形母线选型的要求，适用于用户提供图纸的产品、代用户设计图纸的产品、本所新开发产品的生产。

2 引用标准GB50171－92 电气装置安装工程盘、柜及二回路结线施工及验收规范GBJ 149－90 电气装置安装工程母线装置施工及验收规范3 导线、矩形母线选型规范3.1基本要求1）本所经营人员在与用户签订合同时，合同文本中必须明确产品验收标准。

不能使用“国家有关标准”字样。

2）导线的截面选择要满足允许温升、电压损失、机械强度的要求及与保护装置(断路器、熔断器)的配合。

采用熔断器作短路保护时，熔体的额定电流应不大于绝缘导线允许载流量的2.5倍。

采用断路器作短路保护时，长延时过电流脱扣器的昆明电器科学研究所2003年X月1日批准2003年X月1日实施QB/KDXXX-2003整定电流不大于导线允许载流量的1.1倍。

3.2用户提供图纸的产品用户提供图纸的产品应由用户提供与合同内容一致的图纸至少一套，并在图纸上注明导线、矩形母线选型要求。

3.3代用户设计图纸的产品用户只提供技术要求，无具体图纸的项目，经营人员在洽谈项目时应明确导线、矩形母线选型要求。

也可以向用户提供本选型规范并作为合同附件加以确认。

3.4新开发产品本所新开发产品的生产执行本选型规范4 塑料绝缘多芯铜导线载流量选择塑料绝缘多芯铜导线载流量选择见附表1。

5 矩形铜母排载流量选择矩形铜母排载流量选择见附表2。

6 矩形铝母排载流量选择表矩形铝母排载流量选择见附表3。

QB/KDXXX-2003附表1塑料绝缘多芯铜导线载流量选择表使用环境温度：0～400C敷设方式：明敷QB/KDXXX-2003附表2矩形铜母排载流量选择表使用环境温度：0～400C安装方式：竖放QB/KDXXX-2003附表3矩形铝母排载流量选择表使用环境温度：0～400C安装方式：竖放7本标准自发布之日起执行。

1母线制作、安装细则1.1母线的分类1.1.1主母线：即汇流排1.1.2分支母线：电器元件与主母线之间或电器元件与电器元件之表2-2多片矩形母线规格及载流量头，15m内允许有四个搭接头。

1.3母线的制作1.3.1母线加工设备与工具：锯、台钳、台钻、冲床、锉刀、盒尺、抚顺SS-201-B01型和BM303-S型母线折弯机、手砂轮、扳手等。

1.3.2选料在加工前，应对母线材料进行检查。

凡有下列局部缺陷的部位，应将该段剪掉。

a)母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。

b)铜母线表面有气孔直径大于5mm、深度大于0.15mm者。

6×60 mm1.6校正1.6.1冲剪后的母线应进行校平校直处理。

1.6.2母线平面应保持光滑、平整、不准有锤痕。

1.6.3校平校直处理应以木质榔头槌击母线或使用母线折弯机校平模具，如须用钢质榔头，则宜衬以硬木或铝质垫块，切忌直接敲击母线。

1.7 弯曲1.7.1 母线材料不应退火，但根据工艺要求弯曲处可以加热，加热温度不应超过表2-3所列规定值。

表2-5母线立弯最小容许半径R1.7.5一根母线既曲平弯又曲立弯时，应先曲立弯，然后再曲平弯。

1.7.6母线扭转90°弯时，其扭弯部分的长度应为母线宽度的2.5～５倍。

见图2-3。

1.7.7母线弯曲始点与母线连接的边缘距离不得小于25mm。

见图2-4。

1.7.8。

见图图1.8.11.8.3柜内PE排应预留与40×4接地扁钢的垂直连接孔，螺栓孔直径应符合表2-6的规定。

1.8.4母线钻孔或冲孔后的毛刺应使大钻头划孔，搭接面加工光滑、无飞边毛刺现象。

表2-6矩形母线搭接要求表2-6（续完）矩形母线搭接要求1.8.5母线与进出线电缆的压接螺栓应与DT端子压接孔的大小相配合；与密集母线等的连接孔应符合表2-6的规定，其他情况随工程要求确定。

1.8.6一次母线上连接二次线时，须在母线上单独打通孔用螺栓紧固，特殊情况除外。
