潜水泵的工作原理及故障分析摘要：本文主要对潜水泵的工作原理、常见故障、处理方法以及使用过程的注意事项进行了一定的探讨，希望本文的论述可以为行业相关人士提供一定的参考与帮助。

关键词：潜水泵；工作原理；故障1 概述潜水泵在实际工作过程中，机组都是处于水下环境当中，主要进行排水作业，通常情况下排水的扬程都比较大，比较适用于深井排水，是深井排水工作中的一个重要设备。

正是因为潜水泵工作环境是水下，所以如果使用操作不当就很可能引发各种问题，最常见的就是潜水泵维护不当造成排水量过低而不能顺利排水问题。

引发潜水泵发生各种故障的影响因素很多，因为作业环境的特殊性，潜水泵一旦发生故障不但维修困难大，而且还会严重耽误施工工期，所以在实际工作过程中，工作人员一定要严格按照相关标准和规范进行操作，并及时发现存在的问题，制定相应的解决对策，将潜水泵故障发生几率降至最低。

2 潜水泵的工作原理在潜水泵启动之前，一定要保证泵内和吸入管都充满液体，在开启之后，叶轮立即就会高速旋转，里面的液体也会随着叶片一起高速旋转，受离心力的影响会飞向叶轮的外围，飞射出去液体的速度会在泵壳扩散室内逐渐减缓，但压力会逐渐增强，之后从潜水泵出口流出。

液体在不断甩向周围的过程中，在叶片的中心处逐渐形成一个既没有液体也没有空气的真空低压区，在大气压作用下，液池面的液体会从吸入管流入到潜水泵当中，就是这样一个连续不断地从液池中抽吸然后又从泵排出管流出的过程。

图1 潜水泵结构原理图以及零件分解图3 潜水泵故障及处理3.1 潜水泵运转有异常振动、不稳定当潜水泵出现不稳定或者是异常振动的时候，通常情况下造成这种现象的原因包括以下四个方面：一，潜水泵底座的脚螺栓发生了松动或者是没有拧紧，这种异常需要对所有的地脚螺栓进行均匀拧紧的处理措施；二，没有为出水管路设置独立支撑，造成了水泵的振动，在处理的时候可以为水泵出水管设置单独的稳固性支撑，尽可能减轻出水管法兰承重；三，水泵叶轮质量不达标，导致使用过程出现松动甚至发生损坏，这时就需要及时更换叶轮；四，潜水泵轴承出现了损坏，这就需要对损坏的轴承进行更换。

潜水泵的工作原理引言概述：潜水泵是一种常用于排水、灌溉和供水的水泵，其工作原理主要涉及水泵的结构和动力系统。

了解潜水泵的工作原理对于正确使用和维护潜水泵至关重要。

一、潜水泵的结构1.1 泵体：潜水泵的主要部件，通常由不锈钢或铸铁制成，具有良好的耐腐蚀性能。

1.2 叶轮：位于泵体内部，通过旋转产生吸力和压力，将液体抽送出来。

1.3 电机：潜水泵的动力来源，通常是电动机，需要与电源连接以提供动力。

二、潜水泵的工作原理2.1 吸水阶段：当潜水泵启动时，电机驱动叶轮旋转，形成负压，吸入水或液体。

2.2 压水阶段：吸入的水或液体被叶轮旋转后推送到出水口，形成高压，从而将液体排出。

2.3 循环阶段：潜水泵通过连续的吸水和压水阶段，实现液体的循环输送，实现排水、灌溉或供水的功能。

三、潜水泵的工作原理与性能3.1 流量：潜水泵的流量取决于叶轮的转速和叶片设计，通常以升高为单位来表示。

3.2 扬程：潜水泵的扬程是指水泵能够提升液体的高度，取决于叶轮的结构和电机的功率。

3.3 效率：潜水泵的效率是指输入功率与输出功率的比值，影响泵的能耗和使用寿命。

四、潜水泵的应用领域4.1 排水：潜水泵广泛应用于建筑工地、地下室、污水处理等排水领域。

4.2 灌溉：潜水泵可用于农田灌溉、园林绿化等领域，实现水资源的有效利用。

4.3 供水：潜水泵可以用于城市供水系统、工业生产等领域，保障水资源供应。

五、潜水泵的维护与保养5.1 定期检查：定期检查潜水泵的泵体、叶轮和电机等部件，确保正常运转。

5.2 清洗过滤器：定期清洗潜水泵的过滤器，防止堵塞影响泵的工作效率。

5.3 注意安全：在使用潜水泵时，应注意安全操作，避免电气事故和水泵损坏。

结论：潜水泵作为一种常用的水泵设备，其工作原理涉及泵的结构、动力系统和液体输送过程。

了解潜水泵的工作原理有助于正确使用和维护潜水泵，确保其正常运转和延长使用寿命。

希望通过本文的介绍，读者能对潜水泵的工作原理有更深入的了解。

潜水泵常见烧毁原因及
故障分析
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
潜水泵常见烧毁原因及故障分析
1、过负荷烧毁：在送修的潜水泵中，过负荷烧毁达到90%以上。

（1）水泵未按规范使用。

潜水泵作为清理检修工具，许多人未按铭牌上的扬程选择合适的水泵清理。

如果水泵在低扬程工作时，相当于泵的出口阻力减小，这时离心泵的流量相对增加，电机就会超负荷，过负荷运行到一定时间就会烧毁电机。

（2）带负荷启动.。

目前各单位潜水泵都是带负荷启动，而且都是满负荷启动，这会造成启动电流过大而损坏绕组绝缘，或者直接烧毁电机绕组。

（3）堵转。

水泵叶轮锈蚀卡住、机械密封碎片卡轴、污物缠绕等原因造成电机堵转过流烧毁。

由于潜水泵工作环境差，介质复杂，泵体被酸水腐蚀，电机转子锈蚀卡住就会造成堵转。

有的水泵则是泵体内被矿浆充填满，再次使用时，矿浆凝固导致电机堵转烧毁。

有的水泵在工作时，泵体内进入编织袋碎片等物体，缠绕在电机转子上导致电机堵转烧毁。

2、进水烧毁：由于泵体机封损坏，潜水泵进水导致绕组短路烧毁。

电机转子与机封被腐蚀，造成机械密封失效进水。

3、缺相烧毁及其他原因烧毁。

电机未按正确方式接线或者电缆故障，造成缺相烧毁。

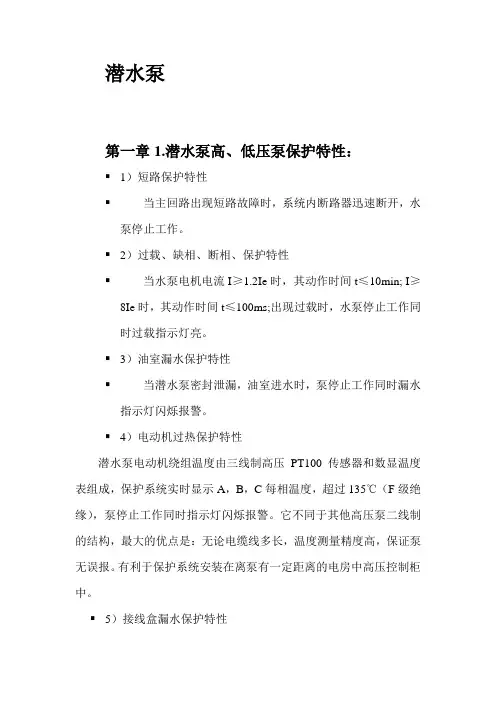

潜水泵第一章1.潜水泵高、低压泵保护特性：▪1）短路保护特性▪当主回路出现短路故障时，系统内断路器迅速断开，水泵停止工作。

▪2）过载、缺相、断相、保护特性▪当水泵电机电流I≥1.2Ie时，其动作时间t≤10min; I≥8Ie时，其动作时间t≤100ms;出现过载时，水泵停止工作同时过载指示灯亮。

▪3）油室漏水保护特性▪当潜水泵密封泄漏，油室进水时，泵停止工作同时漏水指示灯闪烁报警。

▪4）电动机过热保护特性潜水泵电动机绕组温度由三线制高压PT100传感器和数显温度表组成，保护系统实时显示A，B，C每相温度，超过135℃（F级绝缘），泵停止工作同时指示灯闪烁报警。

它不同于其他高压泵二线制的结构，最大的优点是：无论电缆线多长，温度测量精度高，保证泵无误报。

有利于保护系统安装在离泵有一定距离的电房中高压控制柜中。

▪5）接线盒漏水保护特性当潜水泵接线盒密封泄漏或从电缆口泄漏浸水时，泵停止工作同时接线盒漏水指示灯闪烁报警。

▪6）电机腔漏水保护特性当潜水泵电机腔泄漏浸水时，泵停止工作同时电机腔漏水指示灯闪烁报警。

▪7）轴承温度过热保护特性当潜水泵轴承温度超过90 ℃，泵停止工作同时轴承过热指示灯闪烁报警。

▪9）电机绝缘保护特性当潜水泵电机腔内出现结露时，在泵停止工作同时，系统自动启动除湿装置系统对泵电机绕组加热，提高电机绝缘性，加热时除湿指示灯亮2.高压控制柜电保护结构：▪1）通用继电器式。

▪2）电脑综合保护式。

▪常用规型号有：KYN28型；XGN型；XGN18-12YB-10；JYN1-35等等3.常见潜水泵保护特性组合：▪1）．短路、过载、缺相、断相保护。

（3KW以下潜水泵）▪2）．短路、过载、缺相、断相、油室漏水保护。

（4-7.5KW 潜水泵，）▪3）．短路、过载、缺相、断相、油室漏水、电动机过热保护。

（11-15KW潜水泵、2.2-15KW搅拌器）▪4）．短路、过载、缺相、断相、油室漏水、电动机过热、电机绝缘保护。

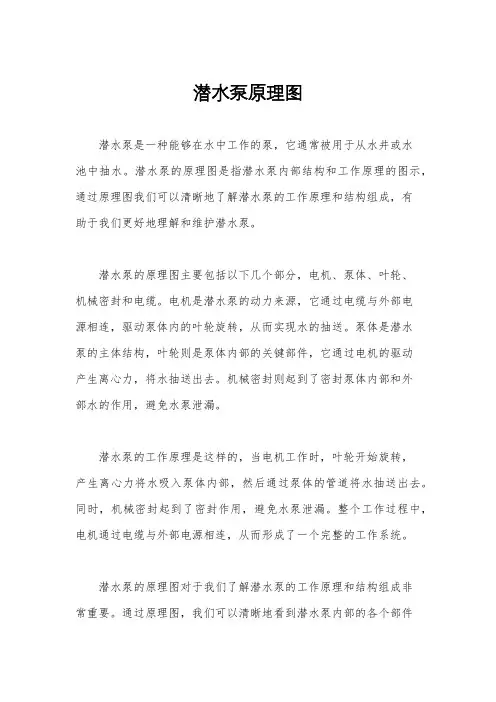

潜水泵原理图
潜水泵是一种能够在水中工作的泵，它通常被用于从水井或水
池中抽水。

潜水泵的原理图是指潜水泵内部结构和工作原理的图示，通过原理图我们可以清晰地了解潜水泵的工作原理和结构组成，有
助于我们更好地理解和维护潜水泵。

潜水泵的原理图主要包括以下几个部分，电机、泵体、叶轮、
机械密封和电缆。

电机是潜水泵的动力来源，它通过电缆与外部电
源相连，驱动泵体内的叶轮旋转，从而实现水的抽送。

泵体是潜水
泵的主体结构，叶轮则是泵体内部的关键部件，它通过电机的驱动
产生离心力，将水抽送出去。

机械密封则起到了密封泵体内部和外
部水的作用，避免水泵泄漏。

潜水泵的工作原理是这样的，当电机工作时，叶轮开始旋转，
产生离心力将水吸入泵体内部，然后通过泵体的管道将水抽送出去。

同时，机械密封起到了密封作用，避免水泵泄漏。

整个工作过程中，电机通过电缆与外部电源相连，从而形成了一个完整的工作系统。

潜水泵的原理图对于我们了解潜水泵的工作原理和结构组成非
常重要。

通过原理图，我们可以清晰地看到潜水泵内部的各个部件
是如何组成一个完整的工作系统的，这有助于我们更好地理解潜水
泵的工作原理，从而在维护和使用潜水泵时更加得心应手。

总的来说，潜水泵的原理图是我们了解潜水泵工作原理和结构
组成的重要工具，通过原理图，我们可以清晰地了解潜水泵内部的
各个部件是如何协同工作的，有助于我们更好地理解和维护潜水泵。

希望本文对您有所帮助。

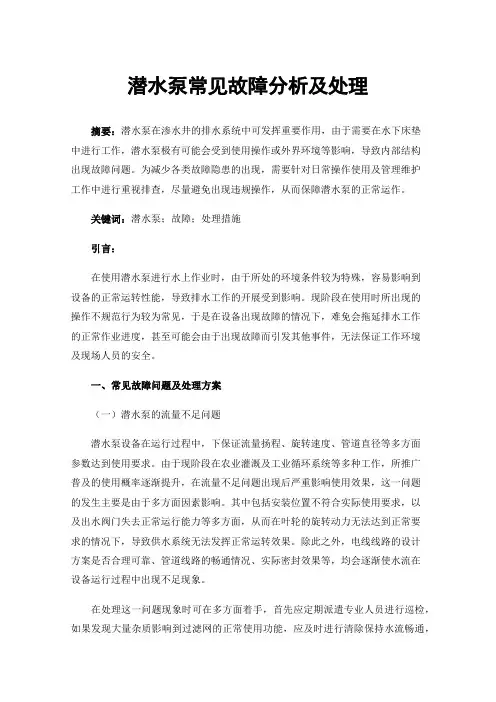

潜水泵常见故障分析及处理摘要：潜水泵在渗水井的排水系统中可发挥重要作用，由于需要在水下床垫中进行工作，潜水泵极有可能会受到使用操作或外界环境等影响，导致内部结构出现故障问题。

为减少各类故障隐患的出现，需要针对日常操作使用及管理维护工作中进行重视排查，尽量避免出现违规操作，从而保障潜水泵的正常运作。

关键词：潜水泵；故障；处理措施引言：在使用潜水泵进行水上作业时，由于所处的环境条件较为特殊，容易影响到设备的正常运转性能，导致排水工作的开展受到影响。

现阶段在使用时所出现的操作不规范行为较为常见，于是在设备出现故障的情况下，难免会拖延排水工作的正常作业进度，甚至可能会由于出现故障而引发其他事件，无法保证工作环境及现场人员的安全。

一、常见故障问题及处理方案（一）潜水泵的流量不足问题潜水泵设备在运行过程中，下保证流量扬程、旋转速度、管道直径等多方面参数达到使用要求。

由于现阶段在农业灌溉及工业循环系统等多种工作，所推广普及的使用概率逐渐提升，在流量不足问题出现后严重影响使用效果，这一问题的发生主要是由于多方面因素影响。

其中包括安装位置不符合实际使用要求，以及出水阀门失去正常运行能力等多方面，从而在叶轮的旋转动力无法达到正常要求的情况下，导致供水系统无法发挥正常运转效果。

除此之外，电线线路的设计方案是否合理可靠、管道线路的畅通情况、实际密封效果等，均会逐渐使水流在设备运行过程中出现不足现象。

在处理这一问题现象时可在多方面着手，首先应定期派遣专业人员进行巡检，如果发现大量杂质影响到过滤网的正常使用功能，应及时进行清除保持水流畅通，在定制检查维修计划时应注意其合理性，在提前定制相应处理方案的情况下，快速解决水位调整及老旧密封结构替换等多项工作，并在检查时详细确认电信铺设情况，排查是否存在安全隐患[1]。

（二）运行不稳定问题潜水泵在正常工作过程中所出现的不稳定状态，通常是由于水泵紧固结构松动或水泵叶轮转动异常等情况引起，需要针对相关结构部件进行详细检查，从而避免出现相关部件的松动或损坏问题，进一步提升系统安稳运行时长。

潜水泵常见的七大故障解决方法水泵安装后进行试运转和在正常运行过程中经常出现各种各样的问题，对潜水泵常见的故障进行分析，并提出预防措施和排除方法。

1 潜水泵运转有异常振动、不稳定水泵运转有异常振动、不稳定，其主要原因：(1)水泵底座地脚螺栓未拧紧或松动；(2)出水管路没有加独立支撑，管道振动影响到水泵上；(3)叶轮质量不平衡甚至损坏或安装松动；(4)水泵上下轴承损坏。

排除措施(1)均匀拧紧所有地脚螺栓；(2)对水泵的出水管道设独立稳固的支撑，不让水泵的出水管法兰承重；(3)修理或更换叶轮；(4)更换水泵的上下轴承。

2 潜水泵不出水或流量不足潜水泵在运行过程中常出现流量不足或不出水，其主要原因：(1)水泵安装高度过高，使得叶轮浸没深度不够，导致水泵出水量下降；(2)水泵转向相反；(3)出水阀门不能打开；(4)出水管路不畅通或叶轮被堵塞；(5)水泵下端耐磨圈磨损严重或被杂物堵塞；(6)抽送液体密度过大或粘度过高；(7)叶轮脱落或损坏；(8)多台水泵共用管路输出时，没有安装单向阀门或单向阀门密封不严。

排除措施(1)控制水泵安装标高的允许偏差，不可随意扩大；(2)水泵试运转前先空转电动机，核对转向使之与水泵一致。

使用过程中出现上述情况应检查电源相序是否改变；(3)检查阀门，并经常对阀门进行维护；(4)清理管路及叶轮的堵塞物，经常打捞蓄水池内杂物：(5)清理杂物或更换耐磨圈；(6)寻找水质变化的原因并加以治理；(7)加固或更换叶轮；(8)检查原因后加装或更换单向阀门。

3 电流过大电机过载或超温保护动作造成电流过大电机过载或超温保护动作的主要原因：(1)工作电压中过低或过高；(2)水泵内部有动静部件擦碰或叶轮与密封圈磨擦；(3)扬程低、流量大造成电动机功率与水泵特性不符；(4)抽送的密度较大或粘度较高；(5)轴承损坏。

排除措施(1)检查电源电压，调整输电压；(2)判断磨擦部件位置，消除故障；(3)调整阀门降低流量，使电动机功率与水泵相匹配；(4)检查水质变化原因，改变水泵的工作条件；(5)更换电机两端的轴承。
