300MW机组启动、停止运行典型操作票
目录
300MW机组冷态启动操作票
300MW机组热态启动操作票
300MW机组极热态启动操作票
300MW机组正常停止操作票
300MW机组滑参数停止操作票
热力机械操作票
＊***＊发电有限公司RJ:
(完整word版)300MW机组启动、停止运行典型操作票(滑启停) 附表：锅炉启动期间膨胀指示值记录表
)
注：膨胀指示值填写格式为：指示坐标（横向,纵向，轴向），按坐标取“+”、“—”,单位为mm.
抄录时面对膨胀指示器，“0”点为原点，水平为横向X,右侧取“+”，左侧取“－”;上下为纵向Y，“0”以下取“－”；指示器活动杆为轴向Z，杆上示值取“+"，指针离开指示器面板估取“－”。
启（停)机参数记录
热力机械操作票
*＊***发电有限公司RJ：
荷变化.对机组进行全面检查，如发现异常情况立即汇报值长
136对锅炉本体进行一次全面吹灰
137
四抽汽压力达0．70MPa时，开启四抽至辅汽联箱进汽门，注意联箱温度不超过规定值
138全面检查一切正常,确认各种保护均已投入，各种自动投入正常,确认各排空气门、放水门、疏水门、排污门关闭严密。
保持机组正常运行后，值长汇报省调可投入AGC及一次调频控制方式运行,机组负荷由AGC控制，变化率7MW/min。
139机组启动结束，汇报值长
140供热系统暖管疏水
备注：
操作总负责人：监护人:值长(单元长)：
热力机械操作票
＊＊＊*＊*发电有限公司RJ：。
闭式冷却循环水泵启停作业标准操作程序（SOP）培训
1.设备检查前要做到劳保穿戴三紧是哪三紧？（）. *
A. 衣领(正确答案)
B. 袖口(正确答案)
C. 下摆(正确答案)
2.打开进水阀门，出水阀门应打开到多少（）. [单选题] *
A.1/3(正确答案)
B.2/3
C.1/2
3.设备停止时，闭式冷却循环水延长多少分钟关停（C.） [单选题] *
A.45分(正确答案)
B.40分
C.30分
4.启动冷却循环水泵的同时还要启动哪个设备（） [单选题] *
A.电机
B.冷却风机(正确答案)
C.阀门
5.设备区域内可能存在的危险危害因素有哪些？（） *
A.机械伤害(正确答案)
B.触电(正确答案)
C.滑跌(正确答案)。

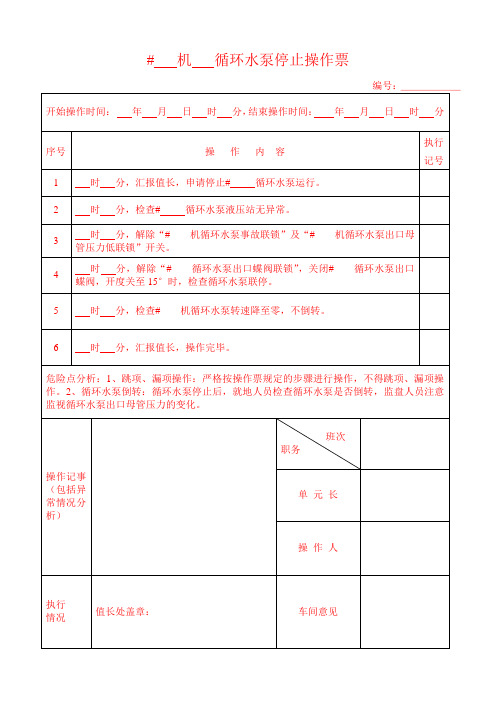

# 机循环水泵停止操作票
编号：＿＿＿＿＿＿开始操作时间：年月日时分，结束操作时间：年月日时分
序号操作内容执行记号
1 时分，汇报值长，申请停止# 循环水泵运行。
2 时分，检查# 循环水泵液压站无异常。
3
时分，解除“#____机循环水泵事故联锁”及“#____机循环水泵出口母管压力低联锁”开关。
4
时分，解除“#____循环水泵出口蝶阀联锁”，关闭#____循环水泵出口蝶阀，开度关至15°时，检查循环水泵联停。
5 时分，检查#____机循环水泵转速降至零，不倒转。
6 时分，汇报值长，操作完毕。
危险点分析：1、跳项、漏项操作：严格按操作票规定的步骤进行操作，不得跳项、漏项操作。
2、循环水泵倒转：循环水泵停止后，就地人员检查循环水泵是否倒转，监盘人员注意监视循环水泵出口母管压力的变化。
操作记事（包括异常情况分析）
班次职务
单元长
操作人
执行
情况
值长处盖章：车间意见。
开机操作票（1）检查热工系统、水路系统、疏水系统和电气的阀门、刀闸都处于开机前状态。
（2）确认个辅助设备的电源都已经到位，开机所需工具全部到位。
人员安排合理。
（3）启动循环水泵。
水系统工作正常。
（4）启动低压油泵，润滑有系统正常。
（5）启动盘车，无异常现象（6）暖管，通知锅炉岗位、用汽单位、电网（如果并入外网）.（7）启动高压油泵，停低压油泵（停下盘车再换泵，再重新投盘车）投入保安系统和相关联锁,调节系统和505系统允许开机，DCS投入各保护、各项保安试验合格。
（8）冲转低速暖机（500r/min），确认各系统工作正常，投入汽封抽汽。
（9）投入冷油器（10）中速暖机（1200r/min）。
（11）越过临界转速(1860r/min左右)。
（12）稳定转速3000r/min，停高压油泵。
（13）并热网，向用气单位供汽。
（14）并电网带负荷，调功率因数在规定范围。
（15）关相关疏水。
并做好开机记录。
停机操作票（1）通知用汽单位和电网，做好停机准备，工具到位。
（2）通知锅炉岗位，投入双减，检查各油泵电机是否正常。
（3）盘车电机是否正常，是否具备停机条件。
（4）减负荷到零，解列发电机。
（5）发电机解列信号发出，打闸停机（手拍危急保安器）。
（6）启动低压油泵。
（7）确认自动主气门和调节气门已关闭。
若关不严，则手动关严。
（8）打开背压放空电动阀，关背压隔离阀。
（9）开有关疏水阀。
（10）转速到0r/min，投入盘车，记录堕走时间。
（11）做好开机记录，上报相关领导。
发电部汽机专业热机操作指导卡目录一、关于冷油器的操作指导1、（A，B）两台主冷油器并列运行倒为A运行，B备用的操作2、主机A冷油器运行，B备用倒为AB并列运行的操作票3、一台主冷油器运行，一台检修后投运操作（并列）4、主机冷油器并列运行，切出B侧检修5、主机一台冷油器运行，另一台备用，备用冷油器转检修的操作票二、关于循环泵的操作指导1、（A，B）循环泵运行停（B）循环泵检修操作指导票2、（A）循环泵运行，（B）循环泵备用，（B）循环泵退出备用转检修操作票3、A循环泵运行，B循环泵备用，由A循环泵倒为B循环泵运行操作指导票4、4B循环泵检修后投运操作三、关于凝泵的操作指导1、变频凝泵停运检修的操作2、备用凝泵转检修操作票3、备用凝泵检修后投入运行操作票（机组正常运行）四、关于暖风器的操作1、暖风器投运操作票(用六抽带)2、暖风器停运操作票(用六抽带)五、关于密封油系统操作指导1、空侧密封油泵油源由主油箱倒为润滑带操作及由润滑油带倒为主油箱带操作2、密封油系统运行中切出压差阀操作及压差阀检修后投运操作3、密封油系统运行中切出平衡阀操作及平衡阀检修后投运操作4、氢侧密封油冷油器切换操作、并列操作、停运检修及检修后投运操作六、小机冷油器切换操作、停运检修及检修后投运操作七、定冷水系统正反冲洗倒换操作指导1、定冷水系统由正常运行方式倒为反冲洗方式操作2、定冷水系统由反冲洗方式恢复正常方式八、关于凝汽器的投停操作1、2#机组凝汽器A侧停运2、2#机组凝汽器A侧投运3、机组凝汽器灌水查漏操作票（灌水高度10.5米）4、机组凝汽器灌水查漏操作票（灌水高度6.3米）九、关于高辅系统的操作指导1、3#机高辅停运操作票2、3#机高辅投运操作票3、二单元高辅停运4、二单元高辅投运十、关于低加系统的操作指导1、5#低加运行中停运2、6#低加停运操作票3、6#低加投运操作票十一：关于定冷水系统的操作指导1、定冷水A冷却器停运2、定冷水A冷却器投运十二、高加投停操作指导1、高加停运操作票2、高加投运操作票十三、关于汽泵的操作指导1、汽泵检修后投入运行2、汽泵正常运行，电泵检修3、汽泵退出运行，电泵投入运行十四：关于小机油泵的操作指导1、A小机B油泵的切换操作票2、A小机B油泵退出备用检修操作票3、A小机B油泵检修后的投运操作票一、（A，B）两台主冷油器并列运行倒为A运行，B备用的操作（安胜乐）1、在DCS画面检查（A，B）主冷油器并列运行正常，油温油压正常。
操作开始时间： 年 月 日 时 分 终了时间： 日 时 分
操作任务：启# 循环水泵运行
顺序操 作 项 目
1确认# 循环水泵正常，检修（安装）工作已全部结束，工作票已终结，现场清洁。
2盘动各泵靠背轮转动灵活无卡涩现象，安全罩已固定完好。
3各种表计齐全，指示准确，轴承油位正常，油质合格。
4循环水泵进口阀门已开启，出水阀门已关闭，打开泵体上空气门考克，待有水排出后关闭。
5联系电气确认电动机绝缘良好，电源已送上,电动机正方向旋转。
6联锁试验正常后，将所有循环水泵联锁置于“解除”位置。
7确认准备运行#1机组凝汽器出入口水门已全开,管道和设备排空气门已全开并有专人监护。
8确认#1机冷油器,空冷器入口循环冷却水总门全关。
9确认#2#3#4#5机组循环水系统所有阀门已关闭。
循环水供回水母管工作已全部完成。
10启动电动机，检查电流，压力，泵和电动机声音，振动，轴承温度正常。
11一切正常后逐渐开足泵出口水门，检查电动机电流，泵出口压力正常后，投入联动装置。
(防止管道被冲击) 12根据需要将# 循环水泵作联动备用。
13确认各处排空气门,有水流出后全关空气门。
14根据机组状况缓慢开启#1机冷油器,空冷器入口循环冷操 作 票
却水总门,并使用滤水器入口门调整冷却水压力不超过
0.1MP a。
注：随着循环水温的升高应检查管道的膨胀节情况。
联动备用泵条件：1，备用泵应处于充满水状态2，电机绝缘保持良好，随时都可以启动3，备用泵进，出口水阀门在开启位置，不反转4，联动装置已投入。
操作开始时间： 年 月 日 时 分 终了时间：
日 时 分
操作任务：停# 循环水泵运行
顺序操 作 项 目
1将# 循环水泵联动开关退出放于“解除”位置。
2缓慢关闭# 循环水泵出口水门。
3停# 循环水泵运行，检查电动机电流到“0”，转速下降。
4待转子静止后,缓慢全开# 循环水泵出口水门确认不反转,备用。
桦南协联报春热电有限公司 编号：
操作人印 值班长印 监护人印 值 长印
操 作 票
备 注
桦南协联报春热电有限公司 编号：
操作人印 值班长印 监护人印 值 长印 。
