盘式制动器拆装与检修实训课课程教案

前盘式制动器拆装实习教案一、实习目标1.了解前盘式制动器的工作原理和结构。

2.学会前盘式制动器的拆装步骤以及每一步骤的注意事项。

3.掌握前盘式制动器的拆装过程中使用的工具和设备。

二、教学准备1.工具：扳手、螺丝刀、橡胶锤等。

2.设备：汽车前盘式制动器实物。

三、教学步骤1.理论知识讲解（15分钟）a.概述前盘式制动器的工作原理和结构。

b.介绍前盘式制动器的主要构件，如制动盘、制动卡钳、制动片等。

c.解释前盘式制动器的拆装的重要性和必要性。

2.拆装准备工作（15分钟）a.仔细观察前盘式制动器的结构，了解每个构件的位置和连接方式。

b.准备好需要使用的工具和设备。

3.拆卸制动盘（30分钟）a.先松开轮胎螺丝，将车轮抬起。

b.使用扳手将制动卡钳的螺栓松开。

c.将制动卡钳从制动盘上取下。

d.使用橡胶锤轻轻敲打制动盘，使其松动。

e.将制动盘从轮毂上取下。

4.更换制动片（30分钟）a.检查并清理制动卡钳和制动盘的表面，清除积尘和污垢。

b.检查制动盘的磨损情况，确定是否需要更换。

c.使用扳手拆卸制动卡钳上的螺栓，将制动片取下。

d.将新的制动片安装到制动卡钳上。

e.重新安装制动卡钳，拧紧螺栓。

5.安装制动盘和收尾工作（30分钟）a.将新的制动盘放在轮毂上，对准螺栓孔。

b.将制动卡钳放回制动盘上，拧紧螺栓。

c.抬起车轮，拧紧轮胎螺丝。

d.测试制动器是否正常工作，检查制动盘和制动片的安装是否牢固。

四、教学总结（10分钟）对前盘式制动器的拆装实习进行总结，强调实习中的注意事项和操作技巧。

鼓励学生加强实习的习惯养成，提高操作能力。

五、教学评价通过观察学生实习过程中的操作技巧和实习结果，进行评价，鼓励学生互相交流并讨论实习中遇到的问题和解决方法。

六、教学延伸1.引导学生进行更复杂制动系统的拆装实习，如后盘式制动器的拆装。

2.组织学生参观汽车维修厂，观摩专业技术人员进行前盘式制动器的维修与更换。

通过前盘式制动器的拆装实习，学生能够更加深入地了解汽车制动系统的工作原理和结构，培养实际操作能力，为以后的职业生涯打下坚实的基础。

前盘式制动器拆装实习教案实习目标：通过拆装前盘式制动器的实习，掌握前盘式制动器的结构和工作原理以及正确的操作步骤。

实习时间：2个课时实习准备：1.前盘式制动器拆装工具：扳手、螺丝刀、千斤顶等。

2.实习所需材料：前盘式制动器、安全支架、拧紧螺栓等。

实习步骤：第一步：学习前盘式制动器的结构和工作原理（15分钟）1.请实习生阅读相关资料，了解前盘式制动器的组成部分和工作原理。

2.解答实习生的问题，确保他们对前盘式制动器有基本的理解。

第二步：安全操作和准备（10分钟）1.强调实习时的安全措施，确保实习生佩戴好安全装备。

2.检查实习场地，确保有良好的通风和灯光，并提供所需的工具和材料。

第三步：拆装前盘式制动器（50分钟）1.使用千斤顶将车辆抬升至合适的高度，确保工作空间充足。

2.使用扳手拧松前轮螺栓，将轮胎取下，并将车辆稳固地支撑在安全支架上。

3.使用扳手或螺丝刀拆卸固定前盘式制动器的螺栓，并将制动器组件进行分离。

4.观察和分析拆下的制动器组件，检查制动器盘、制动器钳、刹车片等是否磨损或损坏。

5.使用清洁剂或刹车清洁剂清洗制动器盘和刹车片，移除积聚的油污和灰尘。

6.根据需要，更换磨损或损坏的制动器组件。

7.将新的制动器组件装回制动器钳，在拧紧螺栓之前确保组件的正确安装和定位。

8.使用扳手或螺丝刀拧紧制动器螺栓，确保制动器组件牢固固定在制动器钳上。

9.完成拧紧螺栓后，重新安装轮胎并拧紧螺栓。

10.使用千斤顶将车辆放下，并测试制动器的工作状态。

第四步：总结和讨论（15分钟）1.请实习生总结整个实习过程中所学到的知识和经验。

2.讨论实习中遇到的问题和解决方法。

3.强调正确的操作步骤和安全措施，并鼓励实习生持续学习和实践。

盘式车轮制动器的拆装教案一、教学内容本节课的教学内容选自《汽车维修与保养》教材第四章第二节，主题为“盘式车轮制动器的拆装”。

具体内容包括：盘式车轮制动器的结构原理、拆装工具的选择、拆装步骤及注意事项。

二、教学目标1. 了解盘式车轮制动器的结构原理，掌握其主要组成部分及功能。

2. 学会正确选择拆装工具，掌握盘式车轮制动器的拆装步骤及注意事项。

3. 培养学生的动手能力、观察力和团队合作精神。

三、教学难点与重点1. 教学难点：盘式车轮制动器的拆装步骤及注意事项。

2. 教学重点：盘式车轮制动器的结构原理、拆装工具的选择和使用。

四、教具与学具准备1. 教具：汽车维修工具一套，包括扳手、螺丝刀、钳子等。

2. 学具：每组一套拆装工具，每组一个盘式车轮制动器。

五、教学过程1. 导入：通过实际操作演示，让学生了解盘式车轮制动器在汽车制动系统中的作用。

2. 知识讲解：（1）介绍盘式车轮制动器的结构原理。

（2）讲解拆装工具的选择和使用。

（3）详细讲解拆装步骤及注意事项。

3. 实践操作：（1）每组学生根据讲解内容，进行盘式车轮制动器的拆装。

（2）教师巡回指导，纠正操作错误。

4. 随堂练习：（1）让学生复述盘式车轮制动器的结构原理。

（2）让学生演示拆装工具的正确使用方法。

六、板书设计1. 板书盘式车轮制动器的拆装2. 内容：（1）结构原理（2）拆装工具（3）拆装步骤及注意事项七、作业设计1. 作业题目：（1）简述盘式车轮制动器的结构原理。

（2）列举拆装盘式车轮制动器时需要注意的事项。

2. 答案：（1）盘式车轮制动器的结构原理：盘式车轮制动器主要由制动盘、制动钳、摩擦片等组成，通过摩擦片与制动盘的摩擦，实现制动效果。

（2）拆装注意事项：选择合适的拆装工具，注意安全，避免损坏零件。

八、课后反思及拓展延伸1. 课后反思：对本节课的教学效果进行反思，找出不足之处，为下次教学做好准备。

2. 拓展延伸：（1）让学生了解其他类型的车轮制动器。

盘式车轮制动器的拆装教案一、教学内容本节课的教学内容来源于《汽车维修技术与实践》第十二章“汽车制动系统”，具体包括盘式车轮制动器的结构原理、拆装步骤及注意事项。

二、教学目标1. 理解盘式车轮制动器的工作原理及其在汽车制动系统中的作用。

2. 学会正确拆装盘式车轮制动器，并能独立完成拆装操作。

3. 掌握拆装过程中应注意的安全事项，提高学生的安全意识。

三、教学难点与重点重点：盘式车轮制动器的拆装步骤及注意事项。

难点：拆装过程中的安全操作和细节处理。

四、教具与学具准备1. 教具：汽车制动系统模型、盘式车轮制动器实物、拆装工具等。

2. 学具：拆装工具、防护眼镜、手套等。

五、教学过程1. 实践情景引入：通过展示汽车制动系统模型，让学生了解盘式车轮制动器在制动系统中的位置和作用。

2. 理论讲解：详细讲解盘式车轮制动器的结构原理，使学生理解其工作原理。

3. 拆装演示：现场演示盘式车轮制动器的拆装过程，强调拆装步骤及注意事项。

4. 例题讲解：分析实际拆装过程中可能遇到的问题，给出解决方法。

5. 随堂练习：学生分组进行拆装练习，教师巡回指导。

六、板书设计1. 盘式车轮制动器的结构原理2. 拆装步骤：（1）拆卸制动盘（2）拆卸制动片（3）拆卸制动卡钳（4）安装步骤与拆卸相反3. 注意事项：（1）拆装前需检查工具是否完好（2）操作过程中要注意安全，佩戴防护眼镜、手套等（3）拆装过程中严禁敲击、摔打等暴力行为七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。

2. 答案：（1）拆装步骤：同板书设计。

（2）注意事项：同板书设计。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解其他类型的制动器，如鼓式制动器，了解它们的优缺点及适用场景。

同时，关注汽车制动系统新技术的发展动态，提高学生的专业素养。

重点和难点解析1. 拆装步骤及注意事项2. 安全操作和细节处理3. 教学过程中的实践环节一、拆装步骤及注意事项1. 拆卸制动盘：在拆卸制动盘前，需先将车辆升起并支撑稳固。

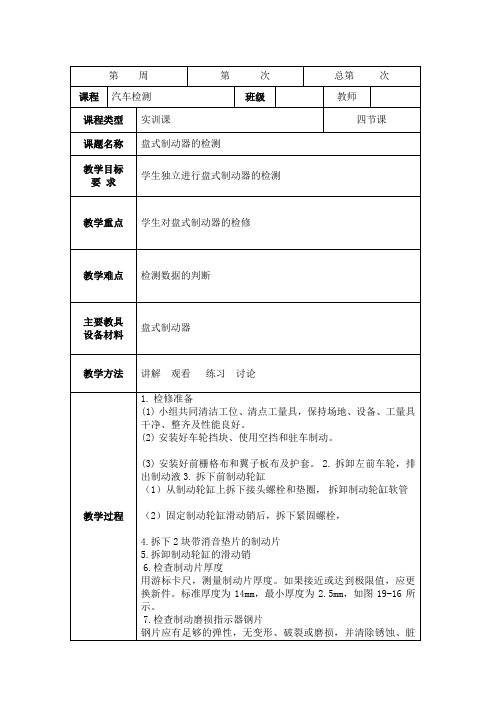

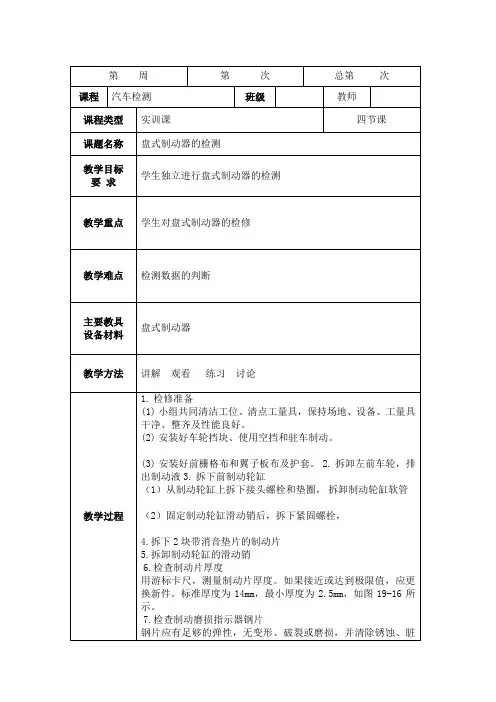

教案首页
制动系统的拆装与检修实训计划1、实训准备
制动系统的拆装与检修所需工具
2、制动系统的拆装与检修的操作流程
1）拆卸车轮
2）拆卸定位螺栓
3）取下制动钳与制动片
4）检查制动软管是否有裂纹
5) 制动器数据的测量及记录对比标准值判断是否合格
6）检修完成以后进行安装
3、制动系统的拆装与检修的注意事项
1、扭力扳手的使用方法（松、紧螺栓都必须往上抬，姿势要正确）
2、制动液禁止溅到身上（制动液具有腐蚀性，不慎溅到身上请及时用清水
清洗）
3、安装制动片时不能使用扳手、起子撬制动活塞（使用活塞压缩器）
4、正确使用量具，请勿暴力操作
4、实践操作
指导老师讲解与演示完成以后学生按分组情况进行动手实践，并完成实训工单。

教师在旁边指导，并按照一定的评分标准给学生的实训任务工单记成绩。

5、总结
1、学生自己总结经验教训。

2、对今天的实训进行讲评，表扬先进。

3、安排学生进行工具的整理，以及实训车间的卫生打扫，养成爱劳动、爱卫生的习惯。

制动系统的拆装与检修任务工单①制动器的拆装
②制动器的数据测量。

中级工强化训练-实习教案前盘式制动器的拆装及检修一、实训课时：节二、主要内容及目的(1)熟悉盘式制动器的构造和拆装过程。

（3）熟悉使用仪器测量制动盘厚度和摩擦厚度并判断好坏。

(4)掌握盘式制动器的检修方法。

（5）熟悉盘式制动器的构造名称。

三、技术标准和要求1、外侧摩擦片及内侧摩擦片磨损极限为7.5m(包括底板)。

2、、当制动衬片磨损至厚度小于（或等于）1mm时，必须更换制动蹄总成。

四、实训器材五菱小型货车前桥车轮制动器4个，塞尺4把，游标卡尺4把，常用工具4套。

五、操作步骤及工作要点：（一）、前盘式制动器零件前盘式制动器零件、制动钳总成 2.制动钳螺栓 3.转向节 4.活塞 5.制动盘防尘罩制动盘 7.前轮轮毂轴承 8.卡簧 9.固定螺栓 10.制动分泵 11.（二）、拆卸和安装1、拆装制动盘（制动蹄片）拆卸：（1）拧松但不拆下前轮螺栓举升车辆用安全架稳定车辆，并拆下车轮。

（2）拆下制动钳体定位螺栓。

（3）从支座上拆下制动钳体。

（4）拆下制动块。

注意：用金属钩将卸下的钳体挂起，避免制动软管被过度扭曲及拉伸。

不踩制动踏板将制动块卸下。

安装步骤安装顺序与拆卸顺序相反。

（1）安装制动钳体及制动块。

（2）安装制动钳体并紧固其导向销螺栓至规定力矩。

（3）按要求紧固前车轮螺母（4）完成以上步骤后，进行测试。

2、拆装制动钳总成拆卸步骤：（1）安全地升起车辆并拆下车轮。

（2）拆下钳体上的制动软管装配螺栓。

在此之前准备一储液容器，因为在此操作中将会有制动液从制动软管中流出。

（3）拆下制动钳体导向销螺栓。

（4）从支架上拆下制动钳体。

安装步骤：安装顺序与拆卸顺序相反（1）将制动钳体安装在制动钳支架上。

（2）紧固制动钳导向销螺栓到规定力矩。

（3）按图示要求安装制动软管，并紧固其装配螺栓规定力矩。

（4）接要求紧固车轮螺母。

（5）完成以上安装步骤后，加注制动液并进行排气工作。

进行制动测试并检查各安装零部件处是否泄漏。

（三）、检查1、检查制动块摩擦衬垫检查摩擦衬垫的磨损情况。

盘式车轮制动器的拆装教案一、教学内容本节课教学内容选自《汽车维修技术》第四章第三节，详细内容为盘式车轮制动器的拆装。

通过本节课的学习，学生将了解盘式车轮制动器的基本结构，掌握拆装方法以及注意事项。

二、教学目标1. 知识与技能：学生能描述盘式车轮制动器的结构，掌握拆装步骤及方法，了解维修过程中的安全知识。

2. 过程与方法：培养学生动手操作能力，提高学生团队协作能力。

3. 情感态度与价值观：激发学生学习汽车维修技术的兴趣，增强学生的安全意识。

三、教学难点与重点教学难点：拆装过程中的注意事项，如防尘罩的拆卸、制动盘的取出等。

教学重点：盘式车轮制动器的结构、拆装步骤及方法。

四、教具与学具准备1. 教具：汽车维修手册、盘式车轮制动器模型、拆装工具、多媒体设备。

2. 学具：拆装工具、练习用车轮制动器。

五、教学过程1. 导入：通过展示一辆汽车，引导学生关注车轮制动器，提出问题：“你们知道车轮制动器的作用吗？如何进行拆装呢？”2. 新课内容：讲解盘式车轮制动器的结构、工作原理，展示拆装步骤及方法，强调注意事项。

3. 实践操作：分组进行拆装练习，教师巡回指导，解答学生疑问。

4. 例题讲解：讲解一道关于盘式车轮制动器拆装的例题，引导学生掌握拆装过程中的关键步骤。

5. 随堂练习：学生独立完成一道拆装题目，巩固所学知识。

六、板书设计1. 盘式车轮制动器的结构2. 拆装步骤及方法3. 注意事项七、作业设计1. 作业题目：请简述盘式车轮制动器的拆装步骤及注意事项。

2. 答案：拆装步骤包括：拆卸防尘罩、松开制动盘固定螺栓、取出制动盘、拆卸制动片等。

注意事项：操作过程中注意安全，防止划伤、扭伤等意外伤害。

八、课后反思及拓展延伸1. 反思：本节课学生动手操作能力得到锻炼，但在安全意识方面还需加强。

2. 拓展延伸：了解其他类型制动器的拆装方法，拓展学生知识面。

重点和难点解析1. 教学难点：拆装过程中的注意事项。

2. 教学重点：盘式车轮制动器的结构、拆装步骤及方法。

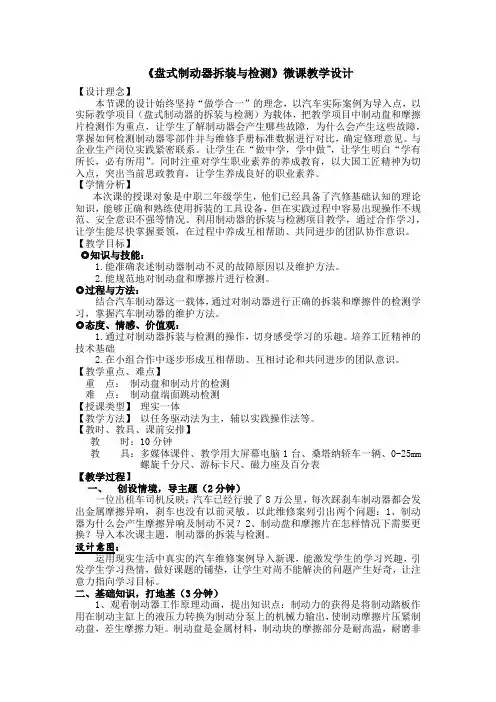

《盘式制动器拆装与检测》微课教学设计【设计理念】本节课的设计始终坚持“做学合一”的理念，以汽车实际案例为导入点，以实际教学项目（盘式制动器的拆装与检测）为载体，把教学项目中制动盘和摩擦片检测作为重点，让学生了解制动器会产生哪些故障，为什么会产生这些故障，掌握如何检测制动器零部件并与维修手册标准数据进行对比，确定修理意见。

与企业生产岗位实践紧密联系。

让学生在“做中学，学中做”，让学生明白“学有所长，必有所用”。

同时注重对学生职业素养的养成教育，以大国工匠精神为切入点，突出当前思政教育，让学生养成良好的职业素养。

【学情分析】本次课的授课对象是中职二年级学生，他们已经具备了汽修基础认知的理论知识，能够正确和熟练使用拆装的工具设备，但在实践过程中容易出现操作不规范、安全意识不强等情况。

利用制动器的拆装与检测项目教学，通过合作学习，让学生能尽快掌握要领，在过程中养成互相帮助、共同进步的团队协作意识。

【教学目标】◎知识与技能：1.能准确表述制动器制动不灵的故障原因以及维护方法。

2.能规范地对制动盘和摩擦片进行检测。

◎过程与方法：结合汽车制动器这一载体，通过对制动器进行正确的拆装和摩擦件的检测学习，掌握汽车制动器的维护方法。

◎态度、情感、价值观：1.通过对制动器拆装与检测的操作，切身感受学习的乐趣。

培养工匠精神的技术基础2.在小组合作中逐步形成互相帮助、互相讨论和共同进步的团队意识。

【教学重点、难点】重点：制动盘和制动片的检测难点：制动盘端面跳动检测【授课类型】理实一体【教学方法】以任务驱动法为主，辅以实践操作法等。

【教时、教具、课前安排】教时：10分钟教具：多媒体课件、教学用大屏幕电脑1台、桑塔纳轿车一辆、0-25mm 螺旋千分尺、游标卡尺、磁力座及百分表【教学过程】一、创设情境，导主题（2分钟）一位出租车司机反映：汽车已经行驶了8万公里，每次踩刹车制动器都会发出金属摩擦异响，刹车也没有以前灵敏。

以此维修案列引出两个问题：1、制动器为什么会产生摩擦异响及制动不灵？2、制动盘和摩擦片在怎样情况下需要更换？导入本次课主题，制动器的拆装与检测。
