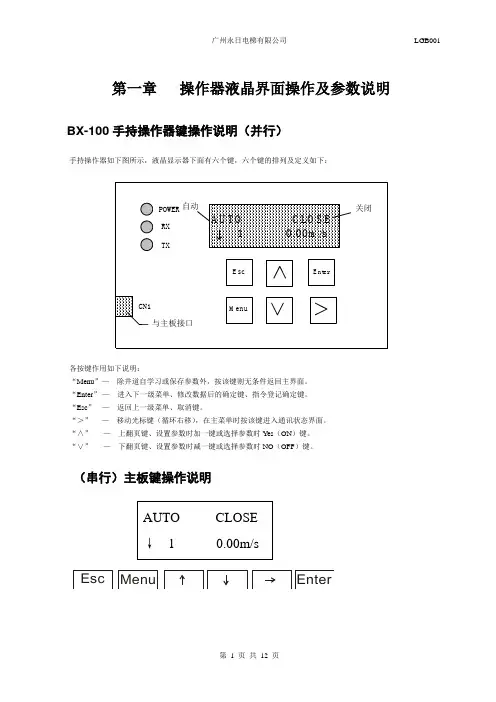

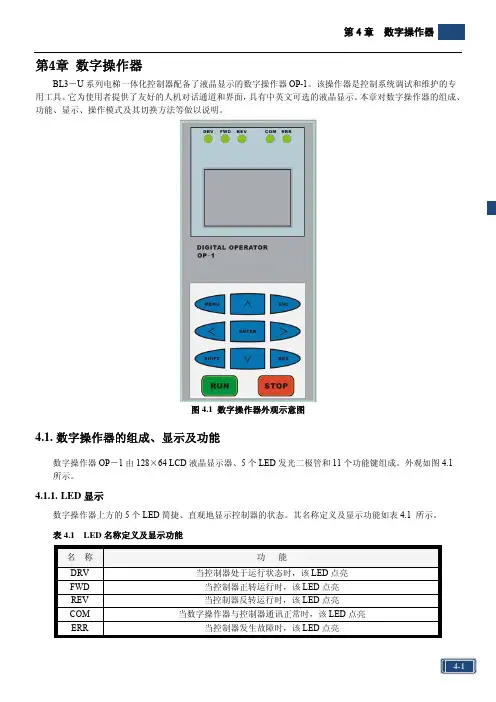

第 1 页 共 12 页第一章 操作器液晶界面操作及参数说明BX-100手持操作器键操作说明（并行）手持操作器如下图所示，液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：“Menu ”— 除井道自学习或保存参数外，按该键则无条件返回主界面。
“Enter ”— 进入下一级菜单、修改数据后的确定键、指令登记确定键。
“Esc ” — 返回上一级菜单、取消键。
“＞”—移动光标键（循环右移），在主菜单时按该键进入通讯状态界面。
“∧”— 上翻页键、设置参数时加一键或选择参数时Yes （ON ）键。
“∨” — 下翻页键、设置参数时减一键或选择参数时NO （OFF ）键。
（串行）主板键操作说明MenuEscEnter1.1.1 主菜单除井道自学习中“Learning……”和保存参数中（Waiting……）外，按“Menu”键可无条件跳转到该界面。
显示当前楼层、运行方向、电梯状态、故障状态、门锁状态、运行速度。
电梯状态运行方向当前楼层➢电梯状态：“INSP”检修，“MANU”司机，“AUTO”自动，“FIRE”消防，➢“STOP”或“PARK”闭电锁，“USED”或“SPCI”专用。
➢故障状态：电梯有故障时显示“ER=#（故障号）”；无故障时不显示（空白）。
➢门锁状态：“CLOSE”门关，“OPEN”门开。
➢当前楼层：电梯所处楼层（实际楼层）。
专有名词解释：实际楼层—显示的楼层，可通过菜单1.1.2（13）设置；绝对楼层—最底层为1楼，第二层为2楼，第三层为3楼……。
1.1.2 通讯状态在主菜单下按“> ”键进入通讯状态界面：并行：BLcom:OK Syscom:OK串行：Car com:OKSyscom:OKOK➢BL com：“OK”—并联接收通讯正常；“ER”—并联接收通讯错误，当显示为某一数值时表示通讯的错误次数。
➢Car com：“OK”—操纵盘通讯正常；“ER”—操纵盘通讯错误，当显示为某一数值时表示通讯的错误次数。

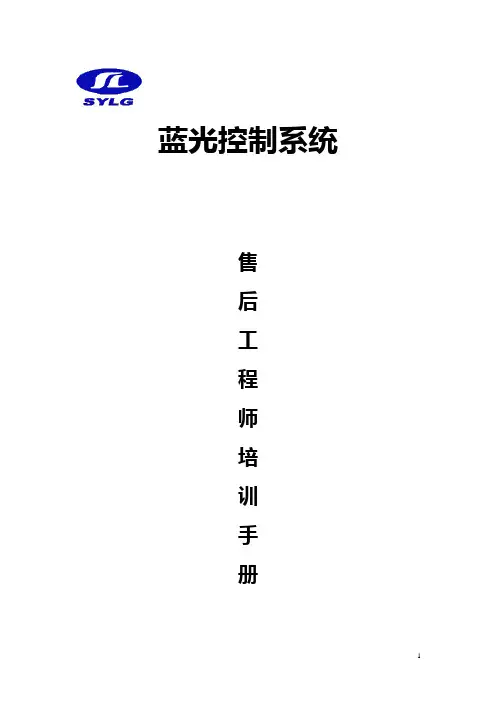

蓝光控制系统售后工程师培训手册（第三版）沈阳市蓝光自动化技术有限公司故障代码说明1、ER02：门联锁在电梯运行过程中断开。
现象1：运行过程中，门刀与门轮冲撞把门锁断开。
现象2：如FU16设置为ON时，系统判断门锁是否闭合与关门限位信号有关。
如FU16设为ON时，关门限位不可靠也会造成ER02保护。
现象3：主板检测门锁信号使用了两路检测，X4为触点输入，X23为门锁回路电压检测，如门锁回路电压不够高，标准要求是AC110V，如低于AC100V 时，高压输入不稳定也会造成报ER02的故障。
现象4：ER02故障发生在顶层，曳引机为同步，同步曳引机的抱闸动作延迟时间过长时，容易造成电梯冲上极限，出现该现象时，急停故障前有02故障发生。
(正常到顶层停车时，系统下闸后，使能方向会保持设定的时间，brake off time使电梯闸没闭合稳时，变频器仍有力矩输出。
如门锁意外断开，门锁触点把变频器使能切断，造成滑车极限。
现象5：变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。
如干扰过大时会在运行过程中，门机控制器错误接收到开门指令，误开门造成ER02故障，出现该情况时，可以在轿顶上安装开关门继电器，控制柜先在关门信号驱动轿顶开关门继电器，再由继电器的触点控制门机控制器开关门。
该方法能有效防止开关门信号干扰造成门机误动作。
2、ER03：变频器故障。
现象1：变频器故障，根据故障代码确定故障原因。
现象2：某些变频器由于上电时间过长，超过了系统的上电等待时间，系统报变频器故障，该情况可以不用处理，变频器上电完成后系统将自动恢复。
现象3：如果变频器产生过流保护，而其保护前同一时间内有ER02或ER10等保护，一般都是由于前面的保护立即停车造成的，系统其他保护恢复后将自动恢复。
3、ER04：主板检测到的运行方向与给定的运行方向相反。
现象1：如主板编码器输入A、B相反接时，会产生ER04保护，主板编码器输入A、B相对调即可。

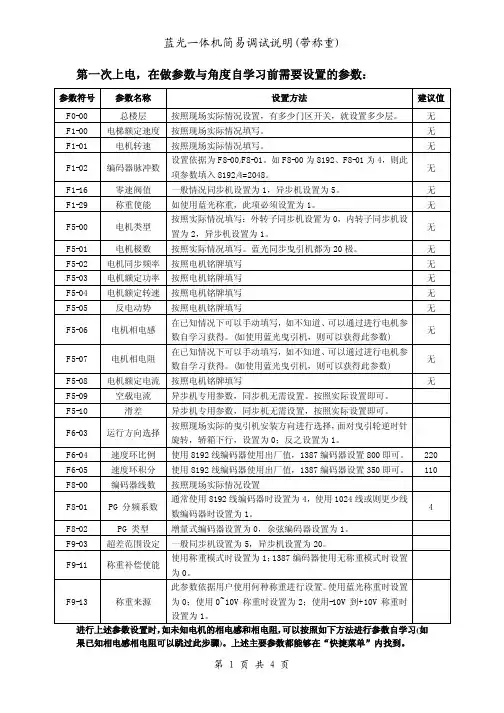

第一次上电，在做参数与角度自学习前需要设置的参数：参数符号参数名称设置方法建议值F0-00 总楼层按照现场实际情况设置，有多少门区开关，就设置多少层。
无F1-00 电梯额定速度按照现场实际情况填写。
无F1-01 电机转速按照现场实际情况填写。
无F1-02 编码器脉冲数设置依据为F8-00/F8-01。
如F8-00为8192、F8-01为4，则此项参数填入8192/4=2048。
无F1-16 零速阀值一般情况同步机设置为1，异步机设置为5。
无F1-29 称重使能如使用蓝光称重，此项必须设置为1。
无F5-00 电机类型按照实际情况填写：外转子同步机设置为0，内转子同步机设置为2，异步机设置为1。
无F5-01 电机极数按照实际情况填写。
蓝光同步曳引机都为20极。
无F5-02 电机同步频率按照电机铭牌填写无F5-03 电机额定功率按照电机铭牌填写无F5-04 电机额定转速按照电机铭牌填写无F5-05 反电动势按照电机铭牌填写无F5-06 电机相电感在已知情况下可以手动填写，如不知道、可以通过进行电机参数自学习获得。
(如使用蓝光曳引机，则可以获得此参数)无F5-07 电机相电阻在已知情况下可以手动填写，如不知道、可以通过进行电机参数自学习获得。
(如使用蓝光曳引机，则可以获得此参数)无F5-08 电机额定电流按照电机铭牌填写无F5-09 空载电流异步机专用参数，同步机无需设置。
按照实际设置即可。
F5-10 滑差异步机专用参数，同步机无需设置，按照实际设置即可。
F6-03 运行方向选择按照现场实际的曳引机安装方向进行选择，面对曳引轮逆时针旋转，轿箱下行，设置为0；反之设置为1。
F6-04 速度环比例使用8192线编码器使用出厂值，1387编码器设置800即可。
220 F6-05 速度环积分使用8192线编码器使用出厂值，1387编码器设置350即可。
110 F8-00 编码器线数按照现场实际情况设置F8-01 PG分频系数通常使用8192线编码器时设置为4，使用1024线或则更少线数编码器时设置为1。

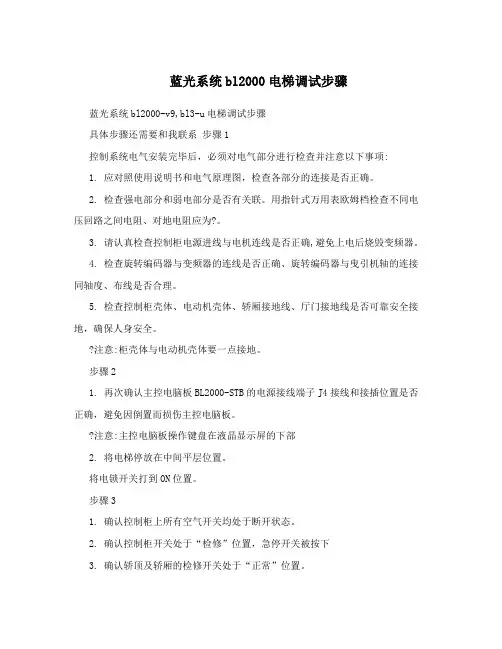

蓝光系统bl2000电梯调试步骤蓝光系统bl2000-v9,bl3-u电梯调试步骤具体步骤还需要和我联系步骤1控制系统电气安装完毕后，必须对电气部分进行检查并注意以下事项:1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。
2. 检查强电部分和弱电部分是否有关联。
用指针式万用表欧姆档检查不同电压回路之间电阻、对地电阻应为?。
3. 请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频器。
4. 检查旋转编码器与变频器的连线是否正确、旋转编码器与曳引机轴的连接同轴度、布线是否合理。
5. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。
?注意:柜壳体与电动机壳体要一点接地。
步骤21. 再次确认主控电脑板BL2000-STB的电源接线端子J4接线和接插位置是否正确，避免因倒置而损伤主控电脑板。
?注意:主控电脑板操作键盘在液晶显示屏的下部2. 将电梯停放在中间平层位置。
将电锁开关打到ON位置。
步骤31. 确认控制柜上所有空气开关均处于断开状态。
2. 确认控制柜开关处于“检修”位置，急停开关被按下3. 确认轿顶及轿厢的检修开关处于“正常”位置。
4. 确认底层外召盒终端电阻已接入。
5. 检查现场总进线电压:三相线电压应为380?7%VAC，相间偏差应小于15VAC。
每相与N线间的电压应为220?7%VAC。
6. 确认进线规格及总开关容量符合设计要求。
. 通电后检查1. 合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。
否则，应关闭总电源，调换任意两相进线相位。
重复上述检查。
2. 检查控制柜中的变压器TC1各端子电压，其值应在各端子间标注值?7%范围内，若超过范围，检查原因并改正错误。
3. 若上述检验正常，则进行如下步骤:(1) 合上F4 端子100,101之间电压应为110?7%VAC端子103,102之间电压应为110?7%VDC(2) 合上F5 端子200,201之间电压应为220?7%VAC(3) 主控电脑板上电后，首先观察液晶显示的主菜单是否正确，如:电梯状态，故障状态，门锁状态，当前楼层，运行速度等，以判断主控电脑板工作及显示是否正常、5V、24V电源供电是否正常等等。
第 1 页 共 12 页第一章 操作器液晶界面操作及参数说明BX-100手持操作器键操作说明（并行）手持操作器如下图所示，液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：“Menu ”— 除井道自学习或保存参数外，按该键则无条件返回主界面。
“Enter ”— 进入下一级菜单、修改数据后的确定键、指令登记确定键。
“Esc ” — 返回上一级菜单、取消键。
“＞”—移动光标键（循环右移），在主菜单时按该键进入通讯状态界面。
“∧”— 上翻页键、设置参数时加一键或选择参数时Yes （ON ）键。
“∨” — 下翻页键、设置参数时减一键或选择参数时NO （OFF ）键。
（串行）主板键操作说明MenuEscEnter1.1.1 主菜单除井道自学习中“Learning……”和保存参数中（Waiting……）外，按“Menu”键可无条件跳转到该界面。
显示当前楼层、运行方向、电梯状态、故障状态、门锁状态、运行速度。
电梯状态运行方向当前楼层➢电梯状态：“INSP”检修，“MANU”司机，“AUTO”自动，“FIRE”消防，➢“STOP”或“PARK”闭电锁，“USED”或“SPCI”专用。
➢故障状态：电梯有故障时显示“ER=#（故障号）”；无故障时不显示（空白）。
➢门锁状态：“CLOSE”门关，“OPEN”门开。
➢当前楼层：电梯所处楼层（实际楼层）。
专有名词解释：实际楼层—显示的楼层，可通过菜单1.1.2（13）设置；绝对楼层—最底层为1楼，第二层为2楼，第三层为3楼……。
1.1.2 通讯状态在主菜单下按“> ”键进入通讯状态界面：并行：BLcom:OK Syscom:OK串行：Car com:OKSyscom:OKOK➢BL com：“OK”—并联接收通讯正常；“ER”—并联接收通讯错误，当显示为某一数值时表示通讯的错误次数。
➢Car com：“OK”—操纵盘通讯正常；“ER”—操纵盘通讯错误，当显示为某一数值时表示通讯的错误次数。

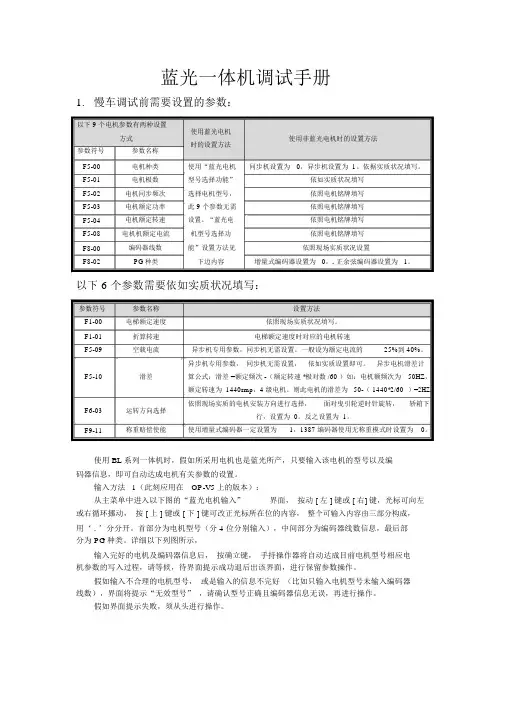

蓝光一体机调试手册1.慢车调试前需要设置的参数：以下 9 个电机参数有两种设置使用蓝光电机方式使用非蓝光电机时的设置方法时的设置方法参数符号参数名称F5-00 电机种类使用“蓝光电机同步机设置为0，异步机设置为 1。
