AS380一体机现场调试指导书正规版

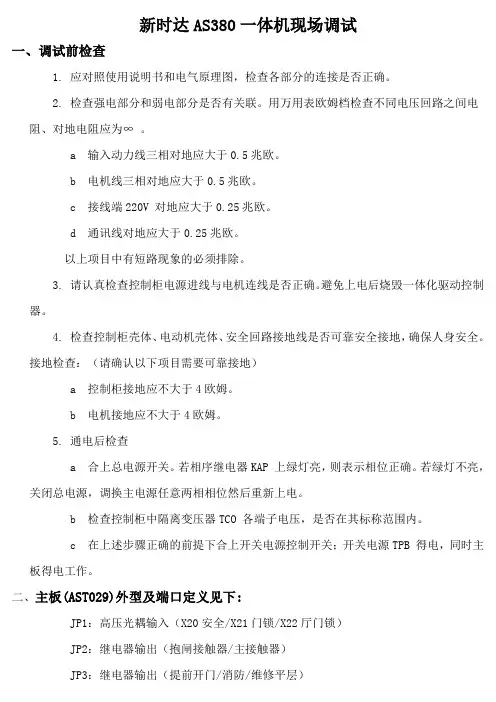

新时达AS380一体机现场调试一、调试前检查1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

a 输入动力线三相对地应大于0.5兆欧。

b 电机线三相对地应大于0.5兆欧。

c 接线端220V 对地应大于0.25兆欧。

d 通讯线对地应大于0.25兆欧。

以上项目中有短路现象的必须排除。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁一体化驱动控制器。

4. 检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全。

接地检查：（请确认以下项目需要可靠接地）a 控制柜接地应不大于4欧姆。

b 电机接地应不大于4欧姆。

5. 通电后检查a 合上总电源开关。

若相序继电器KAP 上绿灯亮，则表示相位正确。

若绿灯不亮，关闭总电源，调换主电源任意两相相位然后重新上电。

b 检查控制柜中隔离变压器TCO 各端子电压，是否在其标称范围内。

c 在上述步骤正确的前提下合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。

二、主板(AST029)外型及端口定义见下:JP1：高压光耦输入（X20安全/X21门锁/X22厅门锁）JP2：继电器输出（抱闸接触器/主接触器）JP3：继电器输出（提前开门/消防/维修平层）JP4：CAN通讯（指令串行信号/厅轿）JP5：CAN通讯（并联串行信号）JP6：CAN通讯（小区监控串行信号）JP7：隔离电源输入（DC5V，DC24V）JP8：低压光耦信号输入（X0~X9）JP9：低压光耦信号输入（X10~X19）JP10：隔离电源DC24V（高低电平区分）JP11：模拟量输入JP13：扩展口JP14：PG 卡连接端口JP15：板载操作器AS.T 030连接端口SW2：监控终端电阻设定（出厂时OFF）,SW3：程序烧写使用（正常时OFF）二：便捷调试方法：系统主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置：电梯层站是:10层/10站电梯速度: 1.5m/s；主机额定转速: 380V， 144转速， 26A， 20级；编码器: ERN1387 ,脉冲数2048，三：慢车调试：1. 电梯曳引机、钢丝绳、轿厢、对重框等安装到位，，井道没有卡阻现象2. 接好动力电源线,其中包括输入的三相R、S、T和输出的U V W，3. 接好抱闸电源线。

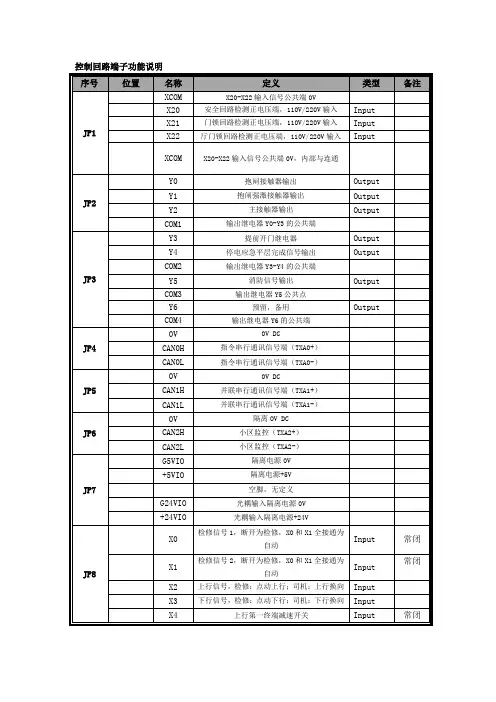

控制回路端子功能说明手持操作器功能手持操作器的外观如下图所示，在表中对操作键的功能进行了详细的说明。

图手持操作器的外观图表操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入 1.选择功能时进入 2.查看数据时进入编辑状态3.输入数据时保存LCD 手持操作器显示界面介绍 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表 显示界面的种类和主要内容界面名称 主要内容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。

版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。

第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。

登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。

电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的内容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。

序言感谢使用上海新时达电气股份有限公司研发生产的标准串行电梯控制系统!本手册是针对使用型号为TST-MCP-A的检测台对控制柜进行出厂调试而作的参考文件。

为了确保控制柜出厂测试的正确性和全面性，请在使用前仔细阅读本使用说明书!读者对象用户控制柜出厂调试人员与安全有关的标记说明本使用说明书中，与安全相关的内容,使用下列标记。

附有安全标记的叙述,内容重要,请务必遵守。

错误使用时，会引起危险情况，可能导致人身伤亡。

错误使用时，会引起危险，可能导致人身轻度或重度伤害和设备损坏。

重要用户需要遵守、重点注意的部分。

目录1.使用须知 (1)2.TST-MCP-A检测台简介 (2)2.1检测台面板功能区域划分 (2)2.2检测台面板各器件的初始状态及定义 (2)2.3 检测台接插件的位置以及定义 (3)2.4检测系统示意图 (3)2.5检测系统原理图 (4)2.6检测台连接线表 (7)3.控制柜检测步骤 (9)3.1接线 (9)3.2通电 (10)3.3端口定义及参数设置 (11)3.4检修运行 (34)3.5井道位置自学习 (35)3.6快车运行 (35)3.7 故障代码解释 (36)3.8 控制柜接线检测 (44)1使用须知1.1 适用范围被测控制柜必须是串行控制系统； 配置必须是SM.2/G 和SM.02/H 板 1.2 安全注意事项◎ 不得在附近放置可燃物。

否则有发生火灾的危险。

◎ 应考虑检测台的承重能力。

可放置普通电脑显示器及主机或部分资料，否则检测台有损坏危险◎ 请勿安装在水管等水滴飞溅的场合。

否则有损坏检测台器件的危险。

◎ 不要将螺钉、垫片及金属棒之类的异物掉进检测台内部。

否则有发生火灾、损坏测试台的危险。

◎ 配线前，请确认输入电源是否处于完全断开的状态。

否则有触电的危险◎ 必须由电气专业工程人员进行配线作业。

否则有触电的危险。

◎ 请将检测台外壳可靠接地。

否则有触电的危险。

◎ 手潮湿时不要操作测试台。

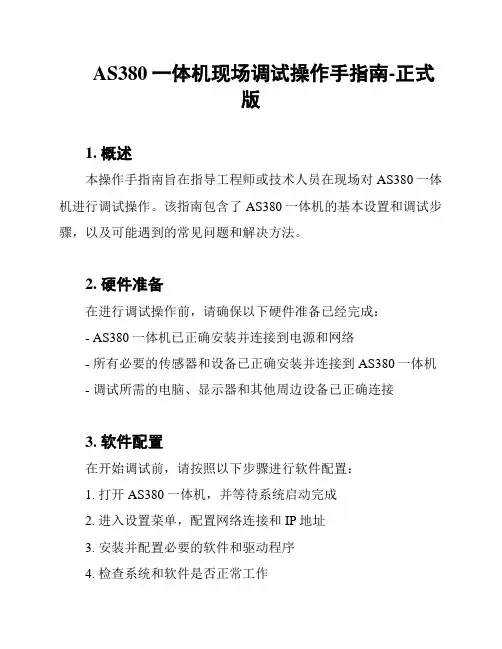

AS380一体机现场调试操作手指南-正式版1. 概述本操作手指南旨在指导工程师或技术人员在现场对AS380一体机进行调试操作。

该指南包含了AS380一体机的基本设置和调试步骤，以及可能遇到的常见问题和解决方法。

2. 硬件准备在进行调试操作前，请确保以下硬件准备已经完成：- AS380一体机已正确安装并连接到电源和网络- 所有必要的传感器和设备已正确安装并连接到AS380一体机- 调试所需的电脑、显示器和其他周边设备已正确连接3. 软件配置在开始调试前，请按照以下步骤进行软件配置：1. 打开AS380一体机，并等待系统启动完成2. 进入设置菜单，配置网络连接和IP地址3. 安装并配置必要的软件和驱动程序4. 检查系统和软件是否正常工作4. 调试步骤按照以下步骤进行AS380一体机的调试操作：1. 打开调试软件，并连接到AS380一体机2. 进行系统自检和设备连接的测试3. 配置和校准传感器和设备4. 进行实际调试操作，并检查结果和性能5. 记录和分析调试数据6. 确认调试完成，并保存所有相关数据和设置5. 常见问题和解决方法5.1 AS380一体机无法启动- 检查电源连接是否正常- 检查电源开关是否打开- 确保电源稳定并满足AS380一体机的要求5.2 传感器无法正常连接- 检查传感器连接是否正确- 确保传感器的供电和信号线连接正常- 检查传感器和AS380一体机之间的通信是否正常5.3 软件无法正常工作- 检查软件是否正确安装和配置- 检查软件和驱动程序是否兼容- 重新安装软件或更新驱动程序6. 总结本操作手指南提供了AS380一体机现场调试操作的基本指导，包括硬件准备、软件配置、调试步骤以及常见问题和解决方法。

在进行现场调试操作时，请确保按照指南的步骤进行，并及时解决可能出现的问题。

如有更多疑问，请咨询专业技术人员的帮助。

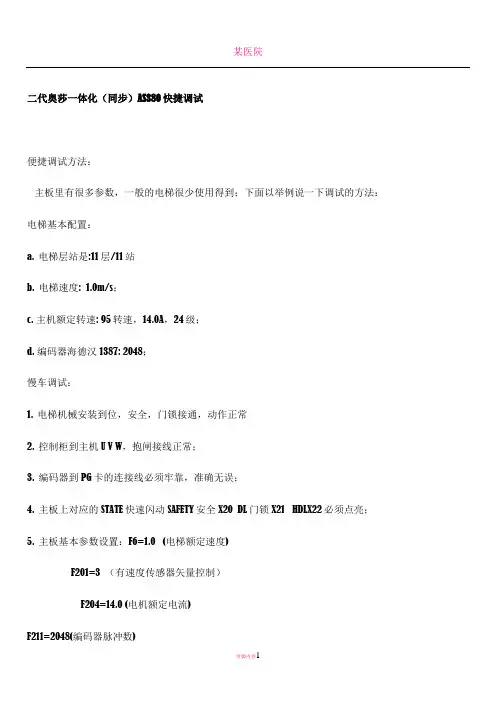

二代奥莎一体化（同步）AS380快捷调试便捷调试方法：主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置：a. 电梯层站是:11层/11站b. 电梯速度: 1.0m/s；c. 主机额定转速: 95转速，14.0A，24级；d. 编码器海德汉1387: 2048；慢车调试：1. 电梯机械安装到位，安全，门锁接通，动作正常2. 控制柜到主机U V W，抱闸接线正常；3. 编码器到PG卡的连接线必须牢靠，准确无误；4. 主板上对应的STATE快速闪动 SAFETY安全X20 DL门锁X21 HDLX22必须点亮；5. 主板基本参数设置：F6=1.0 (电梯额定速度)F201=3 （有速度传感器矢量控制）F204=14.0 (电机额定电流)F211=2048(编码器脉冲数)F11=11(电梯总插板数)F36=0(抱闸开关检测)F153=1(厅门锁类型检测)F156=1(是否有门锁回路触点检测 //0没有，1有 )F25=主板输入(X0-15) 出厂值或根据现场修改F26=主板输入(X16-25) 出厂值或根据现场修改F27=轿内输入(GX0-15) 出厂值或根据现场修改F28=轿顶输入(HX0-15) 出厂值或根据现场修改F202=1同步 (电机类型 //0异步，1同步 )F203=5.60 (电机功率)F206=95 (电机额定转速)F207=380 (电机额定电压)F208=24 (电机级数)F239=32.00% (电机空载电流系数)不变F210=1海德汉1387 (编码器类型 //0增量型编码器， 1正弦／余弦型编码器，2 Endat型编码器 )（其他参数保持出厂值，可以不用更改）6. 检修试运行，电机会出现几秒钟的整定,一会主机会已检修速度旋转，则整定完毕;运行慢车观察电流和运行速度是否正常.（如果电流很大 *编码器正确的情况下* 则可能是电机V和W反了）（如果电梯运行方向与给定指令反了，怎可以改变F234=0修改为1）（如果需要每次断电后在上电都进行编码器位置自学习“海德汉编码器，可以改变F210=2”，不然只有角度参数F242=0时才进行自动编码器自学习位置）快车调试：1. 电梯机械安装到位，安全，门锁都接通，动作正常（不可以短接）；2. 门机工作正常，开关门动作正常，开关门到位信号工作正常接线正确；3. 平层信号安装到位，工作正常；4. 平层插板垂直度，深度到位，没有误动作，不动作等；5. 井道上下强迫换速开关安装到位，工作正常；6. 监控手持操作器，通过监控菜单，监控各开关输入状态主板上对应的X4,X5必须工作正常，平层位置的时候X6,X7不亮；检修向上运行时，应该是X7先动作，X6后动作，快到上端站的时候，X4动作，同时保证X4动作后必须一直保持动作状态，甚至到平层信号动作后也要保持，其间不允许有一次复位；同样，检修向下运行时，应该是X6先动作，X7后动作，快到下端站的时候，X5动作，同时保证X5动作后必须一直保持动作状态，甚至到平层信号动作后也要保持，其间不允许有一次复位；7. 监控手持操作器，通过监控菜单，监控门机到位输入状态（1）门机的到位开关为常闭点时，门开门到位后：HX0,HX1必须是“*”，“-”，关门到位后：HX0,HX1必须是“-”，“*”；（2）门机的到位开关为常开点时，门开门到位后：HX0,HX1必须是“-”，“*”，关门到位后：HX0,HX1必须是“*”，“-”；8. 电梯在任何位置，进入井道自学习菜单，确认后转正常，电梯会自动返回到一楼，平层后开关门一次，然后电梯自动测楼层高度，到顶楼后，会自动停止运行；表示自学完成；打一下检修，然后转正常；9. 通过手持操作器登记电梯运行（如果试运行的时候，不想让电梯开关门，可以把主板的F165设置2），单层，双层，多层逐层运行，如果上行的时候，电梯不到平层，增大F56,冲过平层，减小F56，一般情况下10相当于100mm；同样下行通过F57调整，不到平层，增大F57,冲过平层，减小F57；10. 正常后，接好外呼通讯线，装上外呼面板设定每层楼的外呼地址，好了再测试其他功能；11. 舒适感调整：F212=100，F213=50调整启动舒适感，F226=0.5为零伺服时间，F215=30，F216=15调整加减速舒适感，F218=100，F219=10调整中速舒适感，F221=140，F222=5调整高速舒适感。

AS380一体机现场调试操作说明-正式版一、前言本文档旨在指导用户进行AS380一体机的现场调试操作。

请严格按照操作说明进行操作，确保设备的正常运行。

二、准备工作在开始现场调试操作之前，请确保已完成以下准备工作：1. 将AS380一体机放置在适当的位置，并确保设备稳定。

2. 确保所有的电源线都已正确连接，并接通电源。

3. 检查AS380一体机内部的各种连接器，确保连接正常。

三、现场调试操作步骤1. 开机操作开机操作- 按下AS380一体机正面的电源按钮，启动设备。

- 在启动过程中，请耐心等待，不要进行其他操作。

- 一旦设备启动完成，屏幕上将显示操作系统的主界面。

2. 调试设备调试设备- 使用鼠标或触摸屏操作，打开AS380一体机上的调试软件。

- 在调试软件中，选择所需调试功能，例如网络连接、传感器测试等。

- 按照调试软件的指导进行相应操作，完成设备调试。

3. 测试功能测试功能- 完成设备调试后，进行功能测试以确保设备正常工作。

- 使用相应的测试工具或软件，对AS380一体机的各项功能进行测试。

- 记录测试结果，并确保所有功能均正常运行。

4. 现场调试完成现场调试完成- 完成调试和功能测试后，在操作系统主界面上点击关闭按钮，关机。

- 断开电源，并拔出所有的电源线。

- 确保AS380一体机周围的环境整洁，并将设备妥善保管。

四、注意事项在进行AS380一体机现场调试操作时，请注意以下事项：- 请按照操作说明进行操作，不要进行未经授权的操作。

- 如遇到问题，请立即联系相关技术人员进行处理。

- 在调试和测试过程中，请严格按照安全操作规范执行，确保人身和设备的安全。

五、总结本文档简要介绍了AS380一体机的现场调试操作步骤和注意事项。

希望用户能正确使用本文档提供的操作说明，顺利完成设备的现场调试工作，并确保设备的正常运行。

如果在操作过程中遇到任何问题，请及时咨询相关技术人员。

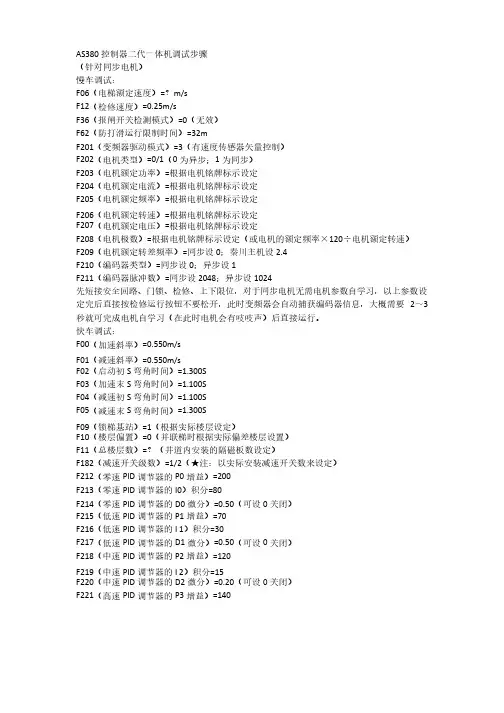

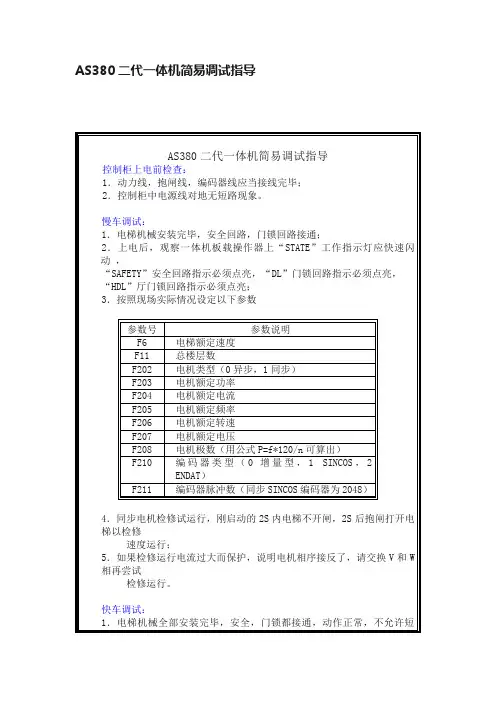

AS380控制器二代一体机调试步骤控制器二代一体机调试步骤（针对同步电机）（针对同步电机）慢车调试：慢车调试：F06（电梯额定速度）=？m/sF12（检修速度）=0.25m/sF36（报闸开关检测模式）=0（无效）（无效）F62（防打滑运行限制时间）=32mF201（变频器驱动模式）=3（有速度传感器矢量控制）（有速度传感器矢量控制）F202（电机类型）=0/1（0为异步；1为同步）为同步）F203（电机额定功率）=根据电机铭牌标示设定根据电机铭牌标示设定F204（电机额定电流）=根据电机铭牌标示设定根据电机铭牌标示设定F205（电机额定频率）=根据电机铭牌标示设定根据电机铭牌标示设定F206（电机额定转速）=根据电机铭牌标示设定根据电机铭牌标示设定 F207（电机额定电压）=根据电机铭牌标示设定根据电机铭牌标示设定F208（电机极数）=根据电机铭牌标示设定（或电机的额定频率×120÷电机额定转速）÷电机额定转速） F209（电机额定转差频率）=同步设0；秦川主机设2.4F210（编码器类型）=同步设0；异步设1F211（编码器脉冲数）=同步设2048；异步设1024先短接安全回路、门锁、检修、上下限位，对于同步电机无需电机参数自学习，以上参数设定完后直接按检修运行按钮不要松开，此时变频器会自动捕获编码器信息，大概需要2～3秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。

秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。

快车调试：快车调试：F00（加速斜率）=0.550m/sF01（减速斜率）=0.550m/s F02（启动初S 弯角时间）=1.300SF03（加速末S 弯角时间）=1.100SF04（减速初S 弯角时间）=1.100SF05（减速末S 弯角时间）=1.300SF09（锁梯基站）=1（根据实际楼层设定）（根据实际楼层设定） F10（楼层偏置）=0（并联梯时根据实际偏差楼层设置）（并联梯时根据实际偏差楼层设置）F11（总楼层数）=？（井道内安装的隔磁板数设定）？（井道内安装的隔磁板数设定）F182（减速开关级数）=1/2（★注：以实际安装减速开关数来设定）（★注：以实际安装减速开关数来设定）F212（零速PID 调节器的P0增益）=200F213（零速PID 调节器的I0）积分=80F214（零速PID 调节器的D0微分）=0.50（可设0关闭）关闭）F215（低速PID 调节器的P1增益）=70F216（低速PID 调节器的I 1）积分=30F217（低速PID 调节器的D1微分）=0.50（可设0关闭）关闭）F218（中速PID 调节器的P2增益）=120F219（中速PID 调节器的I 2）积分=15 F220（中速PID 调节器的D2微分）=0.20（可设0关闭）关闭）F221（高速PID 调节器的P3增益）=140F222（高速PID调节器的I 3）积分=5.0F223（高速PID调节器的D3微分）=0.10（可设0关闭）关闭）F224（低速点切换频率）=1F225（高速点切换频率）=50F226（零伺服时间）=0.5～0.8F229（转矩补偿方向）=0/1（可更改主机上下运行方向）（可更改主机上下运行方向）F233（编码器反馈方向）=1（正方向）（正方向）F234（电机相序）=1（正方向）（正方向）F236（载波频率）=8F238（调节器模式）=1（1.5m/s以上可根据实际设2或3）F243（编码器零点位置校正）=0/2（0为正常模式；2为编码器零点位置校正，当电梯低速运行时主机有呜呜声时，设F243=2、检修速度设0.05m/s，按检修上下行低速运行30秒以，此时编码器零点位置校正完成）上后一体机会自动停止，F243会自动变成0，此时编码器零点位置校正完成）F255（ABZ编码器断线保护阀值）=20/100 （★注：速度1m/s以下的电梯设20；速度超过1m/s电梯，在开始检修运行时报82号编码器故障，设100后可恢复正常）后可恢复正常）。

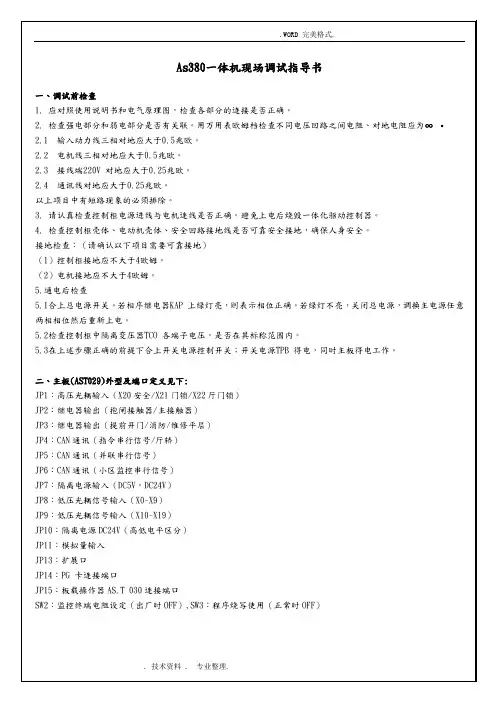

As380一体机现场调试指导书一、调试前检查1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

2.1 输入动力线三相对地应大于0.5兆欧。

2.2 电机线三相对地应大于0.5兆欧。

2.3 接线端220V 对地应大于0.25兆欧。

2.4 通讯线对地应大于0.25兆欧。

以上项目中有短路现象的必须排除。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁一体化驱动控制器。

4. 检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全。

接地检查：（请确认以下项目需要可靠接地）（1）控制柜接地应不大于4欧姆。

（2）电机接地应不大于4欧姆。

5.通电后检查5.1合上总电源开关。

若相序继电器KAP 上绿灯亮，则表示相位正确。

若绿灯不亮，关闭总电源，调换主电源任意两相相位然后重新上电。

5.2检查控制柜中隔离变压器TCO 各端子电压，是否在其标称范围内。

5.3在上述步骤正确的前提下合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。

二、主板(AST029)外型及端口定义见下:JP1：高压光耦输入（X20安全/X21门锁/X22厅门锁）JP2：继电器输出（抱闸接触器/主接触器）JP3：继电器输出（提前开门/消防/维修平层）JP4：CAN通讯（指令串行信号/厅轿）JP5：CAN通讯（并联串行信号）JP6：CAN通讯（小区监控串行信号）JP7：隔离电源输入（DC5V，DC24V）JP8：低压光耦信号输入（X0~X9）JP9：低压光耦信号输入（X10~X19）JP10：隔离电源DC24V（高低电平区分）JP11：模拟量输入JP13：扩展口JP14：PG 卡连接端口JP15：板载操作器AS.T 030连接端口SW2：监控终端电阻设定（出厂时OFF）,SW3：程序烧写使用（正常时OFF）主板(AST029)外型图：二：便捷调试方法：系统主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置： 电梯层站是:10层/10站 电梯速度: 1.5m/s ；主机额定转速: 380V ， 144转速， 26A ， 20级； 编码器: ERN1387 ,脉冲数2048，三：慢车调试：1. 电梯曳引机、钢丝绳、轿厢、对重框等安装到位，，井道没有卡阻现象2. 接好动力电源线,其中包括输入的三相R 、S 、T 和输出的U V W ，3. 接好抱闸电源线。

AS380一体机现场调试操作指南-正式版1. 简介AS380一体机是一种多功能的设备，用于现场调试和测试。

本操作指南旨在帮助用户正确使用AS380一体机，并在现场调试过程中遇到问题时提供解决方案。

2. 准备工作在进行现场调试操作之前，请确保已完成以下准备工作：- 确认AS380一体机已正确连接到电源，并且电源正常工作。

- 检查AS380一体机收发器的接口，确保连接正确且无松动。

- 确保已安装AS380一体机的相关软件，并已更新至最新版本。

3. 操作步骤步骤一：启动AS380一体机1. 将电源线正确连接到AS380一体机，并插入电源插座。

2. 按下电源按钮，启动AS380一体机。

待屏幕显示出现后，AS380一体机即可正常启动。

步骤二：设置调试参数1. 使用AS380一体机的触摸屏操作界面，选择“设置”选项。

2. 在设置页面中，选择“调试参数”并进入该界面。

3. 根据现场需求，设置相应的调试参数，如频率、功率等。

确保参数设置正确且符合现场要求。

步骤三：进行调试操作1. 使用AS380一体机的触摸屏操作界面，选择“调试”选项。

2. 在调试页面中，选择相应的调试模式，并按照系统提示进行操作。

3. 在调试过程中，可以根据实际情况进行参数调整，以达到最佳调试效果。

步骤四：故障排除1. 如果在现场调试过程中遇到任何故障，请首先检查设备是否正确连接，电源是否正常工作。

2. 检查调试参数是否正确设置，如频率、功率等是否与现场需求一致。

3. 尝试重新启动AS380一体机，以解决可能的软件问题。

4. 如果问题仍未解决，请联系技术支持人员进行进一步的故障排查和处理。

4. 注意事项- 在进行现场调试操作时，务必注意安全。

遵循相关的安全操作规程和操作指南。

- 如果不确定操作方法或参数设置，请咨询技术支持人员或相关专业人士。

- 确保AS380一体机和相关设备处于稳定的工作环境中，避免受到外部干扰。

以上为AS380一体机现场调试操作指南的正式版，希望能帮助您顺利完成现场调试任务。

新时达AS380利用自带七段码显示操作器调试使用“＜、＞”键来循环切换，在键盘上找到密码菜单:输入密码，自学习指令LRR 00把00改为01，再按确认做井道自学习1.对于F25输入类型1（X0-X15输入点的常开和常闭设置0--65535）：819JP8.1—X0：检修信号1 常闭 1JP8.2---X1：检修信号2 常闭 2JP8.3—X2：上行信号 4JP8.4—X3：下行信号8JP8.5—X4：上行第一终端减速开关常闭16JP8.6—X5：下行第一终端减速开关常闭32JP8.7—X6：上平层开关64JP8.8—X7：下平层开关128JP8.9—X8：电动机电源接触器检测常闭256JP8.10—X9：抱闸接触器检测常闭512JP9.1—X10：左抱闸开关检测1024JP9.2—X11：右抱闸开关检测2048JP9.3—X12：电动机温度检测信号4096JP9.4—X13：提前开门继电器检测8192JP9.5—X14：门区信号检测16384JP9.6—X15：消防开关327682.对于F26输入类型2（X16-X25输入点的常开和常闭设置0--65535）：2JP9.7—X16:停电应急平层、地震、大楼后备电源JP9.8—X17：门锁回路检测常闭JP9.9—X18：上行第二终端减速开关JP9.10—X19：下行第二终端减速开关3.对于F27轿厢板输入类型（GX0-GX15输入点的常开和常闭设置0--65535）：0对应轿厢控制板SM.02/G端口定义JP5.1 GX0 司机换向默认常开JP5.2GX1 司机默认常开JP5.3GX2 独立默认常开JP5.4GX3 司机直驶默认常开JP5.5GX4消防员默认常开JP5.6：JP5.1-JP5.5输入公共端默认常开JP6.3GX5 开门按钮默认常开JP7.3GX6 关门按钮默认常开JP3.1GX7 备用默认常开JP3.2GX8 备用默认常开JP3.3GX9 备用默认常开JP4.1GX10 开门保持按钮输入默认常开JP4.2GX11 NS-SW 默认常开4.对于F28轿顶板输入类型（HX0-HX15输入点的常开和常闭设置0--65535）：3JP4.2 HX0 前门关门到位默认常闭JP4.3 HX1 前门开门到位默认常闭JP5.2 HX2 前门安全触板默认常闭JP5.3 HX3 前门光幕默认常开JP6.2 HX4 轻载默认常开JP6.3HX5 满载默认常开JP6.4 HX6 超载默认常闭5.对于F29服务层站0-65535例，建设四路一台电梯：7层3站3门设为：97（需要1层+6层+7层=1+32+64=97）具体：1层（需要开门） 12层（封闭） 23层（封闭） 44层（封闭）85层（封闭）166层（需要开门）327层（需要开门）64做井道自学习前需要调整输入的参数：F06=电梯额定速度F11=电梯总层数F25输入类型1（X0-X15输入点的常开和常闭设置0--65535）根据现场实际设置F26输入类型2（X16-X25输入点的常开和常闭设置0—65535），根据现场实际设置F27轿厢板输入类型（GX0-GX15输入点的常开和常闭设置0--65535）根据现场实际设置F28轿顶板输入类型（HX0-HX15输入点的常开和常闭设置0--65535）根据现场实际设置F29服务层站设置F165设为8，正常后设为0F182设为0，会根据速度自动确认开关级数，一般速度1.75以下为1，1.75以上为2F201=3有速度传感器矢量控制F202=1同步电机F203=电机额定功率F204=电机额定电流F205=电机额定频率F206=电机额定转速F207=电机额定电压F208=电机极数F210=编码器类型1,正弦/余弦型编码器;2,ENDAT型编码器（电机自学习时选1，正常后选2，可避免以后每次上电检测啸叫声F211=编码器脉冲数，一般海德汉2048舒适感参数：F00=加速斜率一般设0.45-0.5F01=减速斜率一般设0.45-0.5F17=0.6(0.2-3.0)去方向延时F59=2(0-10)零速抱闸延时F226=0.8(0.0-30.0)零伺服时间(无力矩补偿启动舒适感效果调整)F212零速PID调节器增益P0 130F213零速PID调节器积分I0 80F214零速PID调节器微分D0 0.5F215低速PID调节器增益P1 70F216低速PID调节器积分I1 30F217低速PID调节器微分D1 0.5F218中速PID调节器增益P2 120F219中速PID调节器积分I2 25F220中速PID调节器微分D2 0.2F221高速PID调节器增益P3 140F222高速PID调节器积分I3 5F223高速PID调节器微分D3 0.1调试技巧：1.设F165为8，可以在机房用面板开关门2.利用MENU切换各个菜单查看LED灯功能，包括信号的输入输出3.使用“＜、＞”键来循环切换，查看轿厢、轿顶板输入状态（GX参数翻到顶后就是HX参数）4.在LED 07中，当L1-L9指示灯都亮时，可以做井道自学习5.在进程诊断菜单可以查看电梯状态是否正常。

控制回路端子功能说明手持操作器功能手持操作器的外观如下图5.4所示，在表5.5中对操作键的功能进行了详细的说明。

图5.4 手持操作器的外观图表5.5 操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入1.选择功能时进入2.查看数据时进入编辑状态3.输入数据时保存 5.2.4 LCD 手持操作器显示界面介绍 5.2.4.1 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表5.6 显示界面的种类和主要容界面名称 主要容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。

版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。

第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。

登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。

电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。
